分布类可视化图表总结：特点、应用与实现

- - 引言：为什么需要关注数据分布？
- 核心问题：如何选择合适的图表，精准传递分布信息？下文将一一拆解。
1. 直方图（Histogram）
2. 密度图（Density Plot）
3. 箱线图（Box Plot）
4. 小提琴图（Violin Plot）
5.对比与总结

数据分布的可视化是数据分析的核心环节，帮助我们从数据中快速提取统计特征（如集中趋势、离散程度、偏态等）。以下是常见分布类图表的总结，涵盖直方图、密度图、箱线图、小提琴图，包括它们的特点、应用场景及Python实现方法。

引言：为什么需要关注数据分布？

数据分布揭示了变量背后的统计规律。例如：

电商场景：用户购买金额的分布可识别“高净值用户”与“长尾效应”。
医疗场景：患者康复时间的分布可评估治疗方案的稳定性。
金融场景：股票收益率的分布可量化投资风险（如偏度、峰度）。

核心问题：如何选择合适的图表，精准传递分布信息？下文将一一拆解。

1. 直方图（Histogram）

特点：

用矩形条（bin）的高度表示数据落入某区间的频数或频率。
分箱数（bins）影响分布形态的呈现，需根据数据量调整。
直观但非连续，适合展示数据的粗略分布结构。

应用场景：

快速查看数据的分布形状（如是否对称、是否存在多峰）。
对比不同组数据的分布差异（叠加直方图）。

Python实现（Matplotlib/Seaborn）：

# 完整直方图代码
import matplotlib.pyplot as plt
import seaborn as sns
import numpy as np

# 生成数据：均值为0，标准差为1的正态分布，1000个样本点
data = np.random.normal(loc=0, scale=1, size=1000)

# 创建画布
plt.figure(figsize=(10, 6))

# 绘制直方图（分30个区间，禁用KDE曲线）
sns.histplot(
    data=data,
    bins=30,      # 分箱数，值越大柱子越细
    kde=False,    # 不显示密度曲线
    color='#1f77b4',
    edgecolor='white'
)

# 添加标题和标签
plt.title('Histogram of Normal Distribution', fontsize=14, pad=20)
plt.xlabel('Value', fontsize=12)
plt.ylabel('Frequency', fontsize=12)

# 显示网格线
plt.grid(axis='y', linestyle='--', alpha=0.7)

# 显示图形
plt.show()

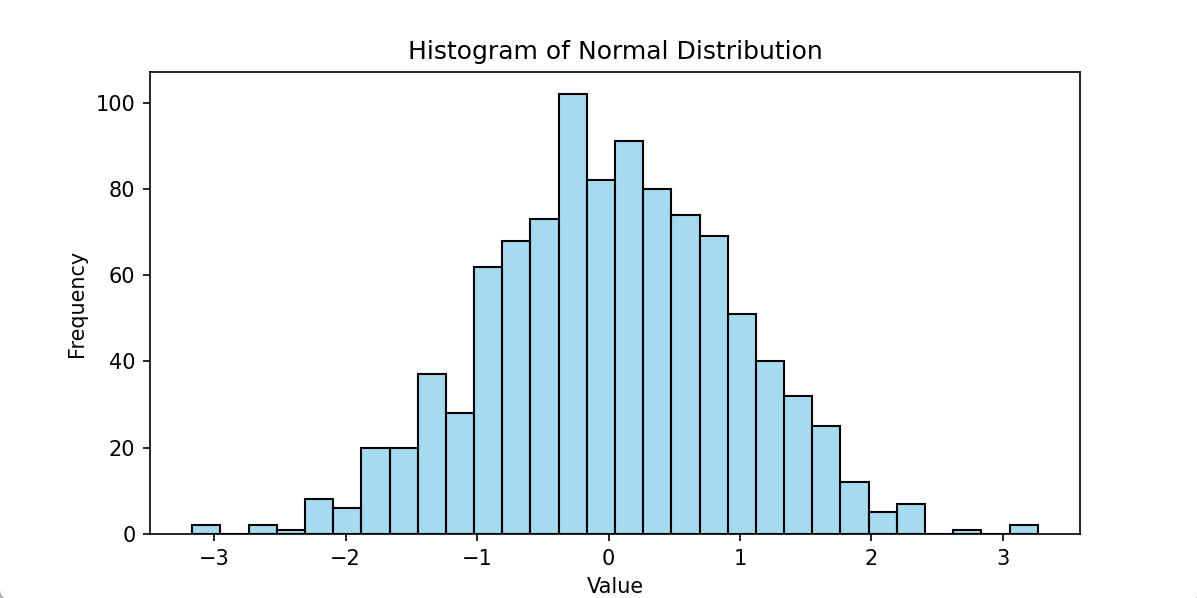

输出效果如下所示:
在这里插入图片描述

**结果：生成蓝色直方图，横轴为数值区间，纵轴为频数。柱子高度反映各区间数据量，正态分布数据集中在均值0附近，两侧对称。 **

原理与进阶技巧

分箱策略：分箱数（bins）决定细节粒度，常用规则：
- Sturges公式：bins = 1 + log2(n)（适用于正态分布）。
- Freedman-Diaconis：bins = (max - min) / (2 * IQR * n^(-1/3))（抗异常值）。
归一化：设置 stat='density' 可将频数转为概率密度，便于与密度图叠加。

实战代码：动态对比不同分箱效果

import matplotlib.pyplot as plt
import seaborn as sns
import numpy as np

data = np.random.chisquare(df=2, size=500)  # 生成卡方分布数据

# 对比不同分箱数
bins_list = [5, 20, 50]
plt.figure(figsize=(15, 4))
for i, bins in enumerate(bins_list, 1):
    plt.subplot(1, 3, i)
    sns.histplot(data, bins=bins, kde=False, color='teal', edgecolor='black')
    plt.title(f'Bins = {bins}')
    plt.grid(axis='y', ls='--')
plt.suptitle('Impact of Bin Size on Histogram', y=1.05)
plt.tight_layout()
plt.show()

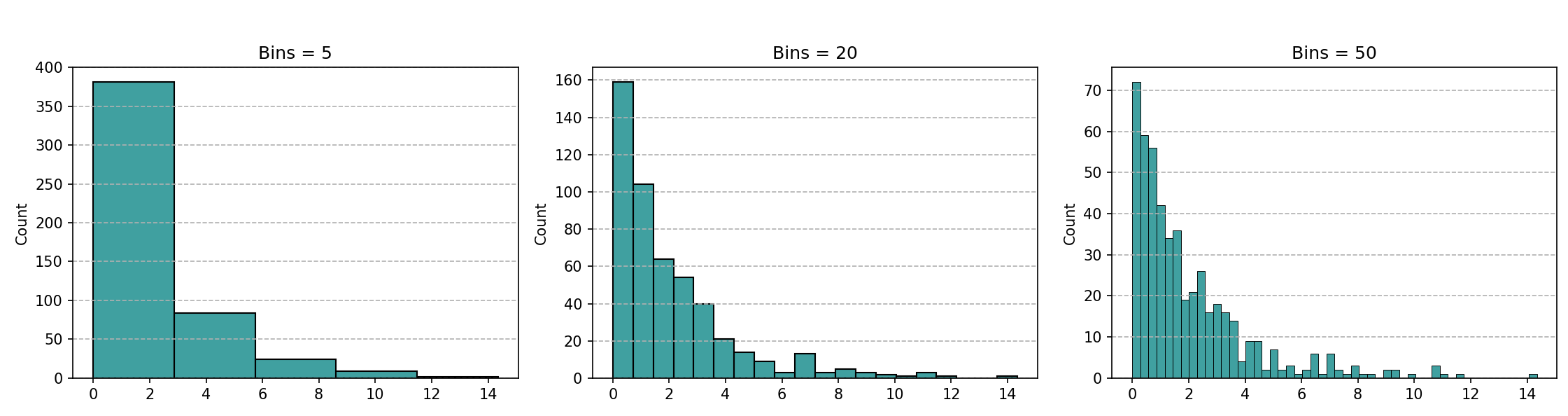

输出效果:
在这里插入图片描述

Bins=5：过度平滑，丢失细节。
Bins=50：过拟合噪声，呈现锯齿状。
Bins=20：平衡全局趋势与局部特征。

应用场景

探索性分析：初步判断数据是否服从正态分布、指数分布等。
数据清洗：识别异常区间（如年龄为负数的异常值）。

2. 密度图（Density Plot）

特点：

通过核密度估计（KDE）生成连续平滑曲线，反映概率密度。
曲线下面积为1，便于对比不同数据集的分布形态。
可能因带宽（bw_adjust）选择过度平滑或欠平滑。

应用场景：

展示连续变量的概率密度分布。
对比多个分布的形状（如不同类别数据的重叠度）。

Python实现（Seaborn）：

# 完整密度图代码
import matplotlib.pyplot as plt
import seaborn as sns
import numpy as np

# 生成数据：两个不同均值的正态分布混合
data = np.concatenate([
    np.random.normal(loc=-1, scale=0.5, size=500),
    np.random.normal(loc=2, scale=1, size=500)
])

# 创建画布
plt.figure(figsize=(10, 6))

# 绘制密度图（填充颜色，调整平滑带宽）
sns.kdeplot(
    data=data,
    color='#ff7f0e',
    fill=True,
    alpha=0.5,      # 填充透明度
    bw_adjust=0.5   # 带宽越小，曲线越贴近细节
)

# 添加标题和标签
plt.title('Density Plot of Bimodal Distribution', fontsize=14, pad=20)
plt.xlabel('Value', fontsize=12)
plt.ylabel('Density', fontsize=12)

# 显示网格
plt.grid(linestyle='--', alpha=0.5)

# 显示图形
plt.show()

输出效果如下所示:
在这里插入图片描述

**结果：橙色填充的密度曲线显示双峰分布，左峰（均值-1）较陡峭，右峰（均值2）较宽，反映混合分布特征。 **

原理揭秘

核密度估计（KDE）：通过核函数（如高斯核）对数据点加权求和，生成连续概率密度曲线。
- 公式： $\hat{f}(x) = \frac{1}{nh}\sum_{i=1}^n K\left(\frac{x - x_i}{h}\right)$
- 带宽（bandwidth）h 控制平滑程度：h 越大，曲线越平滑。
与直方图的关系：密度图是直方图的“无限分箱”极限。

代码实战：带宽调整与多分布对比

# 生成双峰数据
data1 = np.random.normal(-1, 0.8, 300)
data2 = np.random.normal(2, 1.2, 700)
data = np.concatenate([data1, data2])

plt.figure(figsize=(10,6))
sns.kdeplot(data, color='purple', label='Default Bandwidth', fill=True)
sns.kdeplot(data, bw_adjust=0.3, color='orange', label='Bandwidth=0.3', fill=True, alpha=0.3)
plt.title('Density Plot: Bandwidth Tuning')
plt.legend()
plt.show()

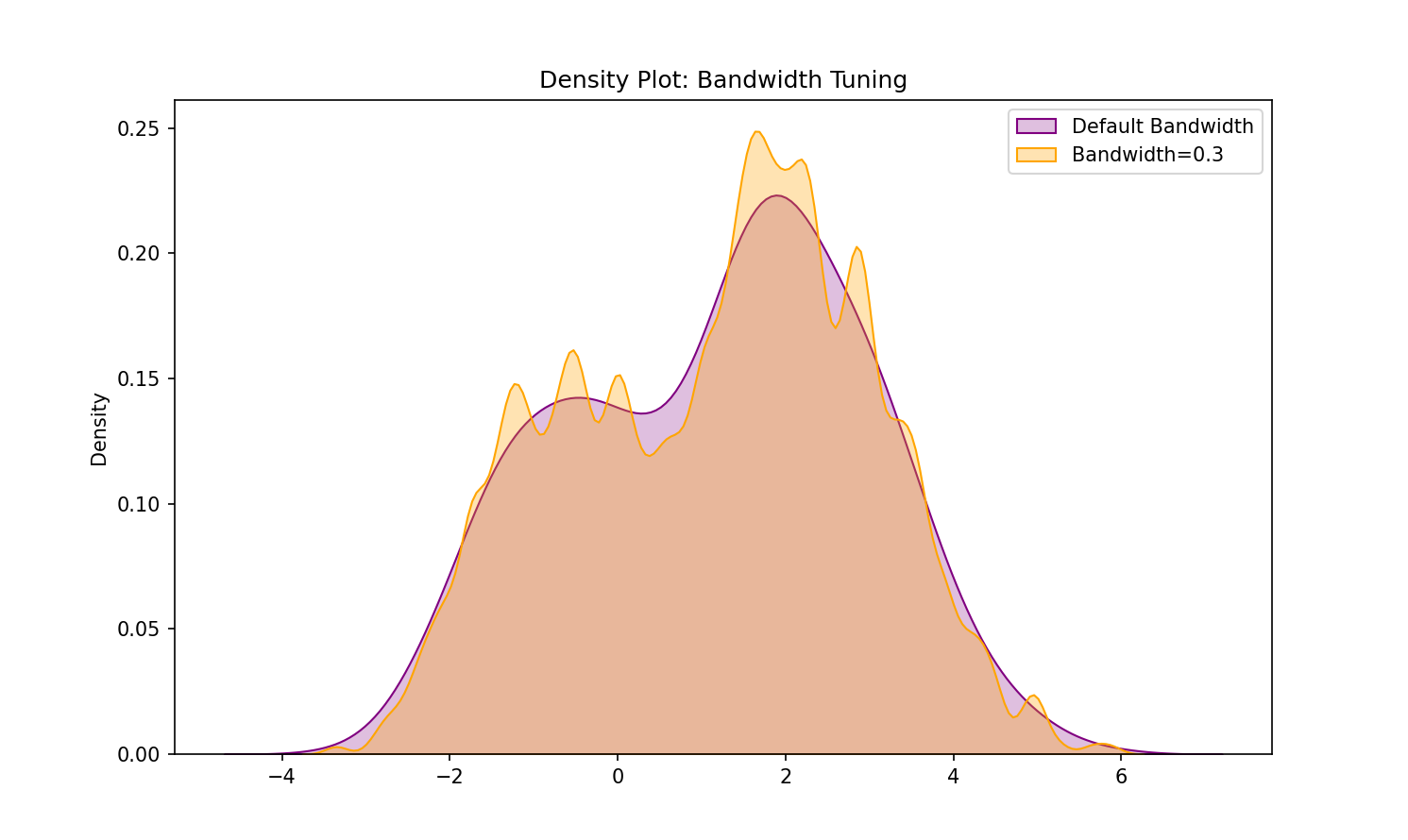

输出效果：
在这里插入图片描述

默认带宽：平滑双峰，但可能掩盖真实结构。
Bandwidth=0.3：清晰分离双峰，揭示潜在子群体。

适用场景

模式识别：检测数据中的多峰分布（如客户群细分）。
对比分析：叠加多个密度曲线，直观比较组间差异。

3. 箱线图（Box Plot）

特点：

基于五数概括（最小值、Q1、中位数、Q3、最大值）展示数据分布。
可检测异常值（超出1.5×IQR的点）。
不展示数据的具体分布形状。

应用场景：

比较多个组的中位数和离散程度。
快速识别数据中的异常值。

Python实现（Seaborn）：

# 完整箱线图代码
import matplotlib.pyplot as plt
import seaborn as sns
import numpy as np

# 生成三组不同分布的数据
np.random.seed(42)  # 固定随机种子
data_group1 = np.random.normal(loc=0, scale=1, size=100)
data_group2 = np.random.exponential(scale=1.5, size=100)
data_group3 = np.random.uniform(low=-3, high=3, size=100)

# 合并数据并创建标签
data = np.concatenate([data_group1, data_group2, data_group3])
labels = ['Group1\n(Normal)'] * 100 + ['Group2\n(Exponential)'] * 100 + ['Group3\n(Uniform)'] * 100

# 创建画布
plt.figure(figsize=(10, 6))

# 绘制箱线图（水平方向）
sns.boxplot(
    x=data,
    y=labels,
    palette='Set2',      # 设置颜色主题
    width=0.6,           # 箱体宽度
    showfliers=True      # 显示异常值
)

# 添加标题和标签
plt.title('Horizontal Boxplot Comparison', fontsize=14, pad=20)
plt.xlabel('Value', fontsize=12)
plt.ylabel('Group', fontsize=12)

# 显示图形
plt.show()

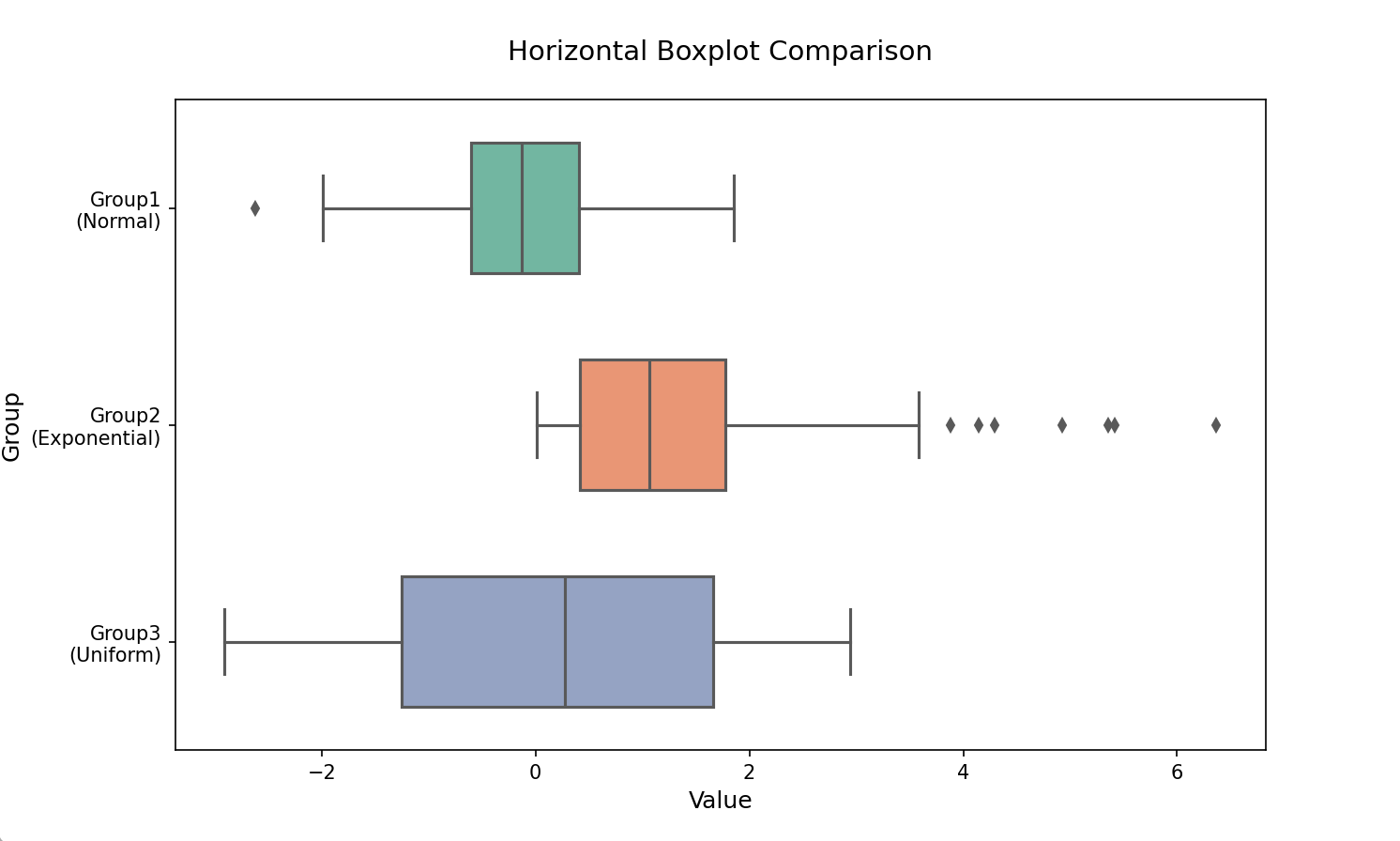

输出效果如下所示:
在这里插入图片描述

结果：水平箱线图展示三组数据：

Group1（正态分布）：中位数接近0，对称箱体。

Group2（指数分布）：右偏，存在多个异常点。异常值单独标记。

Group3（均匀分布）：箱体覆盖-3到3，无异常值。

深入解读

五数概括：最小值、Q1（25%分位数）、中位数、Q3（75%分位数）、最大值。
异常值检测：超出 Q1 - 1.5*IQR 或 Q3 + 1.5*IQR 的点视为异常。
变体扩展：
- 缺口箱线图：展示中位数的置信区间。
- 小提琴箱线图：结合分布形状与统计量。

代码实战：多组对比与样式美化

# 生成四组不同偏态的数据
np.random.seed(42)
data1 = np.random.normal(0, 1, 100)
data2 = np.random.lognormal(0, 0.4, 100)
data3 = np.random.beta(2, 5, 100)
data4 = np.random.uniform(-2, 3, 100)

plt.figure(figsize=(12,6))
sns.boxplot(data=[data1, data2, data3, data4],
            palette='viridis',
            whis=1.5,          # 调整须线范围
            showmeans=True,    # 显示均值
            meanprops={'marker':'o', 'markerfacecolor':'red'}
           )
plt.xticks([0,1,2,3], ['Normal', 'Lognormal', 'Beta', 'Uniform'])
plt.title('Boxplot: Distribution Comparison with Mean Marker', fontsize=14)
plt.grid(axis='y', alpha=0.4)
plt.show()

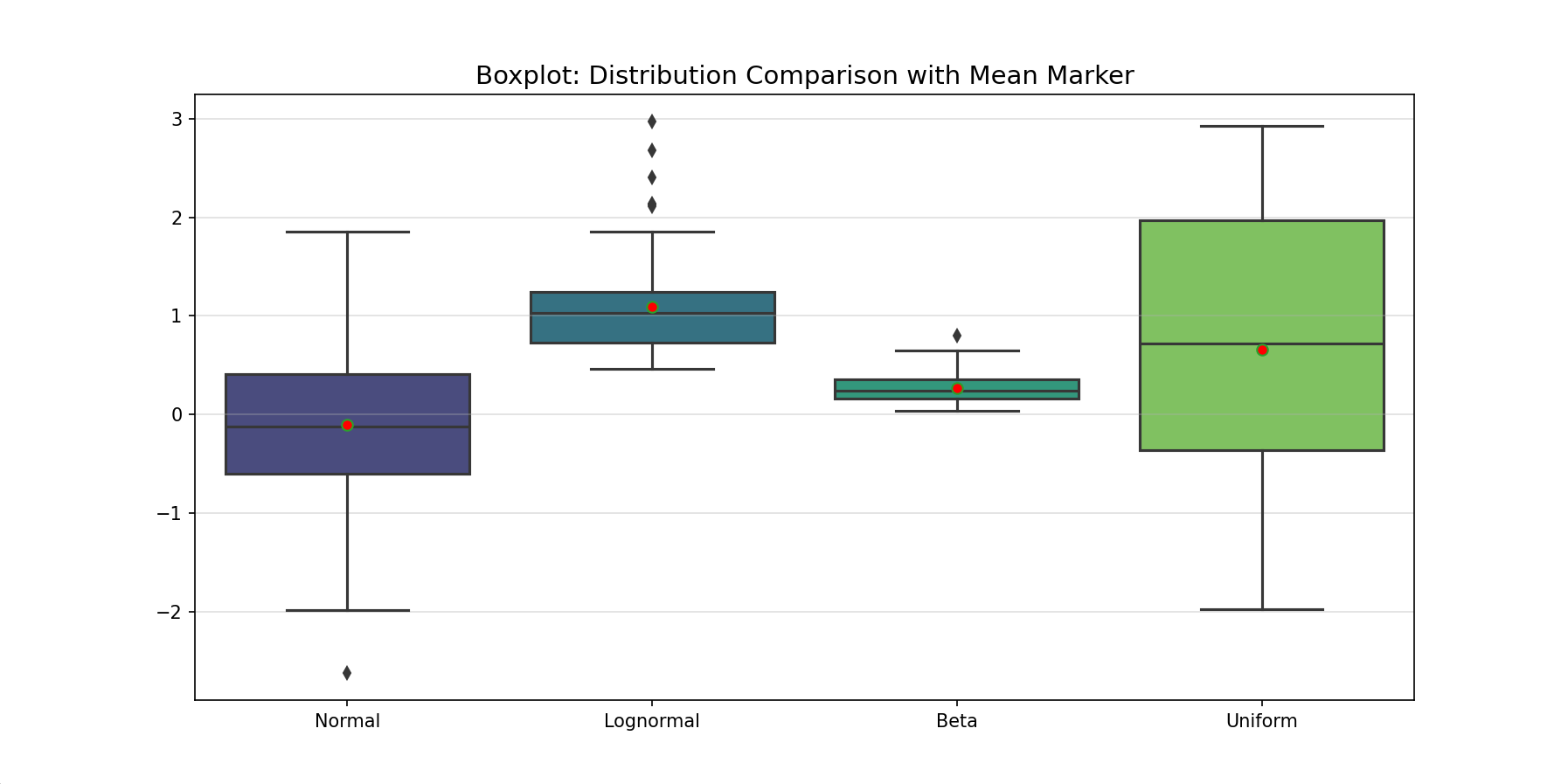

输出效果：
在这里插入图片描述

Lognormal：右偏，均值（红点）>中位数。
Beta分布：左偏，均值<中位数。
Uniform：箱体覆盖范围宽，无异常值。

适用场景

异常检测：快速定位数据中的离群点。
稳健对比：在非正态分布下，用中位数替代均值进行组间比较。

4. 小提琴图（Violin Plot）

特点：

结合箱线图和密度图的优点，展示分布的对称性和密度。
宽度表示数据密度，内部可能嵌套箱线图或四分位线。

应用场景：

需要同时了解分布形状和统计量（如多峰分布）。
对比多个复杂分布的细节差异。

Python实现（Seaborn）：

# 完整小提琴图代码
import matplotlib.pyplot as plt
import seaborn as sns
import numpy as np

# 生成两组不同分布的数据
np.random.seed(42)
data_a = np.random.normal(loc=0, scale=1, size=200)
data_b = np.random.gamma(shape=2, scale=1, size=200)

# 转换为DataFrame格式（Seaborn推荐格式）
import pandas as pd
df = pd.DataFrame({
    'Value': np.concatenate([data_a, data_b]),
    'Group': ['Group A'] * 200 + ['Group B'] * 200
})

# 创建画布
plt.figure(figsize=(10, 6))

# 绘制小提琴图（内部嵌套箱线图）
sns.violinplot(
    data=df,
    x='Group',
    y='Value',
    palette='pastel',
    inner='box',     # 内部显示箱线图
    split=False,     # 不分割小提琴
    bw=0.2           # 带宽控制
)

# 添加标题和标签
plt.title('Violin Plot with Inner Boxplot', fontsize=14, pad=20)
plt.xlabel('Group', fontsize=12)
plt.ylabel('Value', fontsize=12)

# 显示图形
plt.show()

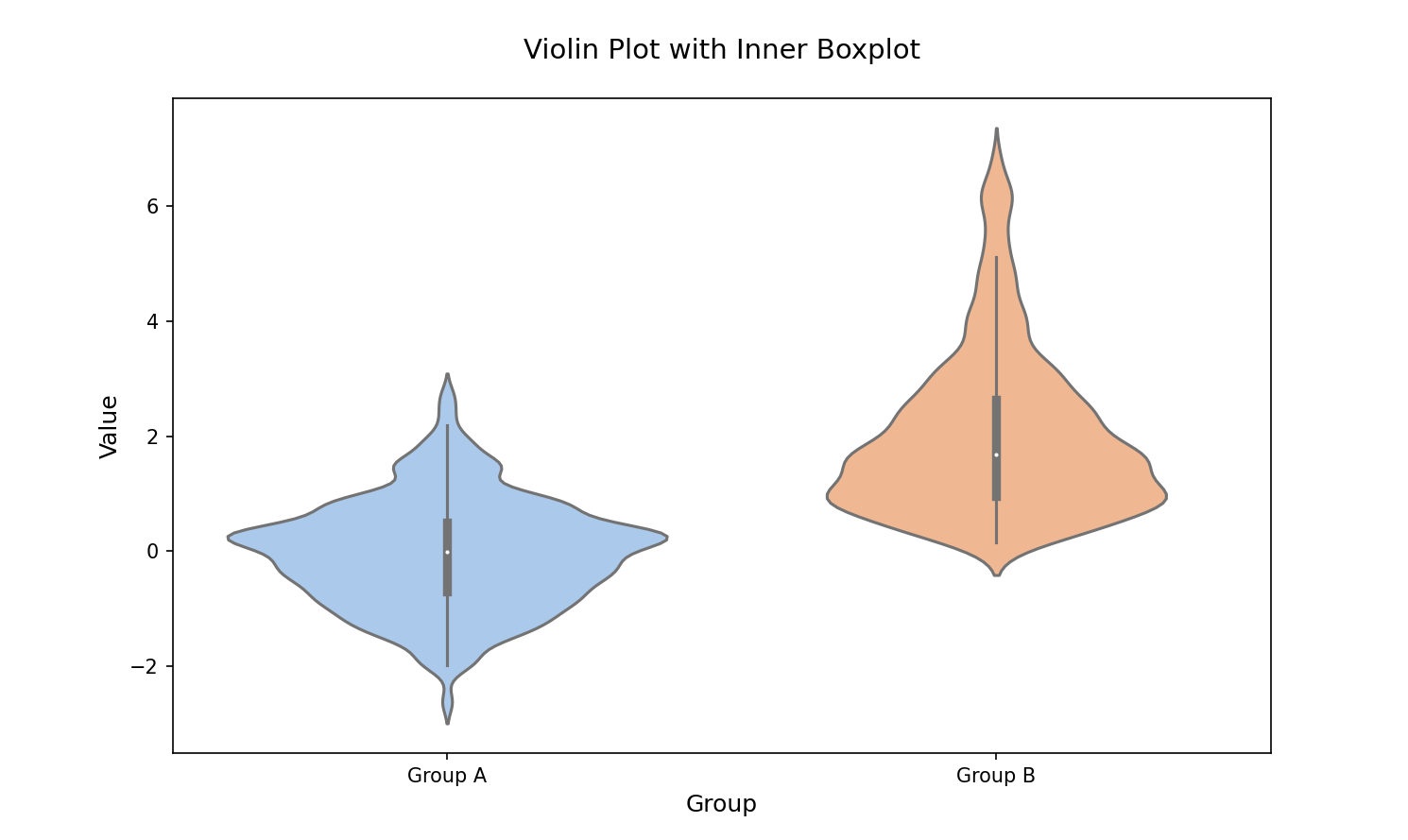

输出效果如下所示:
在这里插入图片描述

**结果：Group A（正态分布）：对称小提琴，箱线居中。 **

**Group B（伽马分布）：右偏，密度集中在低值区域。 **

核心优势

信息密度：宽度表示数据分布密度，内部可嵌套箱线图或抖动点。
多模态展示：清晰揭示双峰、多峰等复杂分布形态。

代码实战：高级定制与分面显示

# 生成多类别数据
np.random.seed(42)
categories = ['A', 'B', 'C']
data = []
for cat in categories:
    if cat == 'A':
        data.extend(np.random.normal(0, 1, 200))
    elif cat == 'B':
        data.extend(np.random.gamma(2, 1, 200))
    else:
        data.extend(np.random.uniform(-3, 3, 200))
df = pd.DataFrame({'Value': data, 'Category': [c for c in categories for _ in range(200)]})

# 绘制小提琴图
plt.figure(figsize=(12,6))
sns.violinplot(data=df, x='Category', y='Value',
               inner='quartile',    # 内部显示四分位线
               split=False,
               palette='Set3',
               bw=0.2,              # 控制平滑度
               scale='count'        # 宽度反映样本量
              )
plt.title('Violin Plot with Customization', fontsize=14)
plt.grid(axis='y', alpha=0.3)
plt.show()

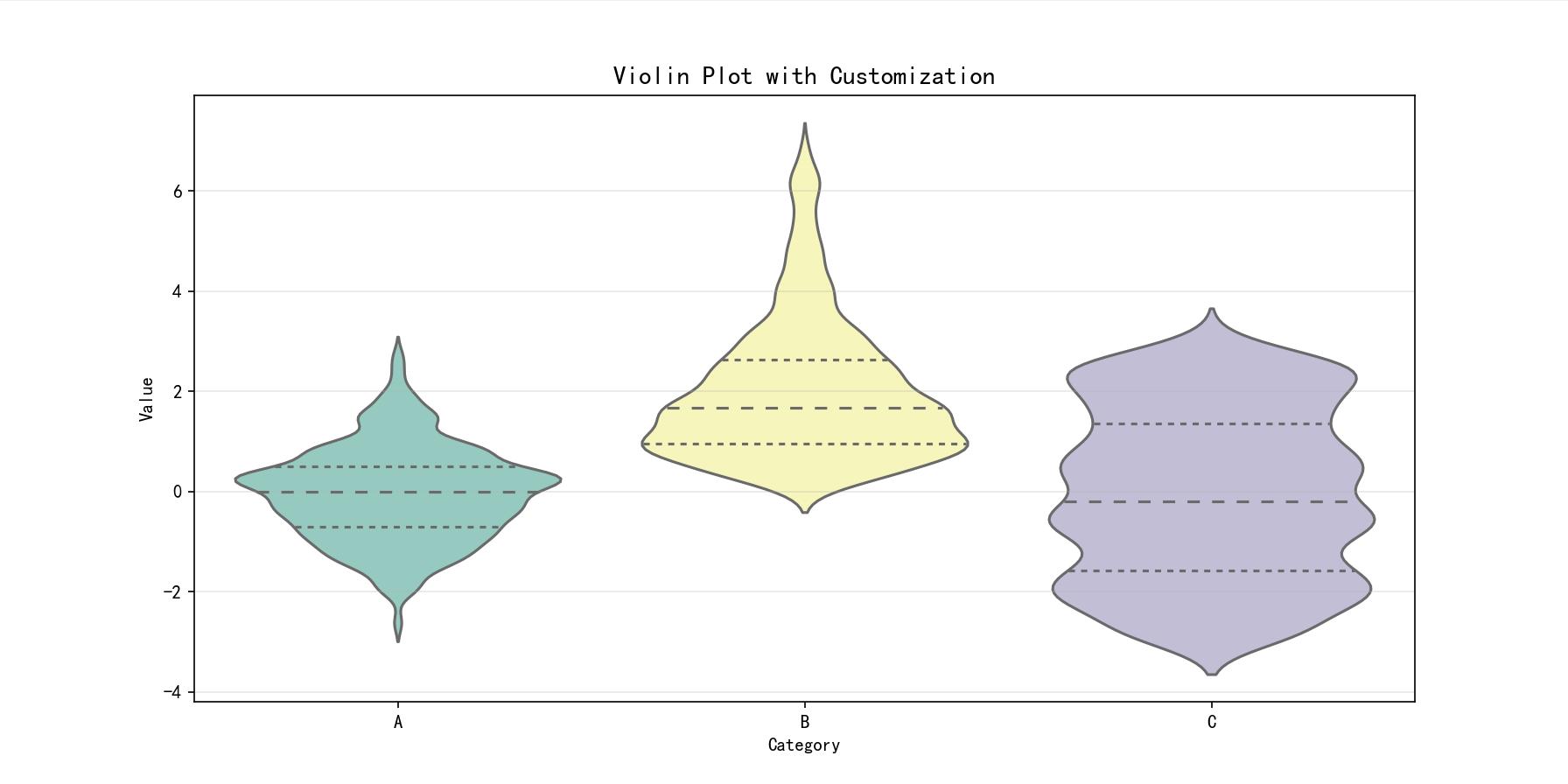

输出效果：
在这里插入图片描述

Category A：对称正态分布，密度集中于均值附近。
Category B：右偏伽马分布，长尾明显。
Category C：均匀分布，密度均匀。

适用场景

生物医学：基因表达量的多峰分布分析。
产品优化：用户评分分布的多群体差异（如免费用户 vs 付费用户）。

5.对比与总结

图表类型	优点	缺点	适用场景
直方图	直观，易于实现	分箱影响结果	初步探索数据分布
密度图	连续平滑，便于对比	依赖带宽参数	展示概率密度分布
箱线图	展示统计量，检测异常值	忽略分布形状	多组数据对比
小提琴图	结合分布形状和统计量	图形复杂度高	复杂分布的多组对比

如何选择最佳图表？

问题类型	推荐图表	示例场景
快速查看数据大致分布	直方图	用户年龄分布分析
对比多组概率密度	密度图	不同季节气温分布重叠度
精准定位中位数与异常值	箱线图	各区域销售额稳定性评估
分析复杂分布形态	小提琴图	不同营销策略下的用户转化时间分布

决策树：

是否需要展示细节分布形态？
├── 是 → 是否需要对比多组？
│    ├── 是 → 小提琴图
│    └── 否 → 密度图
└── 否 → 是否需要检测异常值？
     ├── 是 → 箱线图
     └── 否 → 直方图

结语：让数据分布跃然“图”上

掌握分布类可视化，意味着拥有了透视数据本质的“显微镜”。无论是直方图的直观、密度图的优雅，还是箱线图的简洁、小提琴图的丰富，每种图表都是数据分析师武器库中的利器。
