【大数据-实时流计算】图文详解 Apache Flink 架构原理

最新推荐文章于 2024-09-25 00:00:00 发布
最新推荐文章于 2024-09-25 00:00:00 发布
阅读量1.7w 收藏 1
点赞数 1
CC 4.0 BY-SA版权
分类专栏： AI人工智能与大数据 文章标签： 大数据 apache flink
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/universsky2015/article/details/129807755
本文详细介绍了Apache Flink的架构，包括组件栈的三层结构：物理部署层、Runtime核心层和API&Libraries层。Flink支持Local、Standalone、Yarn和Kubernetes等多种部署模式。Runtime核心层负责分布式Stream作业执行、JobGraph到ExecutionGraph转换和任务调度。API&Libraries层提供流计算和批计算接口，如FlinkML、FlinkCEP、Flink Gelly和SQL&Table库。此外，文章还阐述了Flink的运行时架构，包括JobManager和TaskManager的角色，以及ResourceManager、Dispatcher和JobMaster的功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

Apache Flink架构介绍

一、Flink组件栈

二、Flink运行时架构

Apache Flink架构介绍

一、Flink组件栈

在Flink的整个软件架构体系中，同样遵循这分层的架构设计理念，在降低系统耦合度的同时，也为上层用户构建Flink应用提供了丰富且友好的接口。

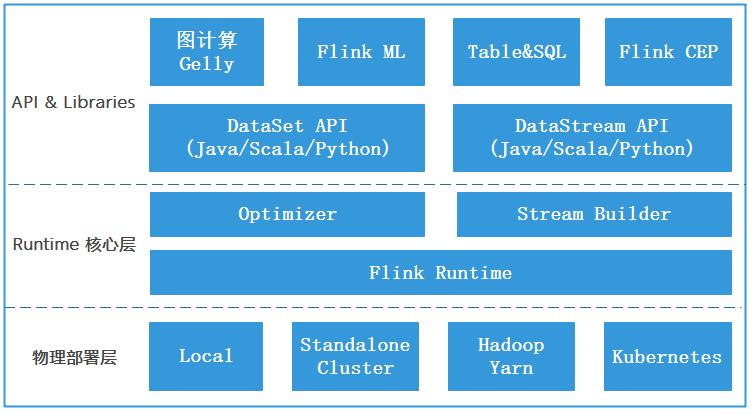

上图是Flink基本组件栈，从上图可以看出整个Flink的架构体系可以分为三层，从下往上依次是物理部署层、Runtime 核心层、API&Libraries层。

  • 物理部署层：

该层主要涉及Flink的部署模式，目前Flink支持多种部署模式：本地Local、集群（S
