overlay

Overlay 网络是一种网络虚拟化技术，它将容器网络流量封装在宿主机网络之上，从而允许容器跨主机通信。Overlay 网络使用封装协议（如 VXLAN）来封装原始网络包，使其能够在底层物理网络中传输。

consul

在 Docker 中使用 Overlay 网络时，可以通过 Consul 保存网络状态信息，以实现服务发现和配置管理。Consul 提供了键值存储、健康检查和服务发现等功能，可以帮助管理和维护分布式系统中的服务状态。

部署测试环境

环境信息

主机名	IP地址	操作系统版本
consul	192.168.0.128	ubuntu-20.04.5 LTS
docker-node01	192.168.0.129	ubuntu-20.04.5 LTS
docker-node02	192.168.0.130	ubuntu-20.04.5 LTS

下载consul镜像

docker search consul

docker pull progrium/consul

启动consul容器

docker run -d --restart always -p 8400:8400 -p 8500:8500 -p 8600:53/udp -h node1 progrium/consul -server --bootstrap -ui-dir /ui

下面是对 docker run 命令中各个参数的解释：

-d: 在后台运行容器，并打印容器 ID。
--restart always: 如果容器退出，总是重新启动容器。
-p 8400:8400: 将容器的 8400 端口映射到宿主机的 8400 端口。
-p 8500:8500: 将容器的 8500 端口映射到宿主机的 8500 端口。
-p 8600:53/udp: 将容器的 8600 端口映射到宿主机的 53 端口，并指定传输协议为 UDP。这是用于 DNS 查询的。
-h node1: 设置容器的主机名为 node1。
progrium/consul: 使用 progrium/consul 镜像来创建容器。
-server: 指定当前节点为 Consul 服务器节点。
--bootstrap: 启动一个 Consul 服务器节点，并引导整个集群。
-ui-dir /ui: 指定 UI 文件所在的目录，用于启动 Consul 的 Web UI。

容器生成以后可以用浏览器访问验证服务是否正常运行，访问http://192.168.0.128:8500

加入consul服务器

三台服务器开启2376端口

ufw allow 2376

在另外两台docker节点修改docker启动文件,consul为安装了consul的那台主机

vim /usr/lib/systemd/system/docker.service

ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock 后面加上

--cluster-store=consul://192.168.0.128:8500 --cluster-advertise=ens33:2376

重启docker

systemctl daemon-reload

systemctl restart docker

查看是否加入成功

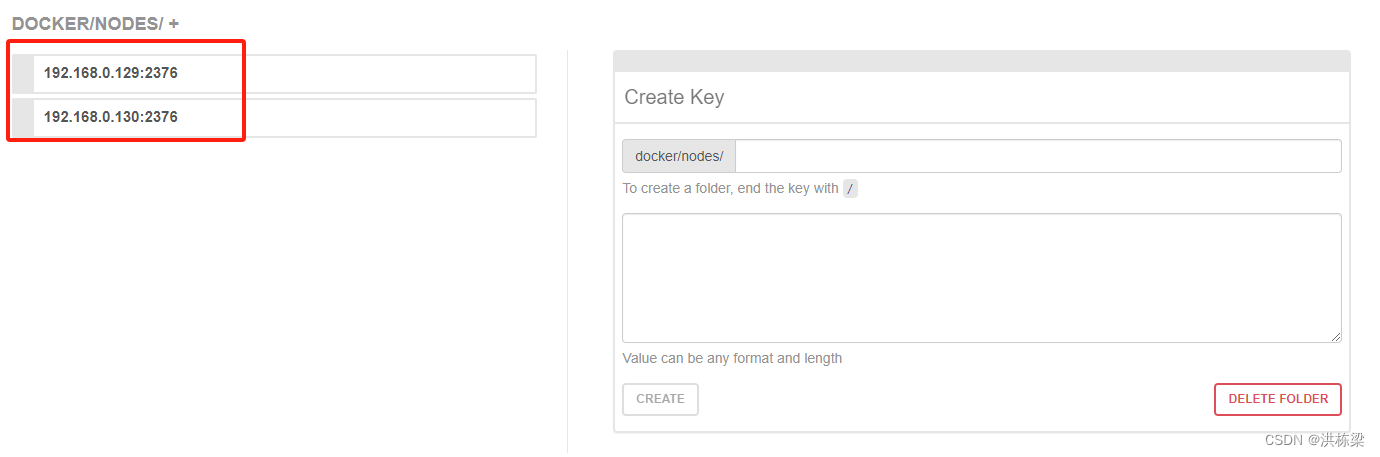

192.168.0.128:8500/ui在主页的key/value下的docker下nodes看到其他节点的IP
