Docker- 7.2、跨主机网络-overlay

Docker提供了overlay driver，使用户可以创建基于VxLan的overlay网络。

VxLAN可将二层数据封装到UDP进行传输，VxLAN提供与VLAN相同的 以太网二层服务，但拥有更强的扩展性和灵活性。

Docker overlay网络需要一个key-value数据库用于保存网络状态信息，包括Network、Endpoint、IP等。Consul、Etcd、ZooKeeper都是Docker支持的key-value软件，这里使用Consul。

一、准备overlay网络环境

hosts3上部署Consul：

docker run -d -p 8500:8500 -h consul --name consul progrium/consul -server -bootstrap

可以通过http://192.168.11.73:8500访问Consul：

从上图可以看到，加载的实际是文件/usr/lib/systemd/system/docker.service。

修改host1与host2的docker daemon的配置文件/usr/lib/systemd/system/docker.service。

--cluster-store：指定consul地址，表示存储在哪里

--cluster-advertise：告知consul自己的连接地址，本机网卡地址，2376为默认端口

重启docker daemon：

systemctl daemon-reload

systemctl restart docker.service

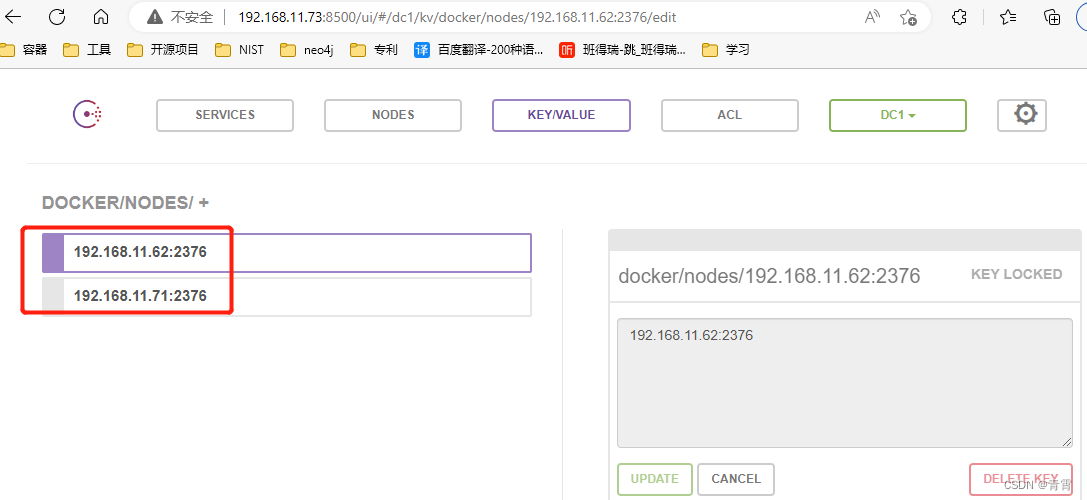

host1与hosts2将自动注册到Consul数据库：（点击KEY/VALUE，然后点击docker，nodes才会看到）

若物理网卡不支持vxlan，执行：
