喷丝板检测软件上位机开发

一、核心功能模块

1、硬件控制

• 运动控制：通过Modbus/RS485/EtherCAT控制高精度电移台（需±1μm精度），实现喷丝板XY轴扫描定位。
• 光源控制：调节环形LED/同轴光源亮度（支持PWM或0-10V模拟信号），优化成像对比度。
• 相机控制：支持GigE/USB3 Vision相机（建议500万像素以上），触发采集、参数调节（曝光/增益）。

2、机器视觉检测

• 孔洞识别：使用OpenCV的HoughCircles或深度学习分割（UNet）检测微米级孔洞（典型孔径0.05-0.3mm）。
• 缺陷分析：
• 形变检测：椭圆拟合 + 长短轴比例阈值
• 堵塞识别：孔洞面积占比分析（堵塞率>90%判定为堵塞）
• 毛刺检测：Canny边缘提取 + 局部曲率异常分析
• 尺寸测量：亚像素边缘检测（精度达0.1μm），孔径/圆度公差可配置（如±2μm）。

3、数据管理

• 自动报告生成：输出PDF/Excel报告（含孔位分布图、缺陷标记、统计表）
• 数据库集成：SQLite/MySQL存储历史检测数据（时间、孔径均值、缺陷类型分布）
• SPC统计分析：CPK过程能力分析、趋势图（孔径随时间波动）

4、用户交互

• 实时成像：60fps高清画面显示（ROI局部放大功能）
• 参数配置界面：检测阈值、光源参数、运动速度的可视化设置
• 报警系统：声光报警 + 缺陷孔位自动定位复检

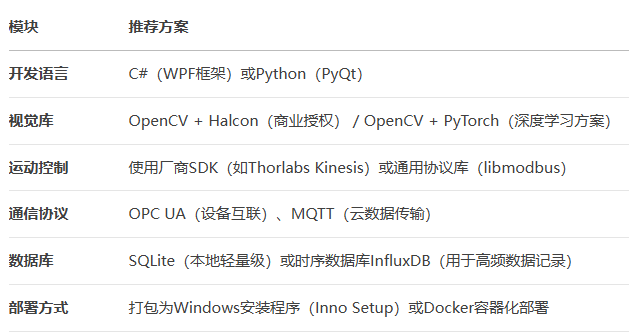

二、技术栈选型建议

三、开发关键难点与对策

1、微米级精度保障

• 采用亚像素边缘算法（如cv2.Canny()+subpix_corner_refinement）
• 硬件要求：远心镜头（0.005%畸变率）+ 防震平台（隔振频率>10Hz）

2、反光材质干扰

• 解决方案：多角度光源组合（同轴光+低角度环形光）
• 算法处理：Retinex光照补偿 + 自适应阈值分割

3、检测效率优化

• 并行处理：多线程采集（相机）+ 处理（GPU加速）
• 运动路径优化：TSP算法规划最短扫描路径（减少电移台空行程）

4、复杂缺陷识别

• 传统算法：局部二值模式（LBP）纹理分析 + SVM分类器
• 深度学习方案：YOLOv8-seg模型（1000+标注样本训练mAP@0.5>0.92）

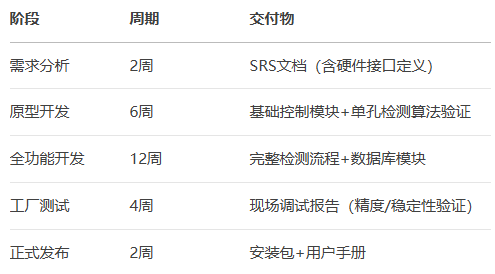

四、开发里程碑计划

五、成本优化建议

1、硬件选型

• 相机：海康威视MV-CE050-10GM（500万像素，GigE接口，￥3k级）
• 镜头：Computar MVL-HP2520（5X远心镜头，景深±0.1mm）
• 运动平台：国产伺服电移台（重复定位精度±1μm，价格进口1/3）

2、算法替代方案

• 商用视觉库：Halcon（开发快但授权费高） vs OpenCV（免费需自研算法）
• 折中方案：OpenCV核心算法 + Halcon加速特定模块（如3D匹配）

六、验证标准示例

python

# 孔径测量验证代码片段

def validate_hole_diameter(image_path, expected_diam=0.15, tolerance=0.002):

img = cv2.imread(image_path, 0)

edges = cv2.Canny(img, 100, 200)

contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

for cnt in contours:

if cv2.contourArea(cnt) > 50: # 过滤噪点

(x,y), radius = cv2.minEnclosingCircle(cnt)

measured_diam = radius * 2 * calibration_factor # 标定系数μm/pixel

assert abs(measured_diam - expected_diam) < tolerance, "孔径超差！"

最终交付物架构

text

喷丝板检测系统

├── 控制层（相机/运动控制）

├── 算法层（视觉检测+AI模型）

├── 数据层（SQLite + 报告生成）

└── UI层（WPF MVVM架构）
