Mermaid：用文本轻松绘制专业图表的利器

在软件开发、项目管理和文档编写中，图表往往是传达复杂信息的绝佳方式。想象一下，如果你能像写Markdown一样简单地描述一个流程图或序列图，然后瞬间生成精美的可视化效果，那该多高效！这就是Mermaid的魅力所在。作为一名开发者，我最近在工作中频繁使用Mermaid，它不仅简化了我的文档流程，还让我在分享想法时更具说服力。今天，我就来分享一下Mermaid的基本知识、使用技巧和实际应用，希望能帮助大家快速上手。

Mermaid是什么？

Mermaid是一个开源的JavaScript库，它允许开发者通过纯文本语法来生成各种图表，而无需依赖复杂的绘图软件。它的设计灵感来源于Markdown，语法简洁易学，支持多种图表类型，包括：

流程图（Flowchart）：用于描述算法或业务流程。
序列图（Sequence Diagram）：展示对象间的交互顺序，常用于系统设计。
甘特图（Gantt Chart）：项目管理中的时间线工具。
类图（Class Diagram）：UML风格的类关系表示。
状态图（State Diagram）：状态机模型。
以及更多，如饼图、用户旅程图等。

Mermaid的最大优势在于其“文本即图表”的理念。你只需编写几行代码，就能渲染出专业的图形。这使得它特别适合集成到GitHub、GitLab、Notion、Obsidian等平台中，许多Markdown编辑器都内置了对Mermaid的支持。

如何入门Mermaid？

入门Mermaid非常简单。首先，你需要在支持的环境中安装或启用它。例如，在Markdown文件中，你可以这样嵌入代码：

```mermaid
graph TD;
A-->B;
A-->C;
B-->D;
C-->D;
```

这段代码会生成一个简单的流程图：A指向B和C，然后B和C都指向D。渲染后，它看起来像这样（实际效果取决于你的渲染工具）：

A 是起点。
B 和 C 是并行分支。
D 是汇聚点。

如果你是初学者，我建议从流程图开始练习。Mermaid的语法规则清晰：

使用 graph、sequenceDiagram 等关键字定义图表类型。
箭头如 --> 表示连接，--- 表示无箭头线。
支持子图、样式自定义（如颜色、形状）和交互元素。

一个更实际的例子：假设你要绘制一个用户登录流程的序列图：

```mermaid
sequenceDiagram
participant 用户
participant 服务器
用户->>服务器: 发送登录请求
服务器-->>用户: 返回认证令牌
Note right of 服务器: 验证凭证
用户->>服务器: 访问受保护资源
服务器-->>用户: 以数据响应
```

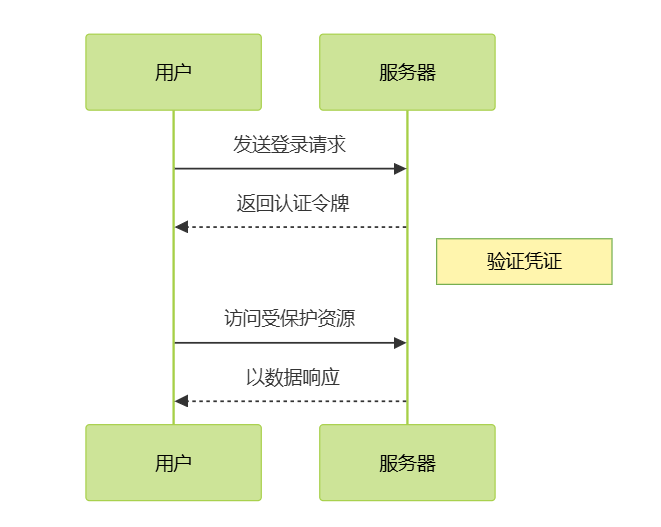

上图渲染效果可使用在线Mermaid编辑器实时查看和编辑

这能直观地展示交互过程，非常适合API文档或需求说明。

Mermaid的优势与应用场景

为什么选择Mermaid而不是Visio或Draw.io这样的工具？这里有几点关键优势：

版本控制友好：纯文本格式，便于Git管理，避免二进制文件冲突。
跨平台兼容：无需安装软件，直接在浏览器或Markdown中渲染。
高效协作：团队成员可以快速修改文本，而非重新绘制图形。
扩展性强：支持主题自定义、导出SVG/PNG，甚至集成到静态网站生成器如Hugo或Jekyll中。

在实际工作中，我用Mermaid绘制过架构图、数据库ER图和项目进度表。它特别适用于敏捷开发团队：例如，在Jira或Confluence中嵌入Mermaid代码，就能实时更新图表，避免手动维护的麻烦。对于教育领域，老师可以用它创建教学幻灯片；对于博客作者，则能让技术文章更生动。

当然，Mermaid也有局限，如复杂图表可能需要调试语法。但总体来说，它的学习曲线平缓，回报巨大。

实用工具推荐

要充分发挥Mermaid的潜力，一个好的编辑器至关重要。它能提供实时预览、语法高亮和导出功能，帮助你快速迭代图表。例如，你可以试试在线工具来实验，比如这个Mermaid图表编辑器（https://tools.ai225.com/tools/mermaid-editor/），它界面简洁，支持即时渲染和分享，适合初学者快速上手。

此外，VS Code插件“Mermaid Markdown Syntax Highlighting”或官方的Live Editor也是不错的选择。结合这些工具，你能从零到一地构建专业图表。
