在技术写作和项目管理中，一张好的图表胜过千言万语。但传统的绘图工具往往操作复杂、难以维护。今天，我将通过10个实际场景，向你展示如何使用Mermaid这种基于文本的图表语言，快速创建各种专业图表。

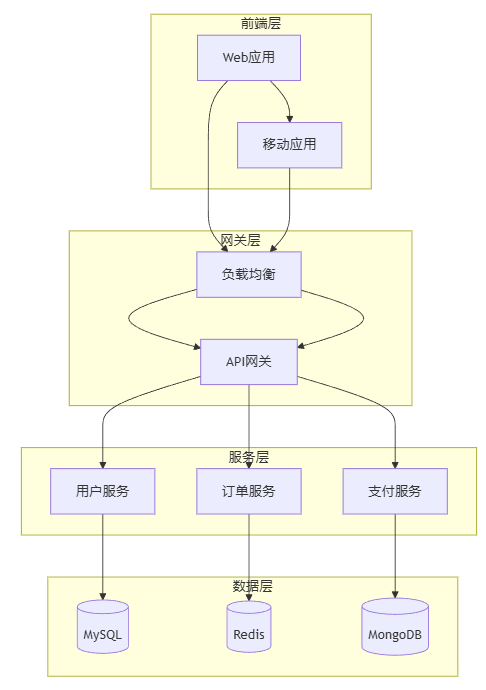

场景1：系统架构图
作为开发人员，我们经常需要向团队或客户展示系统架构。使用Mermaid，你可以用简洁的代码创建清晰的架构图：
flowchart TB
subgraph "前端层"
A[Web应用] --> B[移动应用]
end
subgraph "网关层"
C[负载均衡] --> D[API网关]
end
subgraph "服务层"
E[用户服务]
F[订单服务]
G[支付服务]
end
subgraph "数据层"
H[(MySQL)]
I[(Redis)]
J[(MongoDB)]
end
A --> C
B --> C
C --> D
D --> E
D --> F
D --> G
E --> H
F --> I
G --> J
渲染结果：
上图渲染效果可使用在线Mermaid编辑器实时查看和编辑

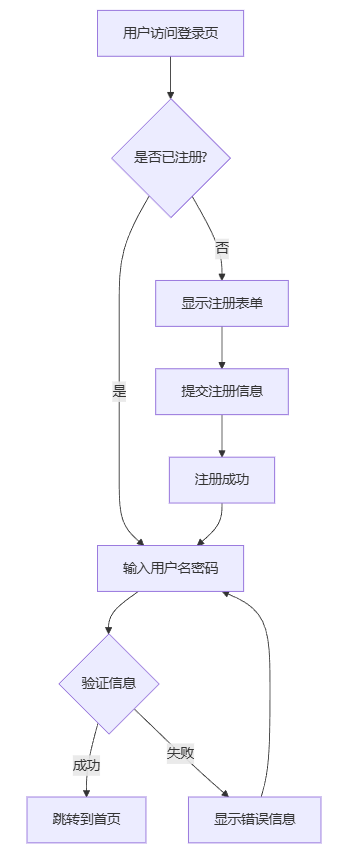

场景2：用户登录流程图
产品经理和开发人员经常需要梳理业务流程，比如用户登录流程：
flowchart TD
A[用户访问登录页] --> B{是否已注册?}
B -- 否 --> C[显示注册表单]
B -- 是 --> D[输入用户名密码]
C --> E[提交注册信息]
E --> F[注册成功]
F --> D
D --> G{验证信息}
G -- 成功 --> H[跳转到首页]
G -- 失败 --> I[显示错误信息]
I --> D
渲染结果：

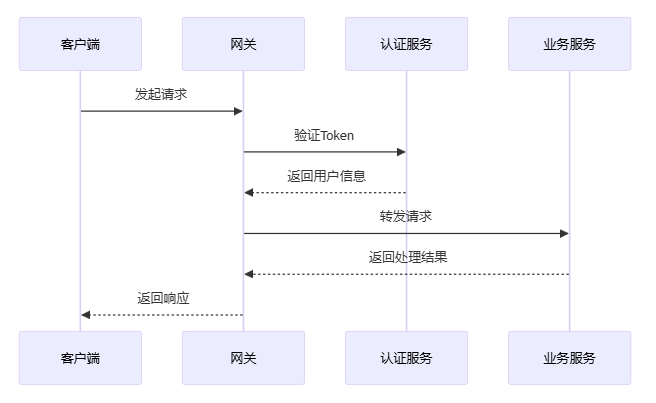

场景3：API交互时序图
前后端协作时，时序图能清晰展示API调用顺序：
sequenceDiagram
participant 客户端
participant 网关
participant 认证服务
participant 业务服务
客户端->>网关: 发起请求
网关->>认证服务: 验证Token
认证服务-->>网关: 返回用户信息
网关->>业务服务: 转发请求
业务服务-->>网关: 返回处理结果
网关-->>客户端: 返回响应
渲染结果：

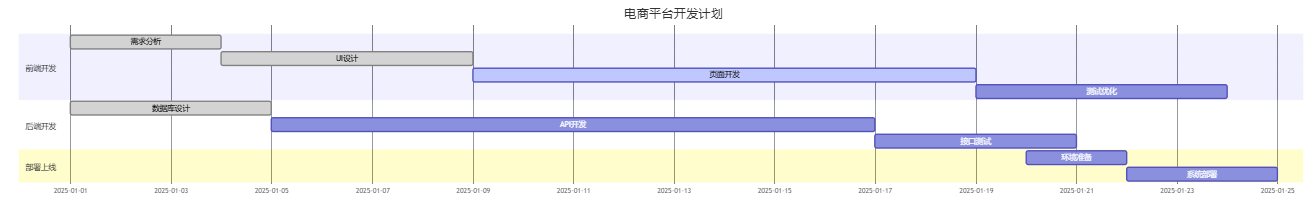

场景4：项目进度甘特图
项目经理需要跟踪项目进度，甘特图是最佳选择：
gantt
title 电商平台开发计划
dateFormat YYYY-MM-DD
section 前端开发
需求分析 :done, req1, 2025-01-01, 3d
UI设计 :done, ui1, after req1, 5d
页面开发 :active, dev1, after ui1, 10d
测试优化 :test1, after dev1, 5d
section 后端开发
数据库设计 :done, db1, 2025-01-01, 4d
API开发 :api1, after db1, 12d
接口测试 :api2, after api1, 4d
section 部署上线
环境准备 :dep1, 2025-01-20, 2d
系统部署 :dep2, after dep1, 3d
渲染结果：

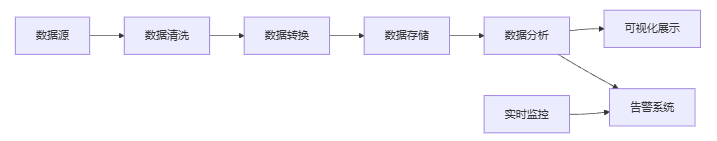

场景5：数据流向图
在数据密集型应用中，展示数据流向非常重要：
flowchart LR
A[数据源] --> B[数据清洗]
B --> C[数据转换]
C --> D[数据存储]
D --> E[数据分析]
E --> F[可视化展示]
G[实时监控] --> H[告警系统]
E --> H
渲染结果：

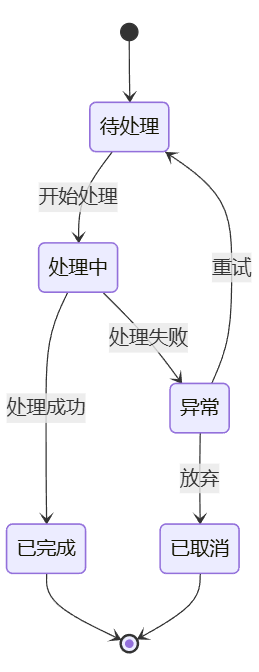

场景6：状态转换图
对于有复杂状态的业务逻辑，状态图能帮助理清思路：
stateDiagram-v2
[*] --> 待处理
待处理 --> 处理中: 开始处理
处理中 --> 已完成: 处理成功
处理中 --> 异常: 处理失败
异常 --> 待处理: 重试
异常 --> 已取消: 放弃
已完成 --> [*]
已取消 --> [*]
渲染结果：

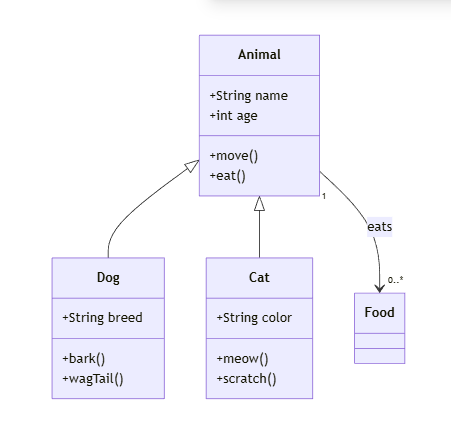

场景7：类图设计
面向对象设计时，类图能展示系统结构：
classDiagram
class Animal {
+String name
+int age
+move()
+eat()
}
class Dog {
+String breed
+bark()
+wagTail()
}
class Cat {
+String color
+meow()
+scratch()
}
Animal <|-- Dog
Animal <|-- Cat
Animal "1" --> "0..*" Food: eats
渲染结果：

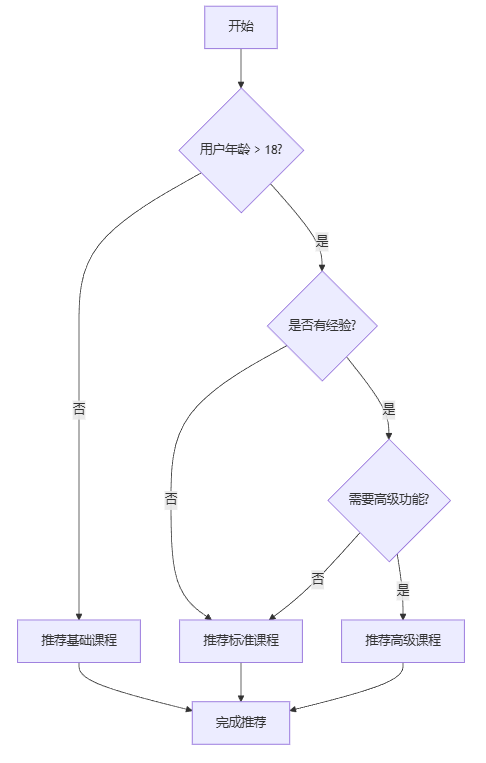

场景8：决策树图
在算法和业务规则设计中，决策树非常实用：
flowchart TD
A[开始] --> B{用户年龄 > 18?}
B -- 是 --> C{是否有经验?}
B -- 否 --> D[推荐基础课程]
C -- 是 --> E{需要高级功能?}
C -- 否 --> F[推荐标准课程]
E -- 是 --> G[推荐高级课程]
E -- 否 --> F
D --> H[完成推荐]
F --> H
G --> H
渲染结果：

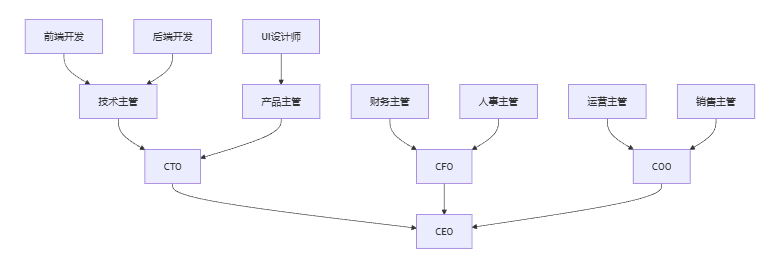

场景9：组织架构图
展示团队或公司组织结构：
flowchart TD
CEO[CEO]
CTO[CTO] --> CEO
CFO[CFO] --> CEO
COO[COO] --> CEO
TechLead[技术主管] --> CTO
ProductLead[产品主管] --> CTO
FinanceHead[财务主管] --> CFO
HRHead[人事主管] --> CFO
OpsHead[运营主管] --> COO
SalesHead[销售主管] --> COO
Developer1[前端开发] --> TechLead
Developer2[后端开发] --> TechLead
Designer[UI设计师] --> ProductLead
渲染结果：

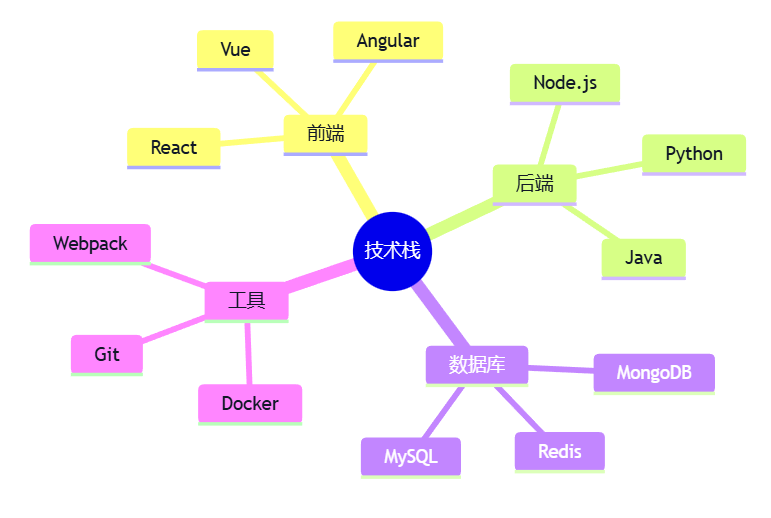

场景10：思维导图
整理思路和知识结构时，思维导图是最佳选择：
mindmap
root((技术栈))
前端
React
Vue
Angular
后端
Node.js
Python
Java
数据库
MySQL
MongoDB
Redis
工具
Git
Docker
Webpack
渲染结果：
如何快速上手？
对于想要快速开始使用Mermaid的读者，推荐使用这个在线Mermaid图表编辑器。它提供了丰富的模板库和实时预览功能，支持SVG/PNG导出，还有自动保存功能，非常适合初学者快速上手。
高级技巧

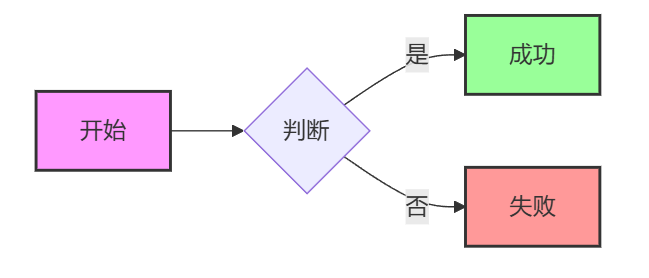

1. 自定义样式
flowchart LR
A[开始] --> B{判断}
B -- 是 --> C[成功]
B -- 否 --> D[失败]
style A fill:#f9f,stroke:#333,stroke-width:2px
style C fill:#9f9,stroke:#333,stroke-width:2px
style D fill:#f99,stroke:#333,stroke-width:2px
渲染结果：

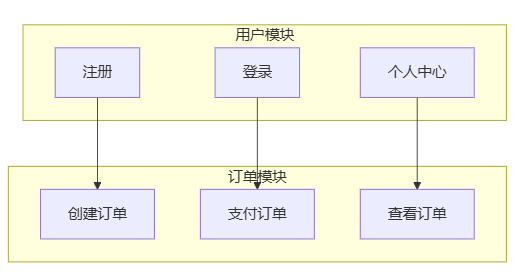

2. 使用子图组织复杂结构
flowchart TD
subgraph "用户模块"
A[注册]
B[登录]
C[个人中心]
end
subgraph "订单模块"
D[创建订单]
E[支付订单]
F[查看订单]
end
A --> D
B --> E
C --> F
渲染结果：
3. 添加注释
%% 用户登录流程
flowchart TD
A[输入账号密码] --> B{验证}
B -- 成功 --> C[进入系统]
B -- 失败 --> D[提示错误]
D --> A
最佳实践
- 保持简洁：避免在一个图表中展示过多信息
- 使用注释：为复杂图表添加说明
- 统一风格：保持颜色和样式的一致性
- 版本控制：将Mermaid代码纳入版本管理
- 团队协作：建立团队内的Mermaid使用规范
总结
通过以上10个实际场景，我们可以看到Mermaid在各种技术场景中的强大应用。无论是系统架构设计、业务流程梳理，还是项目管理，Mermaid都能帮助我们快速创建专业图表，提高沟通效率。
相比传统绘图工具，Mermaid的优势在于：
- 文本驱动，易于版本控制
- 语法简洁，学习成本低
- 支持多种图表类型
- 易于集成到各种文档系统
希望这些实际案例能帮助你更好地理解和使用Mermaid，在技术写作和项目管理中提高效率。开始尝试用代码绘制图表，你会发现一个全新的可视化世界！
