本文介绍了N76E003单片机如何配置PWM中断，并在中断服务中动态调整占空比。通过使能PWM中断和总中断，利用PWM中断标志位PWMF进行中断处理。实验结果展示在中断中修改的占空比能够在逻辑分析仪上观察到。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

首先还是来看看PWM中断寄存器，及其含义。
在这里插入图片描述

PWM模块带有标志位 PWMF (PWMCON0.5) 用来标志当前 PWM周期完成状态。PWMF通过软件清零。

别忘记了使能PWM中断，以及开启总中断。
在这里插入图片描述

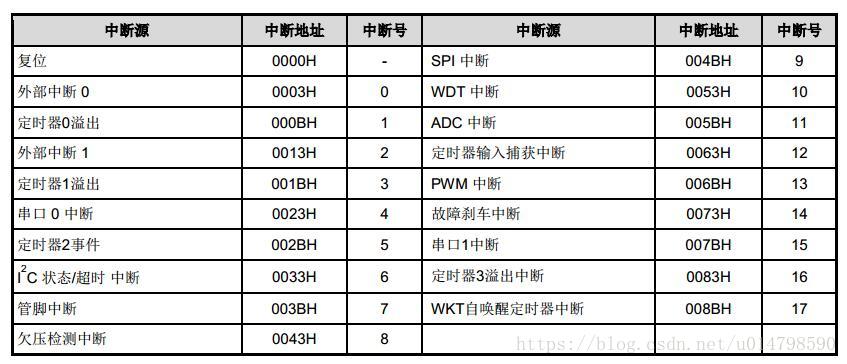

再来看看PWM中断的中断号。
在这里插入图片描述
就是这么简单，就是这么直接，接下来我们就开始配置代码吧。
在本次的例程中，我们将在中断中，修改初始设定的占空比，最后再逻辑分析仪中进行查看。

void main(void)
{
    Set_All_GPIO_Quasi_Mode;//所有IO设置为双向模式

				EA=1;//开启总中断
				set_EPWM;//使能pwm中断
	     	PWM_INT_PWM4;//设定中断源为PWM4
      	PWM_FALLING_INT;//下降沿触发


				PWM5_P03_OUTPUT_ENABLE;//使能PWM5，通过P03引脚输出
				PWM4_P01_OUTPUT_ENABLE;

        clr_PWMTYP;//边沿对齐模式
        clr_PWMMOD0;//设置为独立输出模式
        clr_PWMMOD1;

        PWM_CLOCK_DIV_8;//8分频模式
        PWMPH = 0x07;//1999（Dec）
        P
