N76E003 PWM 程序及分析（边沿对齐、独立输出模式）

N76E003 包含三对（ 6个PWM通道） 16位精度、可调周期和占空比的PWM输出

让我们来看看六个通道的引脚分别是

可能有同学会疑问，为什么P1.5和P0.3都是PWM5，那如果要使用PWM5，该如何选择引脚呢？我们来看看芯片内部的原理图。

还是以PWM5为例：芯片内部是通过一个二选一选择器来进行引脚选择的，通过PIO05/PIO15寄存器来进行数据选择.

如果我们选择使用P0.3作为PWM5的输出管脚，PIOCON0|=0x20;即可
贴心的新唐官方，为了让我们不用每次都去查表，在function_define.h中，提前将这些寄存器进行了宏定义。PWM5_P03_OUTPUT_ENABLE这样就可以了~

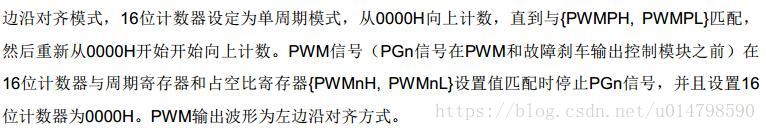

管脚选择完成后，我们开始配置PWM发生器，其中包含两种模式，边沿对齐或中心对齐，其中包含PWM频率和占空比的计算方法，之后的程序中我们会用到。这里我们配置为边沿对齐型clr_PWMTYP;
