C# Windows Workflow Fundation之状态机

使用VisualStudio创建并运行WindowsWorkflowFoundation工作流
最新推荐文章于 2025-10-01 11:17:18 发布
原创 最新推荐文章于 2025-10-01 11:17:18 发布 · 1.2k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c# #状态机

本文档详细介绍了如何在VisualStudio中安装WindowsWorkflowFoundation插件，并通过步骤指导创建、编辑和运行一个状态机工作流，包括添加状态、编辑条件和转换。最后展示了如何在代码中启动并运行工作流。

安装Windows Workflow Fundation插件

  1. 在开始菜单打开Visual Studio Installer
    打开Visual Studio Installer

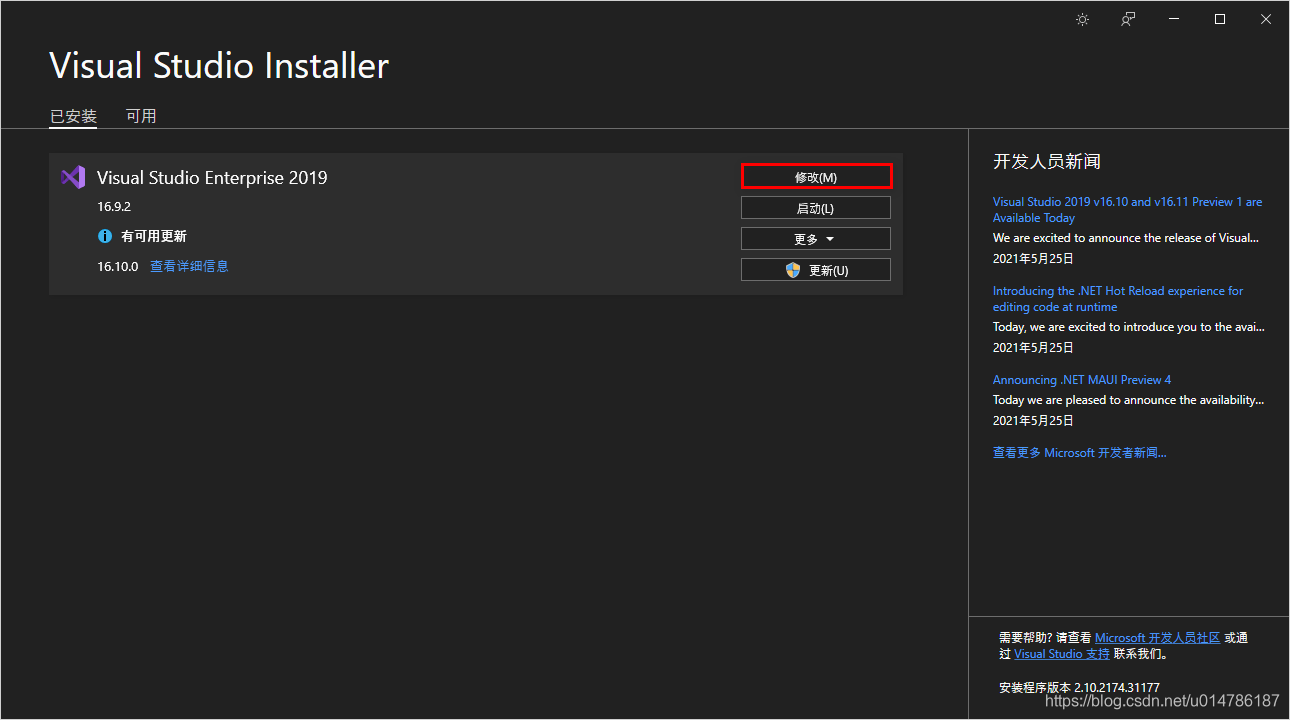

  2. 点击修改按钮
    在这里插入图片描述

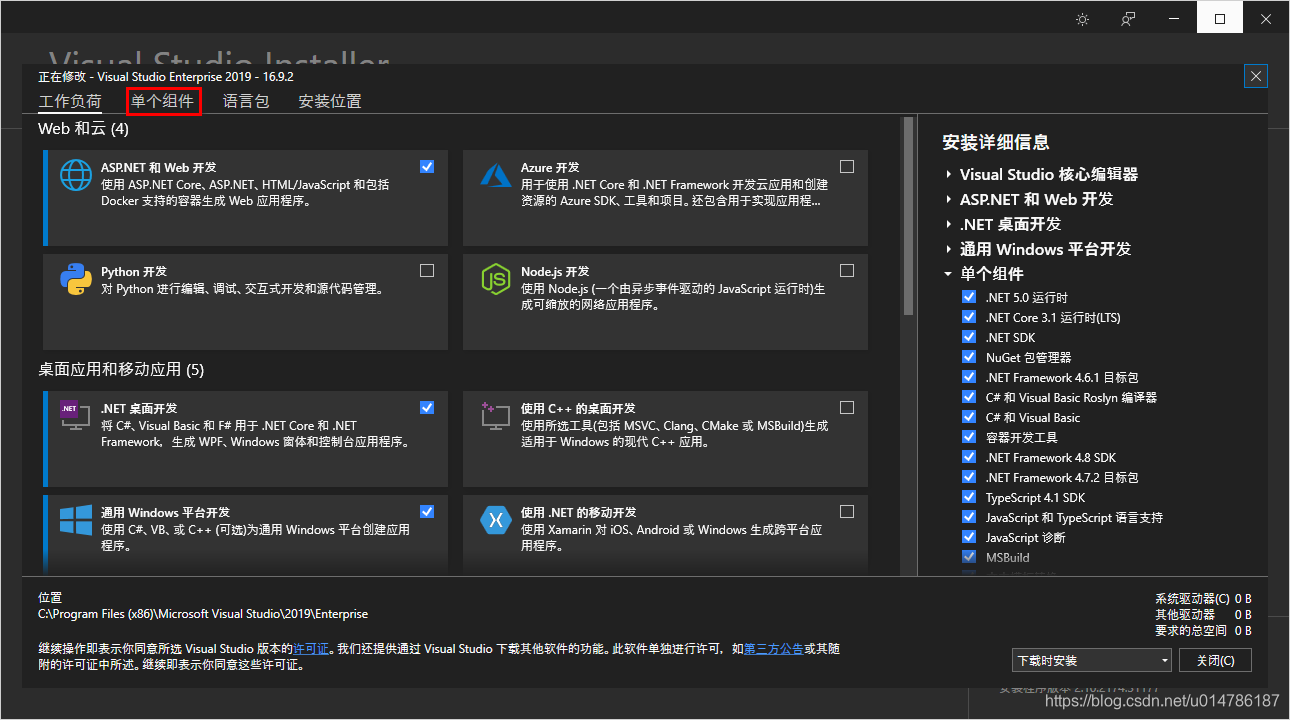

  3. 点击单个组件选项卡
    在这里插入图片描述

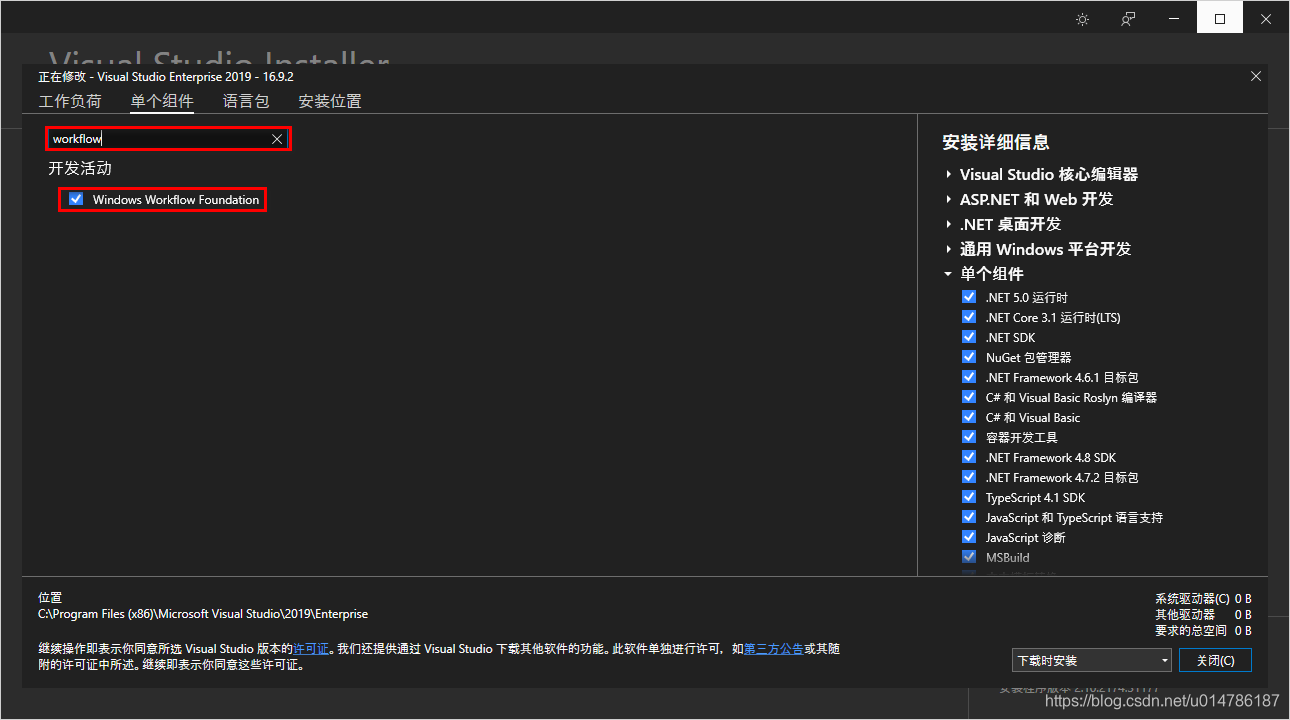

  4. 在输入框输入workflow，勾选Windows Workflow Fundation，之后点击右下角修改按钮
    在这里插入图片描述### 添加Workflow项目

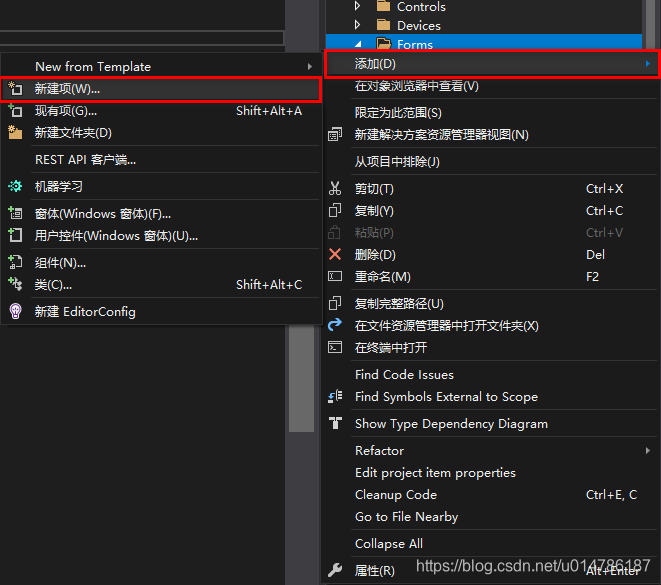

  5. 在想要添加工作流的位置右击 -> 添加 -> 新建项
    在这里插入图片描述

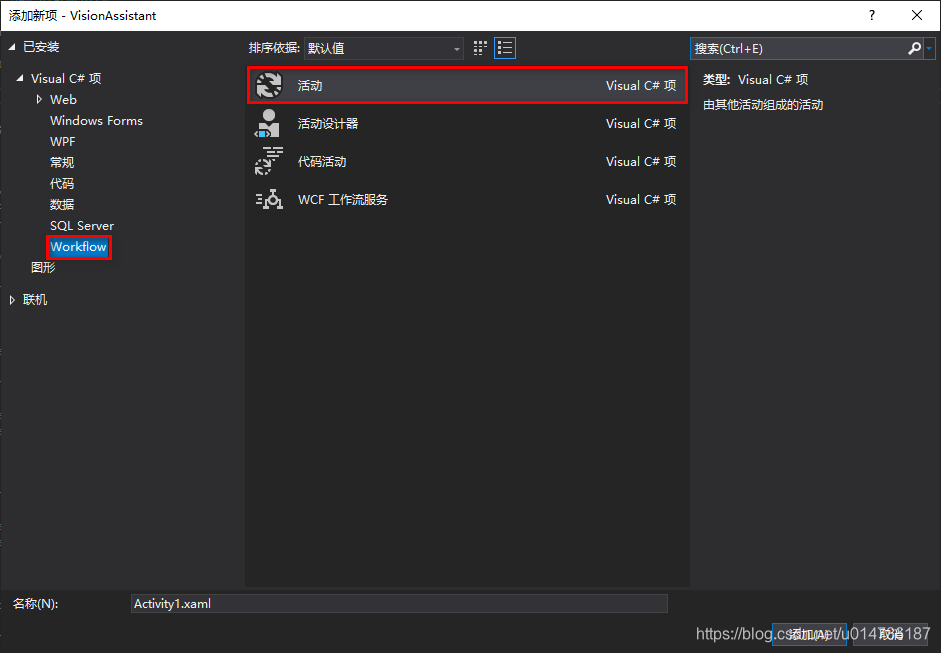

  6. 在弹出的窗口选择Workflow -> 选择活动 -> 点击添加
    在这里插入图片描述### 添加状态机

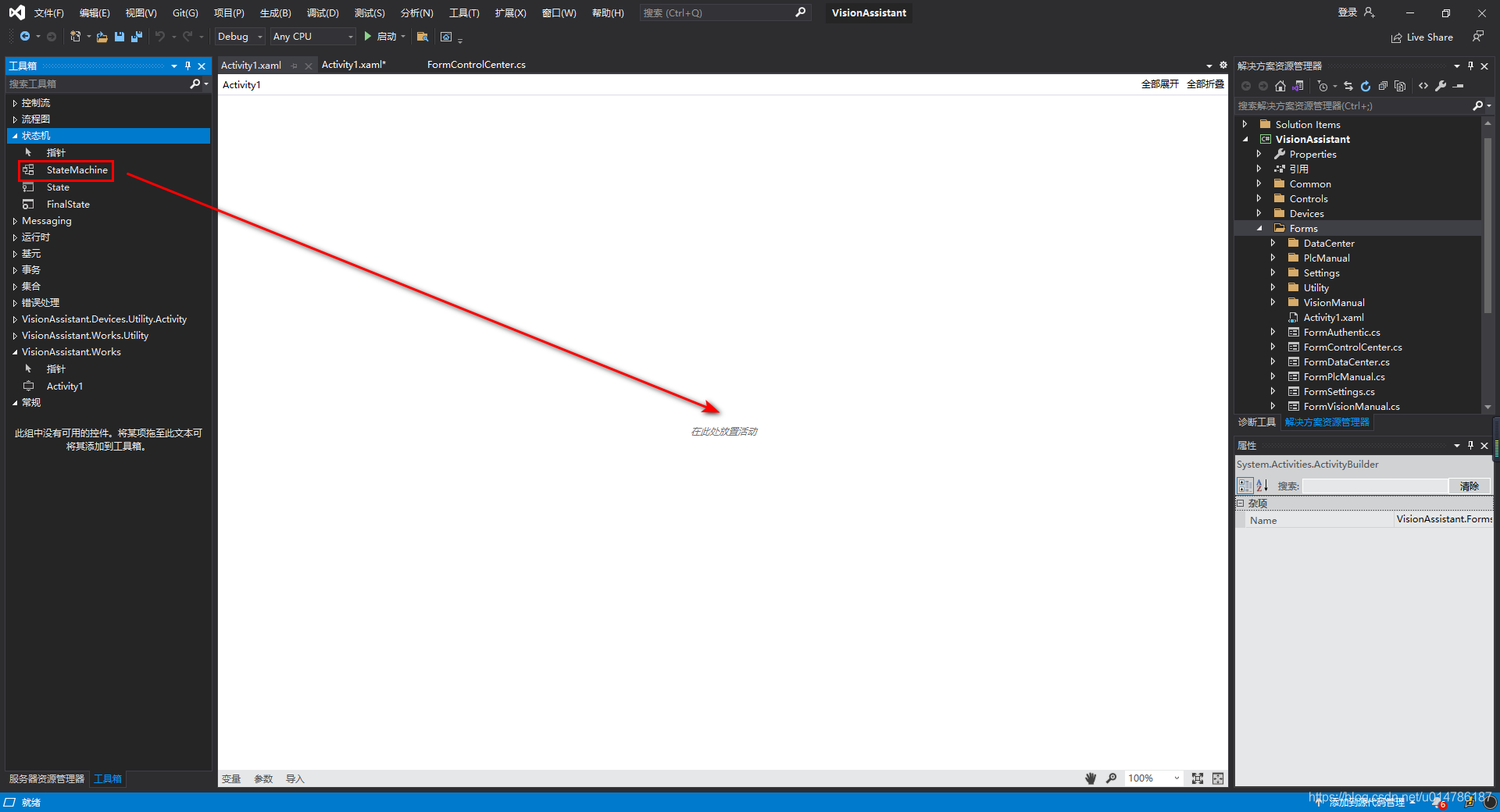

  7. 在活动窗口中添加StateMachine
    在这里插入图片描述

编辑状态

  1. 双击打开状态
    在这里插入图片描述

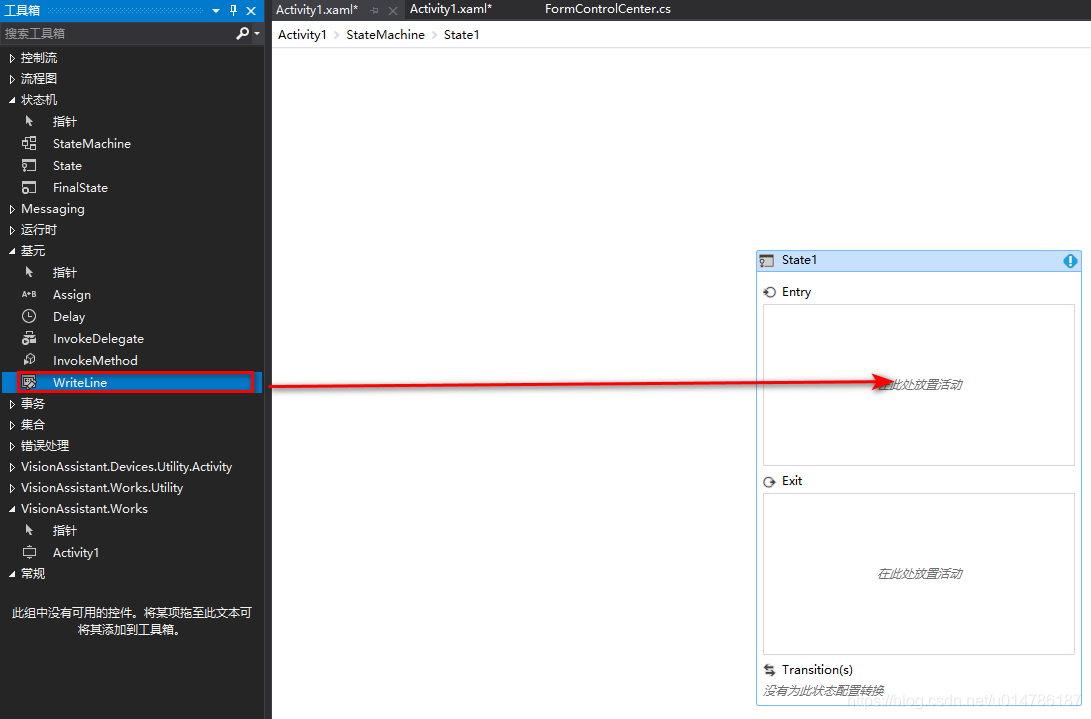

  2. 添加WriteLie活动
    在这里插入图片描述

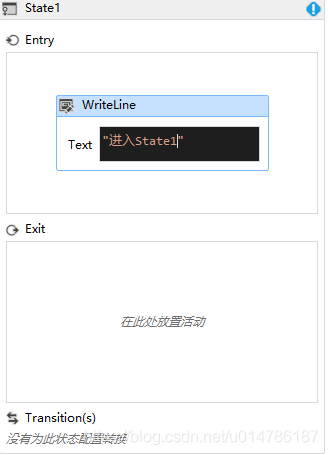

  3. 输入想要打印的文字(注意：需要包括双引号)
    在这里插入图片描述

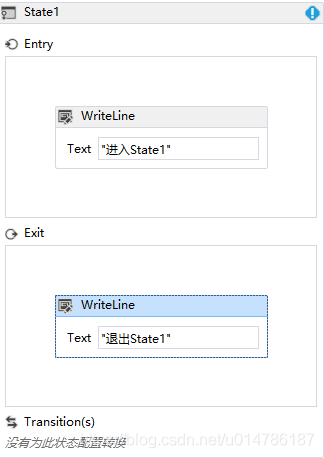

  4. 退出状态同理
    在这里插入图片描述### 添加状态

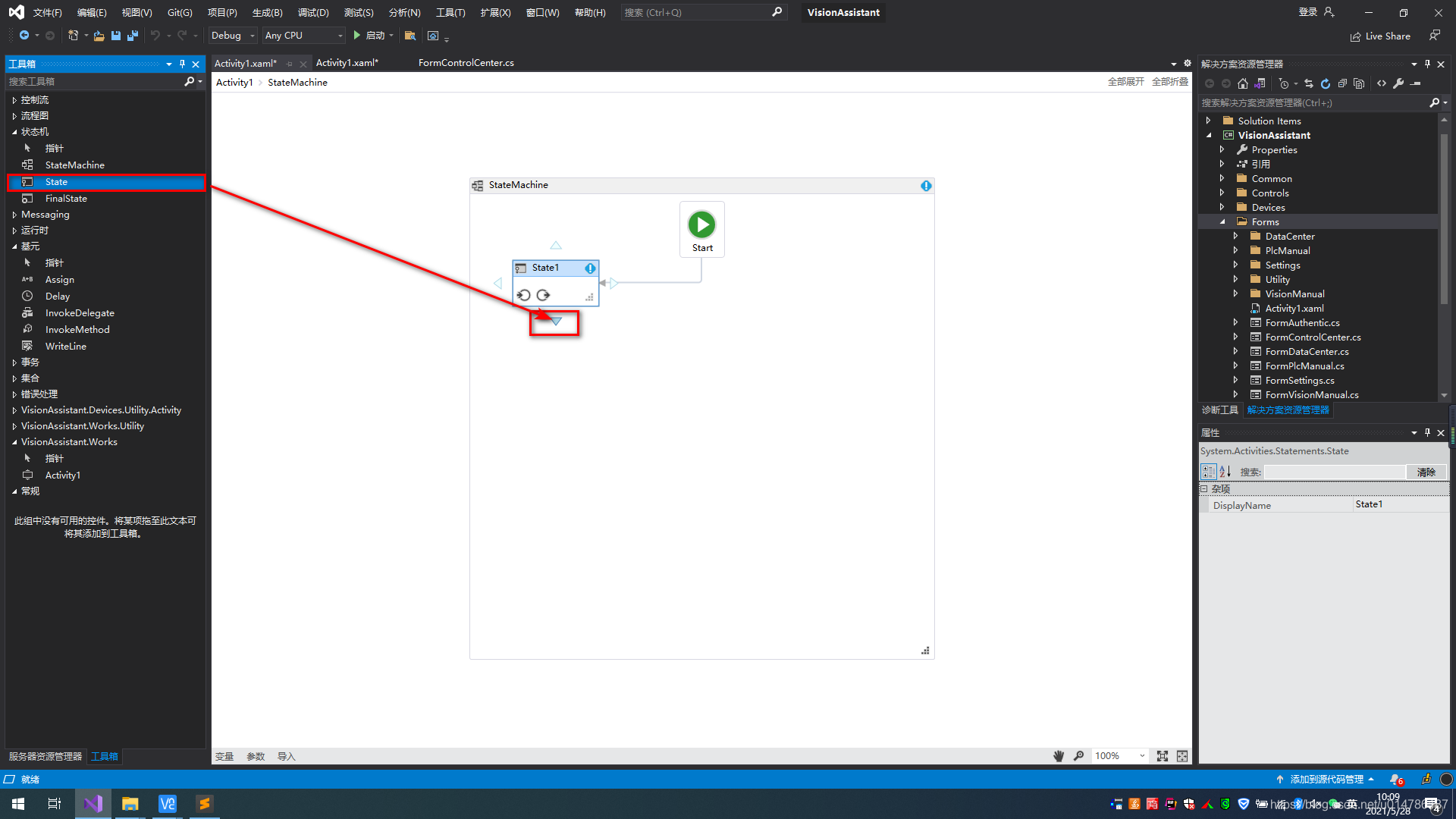

  5. 在工具箱选中"State"，点住鼠标不放开，拖到箭头指的位置(State1下面会出现一个三角形，一直拖到三角形内)后放开
    在这里插入图片描述

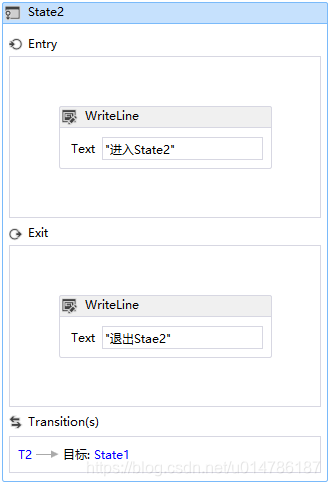

  6. 编辑状态参见编辑状态
    在这里插入图片描述

编辑条件

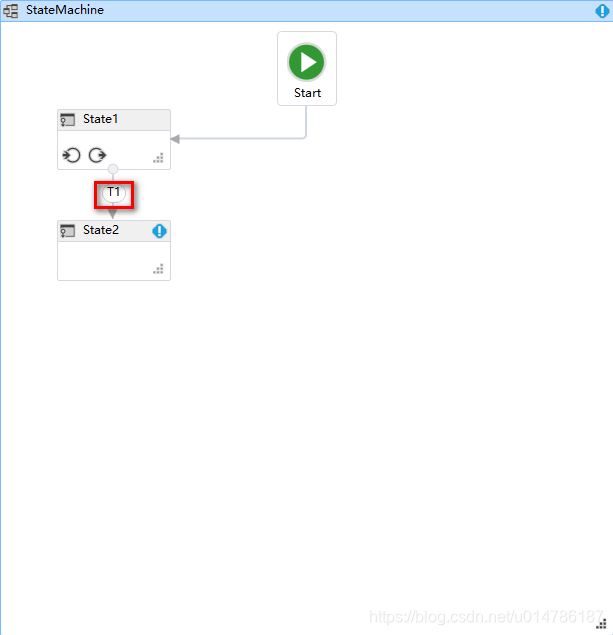

  1. 双击Transition区域
    在这里插入图片描述

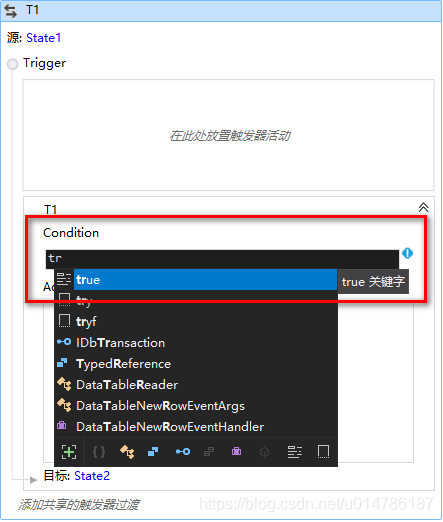

  2. 在Condition输入框内输入true
    在这里插入图片描述

创建转换

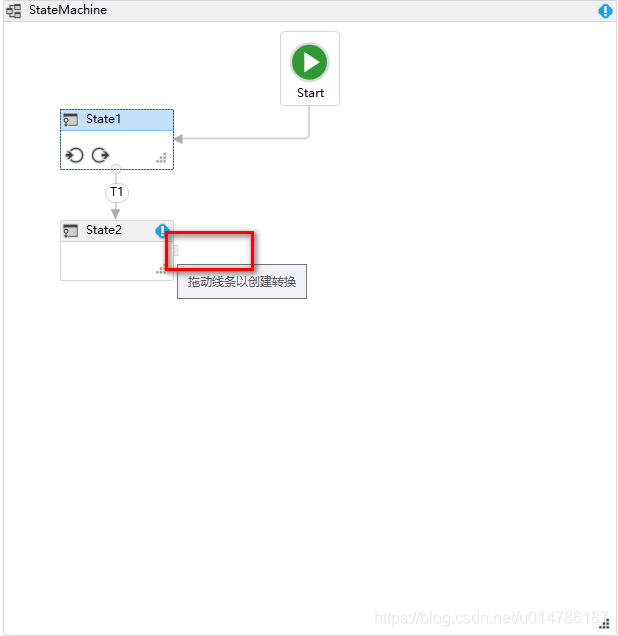

  1. 鼠标放在State的边缘，会出现状态转换的编辑模式
    在这里插入图片描述

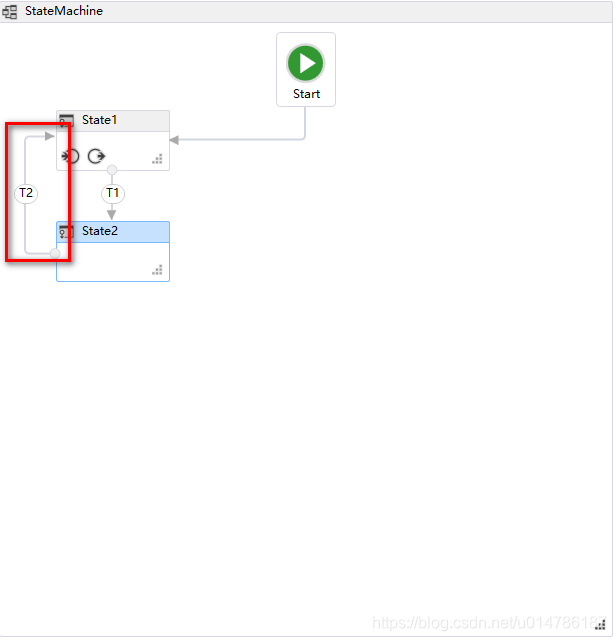

  2. 将State2连接到State1
    在这里插入图片描述

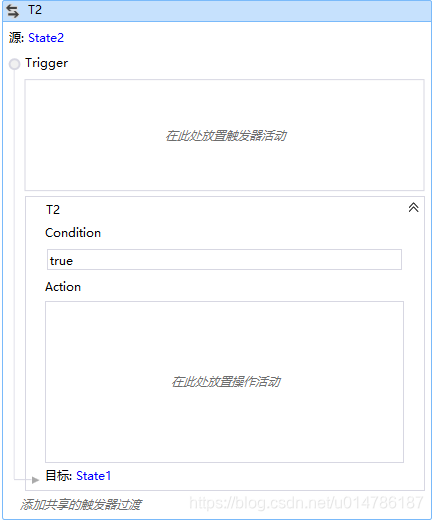

  3. 同样编辑T2的Condition，设置为true
    在这里插入图片描述

运行Workflow

在程序内添加如下代码

WorkflowApplication workflow = new WorkflowApplication(new Activity1());
workflow.Run();

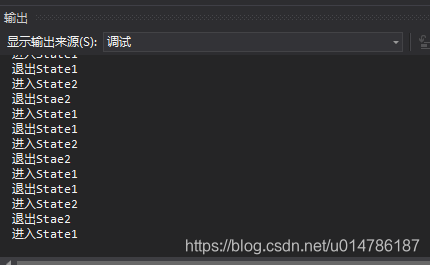

运行结果如下
在这里插入图片描述
