Linux Android 正点原子RK3568替换开机Logo完整教程

0.这优快云是有BUG吗？大家注意：表示路径的2个点号全都变成3个点号啦！

接下来的后文中，应该是2个点都被优快云变成了3个点：

1.将这两个 bmp 图片文件720x1280_8bit拷贝到内核源码目录下，替换内核源码中默认的 logo 图片。注意：此时还缺少电量显示图片

2.编译内核

make distclean
./make.sh；

3.把 boot.img解包

cd kernel
mkdir out
./scripts/unpack_bootimg --boot_img ./boot.img --out ./out/ 注意：boot.img 还缺少包含 ramdisk（编译 Android 时才会生成 ramdisk 镜像）

3.1.生成dtb

如果改动了设备树文件，需要重新编译设备树得到新的 Kernel DTB，然后将它打包进 resource.img
rk3568-atk-evb1-mipi-dsi-720p.dts 和 rk3568-atk-evb1-mipi-dsi-1080p.dts 这两个是正点原子用于编译出厂系统镜像所使用的设备树。rk3568-atk-evb1-ddr4-v10.dts 设备树则是提供给客户使用的，用户在编译内核源码时只需编译这个设备树即可！
这一次由于使用 make.sh 脚本，编译出来了dtb，因此该步骤省略。

4.将一个或多个资源（DTB、图片资源等）打包进 resource.img 镜像

cd out/
cp …/arch/arm64/boot/dts/rockchip/rk3568-atk-evb1-ddr4-v10.dtb ./ 注意：拷贝dtb进resource，但是此时该路径还缺少dtb
cp …/logo.bmp …/logo_kernel.bmp ./
…/scripts/resource_tool logo.bmp logo_kernel.bmp rk3568-atk-evb1-ddr4-v10.dtb

5.将电量图片也打包到 resource.img 中

cd …/u-boot/
./scripts/pack_resource.sh …/kernel/resource.img 说明：将将原有资源和/u-boot/tools/images/中的电量显示图片打包到新的resource.img
cp resource.img …/kernel/ 说明：替换旧的 resource.img

6.将 ramdisk.img、内核镜像 Image、内核 DTB 以及 resource.img打包成一个 boot.img，即生成完整版boot.img

cd … 注意：回到 Android SDK 顶层目录下
make bootimage -j16 说明：命令用于编译 Android 生成 boot.img，在编译过程中会生成 ramdisk.img
说明：输出在/out/target/product/rk3568_r/boot.img 才是最终烧录到开发板 boot 分区的 boot.img

7.开发板烧录过镜像，按住 V+按键（音量+）按键，然后开发板上电或复位，系统将会进入到 Loader 模式

8.烧录boot.img到开发板 boot 分区

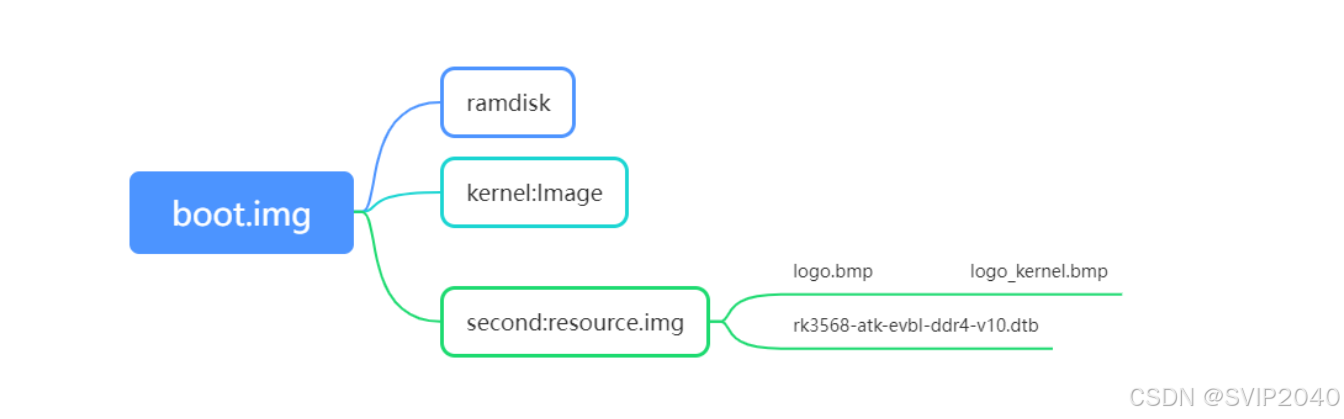

9.文件关系图：
