概述

本篇主要记录看门狗的使用。复位原因查看
《S32K1xx MCU Family Reference Manual》

S32K144使用记录（一）
S32K144使用记录（二）

二、看门狗

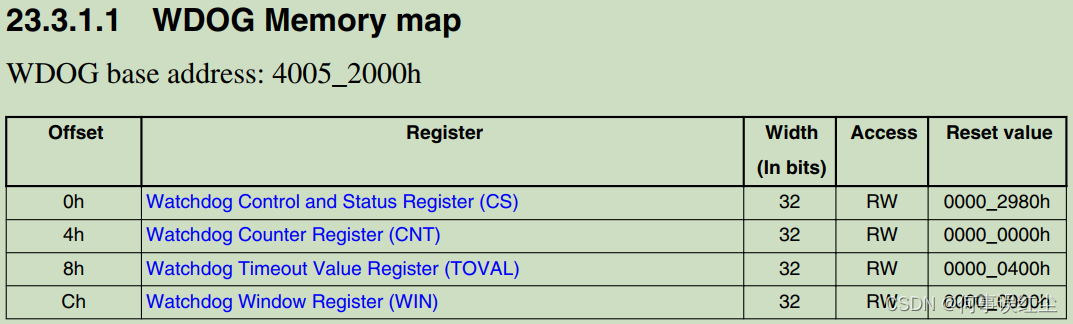

看门狗使用比较简单，相关的寄存器只有四个。

下面就结合驱动函数，对涉及的寄存器内容进行说明。每个寄存器的具体描述可以在手册中查看。

2.1 初始化

看门狗的初始化主要是解锁看门狗、设置时钟、设置超时值、使能看门狗。当前的初始化函数如下：

void WatchDogInitialize(void)
{
#if(WATCH_DOG_EANBLE)
	RTOS_HalDisableScheduler();//disable interrupt
	WDOG->CNT = 0xD928C520;//unlock watchdog
	while((WDOG->CS&WDOG_CS_ULK_MASK)==0);//wait until register unlocked
	WDOG->TOVAL = (500*1);//set timeout value is 1s
	/****
	clock 128K LPO
	256 prescaler
	*************/
	WDOG->CS = WDOG_CS_EN(1)|WDOG_CS_PRES(1)|WDOG_CS_CLK(1);//WDOG_CS_UPDATE(1)|

	while((WDOG->CS&WDOG_CS_RCS_MASK)==0);//wait until new configuration take  effect
	RTOS_HalEnableScheduler();//enable interrupt
#endif
}

1. 控制寄存器涉及五处：
   WDOG_CS_ULK_MASK bit11 读取解锁状态
   WDOG_CS_EN(1) bit7 使能看门狗
   WDOG_CS_PRES(1) bit12 256分频
   WDOG_CS_CLK(1) bit8 LPO clock 低功率振荡器时钟
   WDOG_CS_RCS_MASK bit10 读取重新配置是否成功

2. 解锁时序
   write-once bit必须要先进行unlock操作

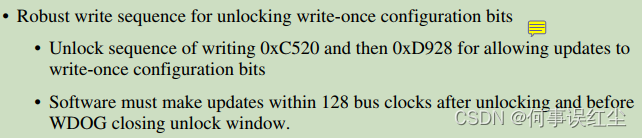

   解锁的要求如下：

3. 计算超时时间
   看门狗时钟源选择 LPO clock(Internal low power oscillator，内部低功率振荡器)，也就是128K。根据256分频，计数+1所需时间就是 1/128K * 256 = 2ms。设置500，也就是看门狗超时500 * 0.2 = 1S。

2.2 喂狗

看门狗的喂狗，主要是刷新计数值。喂狗函数如下：

void PeripheralDriverHal_FeedWatchDog(void)
{
#if(WATCH_DOG_EANBLE)
	RTOS_HalDisableScheduler();//disable interrupt
	//WDOG->CNT = 0xB480A602;//refresh watchdog
	WDOG->CNT = 0xA602;//refresh watchdog
	WDOG->CNT = 0xB480;//refresh watchdog
	RTOS_HalEnableScheduler();//enable interrupt
#endif
}

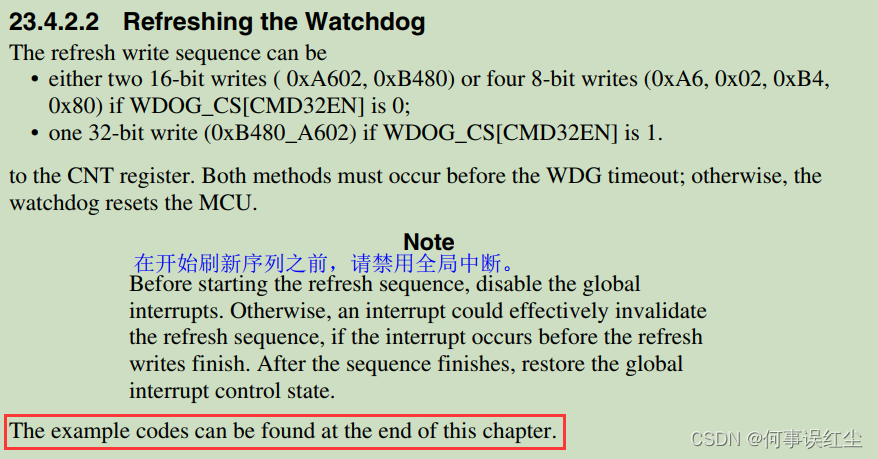

对应MCU手册内的：

注意：
1. 复位后CS寄存器的默认值CMD32EN = 1，是32 bit操作。初始化函数中置为0，后续操作都以16 bit或8 bit操作。
2. 没有初始化的情况下，喂狗会导致复位。
3. 在章节末，有示例代码。

2.3 关闭 - 重开 看门狗

在休眠前关闭看门狗，唤醒后再使能看门狗。

1. 调整看门狗初始化
   WatchDogInitialize函数中，增加WDOG_CS_UPDATE，即

WDOG->CS = WDOG_CS_UPDATE(1)|WDOG_CS_EN(1)|WDOG_CS_PRES(1)|WDOG_CS_CLK(1);

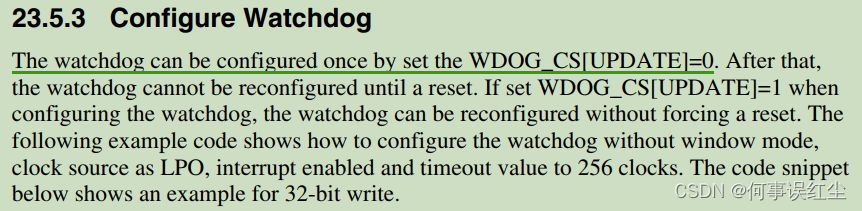

这一点，在章节示例代码中也有提到：

2. 增加两个函数

void WatchDogClose(void)
{
#if(WATCH_DOG_EANBLE)
	RTOS_HalDisableScheduler();//disable interrupt
  WDOG->CNT = 0xC520;//unlock watchdog
  WDOG->CNT = 0xD928;//unlock watchdog
	while((WDOG->CS&WDOG_CS_ULK_MASK)==0);//wait until register unlocked

  WDOG->CS &= ~WDOG_CS_EN_MASK;       //disable watchdog

	while((WDOG->CS&WDOG_CS_RCS_MASK)==0);//wait until new configuration take  effect
	RTOS_HalEnableScheduler();//enable interrupt
#endif
}

void WatchDogReInit(void)
{
#if(WATCH_DOG_EANBLE)
	RTOS_HalDisableScheduler();//disable interrupt
  WDOG->CNT = 0xC520;//unlock watchdog
  WDOG->CNT = 0xD928;//unlock watchdog
	while((WDOG->CS&WDOG_CS_ULK_MASK)==0);//wait until register unlocked

	WDOG->CS |= WDOG_CS_EN(1);

	while((WDOG->CS&WDOG_CS_RCS_MASK)==0);//wait until new configuration take  effect
	RTOS_HalEnableScheduler();//enable interrupt
#endif
}

注意：解锁序列区别于初始化，以16 bit写入。

2.4 中断

希望在看门狗复位前，拉低一个管脚。需要开启看门狗中断。

1. 看门狗初始化

在这里插入代码片

2. 中断函数实现

void WDOG_EWM_IRQHandler(void)
{
  PeripheralDriverHal_GsmModulePowerEnable(0);
}

但是没有调试成功，没有使用示波器查看，复位后读取IO，仍然为高电平。
先保留这一小节，有时间继续调试

添加链接描述：如何验证进入看门狗中断？？？

中断相关寄存器的描述在《Cortex-M4 Devices Generic User Guide》中：

2.5 窗口看门狗和独立看门狗区别

前面所述使用的是独立看门狗

启用窗口模式时，必须在计数器达到最小预期时间值后刷新看门狗；否则，看门狗将重置MCU。最小期望时间值在WIN寄存器中指定。设置CS[WIN]启用窗口模式。

独立看门狗只要在时间到达之前，都可以喂狗。而窗口看门狗必须在设置的窗口范围内喂狗。
窗口看门狗计时更为精准，使用系统时钟源。（点击进入）

复位

1. 软件复位

void SystemSoftwareReset(void)
{
    uint32_t regValue;

    /* Read Application Interrupt and Reset Control Register */
    regValue = S32_SCB->AIRCR;

    /* Clear register key */
    regValue &= ~( S32_SCB_AIRCR_VECTKEY_MASK);

    /* Configure System reset request bit and Register Key */
    regValue |= S32_SCB_AIRCR_VECTKEY(FEATURE_SCB_VECTKEY);
    regValue |= S32_SCB_AIRCR_SYSRESETREQ(0x1u);

    /* Write computed register value */
    S32_SCB->AIRCR = regValue;
}

2. 查看复位原因

程序复位以后，可以通过POWER_SYS_GetResetSrcStatusCmd查看指定复位源的状态（点击进入），从而确定复位原因。
实际上也就是读取复位状态寄存器RCM_SRS：

在上电后增加以下代码，查看原因：

    uint32_t regValue = (uint32_t)RCM->SRS;

    TBOX_PRINT("reset_status = 0x%04x\n", regValue);
    if(((regValue & RCM_SRS_WDOG_MASK) >> RCM_SRS_WDOG_SHIFT) == 1)
    {
      TBOX_PRINT("RCM_WATCH_DOG has occurred\n");
    }
    if(((regValue & RCM_SRS_SW_MASK) >> RCM_SRS_SW_SHIFT) == 1)
    {
      TBOX_PRINT("RCM_SOFTWARE has occurred\n");
    }

休眠

void RUN_to_VLPS (void)
{
	/* Adjust SCG settings to meet maximum
	frequencies value */
	 //scg_disable_pll_and_firc();
	/* Enable SLEEPDEEP bit in the Core
	* (Allow deep sleep modes) */
	S32_SCB->SCR |= S32_SCB_SCR_SLEEPDEEP_MASK;
	/* Allow very low power run mode */
	SMC->PMPROT |= SMC_PMPROT_AVLP_MASK;
	/* Select VLPS Mode */
	SMC->PMCTRL=SMC_PMCTRL_STOPM(2);
	PMC->REGSC |= PMC_REGSC_BIASEN_MASK;
	/* Check if current mode is RUN mode */

	if(SMC->PMSTAT == 0x01)
	{
		/* Go to deep sleep mode */
		__asm("WFI");
	}
}
