1. 概述

以往总是通过串口打印log，但经常因资源限制，无法打印。最近接触到J-Link RTT Viewer，本文目的是记录下使用方法（只需要把J-Link安装目录下的源文件，添加到自己的工程就可以了）。
参考连接：【嵌入式小技巧】STM32 实现 SEGGER RTT 打印（超详细），根据博客自己操作了下。

2. 找到驱动文件

按照如下，进入J-Link安装目录，可以找到源文件的压缩包：
在这里插入图片描述
解压后文件如下：

进入RTT文件夹，这里面就是需要添加到Keil工程的文件：

3. 添加到工程

在keil工程中添加驱动文件的两个.c文件：
在这里插入图片描述
添加初始化程序

SEGGER_RTT_Init();
SEGGER_RTT_printf(0, "Hello world !");

在这里插入图片描述

4. 查看打印结果

启动J-Link RTT Viewer：
在这里插入图片描述
设置下连接方式，选择对应的MCU。这里设置了芯片的资源范围，测试了下，使用auto就可以：

设置好后，就进入了终端界面。在下方会显示连接状态，这里因为MCU已经运行了程序，所以立刻打印了Hello world!：
在这里插入图片描述

5. 封装print_log函数

主要是为了使用更加方便，不用再加终端号：

void print_log(const char * sFormat, ...)
{
	va_list ParamList;
	va_start(ParamList, sFormat);
	SEGGER_RTT_vprintf(BUFFER_INDEX, sFormat, &ParamList);
	va_end(ParamList);
}

6. 遇到的问题

6.1 打印超长数据

当要打印的内容很长，如一个将近2K的CA证书，就会出现打印不全的问题。需要修改默认长度，全局搜索BUFFER_SIZE_UP：
在这里插入图片描述

6.2 不支持打印中文

使用模组ping谷歌，响应信息，发现打印中文会乱码：
在这里插入图片描述

6.3 通用打印格式 - 预定义宏

#define LED_DEBUG_ENABLE

#if defined(LED_DEBUG_ENABLE)
#define led_debug(...)  rtt_print_log(__VA_ARGS__)
#else
#define led_debug(...)
#endif

led_debug("%s: %s: %d\n", __FILE__, __func__, __LINE__);

实际打印效果：

…/User/nb_device_led.c: rgb_led_on: 114

参考链接：KEIL编译器预处理器和预定义宏(include,ifdef,def等)。

6.4 时间戳和打印颜色

Jlink RTT Viewer增加时间戳+打印不同颜色优先级LOG
增加时间戳，需要MCU内具有相应接口。

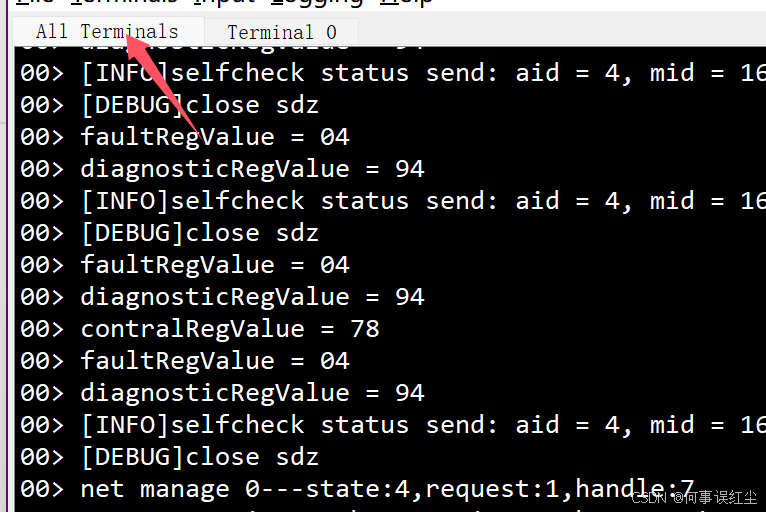

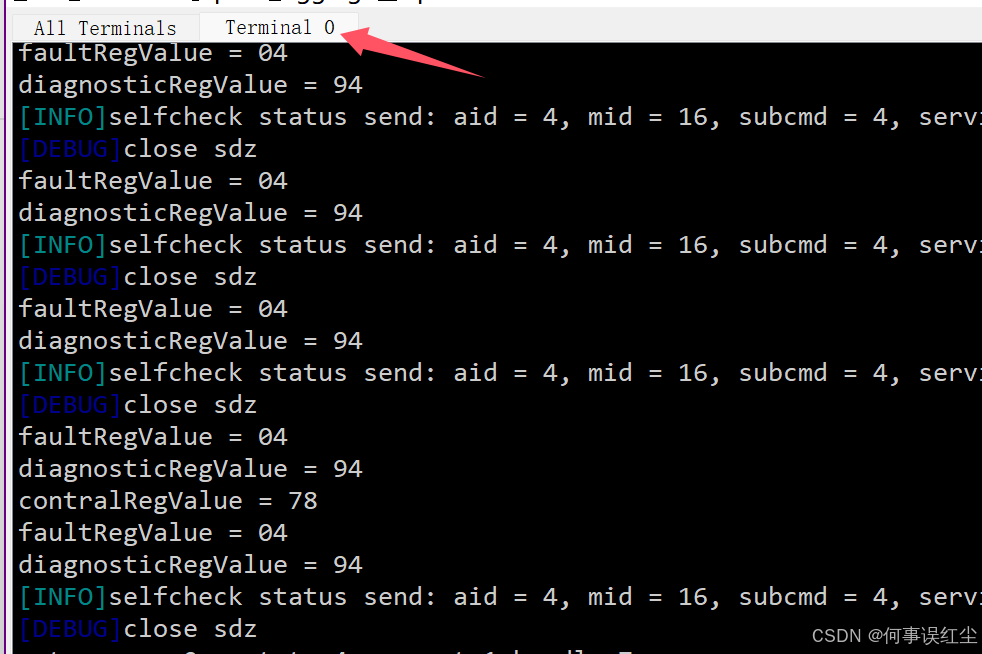

不能在All Terminals中显示颜色，只能在对应编号的Terminals显示颜色
在这里插入图片描述

6.5 SEGGER_RTT_vprintf 和 SEGGER_RTT_printf

void LogHalRttPrint(const char *format, ...)
{
    va_list ParamList;
    va_start(ParamList, format);
    SEGGER_RTT_vprintf(0, format, &ParamList);
    va_end(ParamList);
    // SEGGER_RTT_printf(0, format);
}
