今夜无眠，写此博客！

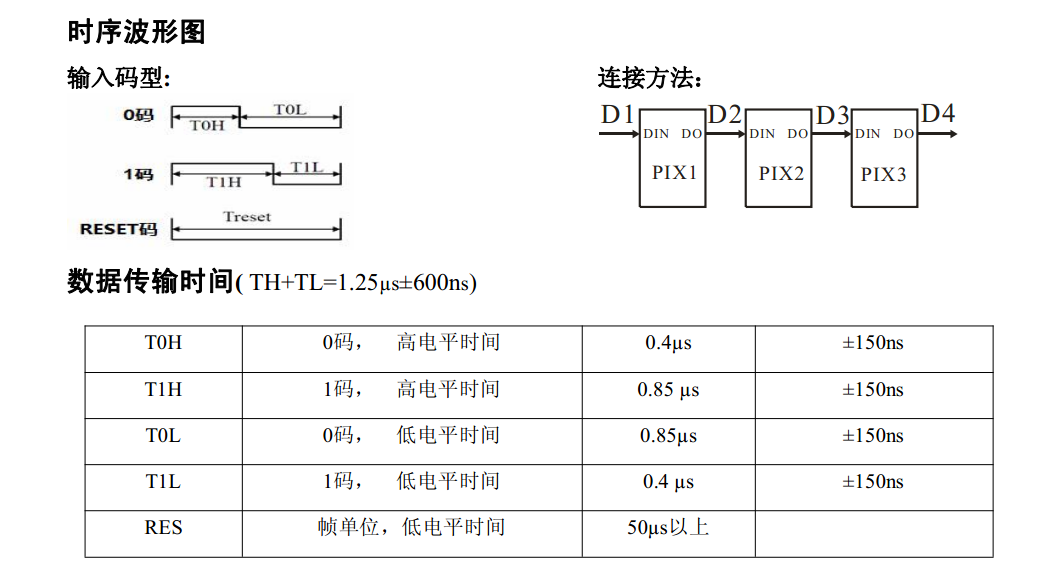

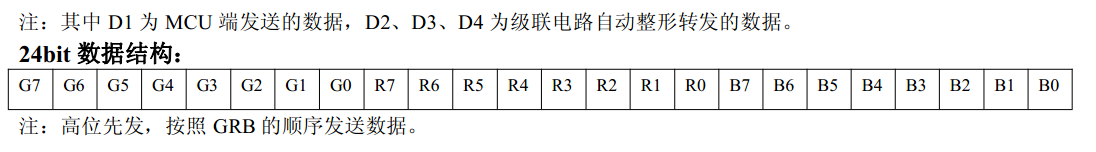

我们先来看时序图！

#include <STC15F2K60S2.H>
#include "intrins.h"

sbit WS2812 = P1^7;

#define numLEDs 8   //灯的个数
unsigned char buf_R[numLEDs] = {0};//颜色缓存
unsigned char buf_G[numLEDs] = {0};
unsigned char buf_B[numLEDs] = {0};

void RGB_Set_Up();  //送0码
void RGB_Set_Down(); //送1码



void HAL_Delay(unsigned int t)
{
		unsigned int x,y;
	  for(x=114;x>0;x--)
	  for(y=t;y>0;y--);
}



//复位延时
void Delay50us()		//@22.1184MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 2;
	j = 15;
	do
	{
		while (--j);
	} while (--i);
}


//1码，高电平850ns 低电平400ns 误差正负150ns
void RGB_Set_Up()
{
		WS2812 = 1;
	  //经过逻辑分析仪调试的的延时
		_nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_();
	  _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_();_nop_();
		WS2812 = 0;
}

//1码，高电平400ns 低电平850ns 误差正负150ns
void RGB_Set_Down()
{
		WS2812 = 1;
	  //
