CPC2123 某宝价格在几毛钱，我们就以这个来讲一下LCD背光驱动电路。

DC/DC 系统输入输出电流电压满足公式 Vin *Iin *η=Vout *Iout 。输出电压由串联的 LED 个数和每个 LED 的导通电压决定，输出电流由并联 LED 个数以及每个 LED 的电流决定。输入电压由系统给出，我们可以很容易的计算输入电流。根据以上的值选取合适的外围器件。假设效率 η=80%(实际通常会高于该值)。每颗 LED 在 20mA 电流时导通电压为 3.2V。M为每串 LED 个数，N为串数。Vout =3.2*M，Iout=20*N。

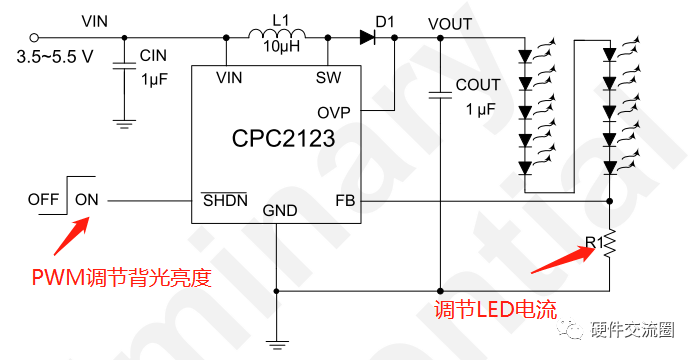

典型应用一如下：

如下图所示，输出电压约 32.3V，输出电流为 20mA。当输入电压 3.6V 时，输入平均电流约225mA。电感L1推荐采用一个饱和电流500mA，10μH 具备低磁芯损耗和低DCR的电感。D1推荐采用一个反向击穿电压不低40V，导通电流大于 500mA 的肖特基二极管。输出电容COUT 推荐采用 1μF,耐压 50V 的 X7R或者X5R 陶瓷电容。OVP引脚接VOUT，设定40V过压保护。生产装配过程中，LED没有接入，VOUT升到40V，系统进入OVP关断BOOST，不再从电池抽取大电流。
