04、什么是“线与”逻辑， 硬件怎么实现？

什么是“线与”逻辑， 硬件怎么实现？

线与逻辑是多个输出信号相连可以实现与的功能。

首先说一下，什么是与门？

它的逻辑表达式是这样的：

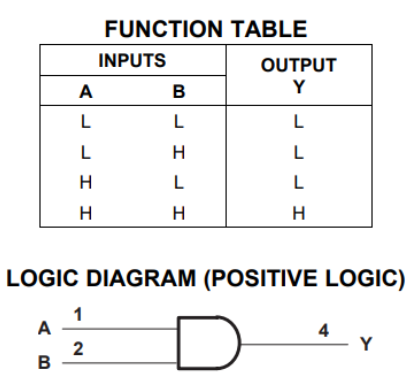

真值表是这样的：

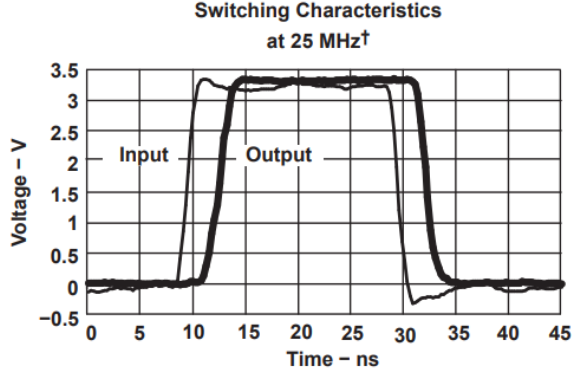

25MHz时的开关特性是这样的：

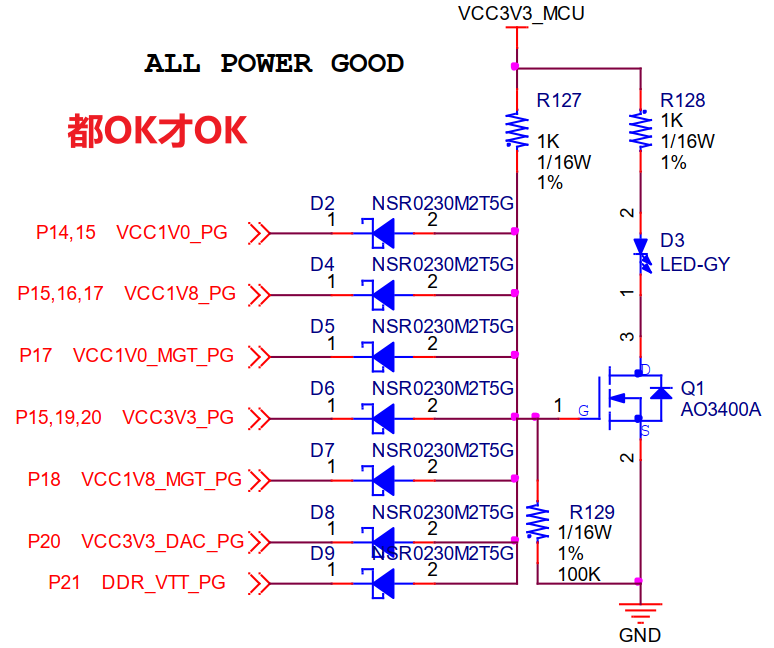

硬件上一般怎么用，看下面的实际运用原理图

AO3400A是一个N沟道的MOS，PG为高表示电源准备好（POWER GOOD）；

只要有一个电源没准备好，NMOS
