【蓝牙】如何新建一个BLE GATT SERVICE

nRF52840 搭建GATT Service传送门

本文基于高通平台QCC5121

---

1.BLE GATT SERVICE 结构

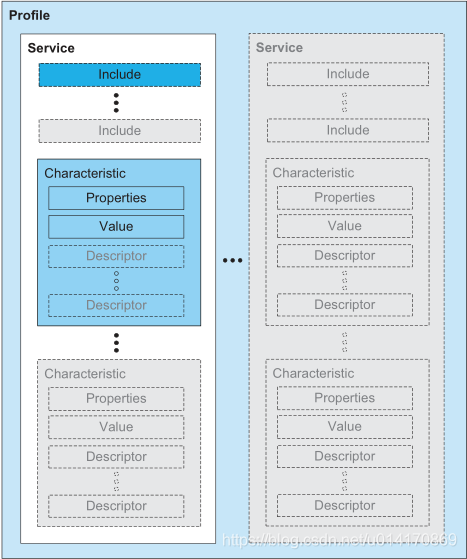

GATT的服务（service）是为了实现设备的某些功能或特征，是一系列数据和行为的集合。如下图所示，一个服务通常由特征（characteristic）或其他服务的引用组成，每一个特征都包含一个值和关于这个值的信息。在这里实现一个服务，即指定该服务的相关参数，在工程中添加相关变量和函数以处理信息。



2. 实现环境

芯片：QCC5121

调试工具：TRB2000,

库：ADK6.3

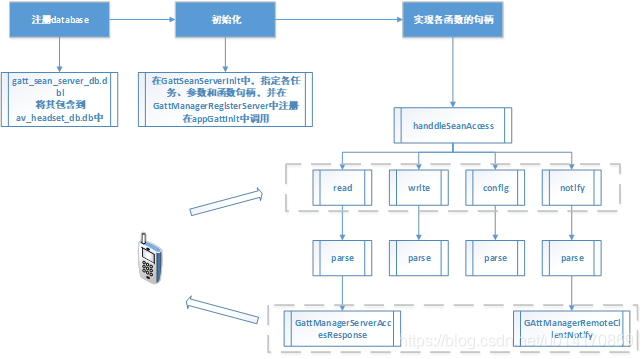

3.添加服务思路

由于高通提供了gatt service的注册工具，方便我们使用，所以我们首先根据规则注册一个服务到database中；之后在appGattInit初始化的时候，调用本服务的初始化函数；最后根据设计的服务的各功能实现其对应的句柄，实现各功能，最后指向其库函数，完成相应的动作。



4. 具体实现

4.1 添加gatt_server_database

在工程编译之前，编译器首先会调用gattdbgen.exe来生成gatt database,这是为了方便用户无需手动添加service的相关特性到工程中，并自动分配service编号，方便管理。这里用户只需新建一个.dbi文件，并将该文件包含在av_headset_db.db文件，gattdbgen.exe会根据其内容其生成.h和.c文件，添加到工程里。

测试时，我们建立两个特征，一个read特征，包含了read和notify的属性，另一个write特征，包含write属性。由于服务和特征均需要UUID，为避免重复，这里从0xEEE0开始指定UUID，新建一个gatt_sean_server_uuids.h，写入以下内容：

#ifndef __SEAN_UUIDS_H__
#define __SEAN_UUIDS_H__

#define UUID_SEAN_SERVICE						0xEEE0
#define UUID_SEAN_READ							0xEEE1
#define UUID_SEAN_WRITE							0xEEE2

#endif /* __SEAN_UUIDS_H__ */



这里我们新建一个gatt_sean_server_db.dbi， 打开后写以下内容：

#ifndef __GATT_SEAN_SERVER_DB_DBI__
#define __GATT_SEAN_SERVER_DB_DBI__

#include "gatt_sean_server_uuids.h"

primary_service {
    uuid : UUID_SEAN_SERVICE,
    name : "SEAN_SERVICE",
    characteristic  {
        uuid        : UUID_SEAN_READ,
        name        : "SEAN_READ",
        flags       : [ FLAG_IRQ , FLAG_DYNLEN ],
        properties  : [ read , notify ],
        value       : 0x0,
        client_config {
            flags   : [ FLAG_IRQ , FLAG_DYNLEN ],
            name    : "SEAN_NOTIFICATION"
        }
    },

    characteristic {
        uuid        : UUID_SEAN_WRITE,
        name        : "SEAN_WRITE",
        flags       : [ FLAG_IRQ , FLAG_DYNLEN ],
        properties  : [ write ],
        value       : 0x0
    }
},
#endif /* __GATT_SEAN_SERVER_DB_DBI__ */

这里flags用到了”FLAG_IRQ”和“FLAG_DYNLEN”，其含义如图 4‑1所示。

 保存后关闭，在av_headset_db.db中添加

#include "gatt_sean_server_db.dbi"

即可，之后工程重新编译，会发现在av_headset_db.h中多出了这一段，这些宏在注册gatt服务时会用到。

#define HANDLE_SEAN_SERVICE             (0x0019)
#define HANDLE_SEAN_SERVICE_END         (0x001e)
#define HANDLE_SEAN_READ                (0x001b)
#define HANDLE_SEAN_NOTIFICATION        (0x001c)
#define HANDLE_SEAN_WRITE               (0x001e)

注意这里primary_service使用到了JSON格式，其中的语法要严格遵循，否则会在漫长的编译过程后会迎来报错。

工程重新编译后，本应当自动生
