杰理之中断源【篇】

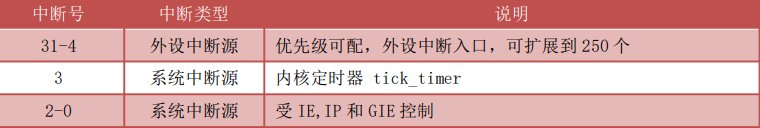

CPU中断源可分为系统中断源和外设中断源在这里插入图片描述

### 杰理芯片 GPIO配置 针对杰理芯片中的GPIO配置,可以基于官方SDK进行开发。由于官方并未提供独立的GPIODemo,因此需自行编写相应代码来满足特定需求。 #### 配置流程 在`iocap_init`函数中完成基本设置,包括输入选择、IO配置以及超时设定等操作[^3]: ```c int iocap_init(u32 port) { log_info("%s[port:0x%x]", __func__, port); iocap_input_io_sel(port); // 输入选择 iocap_config(); // IO配置 iocap_timeout_set(); // 设置超时时间 return 0; } ``` 接着,为了实现具体的GPIO功能,还需进一步处理中断源并注册相应的回调函数。通常情况下,会涉及到如下几个方面的工作: - **指定触发条件**:可以选择上升沿、下降沿或是双边缘触发方式。 - **安装中服务程序(ISR)**:当检测到指定事件发生时执行预设的任务逻辑。 下面给出一段简单的伪代码用于说明如何为某个端口上的特定引脚添加中响应机制: ```c // 假定我们要监听PORTB上第1号位的变化情况 void setup_gpio_interrupt() { // 初始化GPIO模块... // 设定为输入模式,并开启内部拉电阻 gpio_set_mode(PORTB, PORT_PIN_1, INPUT_PULLUP); // 注册ISR至NVIC控制器 NVIC_EnableIRQ(GPIO_IRQn); // 定义边沿敏感度(此处假设采用下降沿触发) EXTI_SetTriggerSource(PORTB, PORT_PIN_1, FALLING_EDGE); // 清除任何现存的状态标志以防干扰后续判 EXTI_ClearFlag(PORTB, PORT_PIN_1); } // 当外部中请求到来时调用此方法 void GPIO_IRQHandler(void){ if (EXTI_GetStatus(PORTB, PORT_PIN_1)){ // 执行实际业务逻辑... // 别忘了清除状态标记以免造成重复触发 EXTI_ClearFlag(PORTB, PORT_PIN_1); } } ``` 上述例子展示了怎样构建一个完整的GPIO链路,从硬件资源准备到最后的服务例程定义都进行了覆盖。值得注意的是,不同型号之间可能存在细微差异,所以在移植过程中应当参照具体产品的手册来进行适当调整。
