注：本文为“ PCB 颜色”相关合辑。

略作重排，未整理去重。
如有内容异常，请看原文。

一文帮你全部搞定 PCB 颜色不同有区别

PCB 电路板之家 2024 年 12 月 04 日 08:20 江苏

一、PCB 颜色代表什么意思？

PCB 颜色一般是指拿到一块 PCB 板时最直观看到的板子上的油色，PCB 表面的颜色就是阻焊剂的颜色。PCB 板染色颜料是一种硬化树脂，主体树脂是无色近透明的，绿色和其它颜色一样都是色粉的配色。

我们通过丝网印刷将颜色印刷到 PCB 上。PCB 颜色有绿色、黑色、蓝色、黄色、紫色、红色和棕色。还有一些厂家别出心裁地开发出了白色、粉色等多种颜色的 PCB。

二、PCB 颜色不同有区别吗？

1、绿色 PCB

绿色 PCB是最流行的颜色。因此有很多人一直误以为 PCB 是绿色的或者说大部分是绿色的，绿色增加了PCB 的清晰度，因为绿色的 PCB 会与白色的文字产生鲜明的对比，从而增强可读性。

此外，绿色 PCB 表面处理会反射更少的光线，有助于减少眩光。

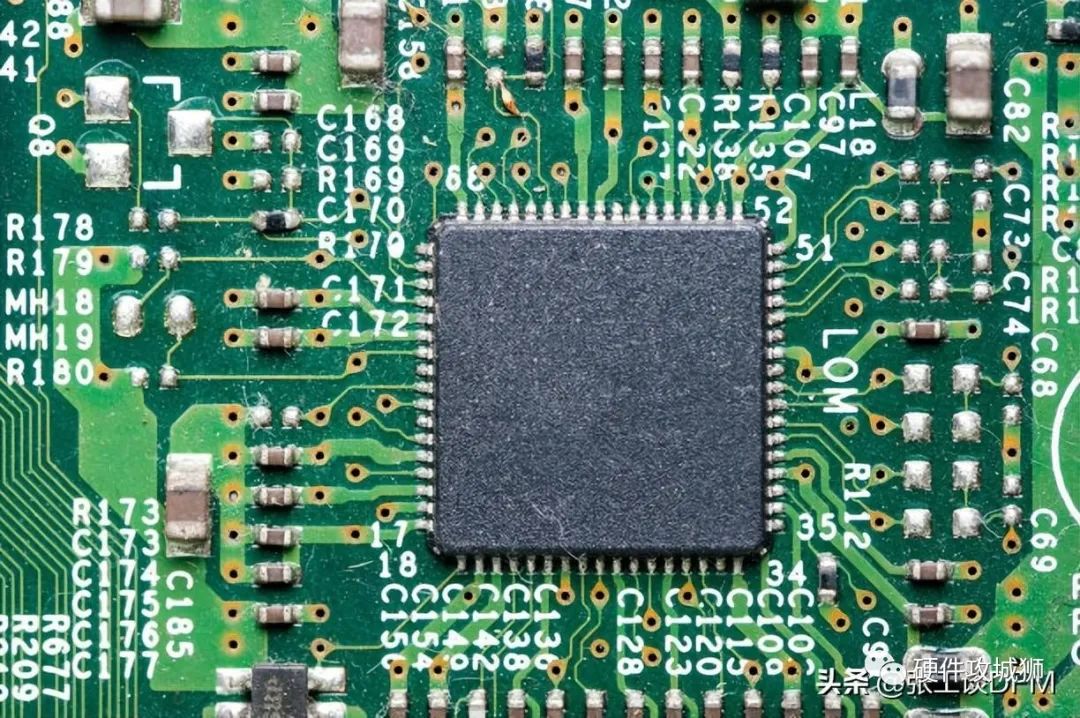

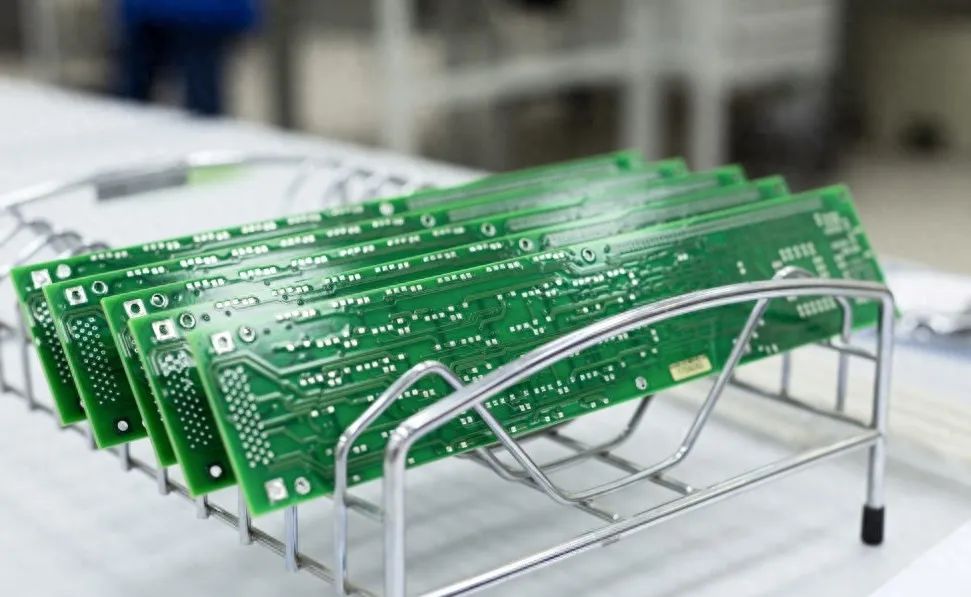

绿色 PCB

2、白色 PCB

白色 PCB在各种环境下看起来干净利落，越来越受欢迎。但由于白色 PCB容易隐藏走线，所以白色 PCB 仍不是首选。但白色 PCB 在黑色丝网印刷中看起来对比特别明显。

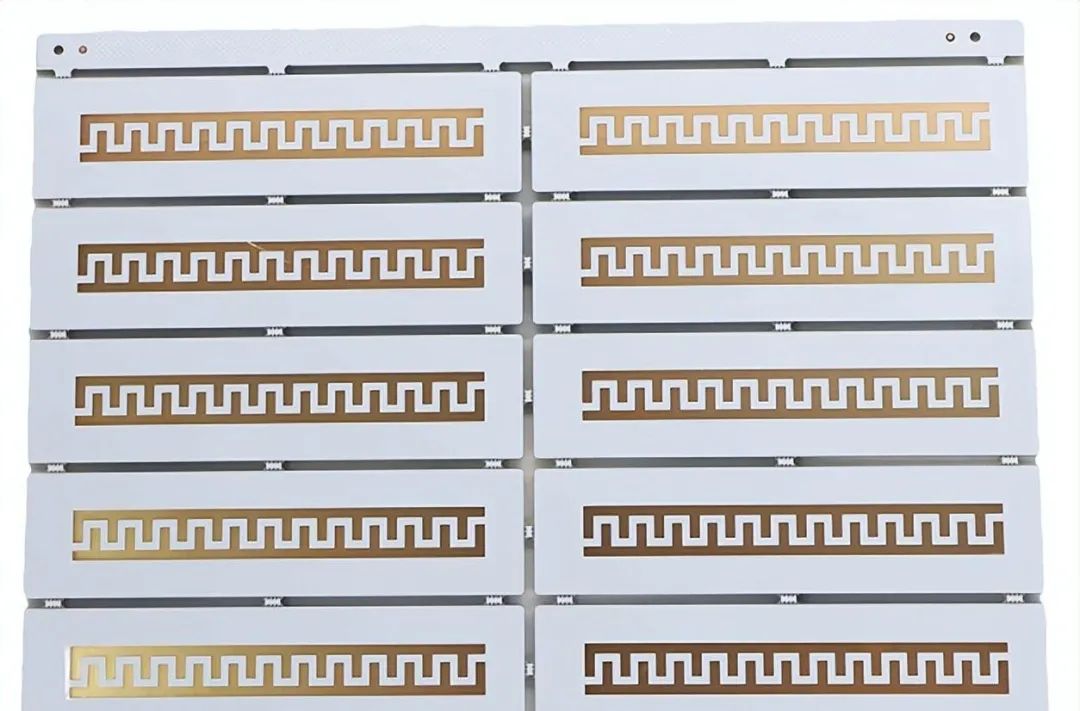

白色 PCB

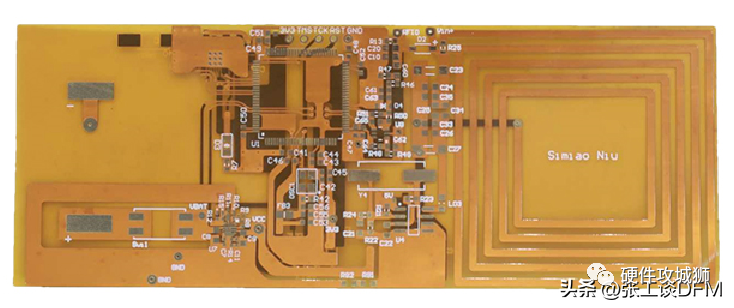

3、黄色 PCB

之前用黄色 PCB比较多，但现在已经没有那么实用了。黄色 PCB 可以快速满足风格、清洁度和可见性等不同需求。黄色 PCB 有一个明显的缺点：与走线和丝网印刷的对比度差。

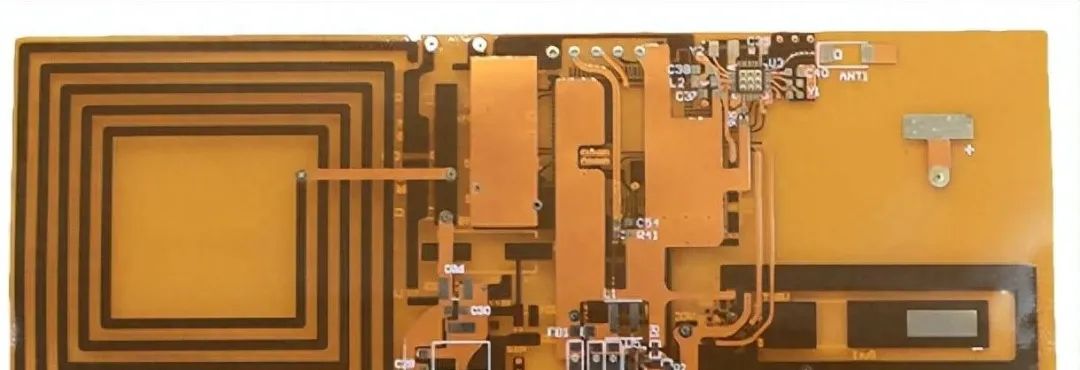

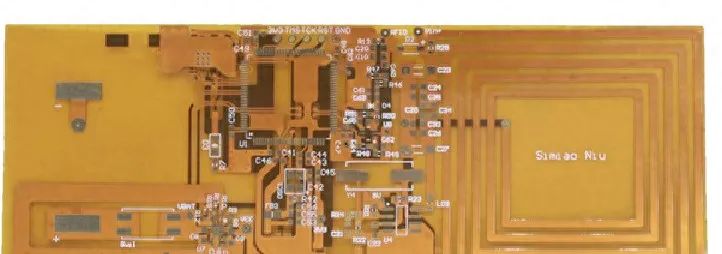

黄色 PCB

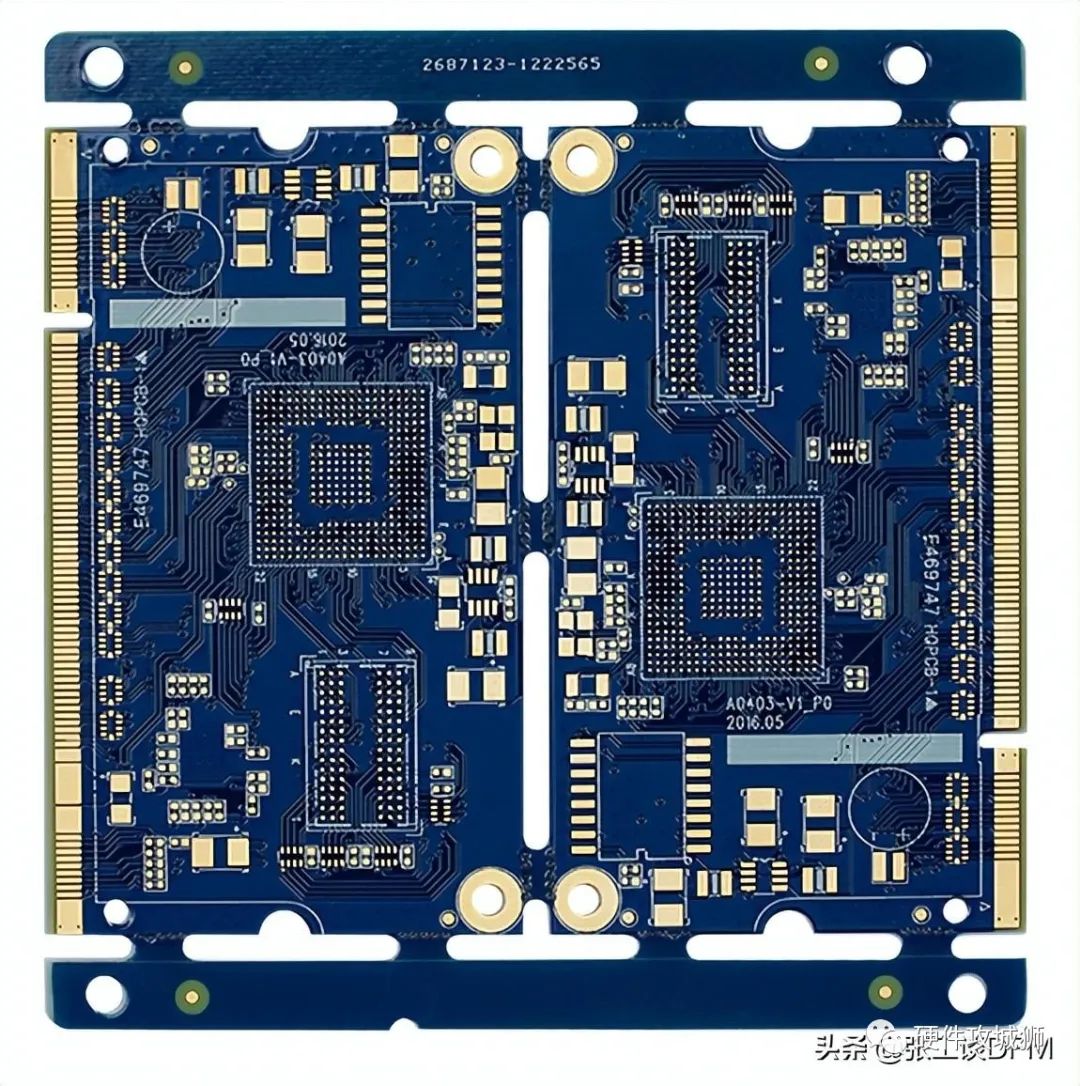

4、蓝色 PCB

蓝色 PCB被认为是用于标签的厚板，因为它提供了显着的丝网印刷对比度。这种 PCB 颜色不像绿色 PCB、黑色 PCB 或白色 PCB 那样引人注目，但蓝色 PCB 是 PCB 颜色的首选，因为它提供了极好的审美选择。蓝色 PCB 安装在 LCD 上是比较好的，因为蓝色 PCB 不会产生鲜明的对比边缘和明亮的背景颜色。

蓝色 PCB

5、红色 PCB

由于红色 PCB的一些优势，许多 PCB 制造商热衷于采用红色。红色 PCB 提供了极佳的可视性，并清楚地定义了迹线、平面和空白区域的对比度。丝印在红色 PCB 的映衬下显得非常漂亮。

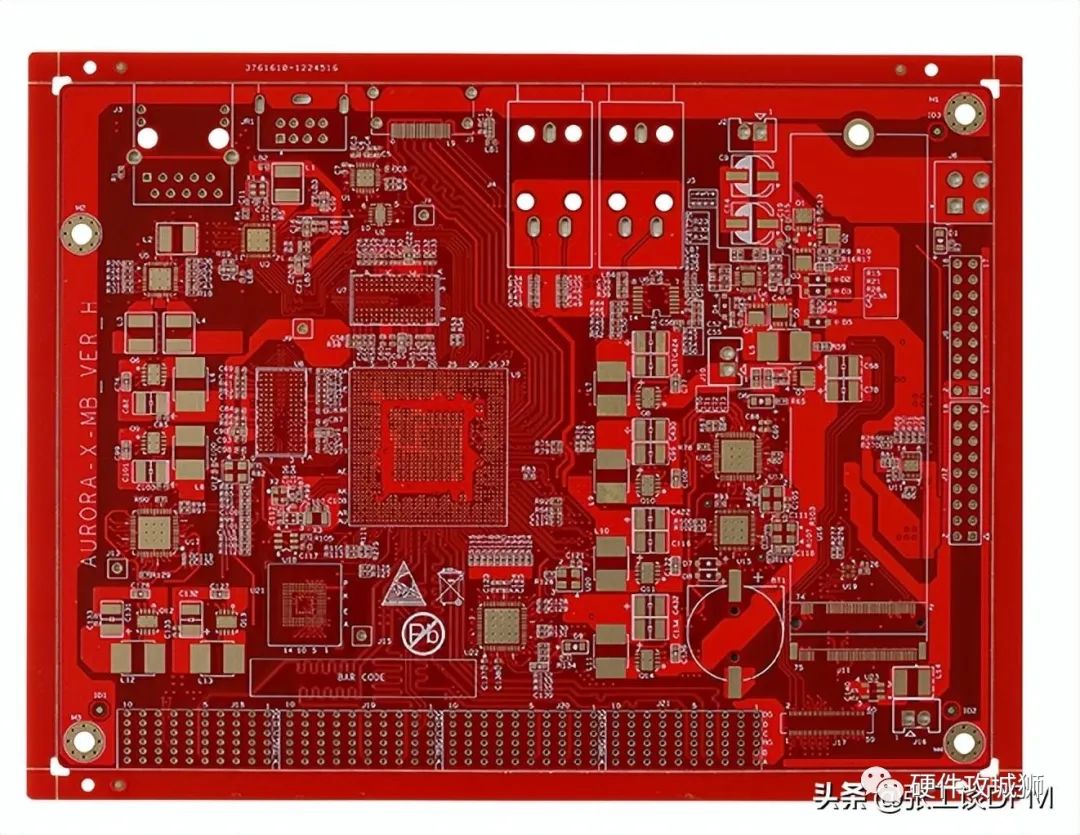

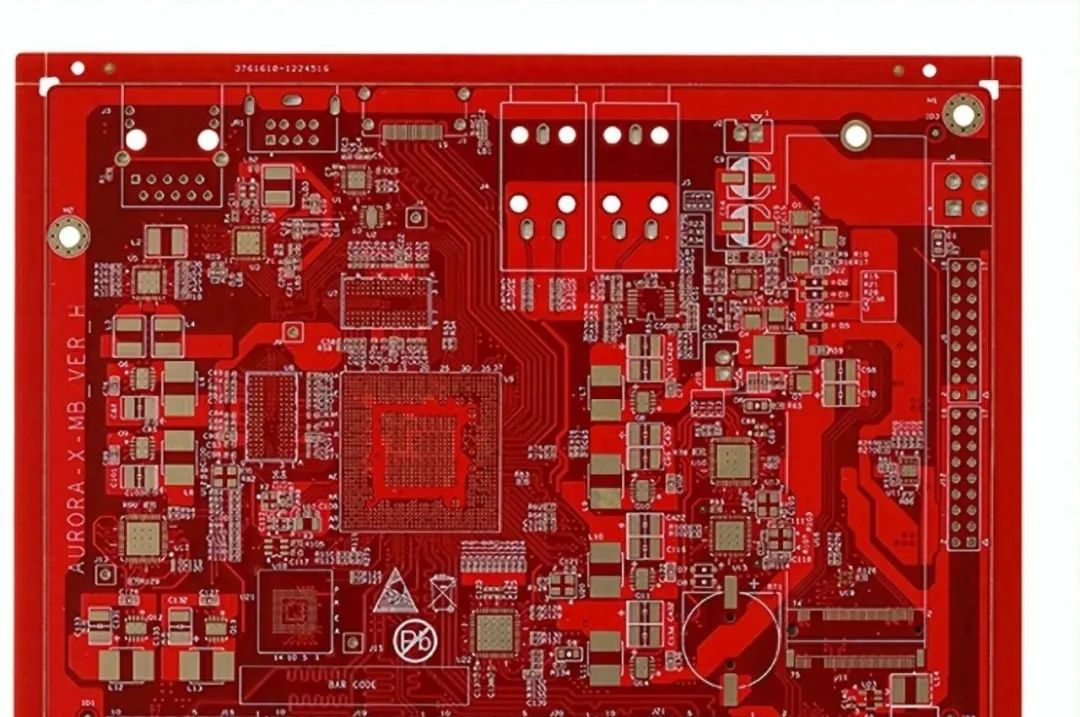

红色 PCB

6、黑色 PCB

黑色 PCB与白色 PCB 一样受欢迎。这两种 PCB 颜色产生低对比度，可以轻松标记重要组件。但是，黑色 PCB 和白色 PCB 的主要缺点是特定细节可能会聚光并有小阴影。这个阴影使追踪变得困难。因此，在各种高温应用中不宜使用黑色 PCB，因为黑色 PCB 可能会使丝网印刷变色。而且，黑色 PCB 板是钴和碳的混合物，导电性可能会比较差。

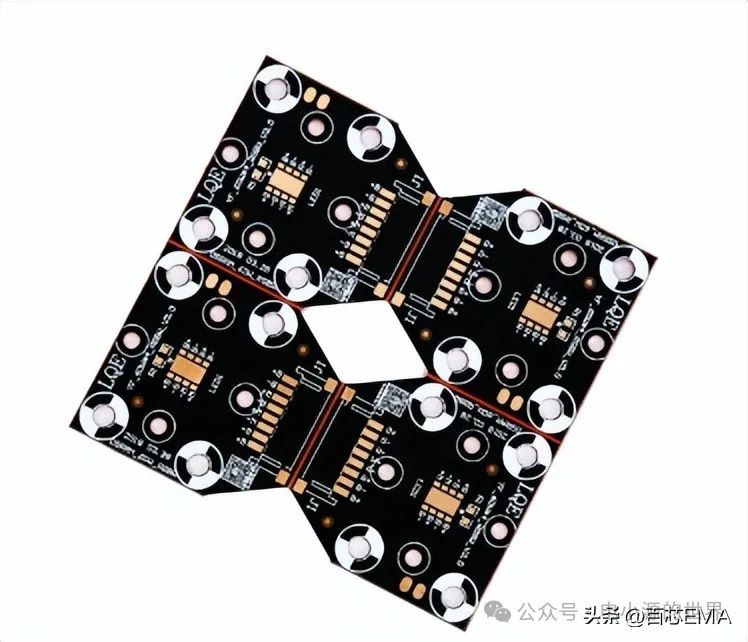

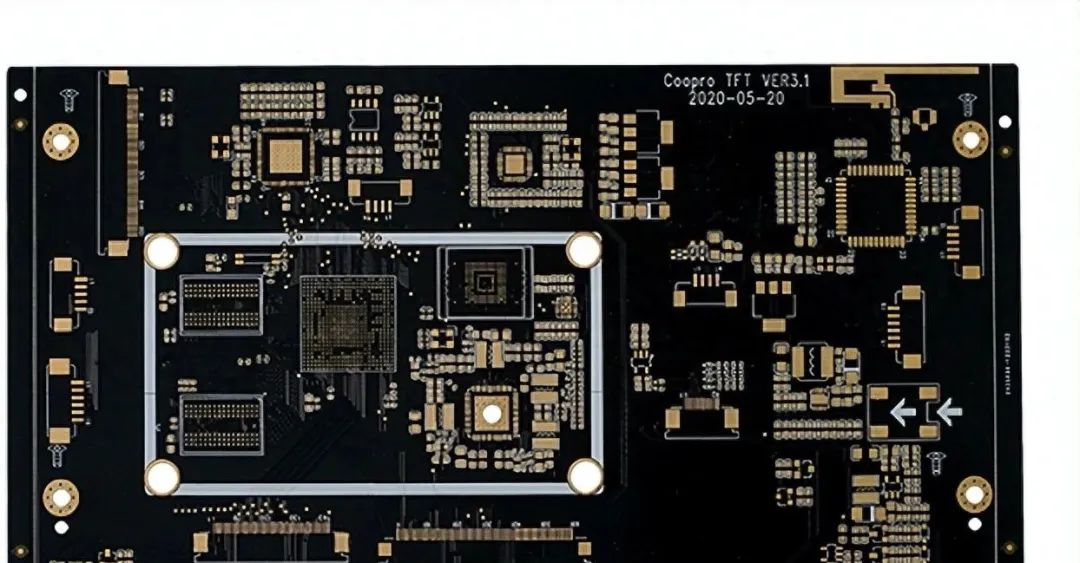

黑色 PCB

三、PCB 颜色是由哪个工序完成？

不同的颜色不会影响 PCB 的制造方式。铜仍然放置在一侧或两侧，随着铜的添加或去除，PCB 变得光滑。PCB 上的铜层非常薄，这就是绿色如此突出的原因。

薄铜层最终在焊接过程中被覆盖，以防止其氧化，阻焊层就是这样做的。 在许多情况下，它也是绿色的标准配置。在其他颜色中，铜不会清楚地显示出来，因此很难看到痕迹在哪里。

绘制完痕迹后，将组件放置到位。这些需要根据电路板图焊接到位。最后，在组件就位后，对电路板进行测试。如果可行，它们就会投入生产。

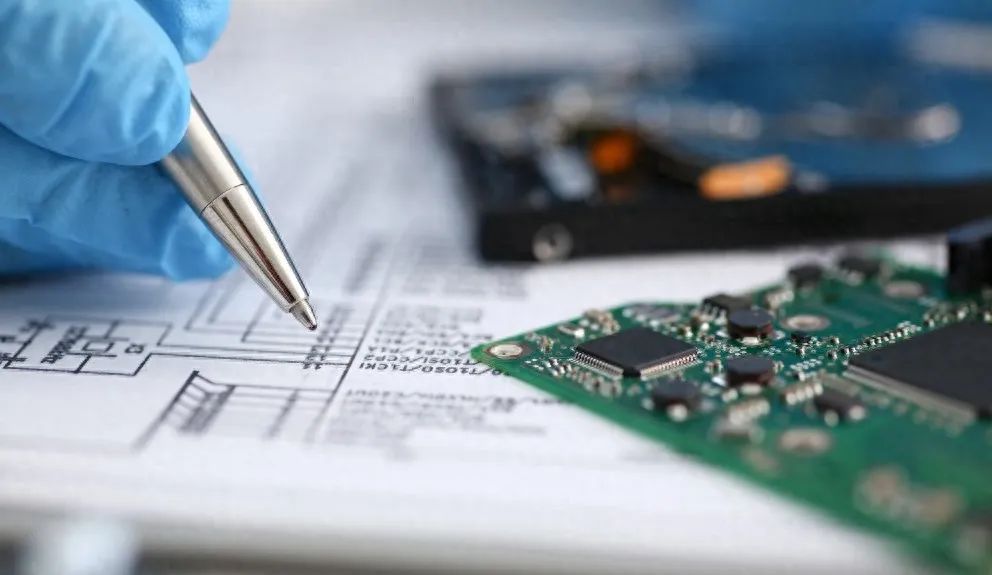

大多数印刷电路板需要由工程师设计，在投入生产之前需要制作原型。

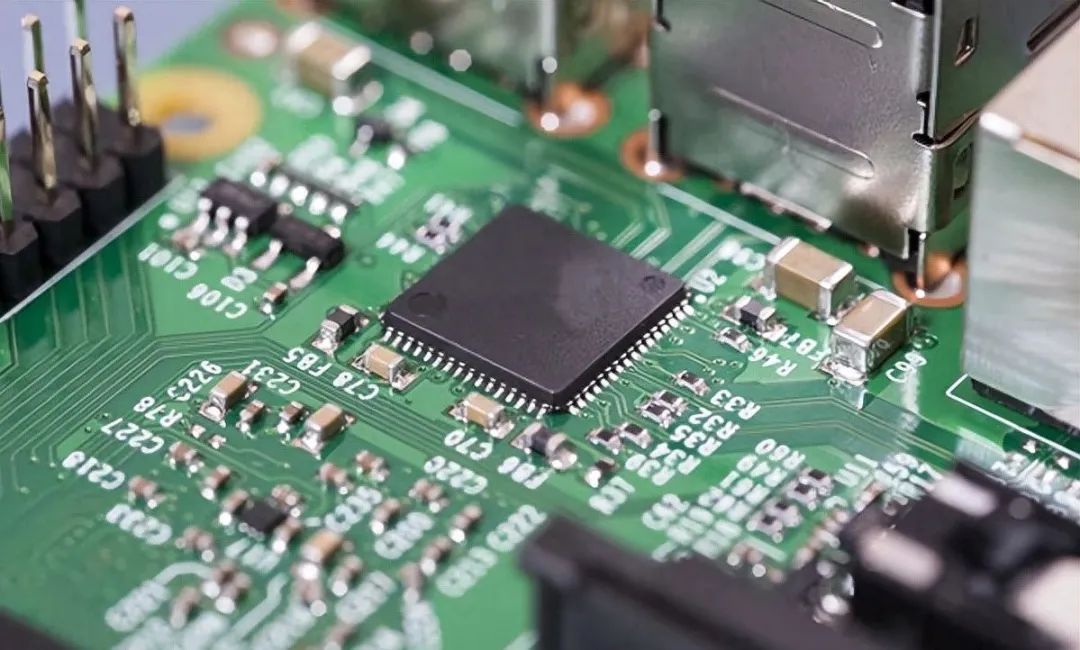

PCB

四、为什么现在大部分 PCB 为绿色？

这主要是因为绿色阻焊工艺最为成熟简单，绿色 pcb 板也比较环保。电路板的颜色除了绿色，还有白、黄、红、蓝、哑光，甚至还有菊花、紫、黑、亮绿等。白色之所以存在，是因为我们必须用它来制作灯具。

而使用其他 pcb 颜色主要是为了区分不同的产品样品。在公司的整个阶段，从研发到产品落地，取决于 PCB 的各种用途。实验 pcb 板颜色可能为紫色，按键 pcb 颜色为红色，电脑内部 pcb 颜色为黑色。

下面列出了几点选用绿色 PCB 的原因：

1、玻璃环氧树脂材料

玻璃环氧树脂是一种用于制造电路板阻焊层的材料。 这种材料过去呈绿色，成为行业中所有装配工使用相同玻璃环氧树脂的标准颜色。后来玻璃环氧树脂也引入了一些颜色，但装配商总是考虑使用绿色。

2、绿色与白色印刷文字的对比

装配工经常发现扫描绿色电路板既简单又省时，因为他们已经习惯并且非常熟悉这种颜色。他们说扫描一些不同颜色的电路板需要很多时间。另一个原因是与其他颜色相比，绿色在扫描时对眼睛造成的压力较小。使用绿色是因为它还与电路板布线上以白色打印的文本形成对比。

3、在军事上用的比较多

军事标准如何对电路板的绿色影响很大。很多人认为绿色用于军事目的的电路板中非常有效。军方要求供应商提供绿色电路板，而这些供应商也向其他客户供货。这些电路板最终成为军方供应商的剩余产品。因此，不仅装配工、生产线工人或其他客户考虑绿色，军队也接受电路板的绿色。

PCB

4、阻焊层的暴露率

电路板需要更高的焊接率， 也有其他颜色，但它们不能为电路板提供更高的阻焊层。那些具有深色的颜色，如蓝色、白色或棕色，具有高色素沉着，因此它们具有深色阻焊层。主要是白色和黑色阻焊层曝光率高。但是绿色为工人的暴露率和设计中的高容忍度提供了深色阴影。

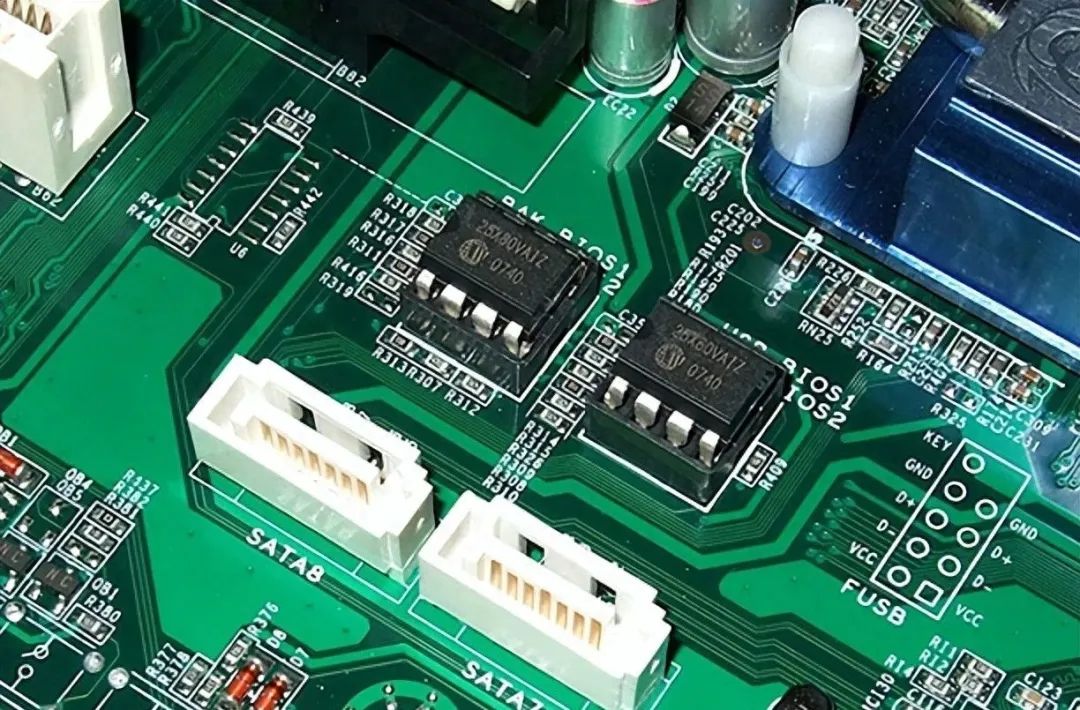

5、绿色 PCB 机器识别性更好

一般来说，电子产品都要经过制板和元器件的贴片焊接。在黄色灯房中制作电路板有几个步骤。PCB 颜色为绿色时，在黄灯房视觉效果更好。但这不是主要的。

焊接贴片时，必须通过在焊膏、贴片和背面的 AOI 上刷锡来检查。这些工序都需要光学定位和校准，绿色 PCB 底色对仪器的识别效果更好。

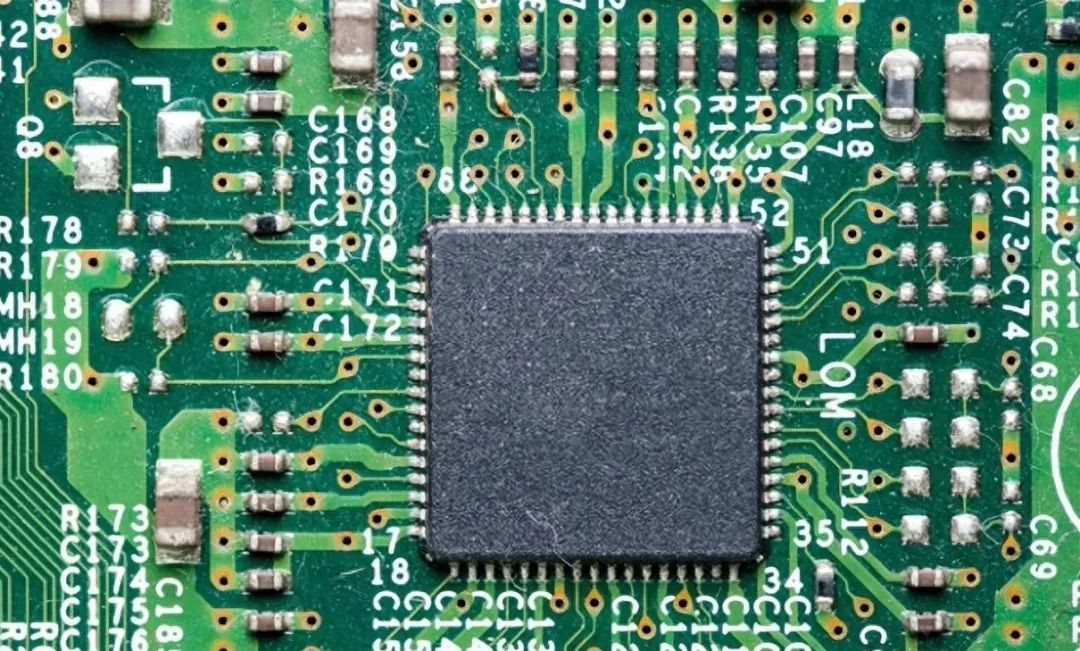

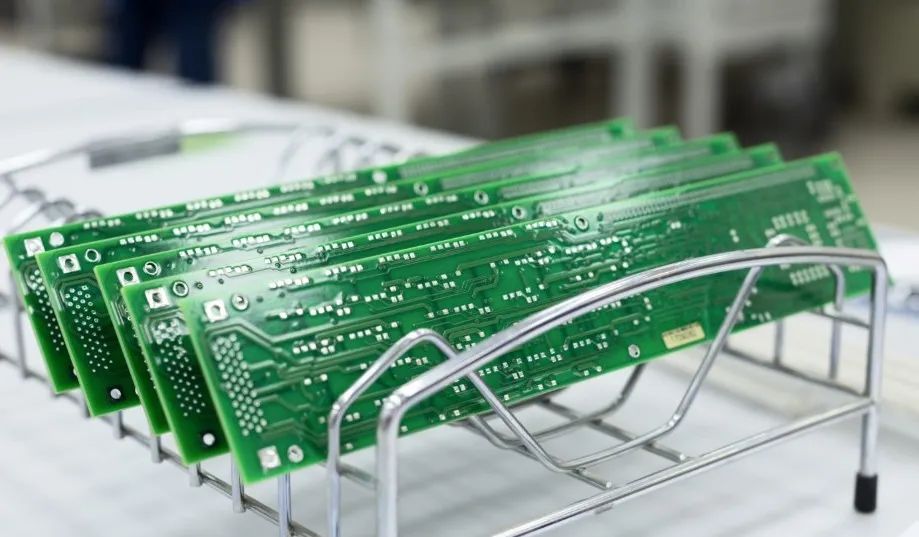

绿色 PCB

6、绿色 PCB 会更舒适

部分检测过程靠工人观察（但现在大多用飞针检测代替人工），在强光下盯着板子看，绿色 pcb 板对眼睛比较友好。

7、绿色 PCB 可降低生产成本

由于绿色 PCB 具有广泛的用途，因此在生产和采购领域都可以使用绿色 PCB。此外，在大批量生产时，可以使用同色涂料，降低生产线成本，因此绿色涂料的采购成本会低于其他成本。因此，绿色是最常见的抗蚀剂，在制造成本和交货时间方面具有优势。

8、绿色 PCB 相对环保。

**废旧板在高温回收时不会释放有毒气体。**其他 PCB 颜色，如蓝色和黑色，分别掺杂了钴和碳，因为它们的导电性较弱，存在短路的风险。

另外，像黑灯、紫灯、蓝灯等，电路板颜色太深，会增加主板的检修难度，工艺也不易控制。

PCB

以黑板为例，黑板最容易在生产工艺和原料配比上出现问题。稍有不慎就会造成明显色差，导致 PCB 不良率偏高。黑**色电路板的走线不易分辨，会增加后期维护调试的难度。**很多 PCB 厂都不太用黑色 PCB。

PCB 颜色代表什么颜色？如何选择 PCB 颜色？一文帮你快速搞定

电小源的世界 2025 年 04 月 08 日 18:07 湖南

一、PCB 颜色是什么？

我们看到的PCB 颜色其实就是 PCB 阻焊层的颜色，而阻焊层的颜色主要取决于防焊油墨的颜色。

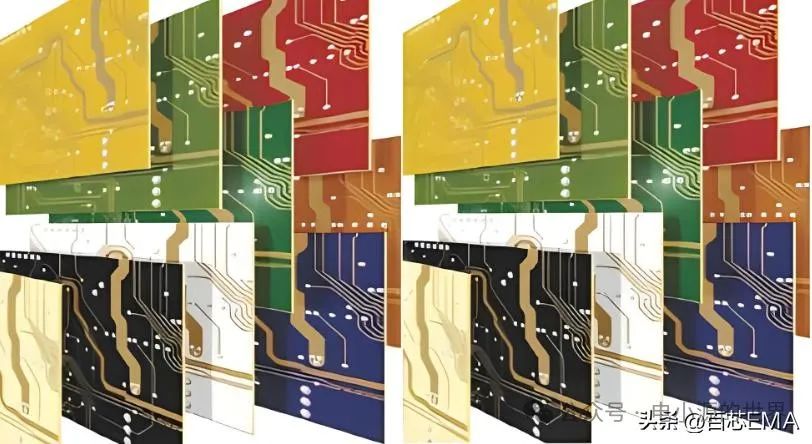

目前市面上比较常见的有绿色 PCB，蓝色 PCB、黑色 PCB、白色 PCB、红色 PCB、紫色 PCB。不同颜色的 PCB 在制造工艺会有所不同，比如黑色阻焊层的制作工艺相对复杂，因此成本也相对较高。

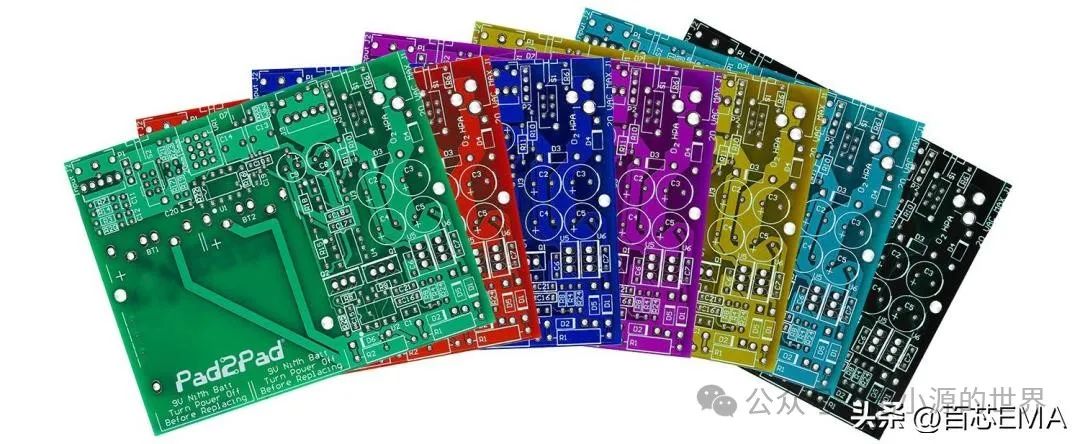

二、PCB 颜色类型

目前市场上使用最多最常见的是绿色 PCB，还有黑色、白色、红色、粉色、蓝色等 PCB。之所以会有这么多颜色的 PCB，是由于以下原因：

1、使用不颜色来区分产品的阶段

起初红色 PCB 是第一版本，初稿；黄色 PCB 是验证版本；绿色或者蓝色，完稿。

不过现在没有这么多要求，通常都是使用同一种颜色，采用一样的油墨颜色，可以降低更换产线的成本。

2、不同行业对 PCB 性能的要求不同

例如LED 灯 PCB 通常是白色，因此白色可以反光，增加亮度，减少吸热。黑色 PCB 板通常应用于点阵屏，黑色可以减少反射、泛光、提高像素对标度，从而提高屏幕的显示效果。

3、工程师个人的爱好不同

很多业余电子爱好者和一些艺术 PCB，可能会考虑 PCB 的外观，需要美观漂亮，因此会选择粉色、紫色等 PCB。

三、6 种 PCB 颜色差异

这里介绍目前比较常见的 6 种 PCB 颜色。

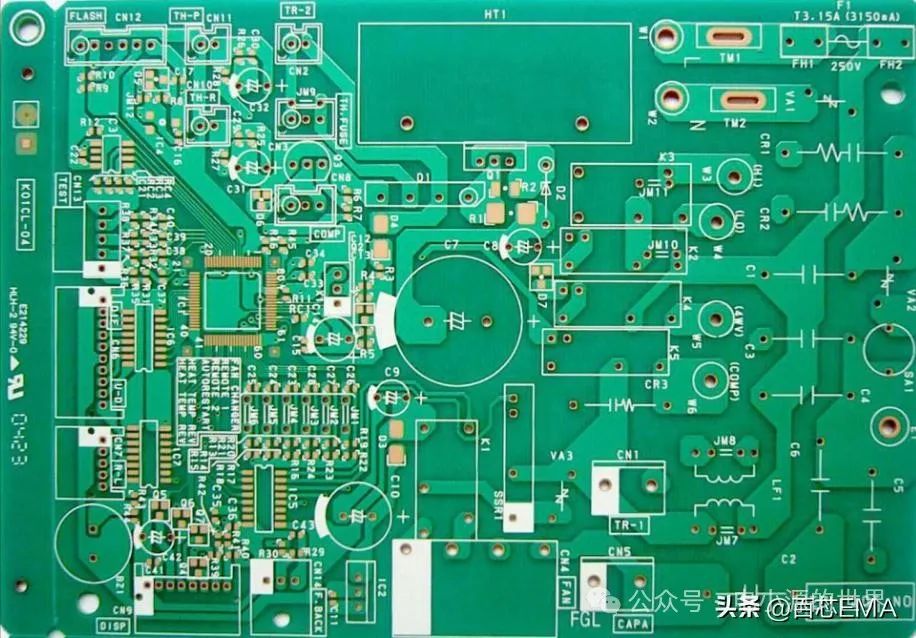

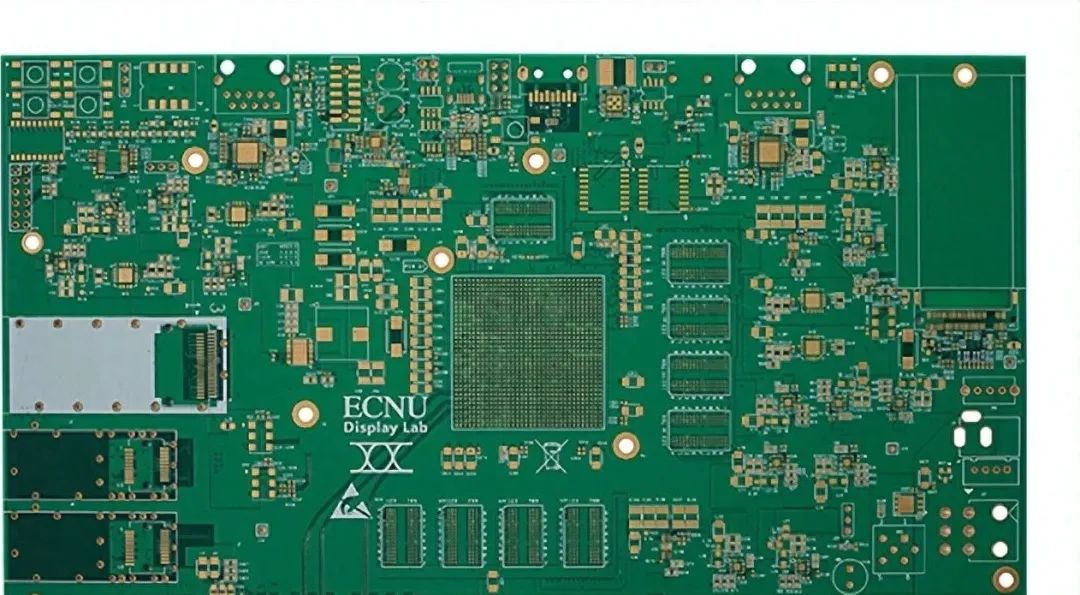

1、绿色 PCB

绿色 PCB 是最常见的 PCB 板颜色，具有良好的可见性和辨识度。同时绿色阻焊层的制作工艺相对成熟，成本较低，因此应用十分广泛。

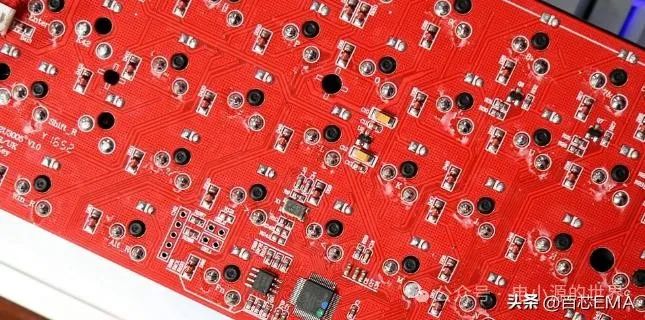

2、红色 PCB

红色 PCB 板在视觉效果上具有较强的冲击力，可以**清楚的看到走线、平面和空白区域的对比度，**常用于一些高端或者特殊要求的电子产品中。

但红色阻焊层的制作工艺相对复杂，成本较高，应用范围相对较窄。

3、黑色 PCB

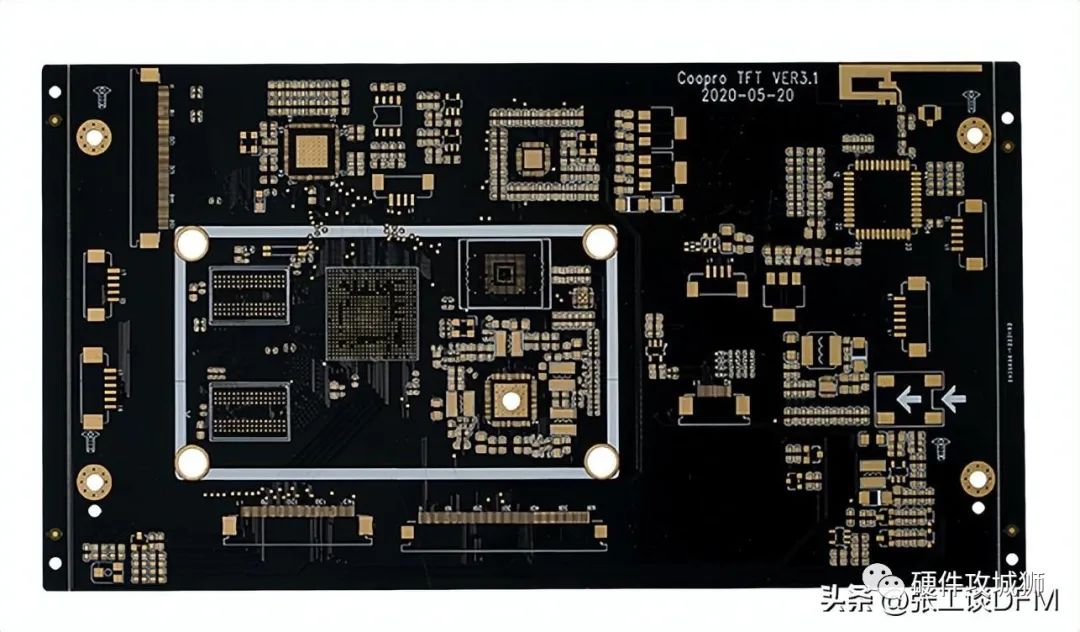

黑色 PCB 经常被应用于点阵屏、中高端或者旗舰产品上，因为黑色可以减少反射、泛光，提高像素对比度，从而提高屏幕的显示效果。

在一些需要降低电磁干扰的电子设备中，黑色 PCB 板可以有效地吸收和屏蔽电磁波，提高设备的抗干扰能力。

通常来说，交通信号灯的灯板要使用黑色 PCB，这样才会有黑色的背景。

但黑色 PCB 表层走线几乎全部遮住，会增加研发、维修和调试的难度，而且黑色 PCB 对孔的难度最高，因此良品率会比其他颜色的 PCB 要低一些，相对来说，价格会贵一些。

基于保密性考虑，有一些厂家会使用黑色的 PCB 板，因为不容易看到其中的布线，这样就会给抄板带来一定的难度，例如安卓嵌入式的 PCB 大部分使用黑色 PCB。

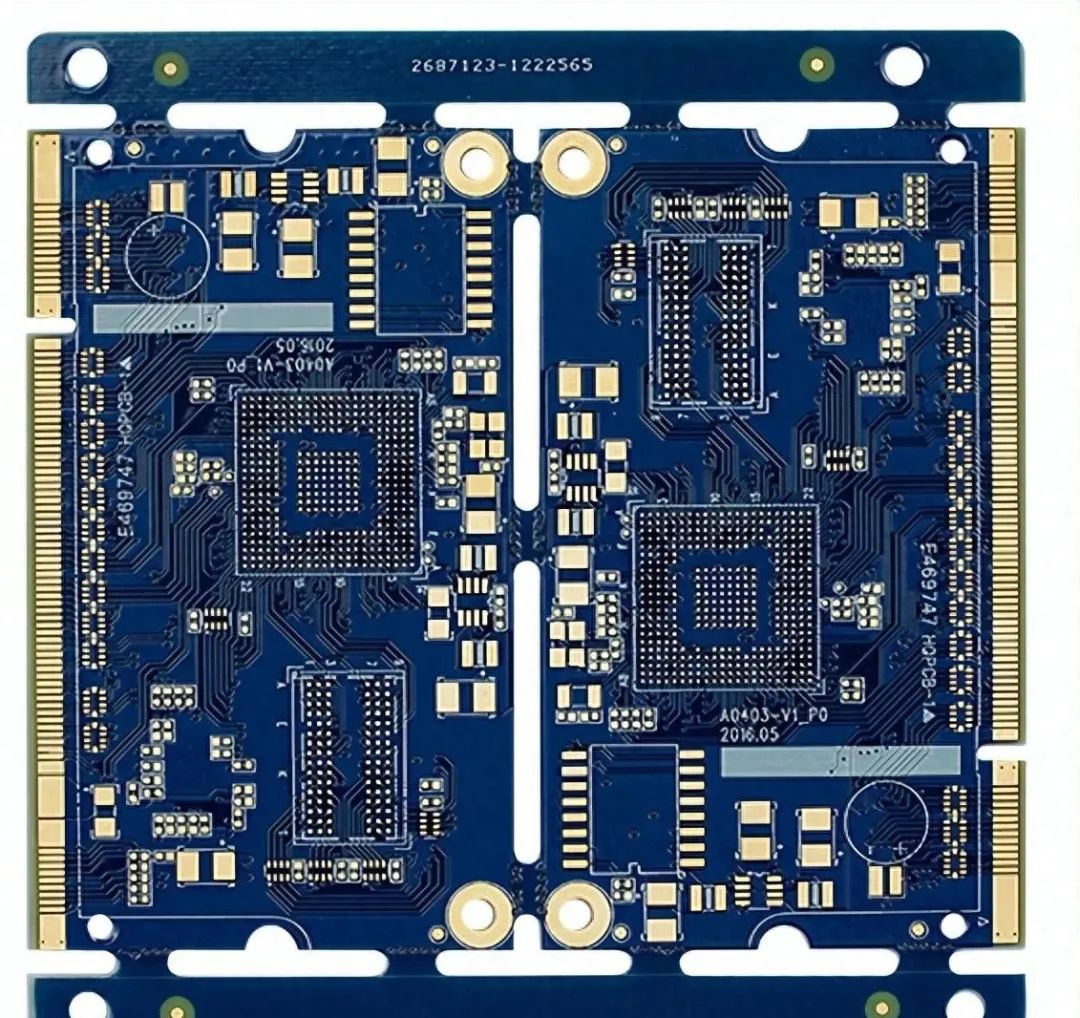

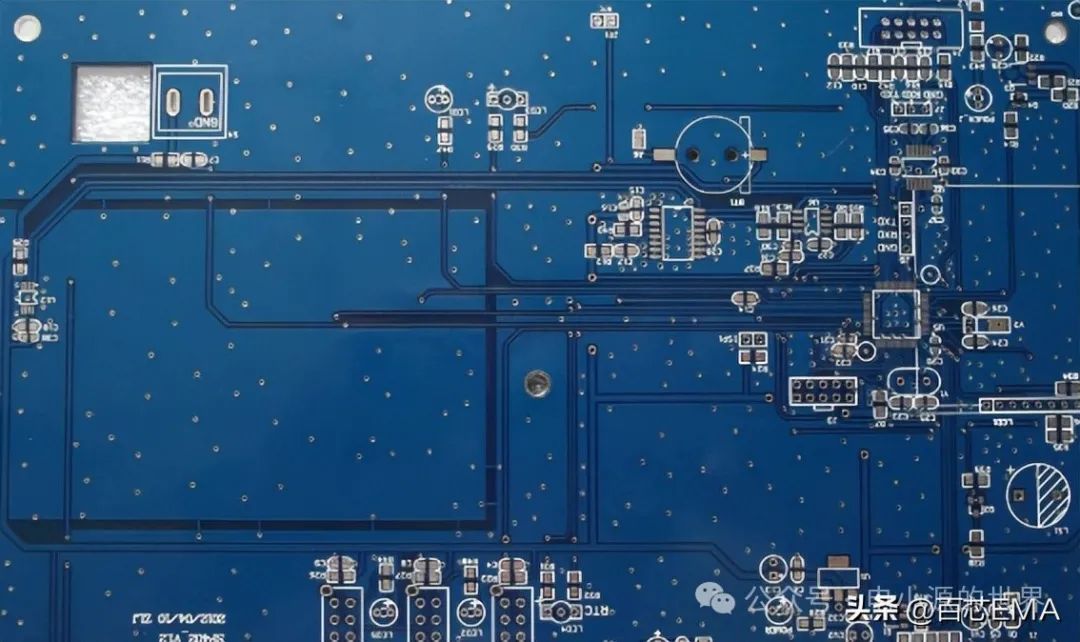

4、蓝色 PCB

蓝色 PCB 中含有小量钛，可以提高焊点可靠性。像连接高频信号线路的位置，会用蓝色钛焊来确保质量。

蓝色 PCB 常用于 LCD 上，因为蓝色 PCB 不会产生鲜明的对比边缘和明亮的背景颜色。

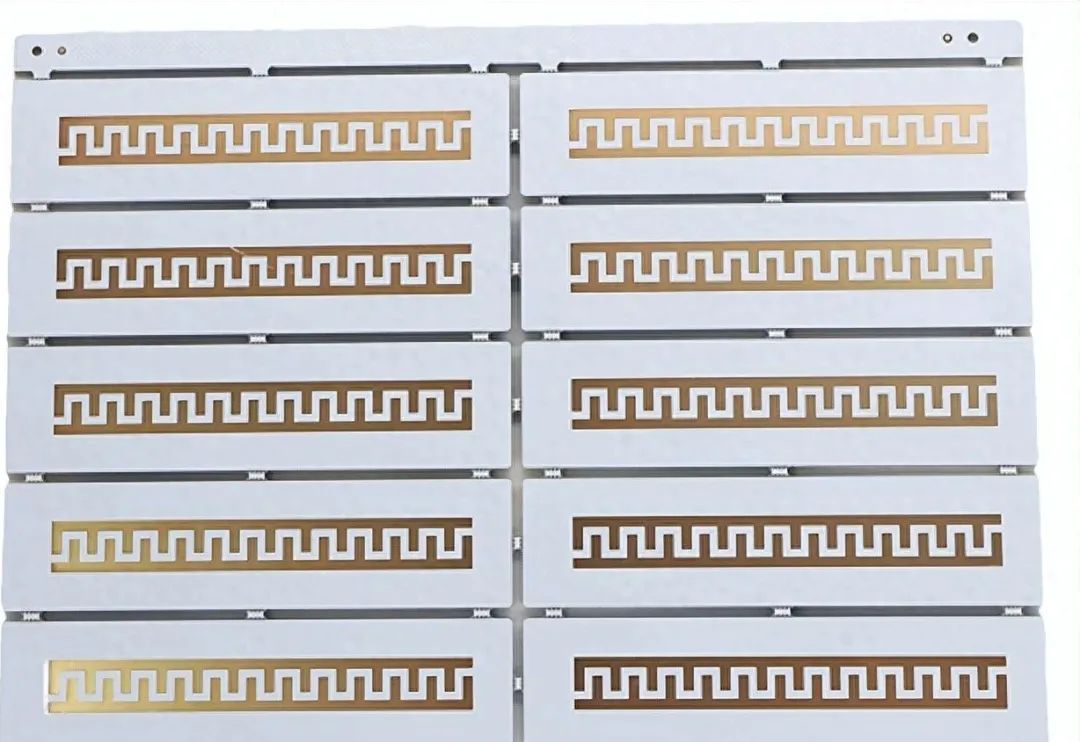

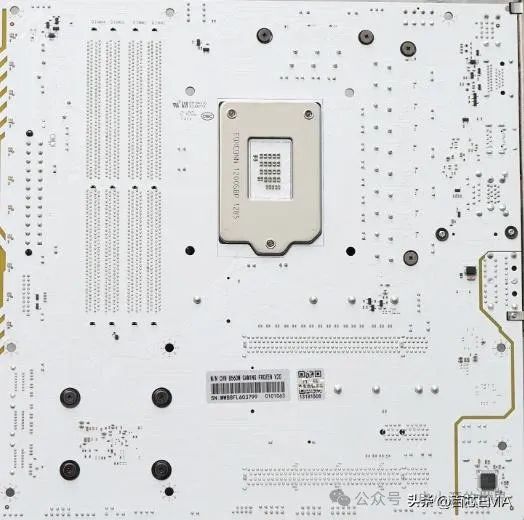

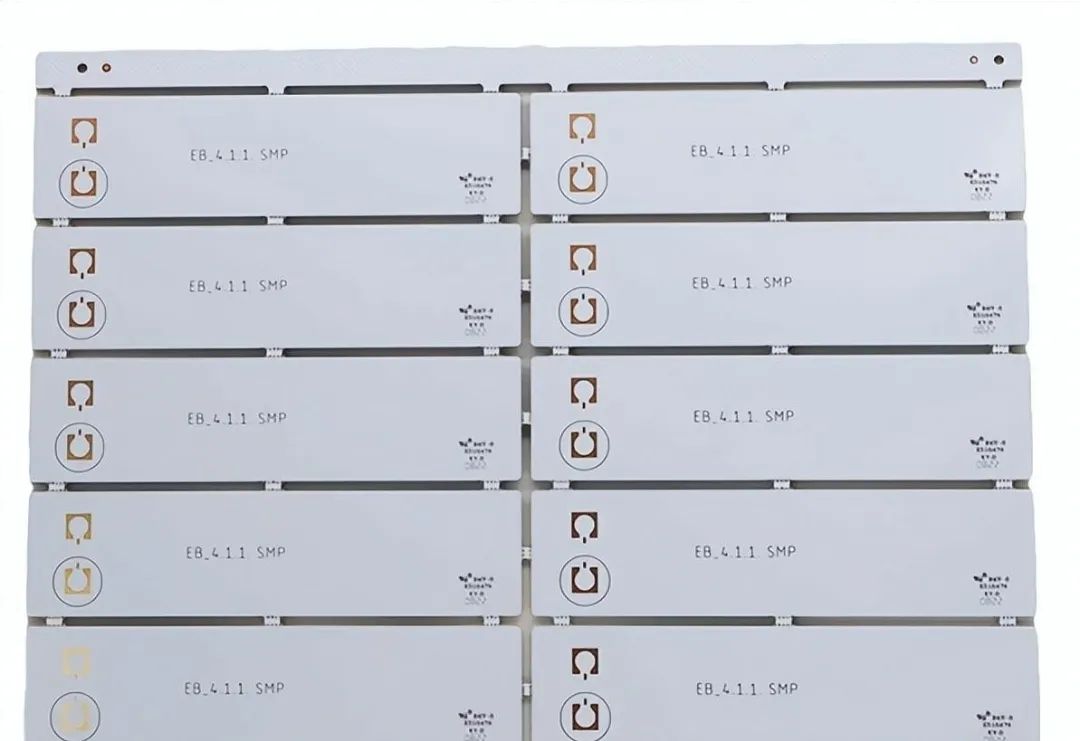

5、白色 PCB

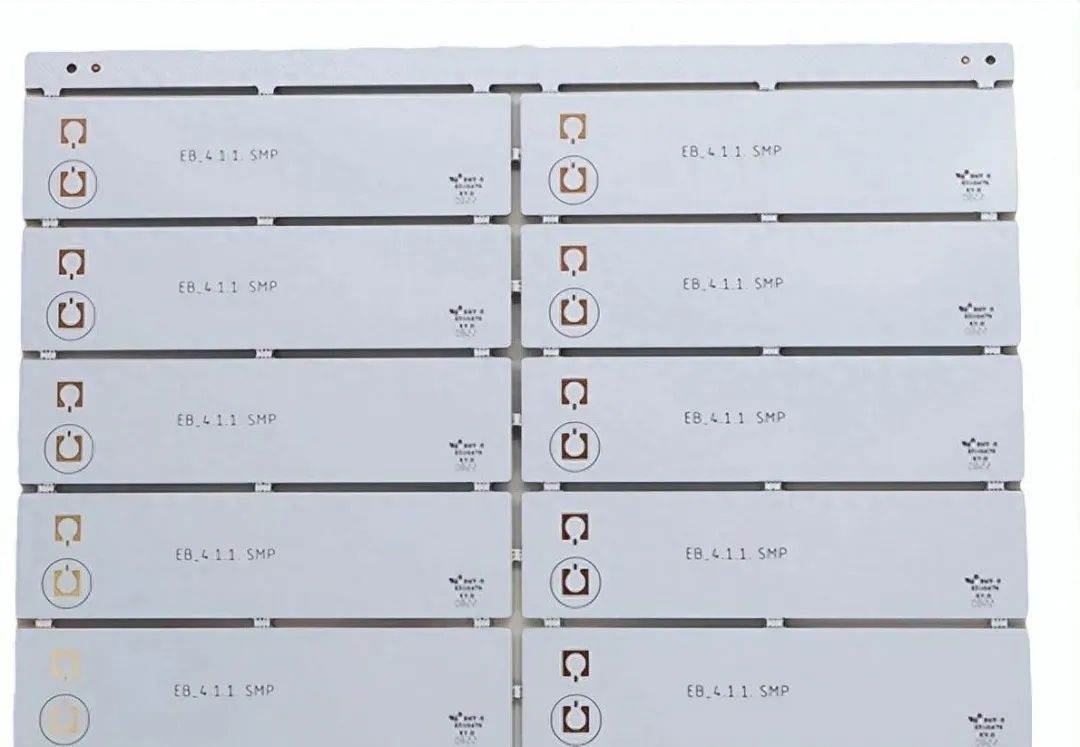

白色 PCB 一般应用于 LED 板，白色反光，可以增加亮度，减少吸热。同时白色 PCB 可以增加 PCB 的明亮度和整体美感。

6、黄色 PCB

黄色 PCB 在以前使用比较多，可以快速满足清洁度和可见性灯需求，但是由于走线和丝印对比度差，现在应用没有那么广泛了。

四、为什么大多数 PCB 都是绿色的？

目前有红色、蓝色、紫色、黑色、白色等多种颜色的 PCB，但绿色 PCB 是最常见的，主要是因为使用绿色 PCB 有以下好处：

1、成本较低

绿色 PCB 是使用最广泛的 PCB 类型之一，工艺相对成熟，大部分厂家都会使用绿色，采用一样的油墨颜色，降低换线成本。因此大规模生产成本相对较低，相对更经济和实惠。

2、有利于光学定位校正

PCB 制作工序包含 SMT 焊接工序，这道工艺需要上锡以及最后的 AOI 校验，这些过程都需要借助光学定位校准，绿色的底色对于仪器的识别效果最好。

3、在黄光室中视觉效果最好

当 PCB 在电子产品生产加工过程中，有一些工序需要经过黄光室，根据光学定律，绿色 PCB 在黄光室的视觉效果最好，更容易查看电子产品的生产情况。

4、有利于工人观察电路板

由于当前制作工艺原因，PCB 质量检验工序还需要依赖人工肉眼观看与识别，在打着强光的情况下不停盯着板子看，相对而言绿色最不伤害眼睛。

5、与杂质对比明显

在 PCB 制造中，需要去除 PCB 上的杂质，绿色 PCB 比其他颜色的 PCB 板更明显地显示出来。

6、相对安全且环保

蓝色和黑色的油墨分布掺了钴和碳元素，在通电的情况可能会出现短路的情况，绿色出现短路的可能性较小。在高温环境使用的时候，绿色 PCB 一般不会释放出有毒气体。

五、如何选择 PCB 颜色？

1、制造成本

PCB 颜色会影响制造成本。不同的颜色需要不同的阻焊油墨，在制造工艺上也有会差别，因此会导致成本的不同。

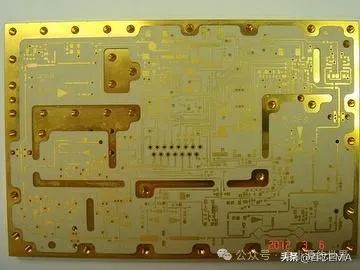

例如金色和银色等金属 PCB 通常需要更高的制造成本，因此在选择 PCB 颜色时，需要综合考虑产品的定位和成本预算。

2、焊接便捷性

在 PCB 制造中，焊接时一个非常重要的环节，PCB 颜色也会有一定的影响。通常来说深色背景的 PCB 可以更好地吸收焊接时产生的光线，焊点会更加清晰，例如绿色可以提高焊接人员对焊接点的辨识度，降低焊接错误的风险，。

3、电磁兼容性

**某些深颜色的 PCB 可以降低 PCB 的电磁辐射（EMI），有利于提高产品的电磁兼容性。**但需要注意，颜色不是解决电磁兼容性问题的一种手段，需要综合考虑电路设计、元器件选择、电路布线布局等因素。

4、散热

例如黑色的 PCB 可以吸收更多的热量，有利于提高 PCB 的散热性。但如果在高温环境下吸热过多，反而会影响散热效果。

因此在选择 PCB 颜色时，可以根据产品的实际应用场景进行权衡。

5、维修

黑色 PCB 会遮住走线，会增加研发、维修和调试的难度。而绿色 PCB、红色 PCB 更容易观察到 PCB 上的元器件和电路走线，可以降低维修难度。

PCB 不同的颜色都代表什么意思？为什么现在的 PCB 大部分都是绿色？

阿龙电子工程师笔记 2025 年 06 月 29 日 07:44 广东

一、PCB 颜色代表什么意思？

二、PCB 颜色不同有区别吗？

1、绿色 PCB

绿色 PCB是最流行的颜色。因此有很多人一直误以为 PCB 是绿色的或者说大部分是绿色的，绿色增加了PCB 的清晰度，因为绿色的 PCB 会与白色的文字产生鲜明的对比，从而增强可读性。

此外，绿色 PCB 表面处理会反射更少的光线，有助于减少眩光。

2、白色 PCB

白色 PCB

3、黄色 PCB

黄色 PCB

4、蓝色 PCB

蓝色 PCB

5、红色 PCB

红色 PCB

6、黑色 PCB

黑色 PCB

三、PCB 颜色是由哪个工序完成？

**薄铜层最终在焊接过程中被覆盖，以防止其氧化，阻焊层就是这样做的。**在许多情况下，它也是绿色的标准配置。在其他颜色中，铜不会清楚地显示出来，因此很难看到痕迹在哪里。

绘制完痕迹后，将组件放置到位。这些需要根据电路板图焊接到位。最后，在组件就位后，对电路板进行测试。如果可行，它们就会投入生产。

大多数印刷电路板需要由工程师设计，在投入生产之前需要制作原型。

四、为什么现在大部分 PCB 为绿色？

下面列出了几点选用绿色 PCB 的原因：

1、玻璃环氧树脂材料

玻璃环氧树脂是一种**用于制造电路板阻焊层的材料。**这种材料过去呈绿色，成为行业中所有装配工使用相同玻璃环氧树脂的标准颜色。后来玻璃环氧树脂也引入了一些颜色，但装配商总是考虑使用绿色。

2、绿色与白色印刷文字的对比

3、在军事上用的比较多

4、阻焊层的暴露率

电路板需要更高的焊接率，也有其他颜色，但它们不能为电路板提供更高的阻焊层。那些具有深色的颜色，如蓝色、白色或棕色，具有高色素沉着，因此它们具有深色阻焊层。主要是白色和黑色阻焊层曝光率高。但是绿色为工人的暴露率和设计中的高容忍度提供了深色阴影。

5、绿色 PCB 机器识别性更好

焊接贴片时，必须通过在焊膏、贴片和背面的 AOI 上刷锡来检查。这些工序都需要光学定位和校准，绿色 PCB 底色对仪器的识别效果更好。

绿色 PCB

6、绿色 PCB 会更舒适

部分检测过程靠工人观察（但现在大多用飞针检测代替人工），在强光下盯着板子看，绿色 pcb 板对眼睛比较友好。

7、绿色 PCB 可降低生产成本

8、绿色 PCB 相对环保。

**废旧板在高温回收时不会释放有毒气体。**其他 PCB 颜色，如蓝色和黑色，分别掺杂了钴和碳，因为它们的导电性较弱，存在短路的风险。

另外，像黑灯、紫灯、蓝灯等，电路板颜色太深，会增加主板的检修难度，工艺也不易控制。

不懂就问，PCB 车间的颜色有什么讲究？

PCB 电路板之家 2025 年 02 月 19 日 17:20 江苏

在我们的生活场景中很多地方需要颜色来标明，规范当前环境的场景，在工厂车间同样也会看到很多颜色，今天，就来看看为什么工厂车间的颜色不能随便乱画？

车间的色彩

走进车间，会看到许多色彩。实施工厂现场改善，就涉及色彩的应用。了解关于色彩的知识，对工厂现场改善、可视化管理、产品外观设计等均有重要意义。

车间现场，建筑物及各项设施的颜色直接影响着安全生产，影响着员工的心理感受。色彩设计应使操作者心情愉快、增进安全，不易产生疲劳，这样才能达到操作准确，工作效率提高的目的。

色彩能使人们产生大小、轻重、冷暖、明暗、远近等感觉。色彩引起人们产生兴奋、紧张、安全、烦躁、忧虑等心理效果，色彩能影响人们的情绪、工作效率。色彩运用得当能提高工作中的效率和满意度。

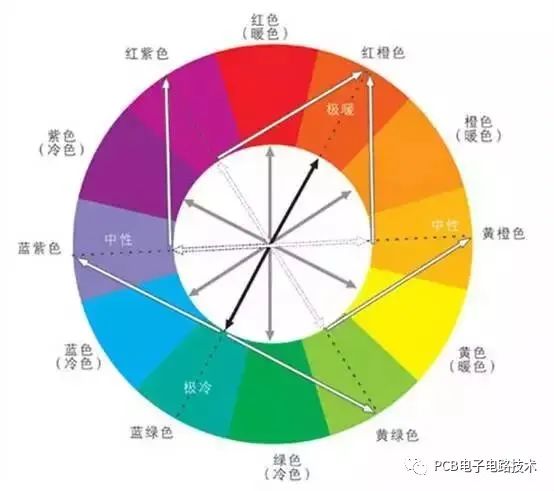

色彩视觉心理

不同波长色彩的光信息作用于人的视觉器管，通过视觉神经传入大脑后，经过思维，与以往的记忆及经验产生联想，从而形成一系列的色彩心理反应。

（1）色彩的冷、暖感

色彩本身并无冷暖的温度差别，是视觉色彩引起人们对冷暖感觉的心理联想。

暖色：人们见到红、红橙、橙、黄橙、红紫等色后，马上联想到太阳、火焰、热血等物像，产生温暖、热烈、危险等感觉。

冷色：见到蓝、蓝紫、蓝绿等色后，则很易联想到太空、冰雪、海洋等物像，产生寒冷、理智、平静等感觉。

车间应用：为了给人以宁静、柔和的感觉，宜采用纯度低、明度适中的冷色调。绿色工作环境能 “降低” 噪声的效果，保护工人的听力。所以，噪声较强烈的工作环境里，墙面宜采用浅绿色调。

产品外观：在炎热的工作环境下，产品色调应给人以清凉、沉静、安定的感觉，宜采用纯度低、明度高的冷色为主色调；在寒冷的工作环境，产品色调应给人以温暖的感觉，宜采用纯度高、明度低的暖色为主色调。

（2）色彩的轻、重感

这主要与色彩的明度有关。

明度高的色彩使人联想到蓝天、白云、彩霞及许多花卉还有棉花，羊毛等。产生轻柔、飘浮、上升、敏捷、灵活等感觉。

明度低的色彩易使人联想钢铁，大理石等物品，产生沉重、稳定、降落等感觉。

车间应用：机床设备的底座、床身等，宜采用沉重的颜色，给人以安全感，工作台等宜采用浅色，消除沉闷感，满足操作准确、人机协调的要求。周转箱，宜采用色彩轻的颜色，给予员工积极的心理暗示。

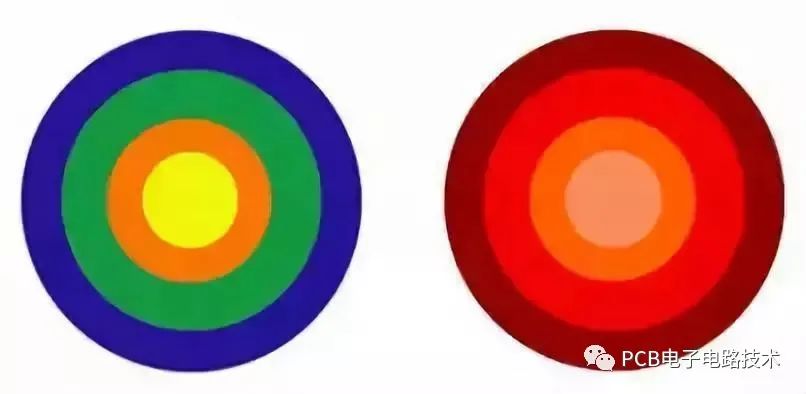

（3）色彩的前、后感

处在同一平面上的颜色，有的颜色使人感觉突出，有的颜色给人以退向后方的感觉。前者称前进色，后者称为后退色。

由各种不同波长的色彩在人眼视网膜上的成像有前后，红、橙等光波长的色在内侧成像，感觉比较迫近；蓝、紫等光波短的色则在外侧成像，在同样距离内感觉就比较后退。

实际上这是视错觉的一种现象，一般暖色、纯色、高明度色、强烈对比色、大面积色、集中色等有前进感觉，相反，冷色、浊色、低明度色、弱对比色、小面积色、分散色等有后退感觉。

（4）色彩的大、小感

由于色彩有前后的感觉，因而暖色、高明度色等有扩大、膨胀感，冷色、低明度色等有显小、收缩感。

暖色可以使物体看上去比实际大，冷色可以使物体看上去比实际小。明度越高的颜色越有膨胀效果，明度较低的颜色具有收缩效果。

（5）色彩的华丽、质朴感

色彩的三要素对华丽及质朴感都有影响，其中纯度关系最大。明度高、纯度高的色彩，丰富、强对比的色彩感觉华丽、辉煌。明度低、纯度低的色彩，单纯、弱对比的色彩感觉质朴、古雅。但无化何种色彩，如果带上光泽，都能获得华丽的效果。

（6）色彩的活泼、庄重感

暖色、高纯度色、丰富多彩色、强对比色感觉跳跃、活泼有朝气；

冷色、低纯度色、低明度色感觉庄重、严肃。

（7）色彩的兴奋与沉静感

其影响最明显的是色相，红、橙、黄等鲜艳而明亮的色彩给人以兴奋感，蓝、蓝绿、蓝紫等色使人感到沉着、平静。绿和紫为中性色，没有这种感觉。纯度的关系也很大，高纯度色兴奋感，低纯度色沉静感。最后是明度，暖以系中高明度、高纯度的色彩呈兴奋感，低明度、低纯度的色彩呈沉静感。

车间应用：户外或车间工作的运输、行车等工程机械，为了能在环境色中显现出来，使其具有很好的视认度和关注感，宜采用纯度和明度高、与背景色有强烈对比的色彩（如黄、橙、红）。而办公室设施，宜采用浅淡、明快、柔和的冷色调或暖色调，能及时发现脏污，进行清洗。

色彩性格与应用

各种色彩都其独特的性格，它们与人类的色彩生理、心理体验相联系，从而使客观存在的色彩仿佛有了复杂的性格。

红色的波长最长，穿透力强，感知度高。它易使人联想起太阳、火焰、热血、花卉等，感觉温暖、兴奋、活泼、热情、积极、希望、忠诚、健康、充实、饱满、幸福等向上的倾向，但有时也被认为是幼稚、原始、暴力、危险、卑俗的象征。红色历来是我国传统的喜庆色彩。

在工业安全用色中，红色即防火、禁止、停止、高度的危险指定色。车间现场，红色往往用于危险警示、质量状况（缺陷、待检）标识。

红色容易引起注意，人们在一些场合或物品上，看到红色标示时，常不必仔细看内容，及能了解警告危险之意。

橙与红同属暖色，具有红与黄之间的色性，它使人联想起火焰、灯光、霞光、水果等物象，是最温暖、响亮的色彩。感觉活泼、华丽、辉煌、跃动、炽热、温情、甜蜜、愉快、幸福竺，但也有疑惑、嫉妒、伪诈等消极倾向性表情。

在工业安全用色中，橙色表示危险，是警戒色。橙色非常明亮刺眼，如火车头，登山服装，背包，救生衣等。

车间现场，橙色可用于安全警示标识，如安全帽、危险作业场所的工作服。

黄色是所有色相中明度最高的色彩，具有轻快、光辉、透明、活泼、光明、辉煌、希望、功名、健康等印象。但黄色过于明亮而显得刺眼，并且与他色相混即易失去其原貌，故也有轻薄、不稳定、变化无常、冷淡等不良含义。

在工业安全用色中，黄色表示提醒注意。如交通号志上的黄灯，工程用的大型机器，学生用雨衣，雨鞋等，危险、保安设施。

车间现场，黄色常被用作安全色，因为这极易被人发现，如室外作业的工作服，常用于警示标识，用于通道线、定置线。

在大自然中，除了天空和江河、海洋、绿色所占的面积最大，草、叶植物，几乎到处可见。它象征生命、青春、和平、安详、新鲜等。绿色最适应人眼的注视，有消除疲劳、调节功能。

在工业安全用色中，绿色表示：安全、避难、求护、进行。在工厂中为了避免操作时眼睛疲劳，许多工作的机械也是采用绿色。

车间现场，绿色应用很普遍，最常见是用作安全通道，用于通道地坪颜色。绿色也用于设备正常运行状态标识，用于合格品区域标识。

与红、橙色相反，是典型的寒色，表示沉静、冷淡、理智、高深、透明等含义，随着人类对太空事业的不断开发，它又有了象征高科技的强烈现代感。

图：安全标识

在工业安全用色中，蓝色表示：指示。由于蓝色沉稳的特性，具有理智，准确的意象。

车间现场，建筑外观顶部装饰常为天蓝色，工具箱、周转筐外观常用蓝色。

灰色是中性色，其突出的性格为柔和、细致、平稳、朴素、大方、它不像黑色与白色那样会明显影响其他的色彩。因此，作为背景色彩非常理想。

任何色彩都可以和灰色相混合，略有色相感的含灰色能给人以高雅、细腻、含蓄、稳重、精致、文明而有素养的高档感觉。当然滥用灰色也易暴露其乏味、寂寞、忧郁、无激情、无兴趣的一面。

车间现场，墙裙常为灰色，不显脏。作业区地面普遍的颜色就为灰色，与水泥地面的本色一致，易于维护。一些设备的主体颜色也常用灰色。

黑色为无色相无纯度之色。往往给人感觉沉静、神秘、严肃、庄重、含蓄，另外，也易让人产生悲哀、恐怖、不祥、沉默、消亡、罪恶等消极印象。

尽管如此，黑色的组合适应性却极广，无论什么色彩特别是鲜艳的纯色与其相配。都能取得赏心悦目的良好效果，但不宜大面积使用，会产生压抑、阴沉的恐怖感。

车间现场，一些设备、罐体常用到黑色。

白色

白色给人印象中洁净、光明、纯真、清白、朴素、卫生、恬静等。在它的衬托下，其他色彩会显得更鲜丽、更明朗。多用白色还可能产生平淡无味的单调、空虚之感。

车间现场，白色主要用于建筑墙壁、柱子、屋顶、办公设施，可使现场明亮、清新。

不同的颜色反射性能不相同，白色反射能力最强，所以多数车间天花板及墙壁上部要用白色，使光线得以充分反射，而墙壁下部用反射系数小的色彩以减少眩光。

组合色

车间现场，为强化警示效果，常用到黄黑两色组合、红白两色组合。

护栏、楼梯扶手常用黄黑相间颜色，大门推拉区域、消防器材前、电气柜前，常用黄黑班马线警示标识。电气警示标识、交通标识，常用红白警示。

为突出工艺要点，常用色彩突出按钮、开关、加油点等关键点，提高操作效率。对不同管道有规定的颜色标识，以快速识别。

对管道多的化工或食品等企业，涉及对管道的介质标识，就涉及管道的颜色，可依据《工业管道的基本识别色、识别符号和安全标识（GB 7231－2003）》。

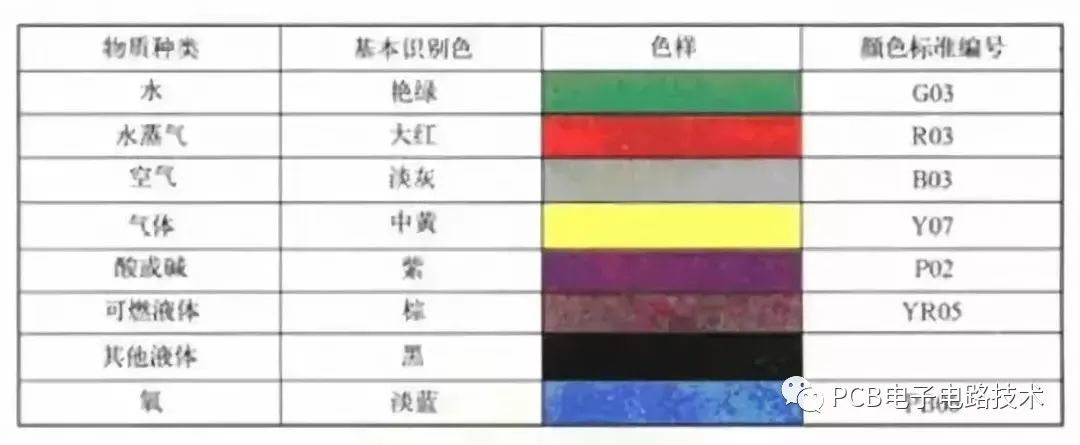

表：工业管道与识别色

实施工厂规划，就需要掌握色彩的基本知识，结合国家及行业规范，建立企业自己的色彩规范。企业实施 5S 现场改善，开展定置与标识工作，就要结合企业色彩规范，形成企业可视化规范和标准。

不管是工厂车间管理员还是工厂车间作业的人员，都应该明白这些色彩代表的意思。

显卡 / 主板 PCB 颜色越深性能越强？

原创 DIY 从入门到放弃 2025 年 06 月 11 日 08:01 北京

一、PCB 颜色的由来及作用

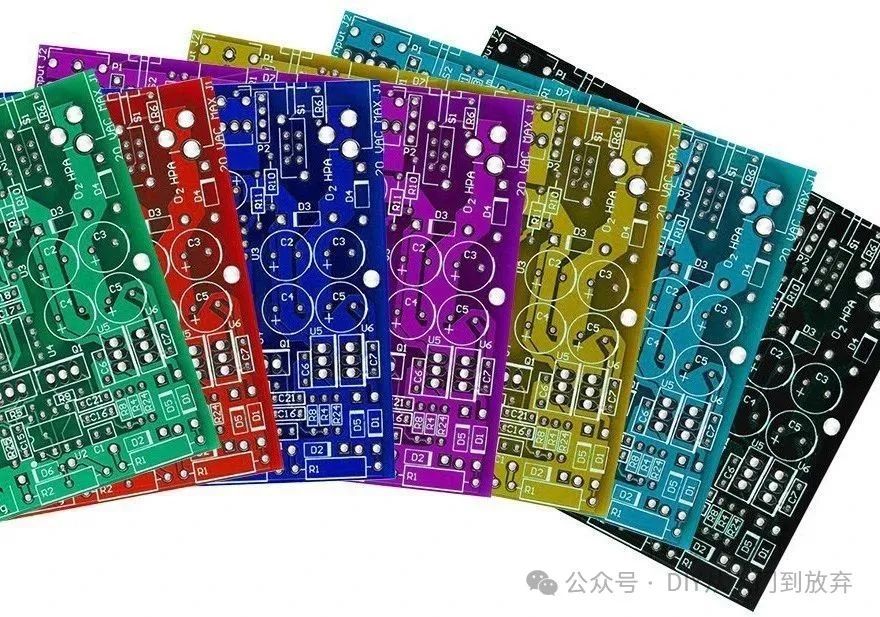

在挑选硬件的时候，我们会发现这样一个有趣现象，不管是主板、显卡还是内存、电源，入门级的产品往往采用草绿色的 PCB，而高端产品则会用上深蓝色及黑色 PCB，为什么高端产品的 PCB 颜色越深呢？

PCB 是电子元器件的支撑体和电气连接的提供者，其颜色实际上指的是阻焊层（Solder Mask）的颜色。阻焊层是一种覆盖在铜箔线路上的保护性涂料，主要作用是防止焊接时短路、隔绝空气防氧化以及提供绝缘保护。

二、绿色 PCB 的优势

早期电子工业中，绿色阻焊油墨具有多项技术优势：固化时间短（生产效率高）、对位精度要求低（良品率高）、检测方便（人工目检和 AOI 自动光学检测时对比度高）。绿色油墨中的树脂和染料成分稳定，能够承受多次高温焊接过程而不变色，使得绿色的 PCB 迅速成为市场主流。

三、其他颜色 PCB 的问题

其他颜色的 PCB 则会因为颜色而产生很多问题，以黑色 PCB 为例，其油墨中的碳元素含量高，容易吸热导致热膨胀系数变化，在回流焊过程中更易出现气泡和裂纹；同时黑色表面对光线的吸收率高，自动光学检测时需要调整光源强度和算法参数，增加了质检难度，使得黑色 PCB 的生产成本更高。

四、PCB 颜色与产品定位

体现到产品这里，绿色的 PCB 成本更低，对于定位入门市场的产品，每一分成本控制都至关重要。而其他颜色的 PCB 则是主板显卡厂商的差异化策略，利用产品利润可以覆盖的成本做出不同外观，来强化高端产品形象。

五、PCB 颜色与性能的关系

那么不同颜色的 PCB 对性能的发挥有影响吗？答案是没有。不同颜色的 PCB 只影响产品的外观，只要采用相同的基材和铜箔规格，其信号传输性能和电气特性理论上是一致的。

六、高端服务器的 PCB 颜色

如果关注过高端的企业级服务器，就会发现，追求可靠性和稳定性的服务器主板仍然采用的是绿色的 PCB，也能说明 PCB 颜色并不重要。

七、低端产品黑色 PCB 的问题

此外还需要注意的是，部分低端产品通过黑色 PCB 伪装高端，实际可能偷工减料。再加上其成本控制的原因，使得黑色 PCB 的良品率降低，反而质量可能不如绿色的产品，导致花钱买到了更差的产品。

八、玩家选购建议

对于游戏玩家来说，选择主板，显卡，内存等产品时可以无需关注 PCB 的颜色，而是多关注产品的用料，包括 PCB 层数，铜厚，供电相数等参数，这些才是决定品质的关键。
