注： 本文为 “ICMP 协议” 相关文章合辑。

未整理去重。

网络层 IP 数据报、ICMP 协议（含具体实验演示）

陆海潘江小 C 于 2021-04-21 17:43:28 发布

一、前言

对以前学习过的内容进行一个系统的整理，梳理思路，将零散的知识碎片集成一个相对完善的知识体系，这样能够更好地去理解知识。

看完这篇能学到什么呢？

  1. IP 数据报格式和首部字段的功能；

  2. Cisco 实验验证实际通信过程中 IP 数据报具体内容；

  3. ICMP 协议以及报文内容；

  4. ICMP 在实际中的应用。

二、IP 数据报

学习一个知识，我们往往倾向于能够直观地感知，而不喜欢抽象的概念，所以这里先放上图片（来源：百度百科）。

先看看 IP 数据报长什么样子，才能更好地理解它。


这张图最清晰直观的，一眼就可以发现 IP 数据报的格式和基本功能内容，下面就来瞧瞧每个区域分别负责什么。

一个 IP 数据报由首部和数据两个部分组成。首部的前部分属于固定部分，占 20 个字节；后面部分属于可变部分，长度时可变的。

首部固定部分主要字段解析：

1、版本

从图中可以看到，版本字段占 4 位。记录着通信双方使用的 IP 协议版本，比如 IPv4、IPv6，目前广泛使用的是 IPv4。

2、首部长度

占 4 位，表示的 单位为 4 字节，比如 1111（十进制的 15）就代表首部长度为 60 字节（15*4=60）. 以 4 字节的整数倍划分，不足则填充。最常用的首部长度为 0101（20 字节）。

3、区分服务

占 8 位，用以获得更好的服务。实际中未使用。

4、总长度

即 首部长度和数据长度之和。占 16 位。因此，最大长度可知为 16 位都是 1，就是 65535 字节。

在 IP 层下层数据链路层存在自己的帧格式，帧格式的数据字段最大传送单元（MTU）是 1500 字节。尽可能长的数据报能够提高传输效率，实际中数据报长度很少大于 1500 字节。所以，IP 标准规定：所有主机和路由器的 IP 数据报长度不能小于 576 字节。

如果数据报长度超过 MTU，则将进行分片后再传送，与后面的片偏移相关。然后 总长度就成了分片后每个分片的首部和数据的长度之和。

5、标识

占 16 位。在实际 IP 中，维持了一个计数器，每产生一个数据报，计数其加 1，存放到该字段。IP 是无连接服务，不存在按序接收问题，该标识不是序号，而是 在进行分片之后对相同的数据报进行标识，属于同一个数据报的标识相同，以便到达目的后被重新封装为原来的数据报。

6、标志

占 3 位。目前使用 2 两位有意义的。

最低位：MF（More Fragment）还有分片，MF=0 时说明是最后一个分片。

中间位：DF（Don‘t Fragment）不能分片，DF=0 时才能分片。

7、片偏移

占 13 位。用于记录较长分组中，一个分片在原数据报中的相对位置。片偏移以 8 字节为单位，长度是 8 字节的整数倍。

假设一个数据报总长度为 3820 字节。首部 20 字节和数据 3800 字节。现在要求长度不超过 1420 字节，那么它的每个分片为多少呢？

简单分析一下，数据部分尽可能长的可以分为 1400,1400,1000 三个分片，这样再加上首部满足小于 1420 字节。

分片一：0-1399 字节，因此片偏移 = 0/8=0

分片二：1400-2799 字节，片偏移 = 1400/8=175

分片三：2800-3800 字节，片偏移 = 2800/8=350

很容易就计算出每个分片的片偏移。

8、生存时间

TTL（Time To Live） 占 8 位。最大值 255. 每个数据报都有 TTL，防止被错误路由在网络中不断循环，消耗网络资源。在实际中，TTL 表示的是跳数而不是时间，指明数据报在网络中最多可经过多少个路由器。

9、协议

占 8 位。指明数据报携带的数据是使用什么协议，方便目的主机的 IP 层将数据交给对应的程序处理，这里列举几个。

协议ICMPIGMPTCPUDPOSPF
字段值1261789

10、首部检验和

占 16 位。只校验数据报首部，不包括数据部分。这样可以减少计算量，同时不采用复杂的 CRC 检验码，而是使用简单的 反码算术运算。

反码算术运算：将数据报首部划分为多个 16 位的序列，16 位序列相加之和取反码，写入检验和。接收方再将首部 16 位序列（包含检验和的 16 位）相加之和取反码，结果为 0 则说明数据报正确，否则丢弃。

三、Cisco 模拟器实验

现在做一个简单的实验，模拟两台主机进行通信，然后查看 IP 数据报的格式。


实验如图，现在 PC0 发送 ping 命令给 PC1.


这就是实际中 IP 数据报的格式，与开始介绍的图一致：


这里使用到 ping 命令，自然联想到是基于 ICMP 协议进行通信的。接下来看看 ICMP 协议具体是什么。

四、ICMP 协议

网际控制报文协议就是熟悉的 ICMP 全称。

还是先放一个直观容易理解地图片（来源：百度百科）


ICMP 报文作为 IP 数据报的数据，加上 IP 数据报首部，组成 IP 数据报被发送出去。

前 4 个字节是固定格式：包括类型、代码、检验和三个字段。

ICMP 报文种类有差错报告报文和询问报文，几种常用的报文类型有：

差错报告报文有 5 种类型：

1、终点不可达

当路由器或主机不能交付数据报时，就向发送方发送源点不可达报文。

2、源点抑制

由于拥塞而丢弃数据，就发送源点抑制报文告知发送方降低放松频率。

3、超时

当 TTL 减少至零时，说明目的接收方没有接收数据报，发送超时报文告知发送方。

4、参数问题

接收方收到的数据首部的一些字段不正确时，发送参数问题报文。

5、改变路由（重定向）

发送方按路由表中的默认路由发送数据给目的主机，因为每个路由器都有一个最佳路由到达每个网络。所以如果该路由不是最佳的，路由器就把新的路由信息发送给源主机，告知下次发送时有更好地路由选择。

询问报文有两种类型：

6、回送请求和回答

上面使用到的 ping 命令就是发送了询问报文，测试目的是否可到达。

7、时间戳请求和回答

请某个主机或路由器回答当前的日期时间，可以用来进行时钟同步和测量时间。

五、ICMP 实践应用

在上面的模拟实验也可以看到 ICMP 报文的内容。


使用 ping 命令测试目的主机：


在自己电脑的命令提示符 cmd 测试：

ping www.youkuaiyun.com


可以看到询问报文应答的一些信息。

另外，tracert 命令可以探测路由信息，也是发送 ICMP 回送请求报文。

tracert www.csdn.net
通过最多 30 个跃点跟踪
到 www.csdn.net [39.105.14.128] 的路由:

这次详细记录了网络层 IP 数据报和 ICMP 协议 的内容，直观的演示和实践可以更好地掌握这方面的知识。

计算机网络实验 ——IP/ICMP 协议分析

淋雨的蜗牛于 2020-04-30 16:44:02 发布

实验 IP/ICMP 协议分析实验

一、实验目的

 理解 IP 协议包格式；

 理解 ICMP 协议包格式。

二、实验内容

 PING 应用系统通信过程中 ICMP 协议、IP 协议分析。

三、实验原理、方法和手段

（1）ICMP 报文格式


(2) IP 报文格式


四、实验条件

（1）报文捕获工具

Wireshark 协议分析软件；

（2）应用协议环境

每个学生机的 PC 机（安装 Windows xp 或者 Windows 2000 操作系统）处于

同一个 LAN

五、实验步骤

1. ICMP 协议分析

（1）先在 cmd 中 ping www.souhu.com


（2）在抓包软件中抓取信息



得到 ICMP 的报文

表格 1、ICMP 报文格式

实验项ICMP 包字段名称值含义
1Type8报文类型、应答报文
2Code0报文编码
3Checksum0x4d50 [correct]校验和
4Identifier (BE)1 (0x0001)标识符
5Sequence number (BE)11 (0x000b)序列号

2. IP 协议分析

（1）在 cmd 中 ping 一个主机名 在抓包软件中获取信息 同 1


实验项IP 包字段名称值含义
1Version4版本为 4，IPV4
2Differentiated Services0x00 (DSCP:Default;ECN:0x00 :Not-ECT)区分服务领域
3Header Length20头部长度，指向数据开始的位置，这个域的最小合法值是 5
4Total Length60总长
5Identification0xc0f1 (49393)标识符
6Flags0x00标记字段，第 1 位不能使用，第 2 位是 DF 位，当 DF 为 1 时，表示路由器不允许分段处理，为 0 时，表示允许分段处理。
第 3 位是 MF 位，当 MF 为 1 时表示不是最后一个分段，为 0 时表示是最后一个分段。
7Fragment offset0分段偏移，表示是首段的偏移。以 8 个字节为偏移单位。
8Time to live128生存期
9ProtocolICMP (1)协议，指定了数据包中的数据类型
10Header checksum0x594d头部校验和，确保数据的正确性
11Destination47.74.78.36目的地址
12Source192.168.0.108源地址

六、思考题

（1）为什么 Ping 127.0.0.1 时，不能捕获 ICMP 报文？如果运行 ping 本机地址能收到报文吗？

答：ping 127.0.0.1 的时候，数据包根本没有到达网口，所以捕获不到 ICMP 报文，在 ping 本机的时候，虽然是用这种办法来判断网卡是否正常工作，但实际上并没有发送到网卡，也就是说，ping 本机也收不到 ICMP 报文，两者都是经过环路来进行处理。

（2）能否在 WINDOWS 操作系统下进行设置，使得主机收到 ICMP 报文后不响应呢？

答：能！ 在 windows 系统中打开控制面板 ——windows 防火墙 —— 开启高级 ——ICMP—— 设置中

在高级设置窗口选择 ICMP 选项卡，进行相应设置

【计算机网络】IP 协议与 ICMP 协议分析

Martin_Luo233 已于 2022-05-13 20:44:37 修改

一、实验目的

1、分析 IP 协议与 IP 数据报；

2、分析 ICMP 协议。

二、实验环境

与因特网连接的计算机，操作系统为 Windows，安装有 Wireshark、IE 或其他浏览器。

三、预备知识

四、实验步骤

1、IP 协议分析

（1）在命令提示符中，利用 ipconfig -all 查看自己主机的 ip 及 MAC 地址，查看自己的网关 ip 地址并记录。（物理地址 : C8-D9-D2-19-FC-4E，IPv4 地址: 10.0.132.12，默认网关: 10.0.132.254）

（2）运行 wireshark 抓包分析工具，在命令提示符输入”ping 网关地址”，命令运行结束后，停止抓包。在 wireshark 过滤栏中，设置过滤条件过滤从网关 ip 地址到本机 ip 地址的数据包，查看捕获数据包的 ip 协议分组结构，截图并记录下表。

版本首部长度区分服务总长度
420bit（5）0x00（0）60
标识标记片偏移
0x000085ca (34250)0x000
生存时间协议首部校验和
25501（ICMP）0x000018ec [validation disabled]
源地址目的地址
10.0.132.25410.0.132.12

（3）根据捕获的数据包信息思考并回答以下问题：

  • 首部长度是如何计算的？总长度是如何计算的？

    IP 首部固定部分有 20 字节，除非含有选项部分。故最小长度为 20 字节。首部长度是指 IP 首部占 32bit 字的数目，包括选项 (如果有)。首部长度本身为 4bit 字段，能表示的二进制最大数为 1111，换算成十进制为 15，即首部最长为 15 个 32bit 长度，即最大长度 60 字节。

  • 生存时间取值是多少？表示什么含义？找到从 202.115.32.43 发送给本机 ip 的数据包，查看 ip 报头中的生存时间取值，与上表中的生存时间取值相比有什么变化？说明了什么？

    生存时间 (TTL) 是 IP 协议包中的一个值，它告诉网络路由器包在网络中的时间是否太长而应被丢弃。有很多原因使包在一定时间内不能被传递到目的地。例如，不正确的路由表可能导致包的无限循环。一个解决方法就是在一段时间后丢弃这个包，然后给发送者一个报文，由发送者决定是否要重发。TTL 的初值通常是系统缺省值，是包头中的 8 位的域。TTL 的最初设想是确定一个时间范围，超过此时间就把包丢弃。由于每个路由器都至少要把 TTL 域减一，TTL 通常表示包在被丢弃前最多能经过的路由器个数。当记数到 0 时，路由器决定丢弃该包，并发送一个 ICMP 报文给最初的发送者。

  • 协议字段表示什么？本实验中协议字段为什么是这个取值？

  1. 版本：即图中的 “Version 4”，表示 IP 的版本号，4 比特

  2. 首部长度：即图中的 “Header length” 的这段，表示 IP 数据包头长度，4 比特，IP 数据包头最短为 20 字节，但是其长度可变，具体长度取决于可选项字段的长度。

  3. 优先级与服务类型：即图中 “DIfferentiated services field” 这段，用于表示数据包的优先级和服务类型，8 比特。通过在数据包中划分一定的优先级，用于实现 Qos（服务质量）的要求

  4. 总长度：即图中 的 “Total length” 这段，用以指示整个 IP 数据包的长度，16 比特。最长为 65535 字节，包括包头和数据。

  5. 标识符：即图中的 “Identification” 这段，表示 IP 数据包的标识符，16 比特。当 IP 对上层数据进行分片时，它将给所有的分片分配一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误的重组。标识符字段用于标识一个数据包，以便接收节点可以重组被分片的数据包。

  6. 标志：即图中的 “Flags”，标志字段，3 比特，标志和分片一起被用来传递信息。例如，当数据包从一个以太网发送到另一个以太网时，指示对当前的包不能进行分片或者一个包被分片后指示在一系列的分片中最后一个分片是否已发出。

  7. 段偏移量：即图中的 “fragment offset”，该字段用于表示段偏移量，13 比特。段偏移量中包含的信息是在一个分片序列中如何将各分片重新连接起来。

  8. TTL：即图中的 “time to live”，该字段用于表示 IP 数据包的生命周期，8 比特。该字段包含的信息是防止一个数据包在网络中无限循环的转发下去。

    TTL 值对应于一个数据包通过路由器的数目。一个数据包没经过一个路由器，TTL 将减去 1. 当 TTL 值为 0 时，数据包将被丢弃。

  9. 协议号：即图中的 “Protocol”，协议字段，8 比特。该字段用以指示在 IP 数据包中封装的是哪个协议，是 TCP 还是 UDP，tcp 的协议号是 6，UDP 的协议号是 17 ，这里我们看到的是 TCP 协议号是 6。

  10. 首部校验和：即图中的 “Header checksum status”, 该字段用于表示校验和，16 比特。校验和是 16 位的错误检测字段。目的主机和网络中的每个网关都要重新计算包头的校验和，就如同源主机所做的一样。如果数据没有被改动过，两个计算结果应该是一样的。

  11. 启动抓包，“ping 本网络广播地址”，停止抓包。截图并回答：ping 命令是否有回应？从哪一台主机产生的回应？。

    请求超时

  12. 启动抓包，“ping 127.0.0.1”，通过设置过滤器，尝试找到目的地址为 127.0.0.1 的数据包。截图并回答：是否能找到？为什么？

    不能找到

    因为默认情况下，Wireshark 无法捕获 127.0.0.1 的报文

  13. 启动抓包，“ping 192.168.31.1 –l 3000”，通过设置过滤器，找到本主机发出的第一个 3000 字节的 3 个数据包分片，截图并记录下表。

    分片 1分片 2分片 3
    总长度1500150068
    标识0x00003d070x00003d070x00003d07
    MF 标志SetSetNot set
    DF 标志Not setNot setNot set
    片偏移014802960

根据捕获的数据包信息回答以下问题：

  • 原始数据包是如何被划分成不同大小分片的？本机的 MTU 可能是多少？

    分片和重新组装的过程对传输层是透明的，其原因是当 IP 数据报进行分片之后，只有当它到达目的站时，才可进行重新组装，且它是由目的端的 IP 层来完成的。分片之后的数据报根据需要也可以再次进行分片。IP 分片和完整 IP 报文差不多拥有相同的 IP 头，ID 域对于每个分片都是一致的，这样才能在重新组装的时候识别出来自同一个 IP 报文的分片。在 IP 头里面，16 位识别号唯一记录了一个 IP 包的 ID，具有同一个 ID 的 IP 分片将会重新组装；而 13 位片偏移则记录了某 IP 片相对整个包的位置；而这两个表中间的 3 位标志则标志着该分片后面是否还有新的分片。这三个标志就组成了 IP 分片的所有信息，接受方就可以利用这些信息对 IP 数据进行重新组织。

    1500

  • 不同分片的标识字段取值是否一致？为什么？

    是

    IP 软件在存储器中维持一个计数器，每产生一个数据包，计数器就加 1，并将此值赋给标识字段。但这个 “标识” 并不是序号，因为 IP 是无连接服务，数据包不存在按序接收的问题。当数据包由于长度超过网络的 MTU 而必须分片时，同一个数据包被分成多个片，这些片的标识都一样，也就是数据包这个标识字段的值就被复制到所有的数据包分片的标识字段中。相同的标识字段的值使分片后的各数据包片最后能正确地重装成为原来的数据包。

  • 不同分片的 MF 和 DF 标志位取值有何不同？为什么？

    DF=0 表示可以分片，MF = 1 表示后面还有分片，MF = 0 表示后面没有分片

  • 每个分片的片偏移分别是多少？片偏移的含义是什么？

    0 1480 2960

2、ICMP 协议的分组结构

（1）查看上述抓包结果中的第 3 个分片的 ICMP 数据包，填写下表：

类型代码检验和标识符序号数据长度
IPv400xcfbd [correct]1-25617-435268

回答以下问题：

  • 该 ICMP 报文属于哪种类型？

    查询报文

  • 重新设置过滤条件，找到 ICMP echo reply 报文，其类型号是多少？

    8

  • 3000 字节的数据分成了 3 片，每个分片中都有 IP 头部信息吗？为什么？

    有 ip 头部信息出现在每个 ip 报文数据报中，用于指定 ip 通信的远端 ip 地址，目的端 ip 地址，指导 ip 分片和重组，以及部分的通信行为。

  • 3000 字节的数据分成了 3 片，每个分片中都有 ICMP 头部信息吗？为什么？

    有 ICMP 是在 IP 数据报的内部被传输的，紧跟着 IP 报文的首部，如果 IP 首部有可选部分，则紧跟着可选部分

  • 启动抓包，在命令提示符中输入 “ping baidu.com -i 4”（节点数最多为 4），运行结束后停止抓包，设置过滤器，显示 ICMP 报文，截图并回答：

  • 观察 TTL exceeded 报文， 该 ICMP 报文的类型号和代码分别是多少，代表的含义是什么？

    类型号 8 代码 0

  • 观察 TTL exceeded 报文的 ICMP 数据部分，请问该数据部分包括了哪些部分？为什么这样？

    源端口抑制报文路由器在处理报文时会有一个缓存队列。如果超过了最大缓存队列，将无法处理，从而丢弃报文，并向源发送一个 ICMP 源冷却报文 (Type 为 4)，告诉对方不在接收报文了。

    超时报文

    网络传输 IP 数据报的过程中，如果 IP 数据报的 TTL 值逐渐递减为 0 时，需要丢弃数据报，这时候路由器需要向源发送方发送 ICMP 超时报文 (Type 为 11)，code 为 0，表示传输过程中超时了.

    参数错误报文 (Parameter Problem Message)

    当路由器或主机处理数据报文时，发现因为报文头的参数错误而不得不丢弃报文时，需要向源发送方发送参数错误报文 (Type 为 12). 当错误为 0 时，报文中的 Pointer 指出错误的字节位置

    改变路由重定向 (Redirect Message)

    当路由收到 IP 数据报，发现数据报的目的地址在路由表中没有，他就会发 ICMP 重定向报文 (Type 为 5) 个源发送方，告诉它发送的地址不在

    回送请求和回答

    Type 为 8 是请求回显报文 (Echo)；Type (0) 是回显应答报文。请求回显包或回显应答报文属于查询报文，Ping 就是用这种报文进行查询和应答的。

    时间戳请求和回答

    时间戳报文时用来记录收发以及传输时间的报文 Originate Timestamp 记录的是发送方发送报文的时刻。Receive Timestamp 记录的是接收方收到的报文的时刻；Transmit Timestamp 表示回显这最后发送报文的时刻。

ICMP 协议分析实验

半夏风情于 2020-11-23 17:06:55 发布

1．ICMP 协议介绍

ICMP（Internet Control Message Protocol）是因特网控制报文协议 [RFC792] 的缩写，是因特网的标准协议。ICMP 允许路由器或主机报告差错情况和提供有关信息，用以调试、监视网络。

（1）ICMP 的报文格式

在这里插入图片描述

图 1 ICMP 回送请求和应答报文格式

在网络中，ICMP 报文将封装在 IP 数据报中进行传输。由于 ICMP 的报文类型很多，且又有各自的代码，因此，ICMP 并没有一个统一的报文格式供全部 ICMP 信息使用，不同的 ICMP 类别分别有不同的报文字段。

ICMP 报文只在前 4 个字节有统一的格式，即类型、代码和校验和 3 个字段。接着的 4 个字节的内容与 ICMP 报文类型有关。图 1 描述了 ICMP 的回送请求和应答报文格式，ICMP 报文分为首部和数据区两大部分。其中：

  • 类型：一个字节，表示 ICMP 消息的类型，内容参见表 1；

  • 代码：一个字节，用于进一步区分某种类型的几种不同情况；

  • 校验和：两个字节，提供对整个 ICMP 报文的校验和；

（2）ICMP 的报文类型

ICMP 报文的种类可以分为 ICMP 差错报告报文和 ICMP 询问报文两种，表 5 列出了已定义的几种 ICMP 消息。

表1 ICMP 消息及类型码

类型的值ICMP消息类型
0回送 (Echo) 应答
3目的站点不可达
4源站点抑制 (Source quench)
5路由重定向 (Redirect)
8回送请求
9路由器询问
10路由器通告
11超时报告
12参数出错报告
13时间戳 (Timestamp) 请求
14时间戳 (Timestamp) 应答
15信息请求
16信息应答
17地址掩码 (Address mask) 请求
18地址掩码 (Address mask) 应答
说明

  • 差错报告报文：主要有目的站点不可达、源站点抑制、超时、参数问题和路由重定向5种。

  • ICMP询问报文：有回送请求和应答、时间戳请求和应答、地址掩码请求和应答以及路由器询问和通告 4 种。

（3）ICMP 常见的消息类型

下面介绍几种常用的 ICMP 消息类型。

  • 目的站点不可达（3）

产生 “目的站点不可达” 的原因有多种。在路由器不知道如何到达目的网络、数据报指定的源路由不稳定、路由器必须将一个设置了不可分段标志的数据报分段等情况下，路由器都会返回此消息。如果由于指明的协议模块或进程端口未被激活而导致目的主机的 IP 不能传送数据报，这时目的主机也会向源主机发送 “目的站点不可达” 的消息。

为了进一步区分同一类型信息中的几种不同情况，在 ICMP 报文格式中引入了代码字段，该类型常见信息代码及其意义如下：

表 2 ICMP 类型 3 的常见代码

代码描述处理
0网络不可达无路由到达主机
1主机不可达无路由到达主机
2协议不可用连接被拒绝
3端口不可达连接被拒绝
4需分段但 DF 值为 0报文太长
5源路由失败无路由到达主机

  • 源站点抑制 （4）

    此消息类型提供了流控制的一种基本形式。当数据报到达得太快，路由器或主机来不及处理时，这些数据报就必须被丢弃。丢弃数据报的计算机就会发一条 “源站点抑制” 的 ICMP 报文。“源站点抑制” 消息的接收者就会降低向该消息发送站点发送数据报的速度。

  • 回送请求 （8）和回送应答 （0）

    这两种 ICMP 消息提供了一种用于确定两台计算机之间是否可以进行通信的机制。当一个主机或路由器向一个特定的目的主机发出 ICMP 回送请求报文时，该报文的接收者应当向源主机发送 ICMP 回送应答报文。

  • 时间戳请求 （15）和时间戳应答 （16）

    这两种消息提供了一种对网络延迟进行取样的机制。时间戳请求的发送者在其报文的信息字段中写入发送消息的时间。接收者在发送时间戳之后添加一个接收时间戳，并作为时间戳应答消息报文返回。

  • 地址掩码请求 （17）和地址掩码应答 （18）

    主机可以用 “地址掩码请求” 消息来查找其所连接网络的子网掩码。主机在网络上广播请求，并等待路由器的包含子网掩码的 “地址掩码应答” 消息报文的到来。

  • 超时报告 （11）

    当一个数据报的 TTL 值到达 0 时，路由器将会给源主机发送超时报文。

2．基于 ICMP 的应用程序

目前网络中常用的基于 ICMP 的应用程序主要有 ping 命令和 tracert 命令。

（1）ping 命令

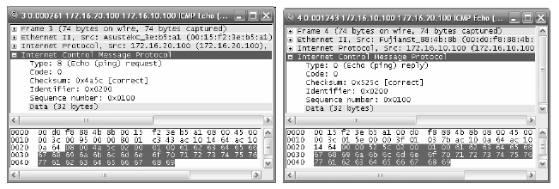

Ping 命令是调试网络常用的工具之一。它通过发出 ICMP Echo 请求报文并监听其回应来检测网络的连通性。图 2 显示了 Ethereal 捕获的 ICMP Echo 请求报文和应答报文。

在这里插入图片描述

图 2 ICMP Echo 请求报文和应答报文

Ping 命令只有在安装了 TCP/IP 协议之后才可以使用，其命令格式如下：

ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS] [-r count] [-s count] [[-j host-list] | [-k host-list]] [-w timeout] target_name

这里对实验中可能用到的参数解释如下：

  • -t ：用户所在主机不断向目标主机发送回送请求报文，直到用户中断；

  • -n count：指定要 Ping 多少次，具体次数由后面的 count 来指定 ，缺省值为 4；

  • -l size：指定发送到目标主机的数据包的大小 ，默认为 32 字节，最大值是 65,527；

  • -w timeout：指定超时间隔，单位为毫秒；

  • target_name：指定要 ping 的远程计算机。

3．实验环境与说明

（1）实验目的

掌握 ping 和 tracert 命令的使用方法，了解 ICMP 协议报文类型及其作用。

执行 ping 和 tracert 命令，分别截获报文，分析截获的 ICMP 报文类型和 ICMP 报文格式，理解 ICMP 协议的作用。

（2）实验设备和连接

实验设备和连接图如图 3 所示，一台锐捷 R1760 路由器连接 2 台 PC 机，分别命名为 PC1、PC2。

在这里插入图片描述

图 3 ICMP 协议分析实验连接图

4．实验步骤

步骤 1：按照如图 22 所示连接好设备；

步骤 2：完成路由器和 PC1、PC2 的相关配置；（编者注：实验室中任何一台 PC 都可以作为模型中的 PC1。PC2 用 202.202.43.125 等另一网段机器代理即可。）

路由器的配置参考如下：

router#configure terminal
router (config)#interface fastEthernet 1/0
router (config-if)#ip address 172.16.10.1 255.255.255.0
router (config-if)#no shutdown
router (config-if)#interface fastEthernet 1/1
router (config-if)#ip address 172.16.20.1 255.255.255.0
router (config-if)#no shutdown

PC1 和 PC2 的 IP 地址、子网掩码、网关按照图中有关参数配置。

步骤 3：分别在 PC1 和 PC2 上运行 wireshark，开始截获报文，为了只截获和实验内容有关的报文，将 wireshark 的 Captrue Filter 设置为 “No Broadcast and no Multicast ”；

步骤 4：在 PC1 上以 PC2 为目标主机，在命令行窗口执行 Ping 命令；

请写出执行的命令：ping 172.27.64.119

步骤 5：停止截获报文，将截获的结果保存为 ICMP-1 - 学号，分析截获的结果，回答下列问题：

1）您截获几个 ICMP 报文？分别属于那种类型？

总共截获 8 个 ICMP 报文

分别属于回送请求和回送应答两种类型

2）分析截获的 ICMP 报文，查看表 2 中要求的字段值，填入表中。

表 2 ICMP 报文分析

报文号 源 IP 目标 IP ICMP 报文格式

类型 代码 标识 序列号

1436 172.27.64.120 172.27.64.119 8 00 0x0001 1

1437 172.27.64.119 172.27.64.120 0 00 0x0001 1

1528 172.27.64.120 172.27.64.119 8 00 0x0001 2

1529 172.27.64.119 172.27.64.120 0 00 0x0001 2

1578 172.27.64.120 172.27.64.119 8 00 0x0001 3

1579 172.27.64.119 172.27.64.120 0 00 0x0001 3

1629 172.27.64.120 172.27.64.119 8 00 0x0001 4

1630 172.27.64.119 172.27.64.120 0 00 0x0001 4

3）分析在上表中哪个字段保证了回送请求报文和回送应答报文的一一对应，仔细体会 Ping 命令的作用。

序号保证了请求报文和回送报文的一一对应，ping 可以用来检验网络能否通。

步骤 6：在 PC1 上运行 wireshar 开始截获报文；

步骤 7：在 PC1 上执行 Tracert 命令，向一个本网络中不存在的主机发送数据报，如：Tracert 百度

在这里插入图片描述

步骤 8：停止截获报文，将截获的结果保存为 ICMP-2 - 学号，分析截获的报文，

回答下列问题：

1）截获了报文中哪几种 ICMP 报文？其类型码和代码各为多少？

共截获了 3 种 ICMP 报文

Echo request 0 0

Echo reply 8 0

Time-to-live exceeded 11 0

2）在截获的报文中，超时报告报文的源地址是多少？这个源地址指定设备和 PC1 有何关系？

源地址 39.156.27.1，这个地址是百度 IP39.156.66.14 的网关地址

3）通过对两次截获的 ICMP 报文进行综合分析，仔细体会 ICMP 协议在网络中的作用。

ICMP 报文有两种：差错报告报文和询问报文。其中差错报告报文用来报告差错类型，询问报文用与寻找目标主机应用有 ping、tracert，时间戳可以用来计算 RTT 时间。

via:

ICMP协议分析实验
qq_46630774的博客
12-02 4229
本次ICMP实验中，ICMP工作涉及到的设备，包括发送ICMP消息的源主机和接收ICMP消息的目标机或路由器。在网络中，路由器是负责转发数据包的设备，先采用ping命令分别对网络的连通性进行测试，后采用tracert对网站blibli数据传输情况进行跟踪，利用抓包软件wireshark了解了ICMP协议的工作过程并对协议字段进行分析，使我以后看到相关字段能够一目了然，通过抓取的请求应答报文分析得出ICMP协议是封装在IP协议中的。作为恶意使用ICMP 的最有代表性的例子，“ping 洪水”的攻击。
郑州大学计算机网络实验08 ICMP协议探索和分析
unbug1的博客
11-04 1508
5.在主机ns56A的模拟终端中，执行如下命令，封装1400字节UDP数据，并设置IP首部的不许分片位为1，从主机ns56A发往目的IP地址为192.168.57.126（ns57A）的主机的4499端口。4.在主机ns56A的模拟终端中，执行如下命令，封装800字节UDP数据，从主机ns56A发往目的IP地址为192.168.57.190（ns57B）的主机的4499端口。2.在主机ns56A的模拟终端中，执行如下命令，发送两次ICMP回显请求，测试到主机n57C的连通性。
【计算机网络】ICMP报文实验
m0_65787507的博客
07-26 2369
具体来说，超时报告有一个外层的internet control message protocol，内部包含基本的echo分组信息、internet protocol version 4、一个内层的internet control message protocol。1：常用的查询报文和差错报文的type和code如下。2：IP协议的缺点：IP协议没有差错报文或差错纠正机制，且缺少一种为主机和管理查询的基址。：设计拓扑并实现抓包分析4种icmp报文，每种报文按下表填写抓到的前4个报文信息。
实验3、ICMP协议解码详解实验.pdf
12-09
ICMP协议是一种面向无连接的协议，用于传输出错报告控制信息。它是一个非常重要的协议，它对于网络安全具有极其重要的意义。它属于网络层协议，主要用于在主机与路由器之间传递控制信息，包括报告错误、交换受限控制和状态信息等。当遇到IP数据无法访问目标、IP路由器无法按当前的传输速率转发数据包等情况时，会自动发送ICMP消息。 ICMP 是 TCP/IP 模型中网络层的重要成员，与 IP 协议、ARP 协议、RARP 协议及 IGMP 协议共同构成 TCP/IP 模型中的网络层。ping 和 tracert是两个常用网络管理命令，ping 用来测试网络可达性，tracert 用来显示到达目的主
IP协议ICMP协议分析实验报告
11-30
（1） 学会使用ping的重要参数。 （2） 通过使用协议分析软件掌握IP协议的工作过程。 （3） 通过使用协议分析软件掌握ICMP协议的工作过程 2. 实验环境 PC机两台，交换机一台。两台计算机的IP地址分别为192.168.0.204和192.168.0.22，协议分析软件。 3. 实验原理 （1） IP协议是因特网上最重要的网络层协议，是TCP/IP网络层的核心协议。由IP协议实现的是面向无连接的数据报服务。IP协议包括Ipv4和Ipv6两个版本，IPv4包括20字节的固定手部及可变长的可选首部。 （2） 利用ping检查网络是否能够连通，可以帮助我们分析判断网络故障。该命令只有在安装了TCP/IP协议后才可以使用。Ping命令的主要作用是通过发送数据包并接收应答信息来检测两台计算机之间的网络是否连通。 （3） ICMP属于网络层协议，主要用于在主机与路由器之间传递控制信息，主要的用途是差错报告。Ping命令使用的ICMP协议中的回送请求和回送响应，所以可以使用协议分析软件通过使用ping命令来抓包，分析IP协议和ICMP协议的工作过程。 4. 实验步骤 (1) 打开192.168.0.204主机的命令行，打开抓包软件wireshark开始抓包start，在dos下输入ping 192.168.0.22 –l 3000
ICMP协议详解与实践指南
Linux内核研究者
11-27 1341
本文全面介绍了ICMP协议，包括其在网络诊断中的重要性、历史背景、工作原理、报文结构、实际应用以及与网络安全的关系。ICMP用于在IP网络中传递错误消息和操作消息，是网络管理和故障排除的重要工具。文中详细解释了ICMP报文的格式和常见类型，如回声请求/应答、目标不可达、超时等，并探讨了基于ICMP的网络工具如ping、traceroute、mtr和fping的使用方法。同时，讨论了ICMP的安全风险和防范措施，以及如何实现一个简单的ping工具。
ICMP 协议详解 ICMP 协议详解
05-22
### ICMP协议详解 #### 1. ICMP与Ping ICMP（Internet Control Message Protocol，互联网控制消息协议）是一种网络层协议，用于在IP主机、路由器之间传递控制消息。这些消息包括有关网络通信的问题和信息，例如...
【网络协议解析】基于ARP与ICMP协议的网络通信机制详解及Python实现
06-15
关于ICMP协议，阐述了其与ARP的区别、报文格式、常见消息类型及其应用场景，如网络连通性检测，并展示了ICMP请求的Python实现。对于UDP协议，解释了其特点、报文结构、校验和计算方法，并提供了基于Python的UDP ...
网络工程基于eNSP的网络实践：IP协议与子网划分详解及实验配置
最新发布
07-31
ICMP协议部分介绍了其报文结构、常见消息类型及应用场景，如Ping测试和Tracert路径探测。最后，通过具体的配置实例展示了路由接口、LoopBack接口、静态路由和备份路径的配置。 适用人群：适用于具备一定网络基础知识...
【计网实验】使用wireshark分析FTP协议与ICMP协议
SofiaT的博客
10-19 3121
在做计组FTP试验时，有部分知识点掌握的不是很好，把上网收集到的资料整合一下，加强记忆。
计算机通信网实验第二次——ICMP协议的分析
line233的博客
05-02 1595
写在前面：有些图片太大，压缩后有些变形，可以单击查看原图 本次实验内容： (1)实验介绍。介绍本次实验的内容，介绍本次实验要抓的数据包。ping是用来测试网络连通性的命令，一旦发出ping命令，主机会发出连续的测试数据包到网络中，在通常的情况下，主机会收到回应数据包，ping采用的是ICMP协议。 (2)实验步骤： 第一步，确定目标地址：例如选择www.baidu.com作为目标地址。 ...
ICMP协议详解及尝试用ping和tracert捕抓ICMP报文
ZZZCY2003的博客
07-04 3063
Ping测试是一种网络诊断工具，它利用ICMP协议来检测网络连通性。Ping命令会向目标主机发送一个ICMP Echo请求报文，然后等待目标主机的响应。如果目标主机可以接收到这个请求并回复，那么就可以认为目标主机与源主机之间存在一条可达的网络路径。通过向目标主机发送小数据包，Ping可以判断网络是否连通。如果目标主机能够接收并响应Ping请求，那么网络连接就是正常的；反之，如果无法收到响应，就说明网络存在问题，需要进一步诊断和排除。
实验七 ICMP 协议分析实验
Sum
11-23 1万+
实验七 ICMP 协议分析实验 1．ICMP 协议介绍 ICMP（Internet Control Message Protocol）是因特网控制报文协议[RFC792]的缩写，是因特网的标准协议。ICMP允许路由器或主机报告差错情况和提供有关信息，用以调试、监视网络。 （1）ICMP 的报文格式 图1 ICMP 回送请求和应答报文格式 在网络中，ICMP 报文将封装在IP数据报中进行传输。由于ICMP的报文类型很多，且又有各自的代码，因此，ICMP并没有一
【ICMP协议深度解析】从网络诊断到安全实践
赶紧的博客
05-03 1284
本文系统讲解ICMP协议的工作原理、典型应用场景及安全防御策略，通过抓包实验和攻击防御案例，揭示网络层控制报文的核心机制。
【计算机网络实验】IP协议和ICMP协议的抓包分析（wireshark）
发布一些个人学习笔记，分享一些可能在安全学习道路上遇到的问题、心得，一起学习一起进步
05-01 5525
计算机网络实验——基于wireshark的IP协议和ICMP协议抓包分析
计算机网络（22）——ICMP协议
W24的博客
02-09 2186
ICMP（因特网控制报文协议）用在主机、路由器之间传递控制消息，ICMP 最典型的用途是差错报告和网络探寻。 ICMP 协议可以看作是 IP 协议的伴随协议，通常实现 IP 协议的同时也需要实现 ICMP 协议；但从体系结构上讲它是位于 IP 之上的，因为 ICMP 报文是封装在 IP 数据报中的，就像 TCP 和 UDP 报文段作为 IP 有效载荷被承载那样（IP 数据报首部中的协议字段：ICMP(1)、TCP(6)、UDP(17)），类似地，当一台主机收到一个指明上层协议为 ICMP 的 IP 数据报时
计算机网络ICMP实验记录和总结
jachinleon的博客
12-02 3025
Ping 程序生成的 ICMP 消息;Traceroute 程序生成的 ICMP 消息;ICMP 消息的格式和内容。这次实验中，我先对于实验资料内容进行学习，初步了解了实验的要求和步骤后，发现这次的材料不仅是包含许多生词的全英文文档，而且涉及的抓包软件版本非常旧，无法立刻上手先下载要用的platform，确定当前版本；查阅英文字典，确定实验要求文档具体内容和思路；寻找辅助教程，确保自己可以按照实验教程思路，使用新版本软件完成实验在实验中，我观察到这次实验是一个循序渐进的探索过程，
实验：IP 与 ICMP 分析
qq_45140146的博客
04-11 1万+
一、实验目的 IP 和 ICMP 协议是 TCP/IP 协议簇中的网络层协议，在网络寻址定位、数据分组转发和路由选择等任务中发挥了重要作用。本实验要求熟练使用 Wireshark 软件，观察 IP数据报的基本结构，分析数据报的分片；掌握基于 ICMP 协议的 ping 和 traceroute 命令其工作原理ࣿ 实验内容 启动 Wireshark，捕捉网络命令执行过程中本机接受和发送的数据报。 执行 ping 命令，观察 IP 数据报和 ICMP 询问报文的结构：通过 Wireshark 监视器观察捕获流
ICMP差错报告报文
热门推荐
qq_36054559的博客
11-12 1万+
ICMP（Internet Control Message Protocol）是Internet控制报文协议。它是TCP/IP协议族的一个子协议。它允许主机或路由器报告差错情况和提供有关异常的报告。 ICMP报文作为IP层数据包的数据，加上数据报的首部，组成IP数据报发送出去。ICMP报文主要分为差错报告报文与查询报文两种。 ICMP差错报告报文只能报告差错，不能纠正差错，差
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
