14位相机转为8位数据Verilog代码

1 模拟14位相机时序输出

这是一个模拟相机输出时序的Verilog模块。输入信号为系统时钟信号，系统复位信号。输出信号为像素时钟，14位像素数据，帧有效信号，行有效信号，此时输出的像素在这一帧中的序号。
 输出像素数量、行有效信号间隔（每行最后一个像素后多少个时钟周期开始下一行），帧有效信号间隔（例如每帧结束到下一帧开始的时钟周期数）可通过parameter调节。
系统时钟信号直接输出为像素时钟信号，14位像素数据从0开始依次增加，增加到某个可调的阈值后归零继续增加。

1.1 代码

`timescale 1ns / 1ps


module sim_camera_output (
    input             sys_clk,      // 系统时钟信号
    input             sys_rst_n,    // 系统复位信号，低电平有效
    output            pixel_clk,    // 像素时钟
    output reg [13:0] pixel_data,   // 14位像素数据
    output reg        frame_valid,  // 帧有效信号
    output reg        line_valid,   // 行有效信号
    output reg [18:0] pixel_num     // 像素序号
);

  // 参数定义
  parameter PIXEL_COLUMNS = 64;  // 每一行的像素数量，列数
  parameter PIXEL_ROWS = 51;  // 每一帧有多少行，行数
  parameter LINE_INTERVAL = 5;  // 行有效信号间隔
  parameter FRAME_INTERVAL = 10;  // 帧有效信号间隔
  parameter PIXEL_THRESHOLD = 16383;  // 像素数据增加到这个值后归零



  reg [18:0] col_counter;  // 列计数器

  // 像素时钟直接输出为系统时钟
  assign pixel_clk = sys_clk;

  // 计算此时输出的像素值所在列
  always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
      col_counter <= 0;
    end else if (pixel_counter == (PIXEL_COLUMNS + LINE_INTERVAL) * PIXEL_ROWS + FRAME_INTERVAL - 1) begin
      col_counter <= 0;
    end else if (col_counter == PIXEL_COLUMNS + LINE_INTERVAL - 1) begin
      col_counter <= 0;
    end else begin
      col_counter <= col_counter + 1;
    end
  end

  // 生成行有效信号
  always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
      line_valid <= 0;
    end else if (pixel_counter >= (PIXEL_COLUMNS + LINE_INTERVAL) * PIXEL_ROWS - 1) begin
      line_valid <= 0;
    end else if (col_counter <= PIXEL_COLUMNS - 1) begin
      line_valid <= 1;
    end else begin
      line_valid <= 0;
    end
  end

  reg [18:0] pixel_counter;  // 一帧全部像素计数器
  // 计算此时一帧中输出像素的数量
  always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
      pixel_counter <= 0;
    end else if (pixel_counter == (PIXEL_COLUMNS + LINE_INTERVAL) * PIXEL_ROWS + FRAME_INTERVAL - 1) begin
      pixel_counter <= 0;
    end else begin
      pixel_counter <= pixel_counter + 1;
    end
  end

  // 生成帧有效信号
  always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
      frame_valid <= 0;
    end else if (pixel_counter <= (PIXEL_COLUMNS + LINE_INTERVAL) * PIXEL_ROWS - 1) begin
      frame_valid <= 1;
    end else begin
      frame_valid <= 0;
    end
  end

  // 像素数据生成
  always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
      pixel_data <= 0;
    end else if (pixel_counter > (PIXEL_COLUMNS + LINE_INTERVAL) * PIXEL_ROWS - 1) begin
      pixel_data <= 0;
    end else if (pixel_data == PIXEL_THRESHOLD) begin
      pixel_data <= 0;
    end else if (frame_valid && line_valid) begin
      pixel_data <= pixel_data + 1;
    end else begin
      pixel_data <= pixel_data;
    end
  end

  // 像素序号
  always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
      pixel_num <= 0;
    end else if (pixel_counter > (PIXEL_COLUMNS + LINE_INTERVAL) * PIXEL_ROWS - 1) begin
      pixel_num <= 0;
    end else if (frame_valid && line_valid) begin
      pixel_num <= pixel_num + 1;
    end else begin
      pixel_num <= pixel_num;
    end
  end


endmodule

1.2 仿真激励代码

`timescale 1ns / 1ps


module camera_output_tb;


  reg clk;
  reg rest_n;
  wire pixel_clk;
  wire [13:0] pixel_data;
  wire frame_valid;
  wire line_valid;
  wire [18:0] pixel_num;

  // DUT (Device Under Test)
  camera_output DUT (
      .sys_clk(clk),
      .sys_rst_n(rest_n),
      .pixel_clk(pixel_clk),
      .pixel_data(pixel_data),
      .frame_valid(frame_valid),
      .line_valid(line_valid),
      .pixel_num(pixel_num)
  );


  // 时钟生成
  initial begin
    clk = 0;
    forever #10 clk = ~clk;  // 产生50MHz的时钟信号
  end

  // 测试序列
  initial begin
    rest_n = 0;  // 初始复位
    #100;  // 等待100ns以确保时钟稳定
    rest_n = 1;  // 释放复位
  end


endmodule

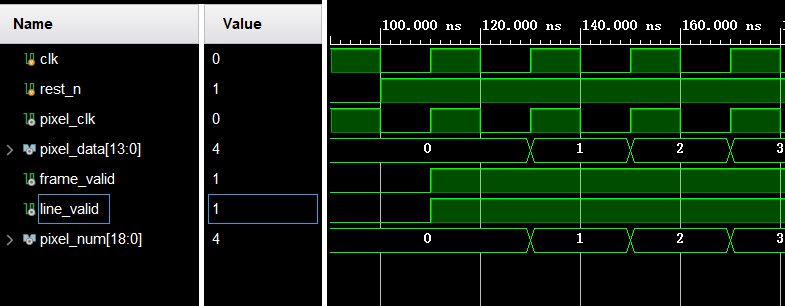

1.3 测试波形

2 写入一块bram

2.1代码

`timescale 1ns / 1ps


module camera_tobram (
    input             rest_n,
    input             pixel_clk,
    input      [13:0] pixel_data,   // 14位像素数据
    input             frame_valid,  // 帧有效信号
    input             line_valid,   // 行有效信号
    output reg        bram_we,      // 写入BRAM的写使能信号，高电平有效
    output reg [15:0] bram_data,    // 写入BRAM的数据
    output reg [18:0] bram_addr     // 写入BRAM的地址
);

  localparam PIXEL_SIZE = 64 * 51;  //输入像素数量



  reg [23:0] addr_cnt;  //地址计数器

  //计算地址，一个像素代表一个地址
  always @(posedge pixel_clk or negedge rest_n) begin
    if (!rest_n) begin
      addr_cnt <= 0;
    end else begin
      if (frame_valid == 0) begin
        addr_cnt <= 0;
      end else if (addr_cnt == PIXEL_SIZE - 1) begin
        addr_cnt <= 0;
      end else if (frame_valid & line_valid) begin
        addr_cnt <= addr_cnt + 1;
      end else begin
        addr_cnt <= addr_cnt;
      end
    end
  end


  //对地址进行打一拍处理
  always @(posedge pixel_clk or negedge rest_n) begin
    if (!rest_n) begin
      bram_addr <= 0;
    end else begin
      bram_addr <= addr_cnt;
    end
  end



  //设置写使能、输出数据
  always @(posedge pi
