前面我们已经介绍了如何使用OpenGL创建一个窗口，绘制简单三角形，多边形（四边形），希望复习的同学可以参看我之前的博客。

从零开始写游戏引擎（开发环境VS2022+OpenGL）之三 HelloWorld窗口的实现，代码与解释，步步教会系列-优快云博客

从零开始写游戏引擎（开发环境VS2022+OpenGL）之四 GPU简单作图的实现，代码与解释，保姆包教会系列-优快云博客

如果是对如何设置VS2022+OpenGL的开发环境有问题，可以参看下面一篇博文。

从零开始写游戏（开发环境VS2022+OpenGL) 2025年版本一初始项目设置-优快云博客

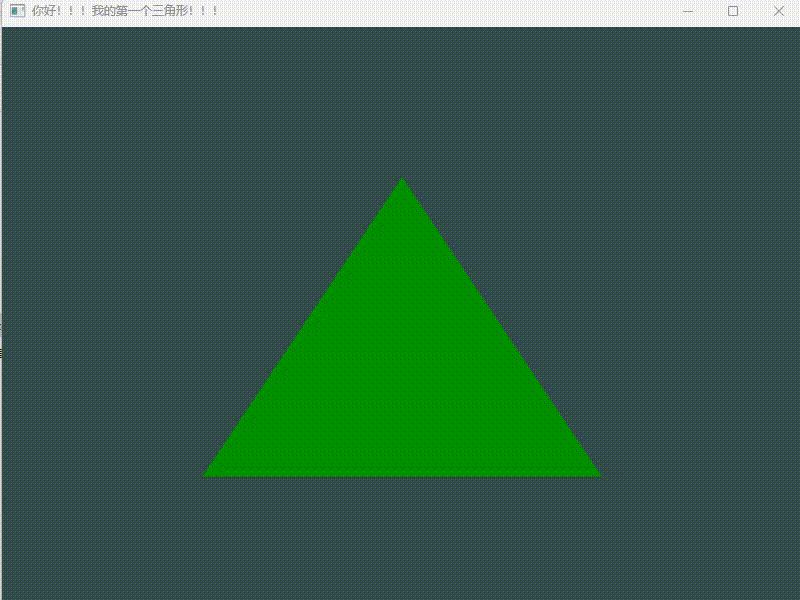

好了，下面开始正题，先介绍一下今天的学习目标。编写一个可以随着时间变化的三角形。

在这里插入图片描述

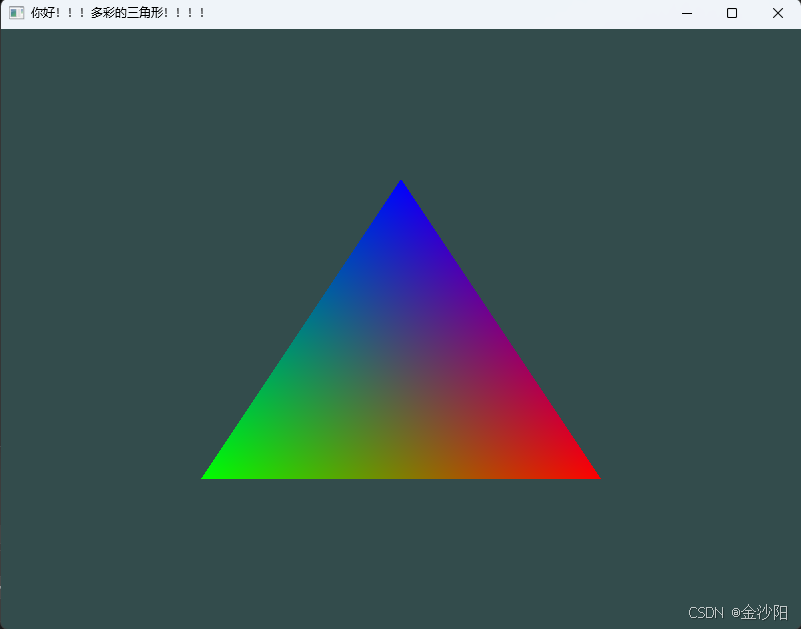

编写一个多彩的三角形

在这里插入图片描述

好了下面进入正题！！！

着色器

正如在上一章节中提到的，着色器是基于GPU的小程序。这些程序针对图形管道的每个特定部分运行。从基本意义上讲，着色器只不过是将输入（input）转换为输出（output）的程序。着色器也是非常孤立的程序，因为它们不允许彼此通信；他们唯一的交流是通过他们的输入和输出。

在前一章中，我们简要地介绍了着色器的表面以及如何正确使用它们。现在我们将以更一般的方式解释着色器，特别是OpenGL着色语言（GLSL）。

OpenGL着色语言（GLSL）

函数是用类c语言GLSL编写的。GLSL是专门为图形使用而定制的，它包含了专门针对矢量和矩阵操作的有用功能。

着色器总是以版本声明开始，然后是输入和输出变量，制服及其主要功能的列表。每个着色器的入口点都在其主要功能中，我们处理任何输入变量并在其输出变量中输出结果。如果你不知道制服是什么也不用担心，我们很快就会讲到。

着色器通常有以下结构：

#version version_number
in type in_variable_name;
in type in_variable_name;

out type out_variable_name;

uniform type uniform_name;

void main()
{
  // 处理输入，做一些奇怪的图形有关的事情
  ...
  // 处理输出，将输出放进一些便于输出的变量
  out_variable_name = weird_stuff_we_processed;
}

当我们特别讨论顶点着色器时，每个输入变量也被称为顶点属性。我们允许声明的顶点属性的最大数量受硬件的限制。OpenGL保证至少有16个4-component顶点属性可用，但一些硬件可能允许更多，你可以通过查询GL_MAX_VERTEX_ATTRIBS来检索：

int nrAttributes;
glGetIntegerv(GL_MAX_VERTEX_ATTRIBS, &nrAttributes);
std::cout << "Maximum nr of vertex attributes supported: " << nrAttributes << std::endl;

这通常返回16的最小值，这对于大多数用途来说应该足够了。

类型

像任何其他编程语言一样，GLSL具有用于指定我们想要使用的变量类型的数据类型。GLSL拥有我们从C语言中了解到的大多数默认基本类型：int、float、double、int和bool。GLSL还提供了我们将经常使用的两种容器类型，即向量和矩阵。我们将在后面的章节中讨论矩阵。

向量

在GLSL中，向量是针对刚才提到的任何基本类型的2、3或4个组件的容器。它们可以采用以下形式（n表示组件的数量）：

[!NOTE]

vecn: n个浮点数的默认向量。

bvecn：一个有n个布尔值的向量。

ivecn：一个n个整数的向量。

uvecn: n个无符号整数的向量。

dvecn: n个双分量的向量。

大多数情况下，我们将使用基本的vecn，因为浮点数对于我们的大多数目的来说已经足够了。

向量的分量可以通过vec.x来访问。其中x是向量的第一个分量。您可以使用vec.x，vec.y，vec.z和vec.w分别访问它们的第一、第二、第三和第四个组件。GLSL还允许您使用rgba作为颜色或stpq作为纹理坐标，访问相同的组件。

矢量数据类型允许一些有趣而灵活的组件选择，称为swizzling。Swizzling允许我们使用这样的语法：

vec2 someVec;
vec4 differentVec = someVec.xyxx;
vec3 anotherVec = differentVec.zyw;
vec4 otherVec = someVec.xxxx + anotherVec.yxzy;

[!TIP]

在这个方面，是不是觉得blender的变量使用是不是有这个味了，所以，我们的博客系列可以改名叫干爆blender系列，自己会做3D引擎了，还留着Blender干嘛？

您可以使用最多4个字母的任何组合来创建一个新的矢量（相同类型），只要原始矢量具有这些组件；例如，不允许访问vec2的.z组件。还可以将vector作为实参传递给不同的vector构造函数调用，从而减少所需的实参数量：

vec2 vect = vec2(0.5, 0.7);
vec4 result = vec4(vect, 0.0, 0.0);
vec4 otherResult = vec4(result.xyz, 1.0);

因此，向量是一种灵活的数据类型，可以用于所有类型的输入和输出。在整个博客系列文章中，您将看到我们如何创造性地管理向量的大量示例。

in和out关键字

着色器本身是很好的小程序，但它们是整体的一部分，因此我们希望在单个着色器上有输入和输出，以便我们可以移动内容。GLSL为此专门定义了in和out关键字。每个着色器都可以使用这些关键字指定输入和输出，只要输出变量与下一个着色器阶段的输入变量匹配，它们就会被传递下去。顶点和片段着色器略有不同。

顶点着色器应该接收某种形式的输入，否则它将是相当无效的。顶点着色器的输入不同，因为它直接从顶点数据接收输入。为了定义如何组织顶点数据，我们使用位置元数据指定输入变量，这样我们就可以在CPU上配置顶点属性。我们在上一章看到过布局（location = 0），因此顶点着色器需要一个额外的布局规范，以便我们可以将它与顶点数据链接起来。

[!TIP]

也可以省略“布局（位置= 0）”说明符，并通过glGetAttribLocation查询OpenGL代码中的属性位置，但我更喜欢在顶点着色器中设置它们。它更容易理解，并为您（和OpenGL）节省了一些工作。

另一个例外是片段着色器需要vec4颜色输出变量，因为片段着色器需要生成最终输出颜色。如果你没有在你的片段着色器中指定输出颜色，那么这些片段的颜色缓冲输出将是未定义的（这通常意味着OpenGL将渲染它们黑色或白色）。

所以如果我们想要将数据从一个着色器发送到另一个着色器，我们必须在发送着色器中声明一个输出，在接收着色器中声明一个类似的输入。当两边的类型和名称相等时，OpenGL将把这些变量链接在一起，然后可以在着色器之间发送数据（这是在链接程序对象时完成的）。为了向你展示这在实践中是如何工作的，我们将改变上一章的着色器，让顶点着色器决定片段着色器的颜色。

顶点着色器：

#version 330 core
layout (location = 0) in vec3 aPos; // the position variable has attribute position 0

out vec4 vertexColor; // specify a color output to the fragment shader

void main()
{
    gl_Position = vec4(aPos, 1.0); // see how we directly give a vec3 to vec4's constructor
    vertexColor = vec4(0.5, 0.0, 0.0, 1.0); // set the output variable to a dark-red color
}

片段着色器：

#version 330 core
out vec4 FragColor;

in vec4 vertexColor; // the input variable from the vertex shader (same name and same type)

void main()
{
    FragColor = vertexColor;
}

你可以看到我们在顶点着色器中声明了一个vertexColor变量作为vec4输出，我们在片段着色器中声明了一个类似的vertexColor输入。因为它们都有相同的类型和名称，片段着色器中的vertexColor链接到顶点着色器中的vertexColor。因为我们在顶点着色器中设置了暗红色，所以生成的片段也应该是暗红色。

源代码可以参见博主上传的资源文件：VS2022+OpenGL开发环境下的暗红色三角形图形绘制源代码资源-优快云文库

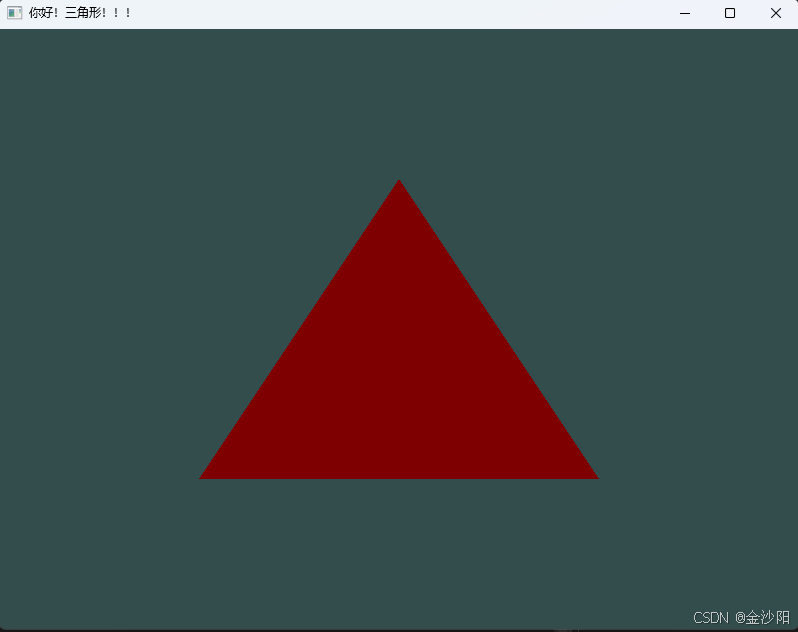

输出如下图：

在这里插入图片描述

好了！我们只是设法从顶点着色器发送一个值到片段着色器。下面让我们再来加点猛料，看看我们是否可以从我们的应用程序，发送一个颜色到片段着色器！换句话说，我们现在就要实现，在3D游戏引擎主程序里面，改变片段着色器的渲染颜色。

[!TIP]

这里实现绘制功能的源码可以下面的链接找到：

VS2022+OpenGL开发环境下的暗红色三角形图形绘制源代码资源-优快云文库

对于源码的解释，除了上述的着色器部分的解释，其余大部分内容都可以在上一篇博客文章中找到。请参考下面一篇博文。

从零开始写游戏引擎（开发环境VS2022+OpenGL）之四 GPU简单作图的实现，代码与解释，保姆包教会系列-优快云博客

Uniforms关键字类型

Uniforms类型是将数据从CPU上的应用程序传递到GPU上的着色器的另一种方式。然而，与顶点属性相比，Uniforms类型略有不同。首先，Uniforms类型是全局的，意味着一个统一的变量在每个着色器程序对象中是唯一的，并且可以在着色器程序的任何阶段，从任何着色器访问。其次，无论你将Uniforms类型的值设置为什么，Uniforms类型变量将保持它们的值，直到它们被重置或更新。

要在GLSL中声明Uniforms类型变量，我们只需将Uniforms类型添加到带有类型和名称的着色器中。从那时起，我们可以在着色器中使用新声明的Uniforms类型。让我们看看这次我们是否可以通过Uniforms类型的方式来设置三角形的颜色：

#version 330 core
out vec4 FragColor;

uniform vec4 ourColor; // we set this variable in the OpenGL code.

void main()
{
    FragColor = ourColor;
}

我们在片段着色器中声明了一个Uniforms类型的vec4 ourColor，并将片段的输出颜色设置为这个Uniforms类型值的内容。由于Uniforms类型是全局变量，我们可以在任何着色阶段定义它们，所以不需要再次通过顶点着色器来获得片段着色器。我们没有在顶点着色器中使用这个Uniforms类型变量，所以没有必要在那里定义它。

[!WARNING]

如果你声明了一个在你的GLSL代码中没有使用的Uniforms类型变量，编译器将从编译的版本中默默地删除这个变量，这是导致几个令人沮丧的错误的原因；记住这一点！

Uniforms类型变量目前是空的；我们还没有给Uniforms类型变量添加任何数据，所以让我们尝试一下。我们首先需要在着色器中找到Uniforms类型变量属性的索引/位置。一旦我们有了Uniforms类型变量的索引/位置，我们就可以更新它的值。与其将单一颜色传递给片段着色器，不如让我们随着时间的推移逐渐改变颜色：

float timeValue = glfwGetTime();
float greenValue = (sin(timeValue) / 2.0f) + 0.5f;
int vertexColorLocation = glGetUniformLocation(shaderProgram, "ourColor");
glUseProgram(shaderProgram);
glUniform4f(vertexColorLocation, 0.0f, greenValue, 0.0f, 1.0f);

首先，我们通过glfwGetTime（）以秒为单位获取运行时间。然后我们使用sin函数在0.0 - 1.0的范围内改变颜色，并将结果存储在变量greenValue中。

然后我们使用glGetUniformLocation查询ourColor，这个Uniforms类型变量的位置。我们向查询函数提供着色程序和Uniforms类型变量的名称（我们想从中检索位置）。如果glGetUniformLocation返回-1，则无法找到该位置。最后，我们可以使用glUniform4f函数设置Uniforms类型变量值。注意，找到Uniforms类型变量的位置并不需要你首先使用着色器程序，但是更新Uniforms类型变量需要你首先使用程序（通过调用glUseProgram），因为它在当前活动的着色器程序上设置Uniforms类型变量数值。

[!IMPORTANT]

因为OpenGL的核心是一个C库，所以它没有对函数重载的原生支持，所以无论一个函数可以用不同的类型调用，OpenGL都会为所需的每种类型定义新的函数；glUniform就是一个很好的例子。该函数需要为要设置的Uniforms类型指定一个后缀。一些可能的后缀有：

f：函数期望一个浮点数作为它的值。

i：函数期望int作为它的值。

ui：函数期望一个unsigned int作为它的值。

3f：该函数期望3个浮点数作为其值。

fv：该函数期望float向量/数组作为其值。

当你想配置OpenGL的一个选项时，只需选择与你的类型相对应的重载函数。在我们的例子中，我们想要分别设置4个统一的浮点数，所以我们通过glUniform4f传递数据（注意，我们也可以使用fv版本）。

现在我们知道了如何设置Uniforms变量的值，我们可以使用它们进行呈现。如果我们希望颜色逐渐变化，我们希望每帧更新这个Uniforms变量，否则如果我们只设置一次，三角形将保持单一的纯色。因此，我们计算greenValue并在每次渲染迭代中更新统一：

while(!glfwWindowShouldClose(window))
{
    // input
    processInput(window);

    // render
    // clear the colorbuffer
    glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT);

    // be sure to activate the shader
    glUseProgram(shaderProgram);

    // update the uniform color
    float timeValue = glfwGetTime();
    float greenValue = sin(timeValue) / 2.0f + 0.5f;
    int vertexColorLocation = glGetUniformLocation(shaderProgram, "ourColor");
    glUniform4f(vertexColorLocation, 0.0f, greenValue, 0.0f, 1.0f);

    // now render the triangle
    glBindVertexArray(VAO);
    glDrawArrays(GL_TRIANGLES, 0, 3);

    // swap buffers and poll IO events
    glfwSwapBuffers(window);
    glfwPollEvents();
}

该代码是对前面代码的相对直接的改编。这一次，我们在绘制三角形之前每帧更新一个统一的值。如果你正确地更新了制服，你应该会看到三角形的颜色逐渐从绿色变为黑色，然后又变回绿色。

源代码可以在这里找到：VS2022+OpenGL开发环境，从零开始编写3D游戏引擎，使用着色器编写一个能够改变颜色的三角形资源-优快云文库

效果图如下：

在这里插入图片描述

更近一步

正如你所看到的，Uniforms是一个很有用的工具，可以用来设置每一帧可能改变的属性，或者在应用程序和着色器之间交换数据，但是如果我们想为每个顶点设置颜色呢？在这种情况下，我们必须声明和我们的顶点一样多的制服。一个更好的解决方案是在顶点属性中包含更多的数据。这就是我们现在要做的。

更加多的属性

在前一章中，我们看到了如何填充VBO，配置顶点属性指针并将其全部存储在VAO中。这一次，我们还想向顶点数据添加颜色数据。我们将把颜色数据作为3个浮点数添加到顶点数组中。我们分别为三角形的每个角分配红色、绿色和蓝色：

float vertices[] = {
    // positions         // colors
     0.5f, -0.5f, 0.0f,  1.0f, 0.0f, 0.0f,   // bottom right
    -0.5f, -0.5f, 0.0f,  0.0f, 1.0f, 0.0f,   // bottom left
     0.0f,  0.5f, 0.0f,  0.0f, 0.0f, 1.0f    // top
};

为我们现在有更多的数据要发送到顶点着色器，所以有必要调整顶点着色器以接收我们的颜色值作为顶点属性输入。注意，我们使用布局说明符将aColor属性的位置设置为1：

#version 330 core
layout (location = 0) in vec3 aPos;   // the position variable has attribute position 0
layout (location = 1) in vec3 aColor; // the color variable has attribute position 1

out vec3 ourColor; // output a color to the fragment shader

void main()
{
    gl_Position = vec4(aPos, 1.0);
    ourColor = aColor; // set ourColor to the input color we got from the vertex data
}

因为我们不再使用一个Uniforms类型来表示片段的颜色，但现在使用ourColor输出变量，我们将不得不改变片段着色器：

#version 330 core
out vec4 FragColor;
in vec3 ourColor;

void main()
{
    FragColor = vec4(ourColor, 1.0);
}

因为我们添加了另一个顶点属性并更新了VBO的内存，所以我们必须重新配置顶点属性指针。VBO内存中的更新数据现在看起来有点像这样：

在这里插入图片描述

知道了当前的布局，我们可以用glVertexAttribPointer来更新顶点格式：


// position attribute
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);
// color attribute
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)(3* sizeof(float)));
glEnableVertexAttribArray(1);

glVertexAttribPointer的前几个参数相对简单。这次我们在属性位置1上配置顶点属性。颜色值的大小为3个浮点数，我们不规范化这些值。

由于我们现在有两个顶点属性，我们必须重新计算步幅值。为了获得数据数组中的下一个属性值（例如位置向量的下一个x分量），我们必须向右移动6个浮点数，三个用于位置值，三个用于颜色值。这给了我们一个6倍于浮点数大小的步长值（= 24字节）。

同样，这次我们必须指定一个偏移量。对于每个顶点，位置顶点属性是第一个，所以我们声明偏移量为0。颜色属性在位置数据之后开始，所以偏移量是3 * sizeof(float)，单位是字节（= 12字节）。

运行应用程序应该会产生以下图像：

在这里插入图片描述

源代码可以参看本人上传的资源VS2022+OpenGL开发环境，从零开始编写3D游戏引擎，使用着色器编写一个多彩色的三角形资源-优快云文库

图像可能不完全是你所期望的，因为我们只提供3种颜色，而不是我们现在看到的巨大的调色板。这都是片段着色器中片段插值的结果。当渲染一个三角形时，光栅化阶段通常会产生比最初指定的顶点更多的碎片。光栅化器然后根据每个碎片在三角形上的位置确定它们的位置。

基于这些位置，它插入所有片段着色器的输入变量。比如说，我们有一条直线，上面的点是绿色的，下面的点是蓝色的。如果片段着色器运行在位于线的70%位置的片段上，则其产生的颜色输入属性将是绿色和蓝色的线性组合；更准确地说：30%的蓝色和70%的绿色。

这就是在三角区发生的事。我们有3个顶点，因此有3种颜色，从三角形的像素判断，它可能包含大约50000个碎片，其中碎片着色器在这些像素之间插值颜色。如果你仔细观察颜色，你会发现这一切都是有道理的：从红色到蓝色，先到紫色，然后到蓝色。片段插值应用于所有片段着色器的输入属性。

如何写一个自己的着色器类？

编写、编译和管理着色器可能相当麻烦。作为着色器主题的最后一笔，我们将通过构建一个着色器类来简化我们的生活，该类可以从磁盘读取着色器，编译并链接它们，检查错误并且易于使用。这也给了你一点想法，我们如何将我们学到的一些知识封装成有用的抽象对象。

我们将完全在头文件中创建着色器类，主要是为了学习目的和可移植性。让我们从添加必需的include和定义类结构开始：

#ifndef SHADER_H
#define SHADER_H

#include <glad/glad.h> // include glad to get all the required OpenGL headers

#include <string>
#include <fstream>
#include <sstream>
#include <iostream>


class Shader
{
public:
    // the program ID
    unsigned int ID;

    // constructor reads and builds the shader
    Shader(const char* vertexPath, const char* fragmentPath);
    // use/activate the shader
    void use();
    // utility uniform functions
    void setBool(const std::string &name, bool value) const;
    void setInt(const std::string &name, int value) const;
    void setFloat(const std::string &name, float value) const;
};

#endif

[!CAUTION]

我们在头文件的顶部使用了几个预处理器指令。使用这些小行代码通知你的编译器只包含和编译这个头文件，如果它还没有被包含，即使多个文件包含着色头文件。这可以防止链接冲突。

shader类保存着shader程序的ID。它的构造函数需要顶点和片段着色器的源代码的文件路径，我们可以将其作为简单的文本文件存储在磁盘上。为了添加一点额外的东西，我们还添加了一些实用功能来缓解我们的生活：使用use函数激活着色器程序，所有set…函数查询uniforms变量位置并设置其值。

读取文件

我们使用c++文件流从文件中读取内容到几个字符串对象中：

Shader(const char* vertexPath, const char* fragmentPath)
{
    // 1. retrieve the vertex/fragment source code from filePath
    std::string vertexCode;
    std::string fragmentCode;
    std::ifstream vShaderFile;
    std::ifstream fShaderFile;
    // ensure ifstream objects can throw exceptions:
    vShaderFile.exceptions (std::ifstream::failbit | std::ifstream::badbit);
    fShaderFile.exceptions (std::ifstream::failbit | std::ifstream::badbit);
    try
    {
        // open files
        vShaderFile.open(vertexPath);
        fShaderFile.open(fragmentPath);
        std::stringstream vShaderStream, fShaderStream;
        // read file's buffer contents into streams
        vShaderStream << vShaderFile.rdbuf();
        fShaderStream << fShaderFile.rdbuf();
        // close file handlers
        vShaderFile.close();
        fShaderFile.close();
        // convert stream into string
        vertexCode   = vShaderStream.str();
        fragmentCode = fShaderStream.str();
    }
    catch(std::ifstream::failure e)
    {
        std::cout << "ERROR::SHADER::FILE_NOT_SUCCESFULLY_READ" << std::endl;
    }
    const char* vShaderCode = vertexCode.c_str();
    const char* fShaderCode = fragmentCode.c_str();
    [...]

接下来我们需要编译和链接着色器。请注意，我们还会检查编译/链接是否失败，如果失败，则打印编译时错误。这在调试时非常有用（你最终会需要这些错误日志）：

// 2. compile shaders
unsigned int vertex, fragment;
int success;
char infoLog[512];

// vertex Shader
vertex = glCreateShader(GL_VERTEX_SHADER);
glShaderSource(vertex, 1, &vShaderCode, NULL);
glCompileShader(vertex);
// print compile errors if any
glGetShaderiv(vertex, GL_COMPILE_STATUS, &success);
if(!success)
{
    glGetShaderInfoLog(vertex, 512, NULL, infoLog);
    std::cout << "ERROR::SHADER::VERTEX::COMPILATION_FAILED\n" << infoLog << std::endl;
};

// similiar for Fragment Shader
[...]

// shader Program
ID = glCreateProgram();
glAttachShader(ID, vertex);
glAttachShader(ID, fragment);
glLinkProgram(ID);
// print linking errors if any
glGetProgramiv(ID, GL_LINK_STATUS, &success);
if(!success)
{
    glGetProgramInfoLog(ID, 512, NULL, infoLog);
    std::cout << "ERROR::SHADER::PROGRAM::LINKING_FAILED\n" << infoLog << std::endl;
}

// delete the shaders as they're linked into our program now and no longer necessary
glDeleteShader(vertex);
glDeleteShader(fragment);

use 函数也是比较直白的：

void use()
{
    glUseProgram(ID);
}

类似的，还有：

void setBool(const std::string &name, bool value) const
{
    glUniform1i(glGetUniformLocation(ID, name.c_str()), (int)value);
}
void setInt(const std::string &name, int value) const
{
    glUniform1i(glGetUniformLocation(ID, name.c_str()), value);
}
void setFloat(const std::string &name, float value) const
{
    glUniform1f(glGetUniformLocation(ID, name.c_str()), value);
}

我们有了它，一个完整的shader类。使用shader类是相当容易的；我们创建了一个着色器对象，从这一点开始简单地使用它：

Shader ourShader("path/to/shaders/shader.vs", "path/to/shaders/shader.fs");
[...]
while(...)
{
    ourShader.use();
    ourShader.setFloat("someUniform", 1.0f);
    DrawStuff();
}

这里我们将顶点和片段着色器源代码存储在两个名为shader的文件中。Vs和shader.fs。你可以自由地命名你的着色器文件，但你喜欢；我个人觉得扩展名。vs和。fs非常直观。

所有的源代码包括vs以及fs文件都可以在这里找到：VS2022+OpenGL开发环境，从零开始编写3D游戏引擎，如何写自己的着色器类从而编写一个多彩色的三角形资源-优快云文库

很好，今天的内容到这里就结束了。

希望大家更多点赞关注以及收藏，您的支持就是我最大的动力，谢谢大家！
