DFT--Design For Test



一、DFT概念:可测试性设计

  • 狭义理解:是指在芯片开发中的前端设计里增加为后期的ATE测试所准备的测试逻辑。 用于控制或产生测试向量,达到自动测试的目的。
  • 广义理解:不仅包括为自动化测试所设计的测试逻辑 ,还涵盖了测试向量的产生,测试结果的分析等。

二、DFT存在的意义

  • 筛选出出错的芯片:open/break
  • 定位错误位置
  • 提高工艺,提高良率。


故:不能实现质量的100%。

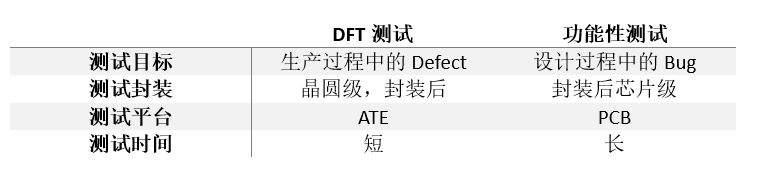

三、功能性测试 pk DFT

DFT pk 功能性测试.png

测试的三个阶段:越早发现错误越好

  • 1 Wafer Sort (CP: circuit probe) ---晶圆未切割封装,记号笔标错(die)
  • 2 Final Test(FT)----封装之后
  • 3 Board test :焊接到PCB板上测试,测试对象是边界、IO、ESD、burt-in test(老化测试)等

四、DFT流程概述
