1.在Xilinx SDK创建FSBL工程
2.导入编译好的u-boot.elf文件

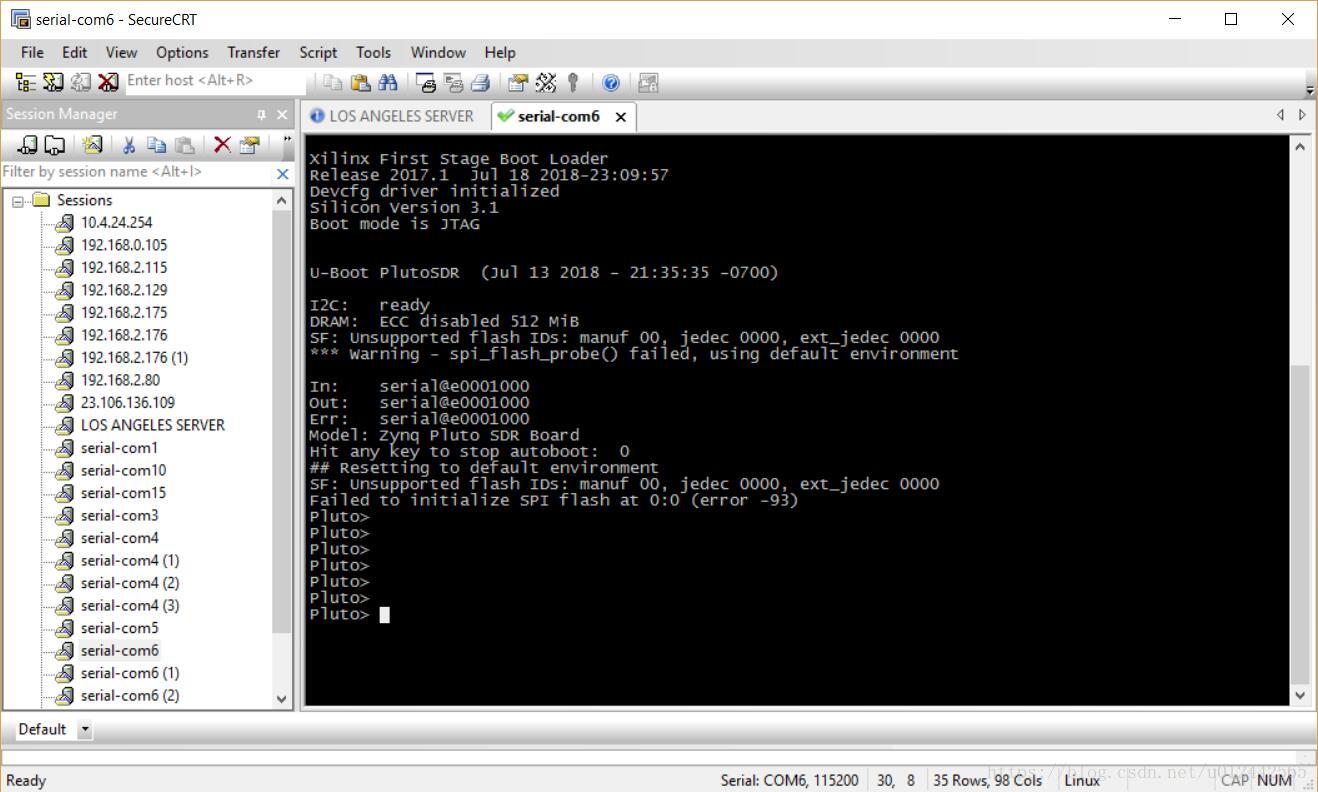

3.在SDK下分别在线调试（用JTAG Mode引导）FSBL和u-boot.elf
这里写图片描述

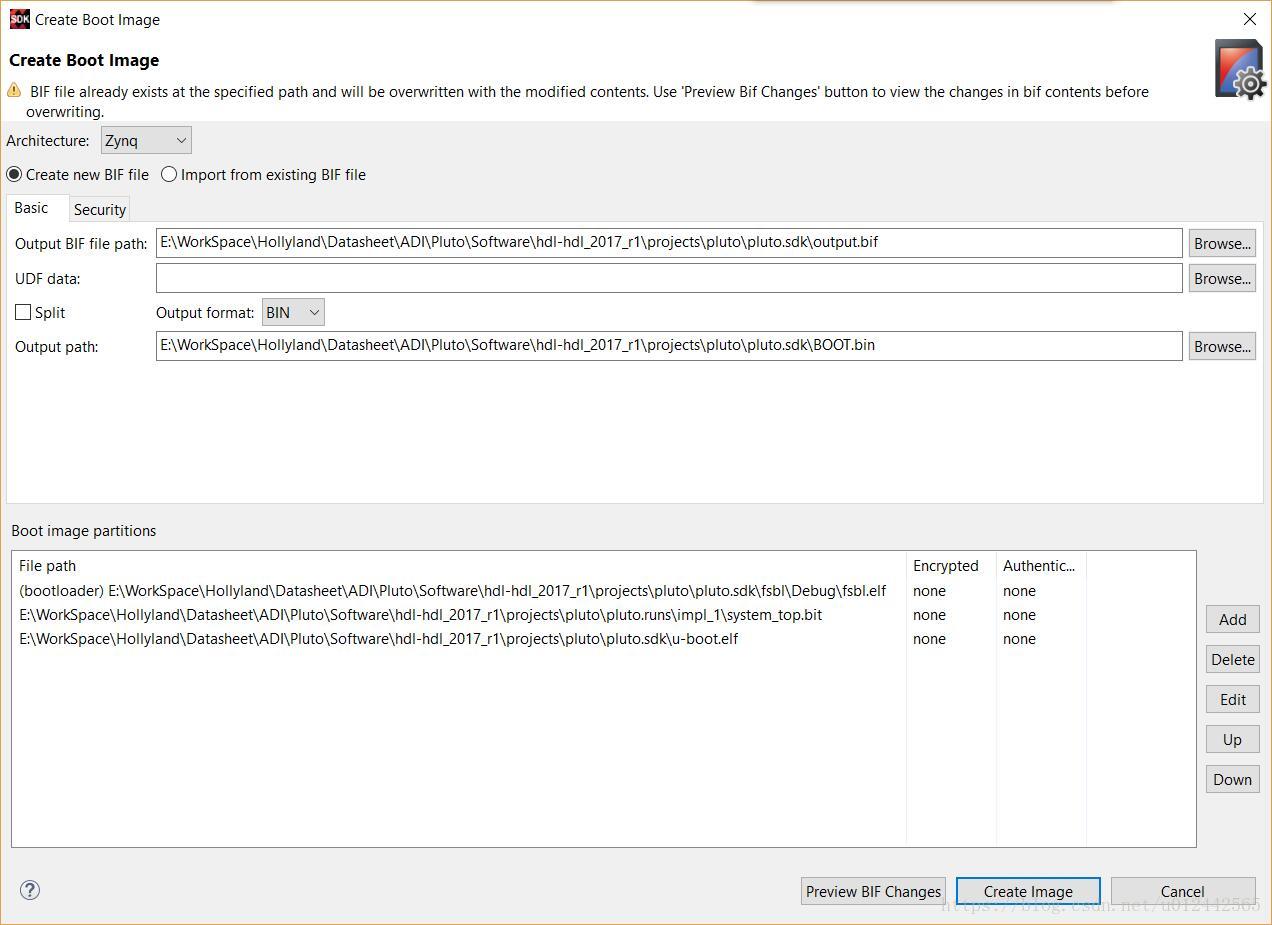

4.创建BOOT.bin文件
这里写图片描述

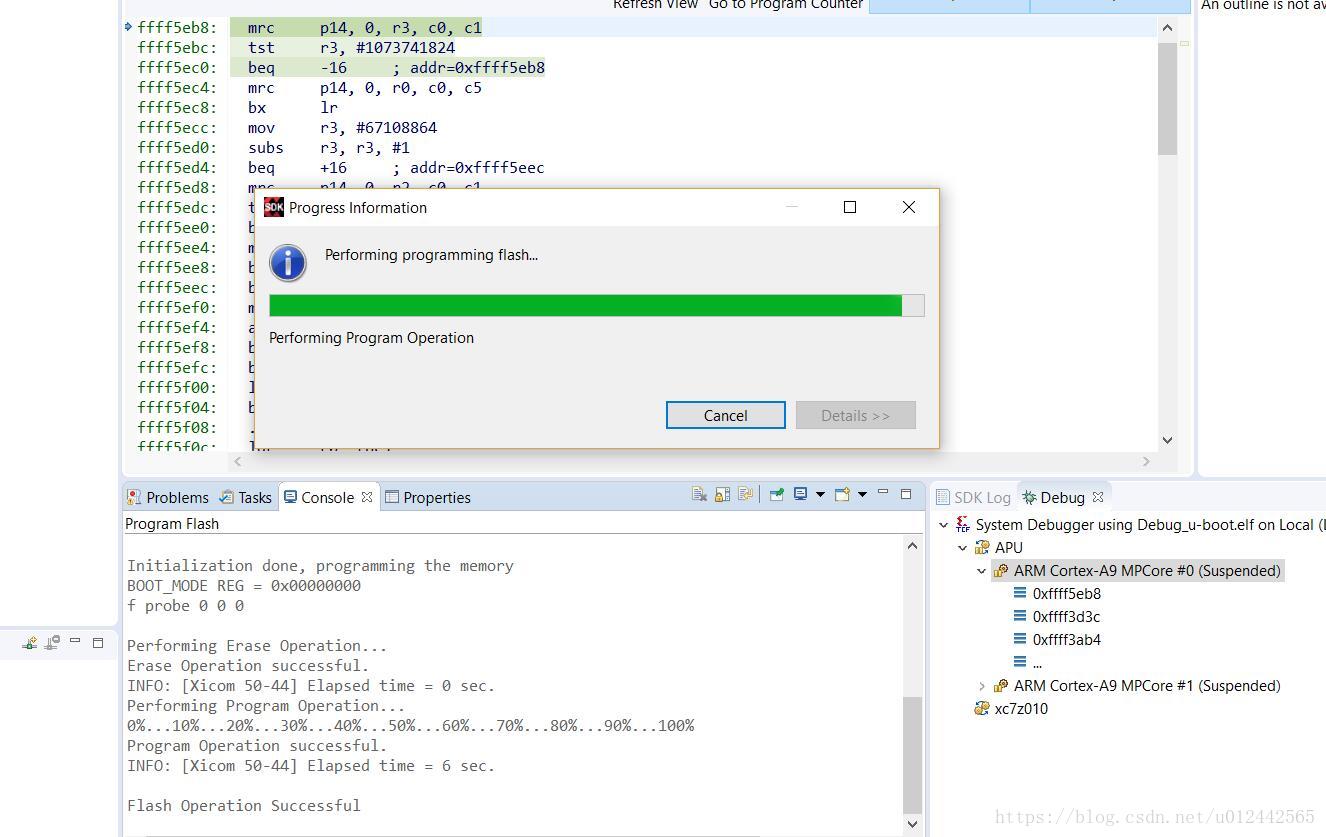

5.Program flash到QSPI flash然后重启由QSPI引导
这里写图片描述

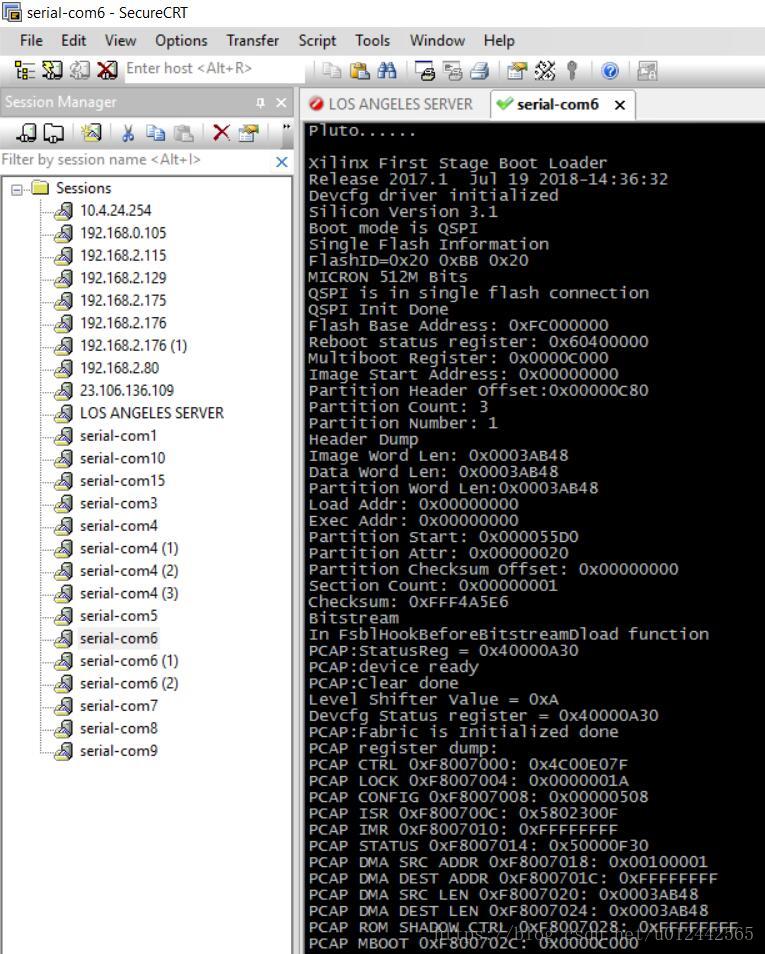

6.结果跪了，明明提示烧录成功，结果TM的还是原来的代码在跑。
这里写图片描述

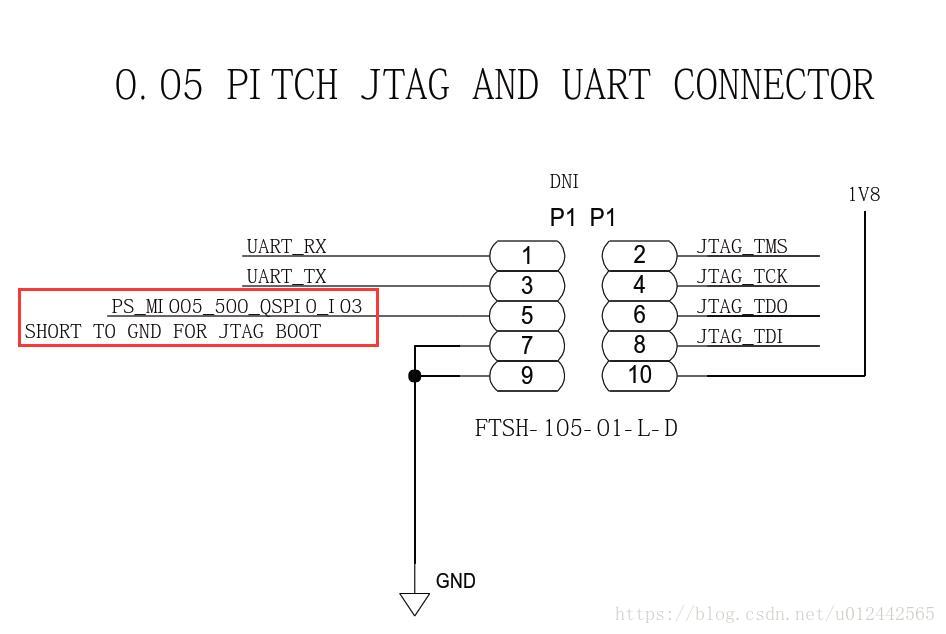

7.对比其它的开发板发现，Zynq的启动模式配置有问题。
这里写图片描述

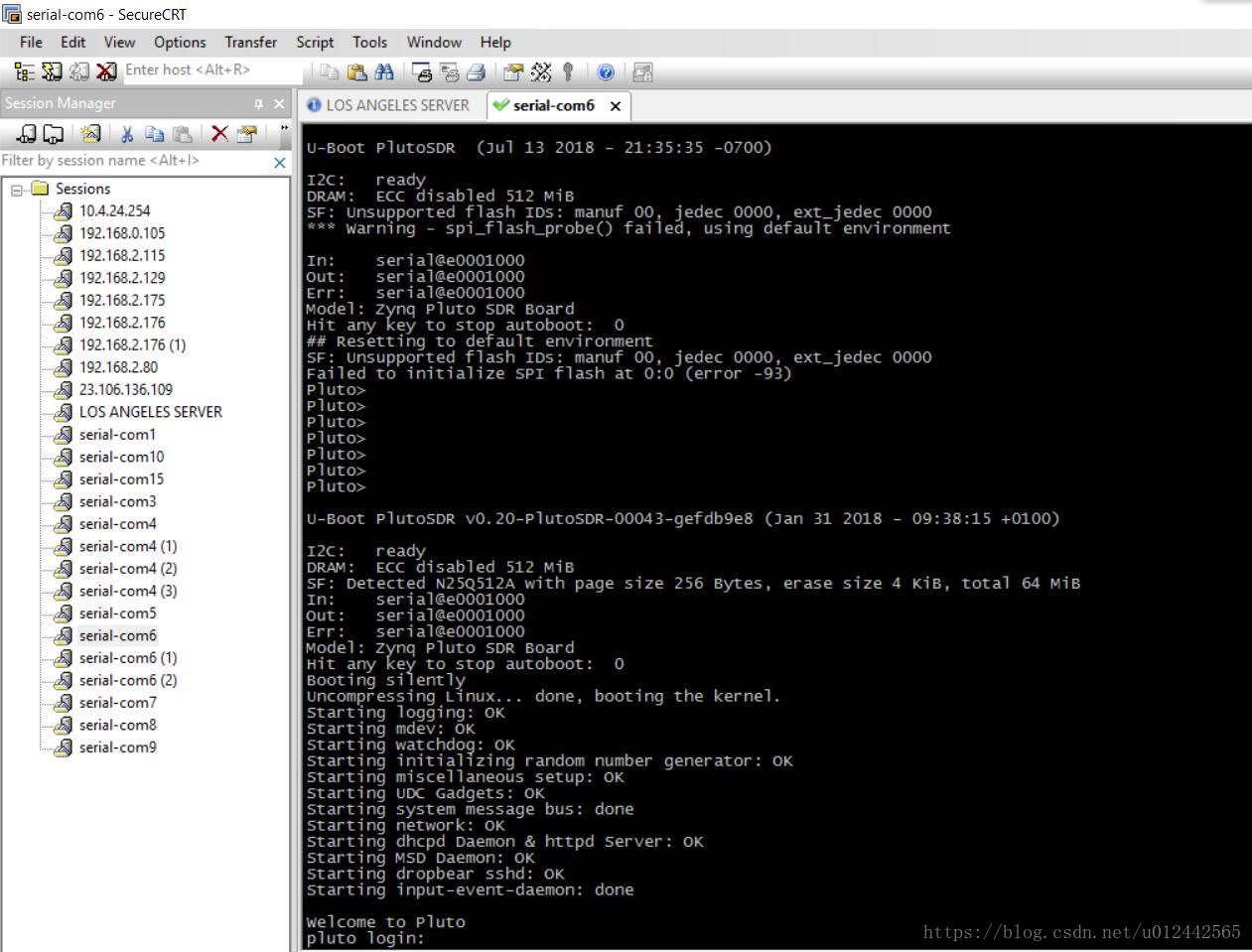

把这个管脚接到GND上了，所以烧录的过程虽然SDK工具现实Program flash成功，实际上并没有写入到QSPIflash中，把这个管脚断开，重新Program flash，重启OK。
这里写图片描述
