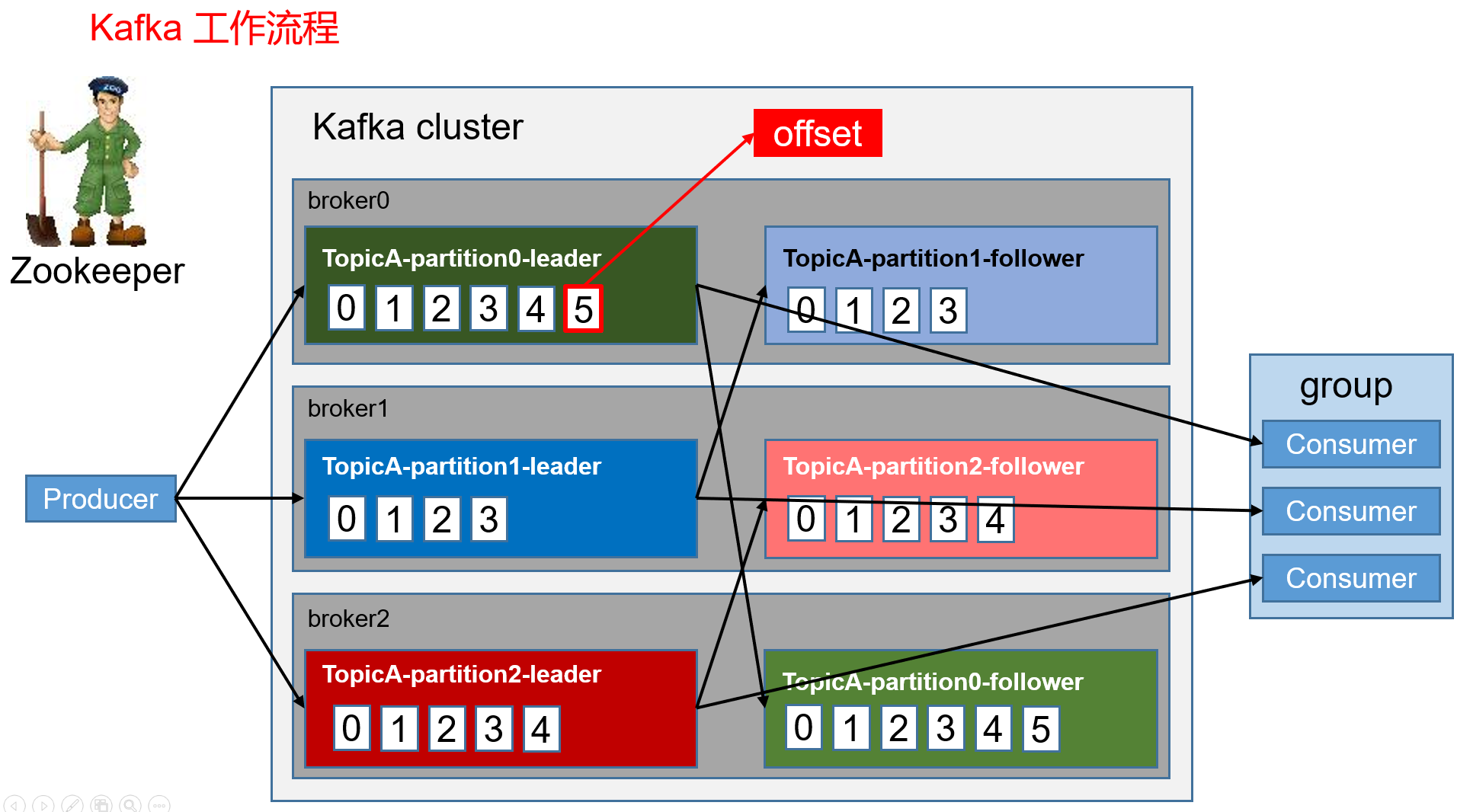

Kafka工作流程及文件存储机制

Kafka中消息是以topic进行分类的，生产者生产消息，消费者消费消息，都是面向topic的。
topic是逻辑上的概念，而partition是物理上的概念，每个partition对应于一个log文件，该log文件中存储的就是producer生产的数据。Producer生产的数据会被不断追加到该log文件末端，且每条数据都有自己的offset。消费者组中的每个消费者，都会实时记录自己消费到了哪个offset，以便出错恢复时，从上次的位置继续消费。

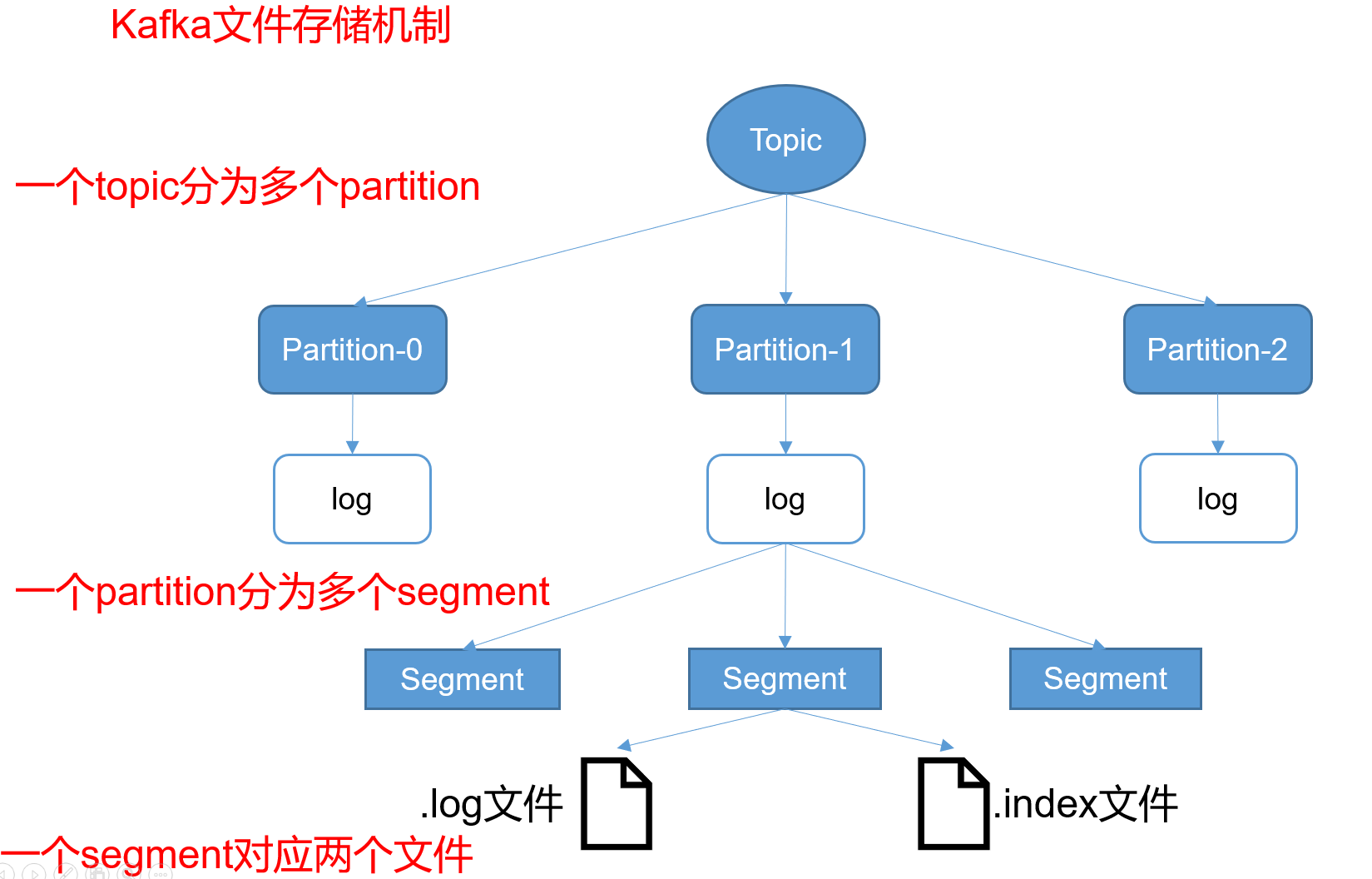

由于生产者生产的消息会不断追加到log文件末尾，为防止log文件过大导致数据定位效率低下，Kafka采取了分片和索引机制，将每个partition分为多个segment。每个segment对应两个文件——“.index”文件和“.log”文件。这些文件位于一个文件夹下，该文件夹的命名规则为：topic名称+分区序号。例如，first这个topic有三个分区，则其对应的文件夹为first-0,first-1,first-2。

00000000000000000000.index
00000000000000000000.log
00000000000000170410.index
00000000000000170410.log
00000000000000239430.index
00000000000000239430.log

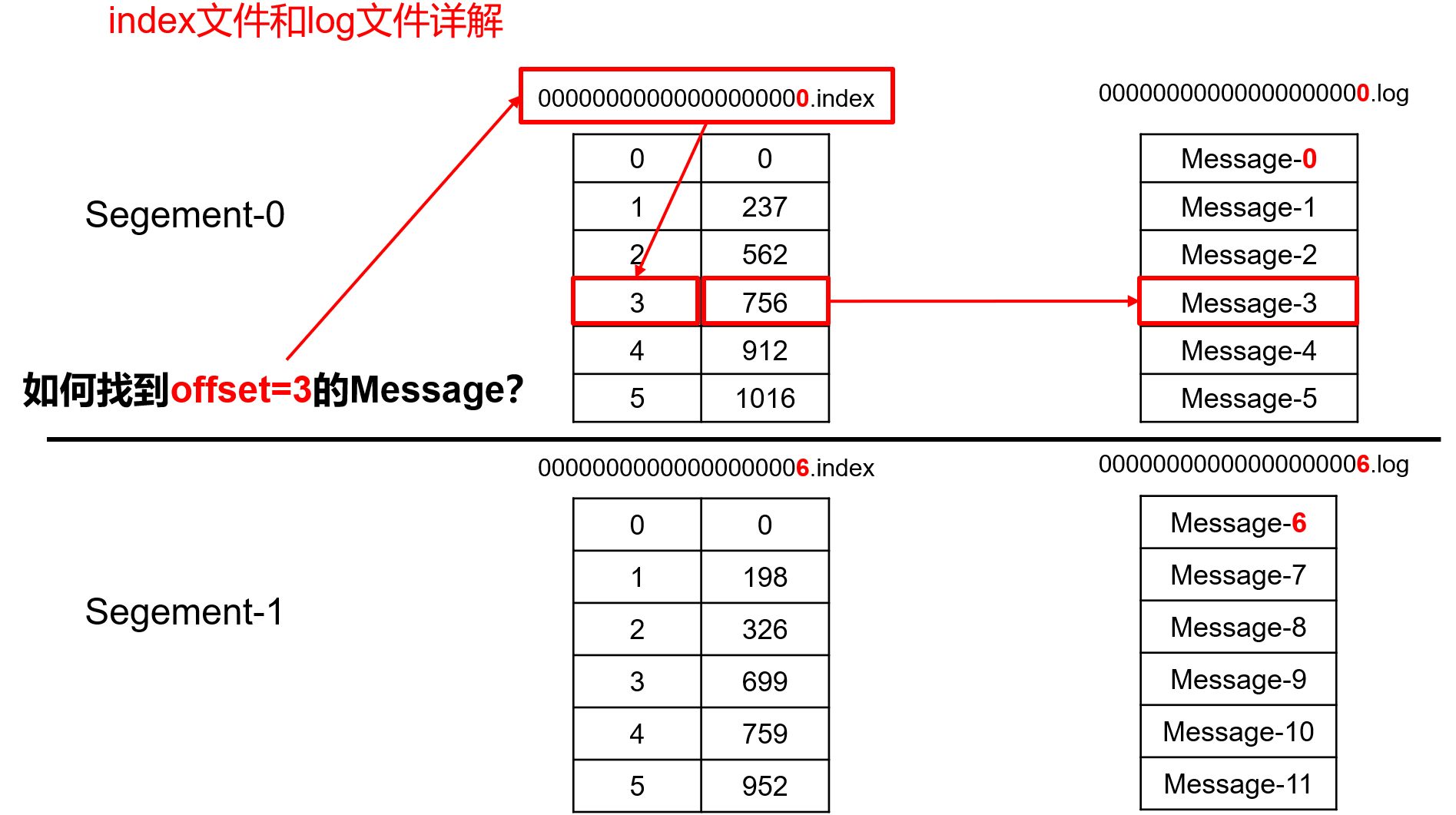

index和log文件以当前segment的第一条消息的offset命名。下图为index文件和log文件的结构示意图

“.index”文件存储大量的索引信息，“.log”文件存储大量的数据，索引文件中的元数据指向对应数据文件中message的物理偏移地址。

Kafka 高效读写数据

顺序写磁盘

Kafka的producer生产数据，要写入到log文件中，写的过程是一直追加到文件末端，为顺序写。官网有数据表明，同样的磁盘，顺序写能到到600M/s，而随机写只有100k/s。这与磁盘的机械机构有关，顺序写之所以快，是因为其省去了大量磁头寻址的时间。

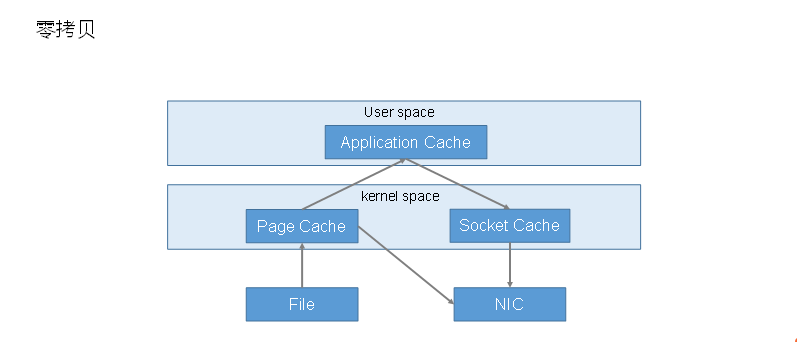

零复制技术

Zookeeper在Kafka中的作用

Kafka集群中有一个broker会被选举为Controller，负责管理集群broker的上下线，所有topic的分区副本分配和leader选举等工作。
Controller的管理工作都是依赖于Zookeeper的。

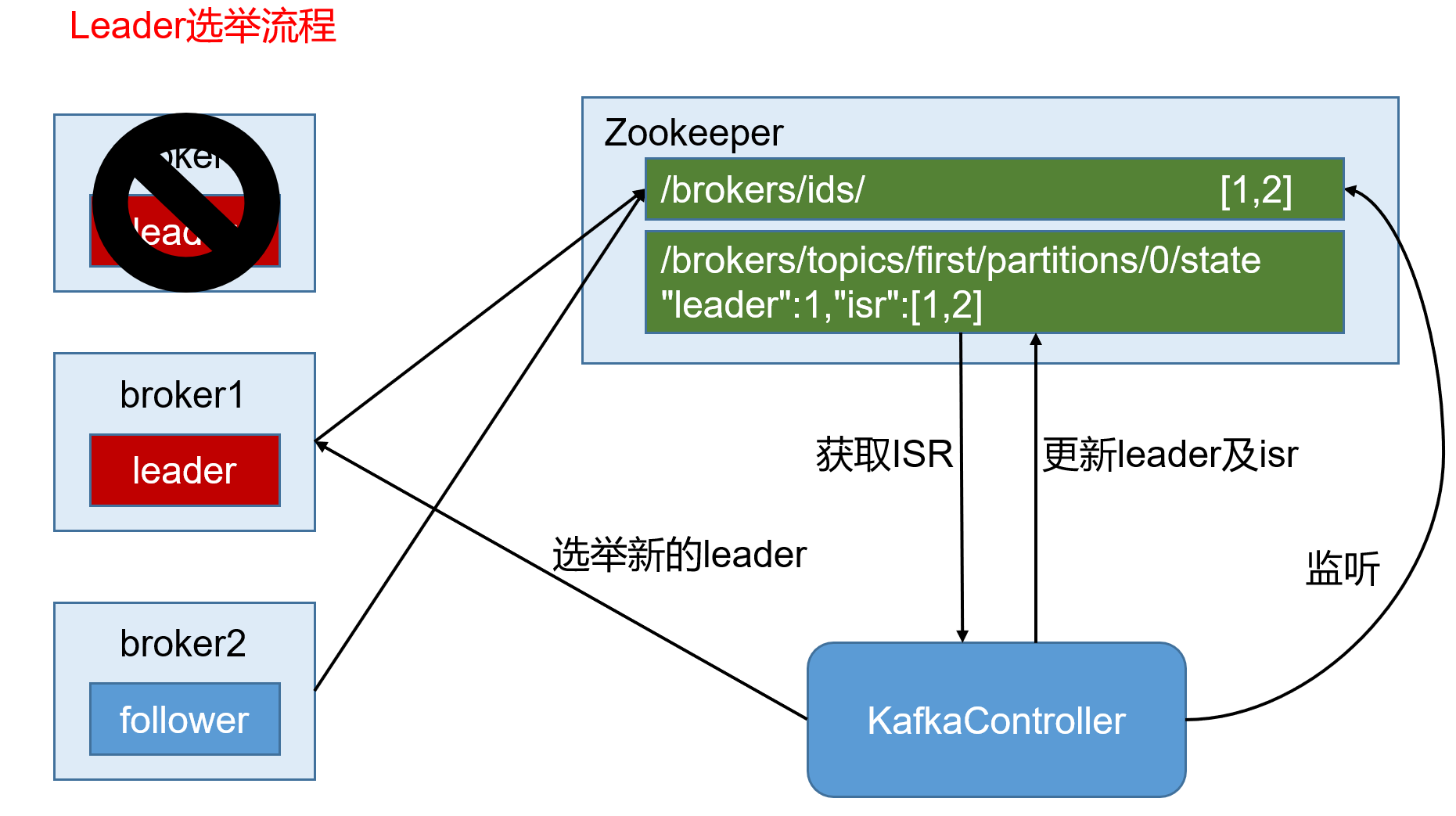

以下为partition的leader选举过程：

Flume对接Kafka

配置flume(flume-kafka.conf)

# define
a1.sources = r1
a1.sinks = k1
a1.channels = c1

# source
a1.sources.r1.type = exec
a1.sources.r1.command = tail -F -c +0 /opt/module/datas/flume.log
a1.sources.r1.shell = /bin/bash -c

# sink
a1.sinks.k1.type = org.apache.flume.sink.kafka.KafkaSink
a1.sinks.k1.kafka.bootstrap.servers = hadoop102:9092,hadoop103:9092,hadoop104:9092
a1.sinks.k1.kafka.topic = first
a1.sinks.k1.kafka.flumeBatchSize = 20
a1.sinks.k1.kafka.producer.acks = 1
a1.sinks.k1.kafka.producer.linger.ms = 1

# channel
a1.channels.c1.type = memory
a1.channels.c1.capacity = 1000
a1.channels.c1.transactionCapacity = 100

# bind
a1.sources.r1.channels = c1
a1.sinks.k1.channel = c1

启动kafkaIDEA消费者
进入flume根目录下，启动flume

$ bin/flume-ng agent -c conf/ -n a1 -f jobs/flume-kafka.conf

向 /opt/module/datas/flume.log里追加数据，查看kafka消费者消费情况

$ echo hello >> /opt/module/datas/flume.log

Kafka监控

Kafka Monitor

上传jar包KafkaOffsetMonitor-assembly-0.4.6.jar到集群
在/opt/module/下创建kafka-offset-console文件夹
将上传的jar包放入刚创建的目录下
在/opt/module/kafka-offset-console目录下创建启动脚本start.sh，内容如下：

#!/bin/bash
java -cp KafkaOffsetMonitor-assembly-0.4.6-SNAPSHOT.jar \
com.quantifind.kafka.offsetapp.OffsetGetterWeb \
--offsetStorage kafka \
--kafkaBrokers hadoop102:9092,hadoop103:9092,hadoop104:9092 \
--kafkaSecurityProtocol PLAINTEXT \
--zk hadoop102:2181,hadoop103:2181,hadoop104:2181 \
--port 8086 \
--refresh 10.seconds \
--retain 2.days \
--dbName offsetapp_kafka &

在/opt/module/kafka-offset-console目录下创建mobile-logs文件夹

mkdir /opt/module/kafka-offset-console/mobile-logs

启动KafkaMonitor

./start.sh

登录页面hadoop102:8086端口查看详情

Kafka Manager

上传压缩包kafka-manager-1.3.3.15.zip到集群
解压到/opt/module
修改配置文件conf/application.conf

kafka-manager.zkhosts="kafka-manager-zookeeper:2181"
修改为：
kafka-manager.zkhosts="hadoop102:2181,hadoop103:2181,hadoop104:2181"

启动kafka-manager

bin/kafka-manager

登录hadoop102:9000页面查看详细信息
