问题来源：

在绘制曲线的时候，如果两条曲线很接近，很难看出差别，那么可以采用局部放大的方法将差异放大显示。

实现方法：

首先绘制完整的曲线，然后确定要放大的区域，再绘制曲线，即在一个figure里绘制两个坐标轴，只是要将第二个坐标轴的位置设置一下。

核心代码：

plot(Time,Echo1,Time,Echo2)   % 完整曲线
axes('position',[0.2 0.65 0.3 0.2]);  % 第二个坐标轴的大小和位置
x = Time(1:15);   % 选前15个点绘图
y1 = Echo1(1:15);
y2 = Echo2(1:15);
plot(x, y1, x, y2)

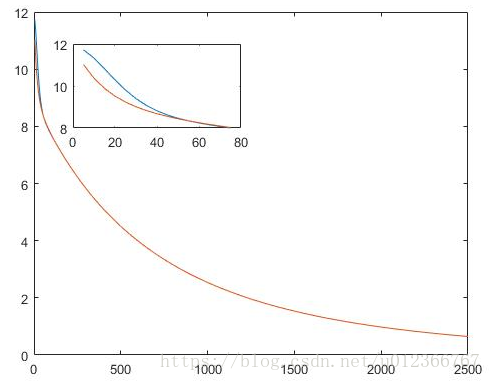

结果图：

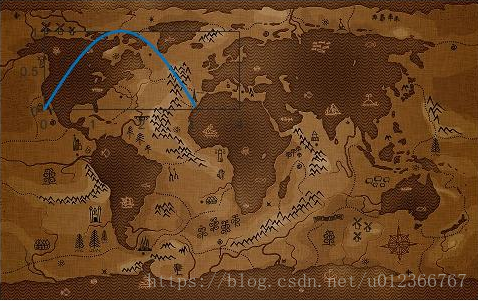

拓展应用

在图片上绘制特定曲线；

clear;clc;
data = imread('WorldMap.jpg');
imshow(data);  % 绘图
hold on;
h = axes('position',[0.2 0.65 0.3 0.2]);  % 控制小图大小和位置
x = 0:0.1:pi;
y = sin(x);
plot(x, y, 'LineWidth', 2)
set(h, 'color', 'none')
hold off
