【IC】为什么Total TNS 与所有path group TNS的总和不一致？

最新推荐文章于 2025-11-21 16:15:28 发布
原创 最新推荐文章于 2025-11-21 16:15:28 发布 · 181 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#数据库

在timeDesign命令生成的timing报告中 ，“all” group下的总负裕量 (TNS) 和违例路径数可能不等于各个path group的 TNS 和违例路径数之和。

设计中“all” group的 TNS 值和违规路径数可能不等于各个path group的 TNS 值和违规路径数之和。这是因为 TNS 值和违规路径数是基于路径的端点（endpoint）而非路径本身计算的。由于一个端点（endpoint）可能属于多个path group，因此其在“all”路径组中的值可能不相等。

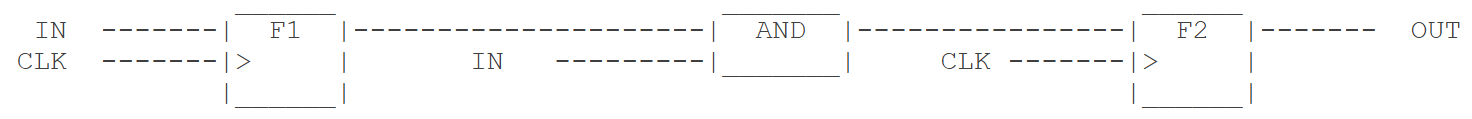

在这里插入图片描述
例如上面这个例子，对于endpoint F2来说，一条路径是从F1过来的reg2reg，一条路径是从IN端口过来的in2reg，如果都有违例的话，最终all的TNS只会算最大的一条~
