合宙ESP32-C3读取 AHT10温湿度传感器模块

合宙ESP32-C3读取 AHT10温湿度传感器模块

购买的合宙ESP32-C3开发板吃灰多日，天气热了，顺便结合着玩一下温湿度传感器AHT10模块。
我所使用的模块链接如下：
AHT10
经典款ESP32C3开发板 套餐一

硬件

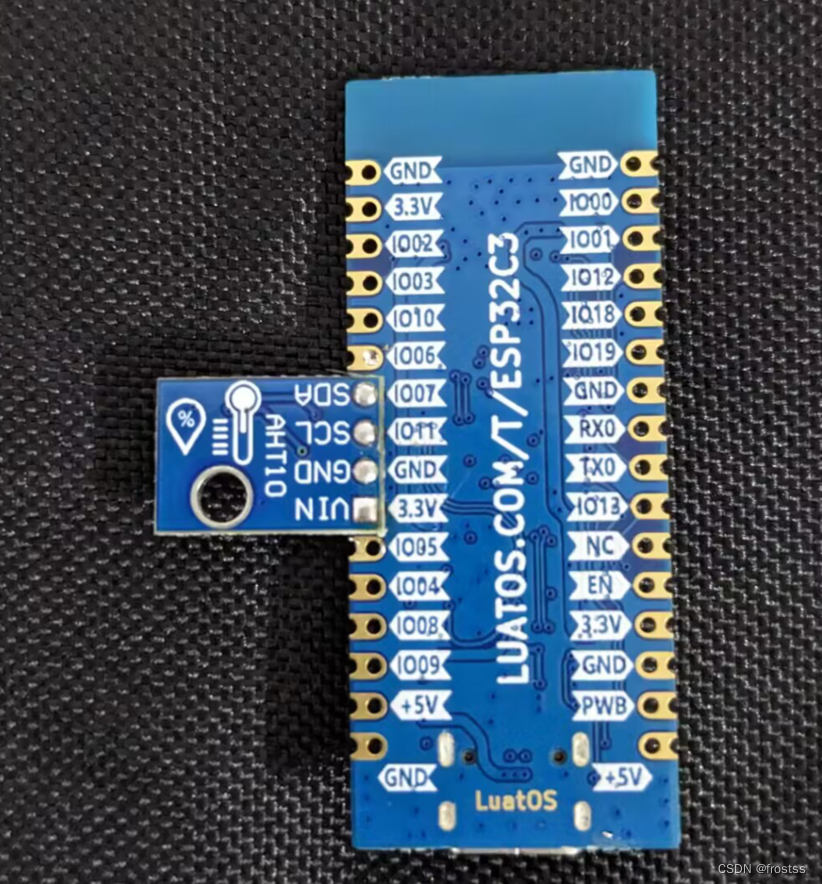

看到ESP32-C3开发板上正好有合适的孔，所以我就没有焊排针，直接板对板焊接。焊接的时候小心模块上的排阻和开发板半孔短路。

AHT10	ESP32-C3
VIN	3.3V
GND	GND
SCL	IO11
SDA	IO07

软件

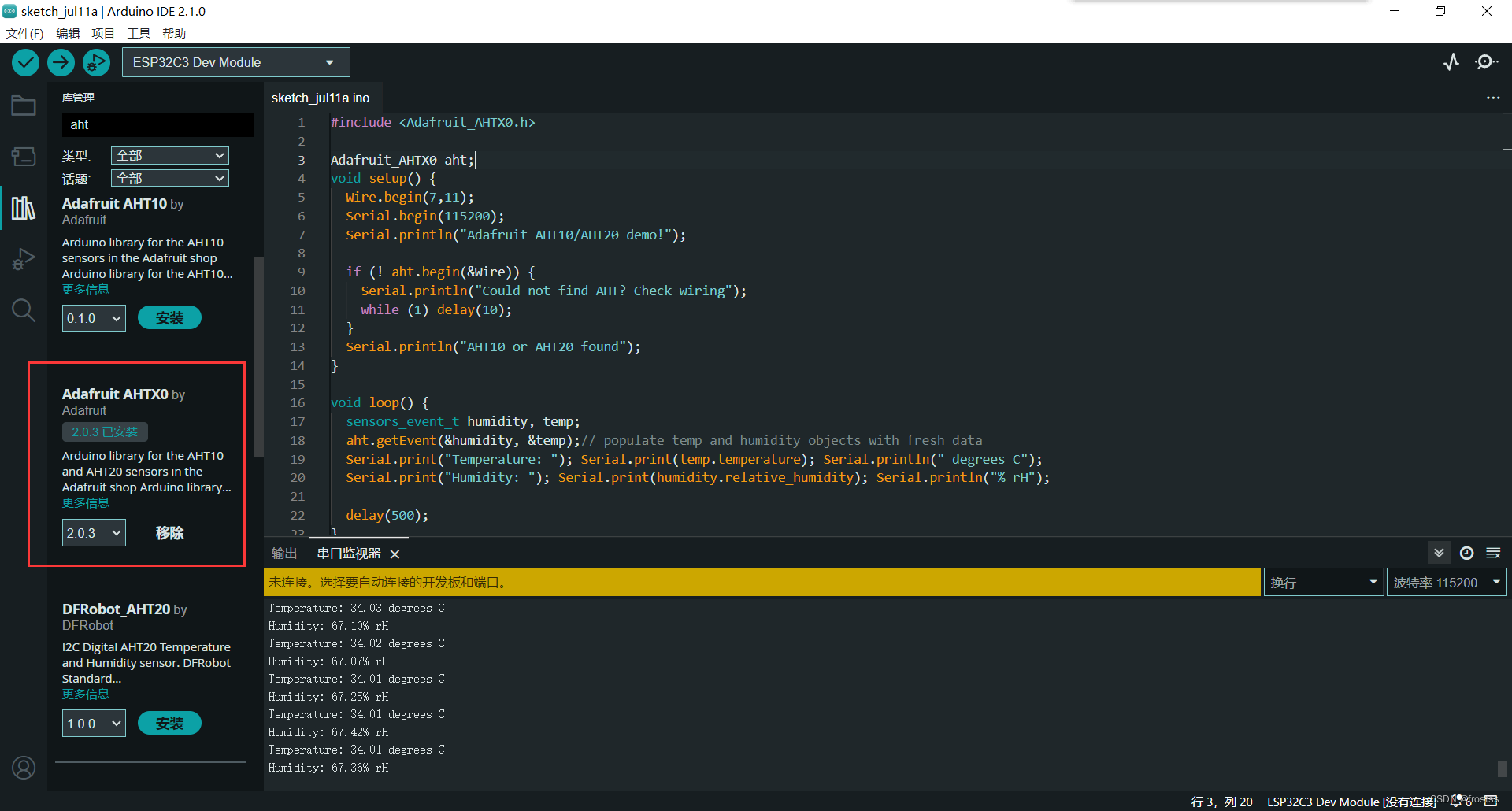

我使用的是Arduino 2.1.0版本，安装 Adafruit_AHTX0 这个库。

代码就是该库自带的示例代码，添加了自定义的I2C接口，Wire.begin(7,11);//7为SDA，11为SCL

#include <Adafruit_AHTX0.h>

Adafruit_AHTX0 aht;
void setup() {
  Wire.begin(7,11);
  Serial.begin(115200);
  Serial.println("Adafruit AHT10/AHT20 demo!");

  if (! aht.begin(&Wire)) {
    Serial.println("Could not find AHT? Check wiring");
    while (1) delay(10);
  }
  Serial.println("AHT10 or AHT20 found");
}

void loop() {
  sensors_event_t humidity, temp;
  aht.getEvent(&humidity, &temp);// populate temp and humidity objects with fresh data
  Serial.print("Temperature: "); Serial.print(temp.temperature); Serial.println(" degrees C");
  Serial.print("Humidity: "); Serial.print(humidity.relative_humidity); Serial.println("% rH");

  delay(500);
}

写到这里发现还是无法运行，温湿度数据读不出来，怀疑是I2C接口没配置对，思来想去决定前往合宙的官方文档寻找答案。

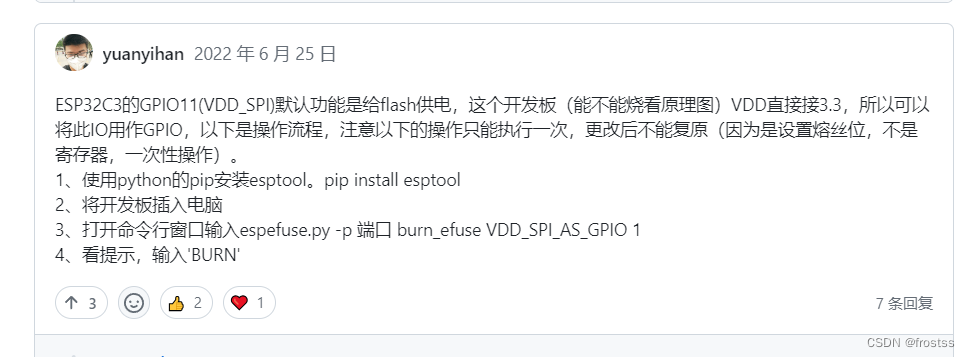

在官方文档的讨论中看到这么一段话：

我这个开发板的芯片版本是ESP32-C3（不带后缀），所以GPIO11用作了VDD_SPI功能，需要解锁才能用作GPIO11。
按照大佬的提示，在pip中安装esptool。在 pip 命令中使用 -i 参数来指定镜像地址，加快下载速度。

pip install esptool -i https://pypi.tuna.tsinghua.edu.cn/simple

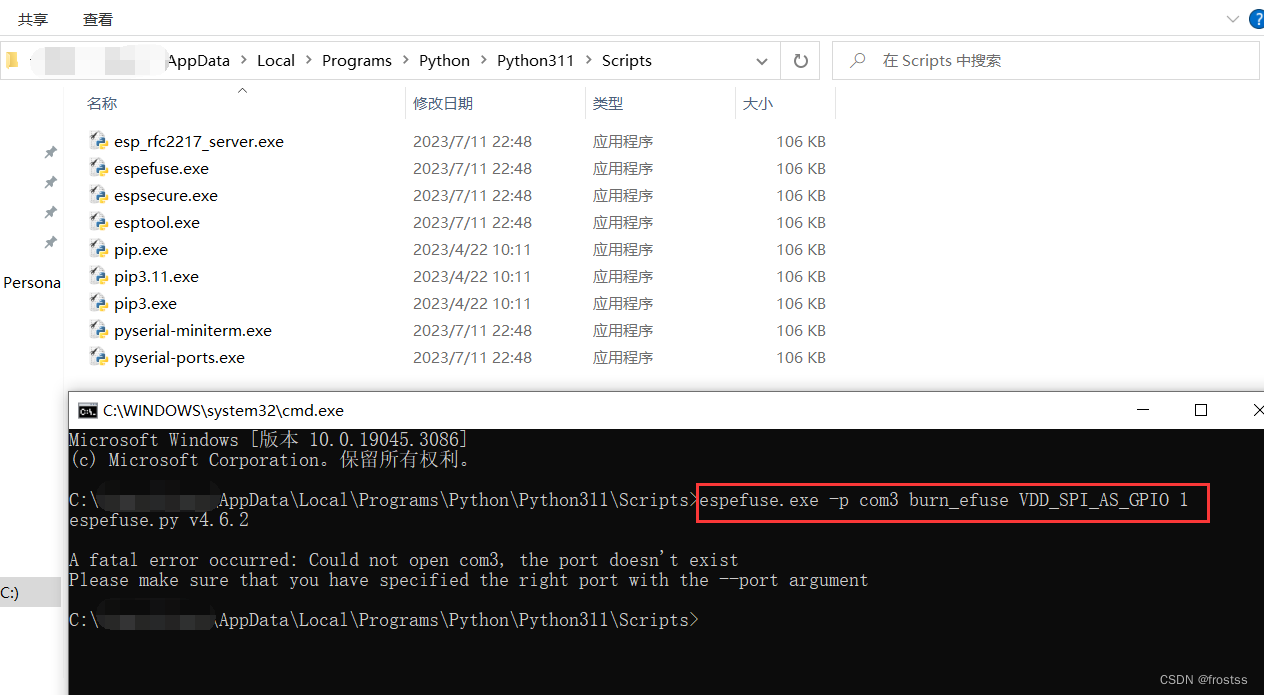

使用pip 安装好esptool 后，使用everything工具查找 espefuse，可以定位到 烧写工具的目录。在该路径下打开cmd，执行命令解锁GPIO11。端口填自己的com口，我这里是com3。

espefuse.exe -p com3 burn_efuse VDD_SPI_AS_GPIO 1

结语

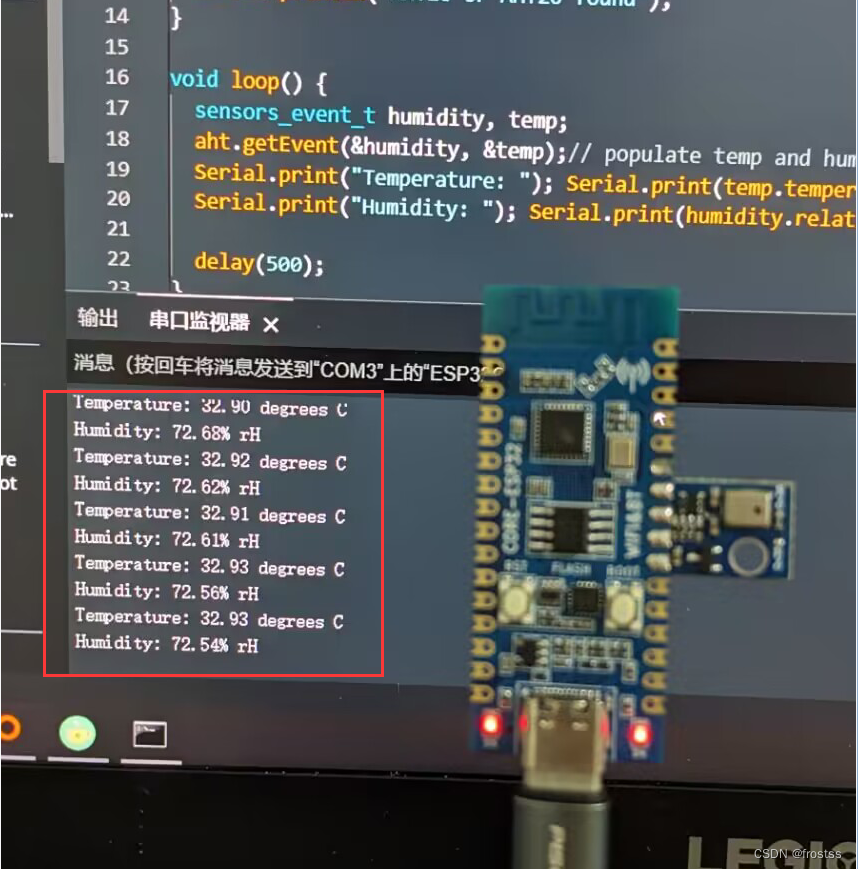

至此温湿度数据已经读取出来了，功能很简单，但是用到的知识却不少。写下文章供朋友们参考。
