安卓3D效果的实现

说明：

        通过继承已有的控件，Gallery，实现自定义的效果

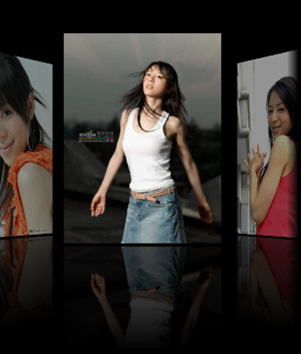

效果展示：

二、创建适配器类，设置相应的相关

1、创建适配器，继承BaseAdapter

定义构造方法，传入上下文Context和图片ID的数组（int[] imageIDs）

在构造方法中创建ImageView的数组

2、重写适配器中的相关方法：

①getCount：返回的个数为ImageView数组的个数

②getItem：返回的对象为ImageView数组中对应的元素

③getItemId：返回的是对应的位置的view的id

④getView：返回的是ImageView数组中对应的元素

3、创建“生成带有倒影效果的图片”的方法：

通过for循环，对每个图片进行相似的操作：

①通过BitmapFactory的decodeResource方法，找到原始图片

需要使用到原始图片的宽和高，获取出来getWidth()和getHeight()

②生成倒影图片：通过Bitmap的createBitmap方法

参数：

* source 生成倒影图片所使用的原图片

* x, y 左上角位置

* width, height 倒影图片的宽高

* Matrix m, 图片样式

Matrix的setScale方法中的两个参数：

// x轴 -1 水平翻转

// y轴 -1 垂直翻转

// 1 正常

设置其中的矩阵Matrix水平和垂直的翻转值为-1（setScale方法），从而达到倒影的效果

③合成图片：

创建新的bitmap，传入画布canvas（），通过canvas绘制新图：

@绘制原始图片：drawBitmap，传入原始图片的对象

@绘制原图片与倒影图片之间的缝隙，调用drawRect的方法，通过画笔绘制（绘制矩形）

@绘制倒影图片：drawBitmap：传入倒影图片的对象

在倒影图片上进行遮盖和透明效果的绘制（即相同的画布区间上）

&创建新画笔（paint），绘制遮罩和渐变的效果，使得倒影更真实

￥遮罩：setXfermode(模式)：将模式传入进去

￥渐变：setShader(着色器)，需要线性渐变（LinearGradient）；设置画笔的着色器：paint.setShader(shader);

其中LinearGradient构造函数接收的参数如下：

* x0, y0：第一个点的坐标

* x1, y1：第二个点的坐标

* color0：起始点的颜色

* color1：终止点的颜色

* tile ：填充模式

线性渐变填充 shader着色器

//在位图上Y方向花砖模式 0x70ffffff, 0x00ffffff

TileMode：（一共有三种）

CLAMP ：如果渲染器超出原始边界范围，会复制范围内边缘染色。

REPEAT ：横向和纵向的重复渲染器图片，平铺。

MIRROR ：横向和纵向的重复渲染器图片，这个和REPEAT 重复方式不一样，他是以镜像方式平铺。

@绘制矩形：drawRect：其中接收上面创建的画笔。

④显示合成图片：

创建ImageView

设置图片对象：bitmap（上面创建的bitmap）

将最终的ImageView添加到数组中

为了达到所有图片相同的宽高，设置布局参数：

imageView.setLayoutParams(new GalleryFlow.LayoutParams(160,240));

三、实现效果

1、初始化数据

定义方法initData()，初始化数据，定义数组，将对应的图片设置进去

imageIDs = new int[]{…..}

2、找到对应的控件，转换为Gallery

gallery = (GalleryFlow) findViewById(R.id.gallery);

3、创建适配器，传入定义的数组（填充了数据（图片））

adapter = new ImageAdapter(this, imageIDs);

4、调用适配器中生成带有倒影效果图片的方法，需要在添加适配器前调用的

adapter.createReflectionBitmap();

5、给Gallery设置适配器

gallery.setAdapter(adapter);

----------------------------------------带有倾斜效果的3D效果-----------------------------------------

一、处理构造方法

在构造方法中调用：,实现变形（倾斜）效果

二、创建获取控件（Gallery）和图片的中心点位置的方法

1、获取gallery中心点的位置

Tips：

*在实际开发中，控件并不是全部填充屏幕的，可能还有会边界，或者边上有抽屉，所有就不能使用getWidth()/2获取

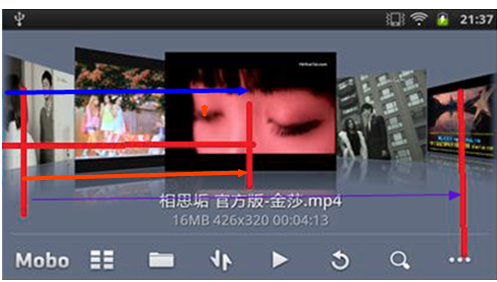

*可以通过计算的方法，算出控件（gallery）的中心点的位置，如图：

要想获得蓝色（即gallery中心点位置）的距离，计算如下：

将边界的距离减去；再用整个距离除以2，就得到控件（Grally）的一半；

除以2是获得黄色的距离，还需要加上左边pidding的距离，就获得了蓝色的距离

【(getWidth() - getPaddingLeft() - getPaddingRight())/2 + getPaddingLeft()】

2、获取图片中心点的方法：

Tips：

可直接获取到图片距离左边的距离，加上图片宽度的一半即可：

【child.getLeft() + child.getWidth()/2】

三、定义变量：

1、需要用到一些值：

//最大旋转角度值

private int maxRotateAngle = 50;

//最大缩放值

private int maxZoom = -250;

//控件中心点的距离

private int galleryOfCenter;

//图片中心点的距离

private int childOfCenter;

//实现变形，是没有改变图片的，只是观察的角度的不同，这就可以通过摄像机，进行角度的观察，从而达到图片的变形

private Camera camera = new Camera();

2、给控件中心点位置赋值

复写onSizeChanged方法：控制尺寸大小，在改变的时候激活此方法

protected void onSizeChanged(int w, int h, int oldw, int oldh) {

super.onSizeChanged(w, h, oldw, oldh);

galleryOfCenter = galleryOfCenter();

四、图像变形

需要重写方法：protected boolean getChildStaticTransformation(View child, Transformation t)

参数1：接收的图像view

2：旋转的动画？

返回值：true：动作不需要向下传递，即销毁；false：动作不销毁

1、变量赋值：

①、给图片的中心点位置赋值：childOfCenter = ViewOfCenter(child);

②、获取图片的宽度

2、指定图片变化的风格：

①、为了防止重叠，清空上次的参数：t.clear()

②、在变形前，需要指定变形的风格

3、对图片进行变形：

①、图片处于控件（Gallery）的正中心，即控件和图片的中心点重合时，不变形，即变形的角度值设置为0

②、图片和控件两者的中心点不同，需要变形，变形的角度随着图片所处的位置计算

角度值（rotateAngle） = （屏幕中心点距离—图像中心点距离）/ 当前图片宽度* 最大旋转角度值

将此值进行强转，获得一个具体的角度，而不是int类型，

需要将角度值控制在正负50度之间；如果角度大于50度，设置为50度

五、图像变形的方法

1、创建对应变形的方法：

①、先录制下记录的效果：保存下来：camera.save()

②、获取相应参数：

通过传入的Transformation获取矩阵Matrix【imageMatrix】

得到旋转的角度（不看方向）：Math.abs(rotate)：传入的角度

图片的宽高

初始化变形图片（即图片为原始状态）：指定摄像机观察的角度为正常角度？：camera.translate(0.0f, 0.0f, 100.0f);

③、当旋转角度小于最大旋转角度（50度）

缩放处理：通过其对应的角度值计算缩放值【需要设置为float类型】，然后通过translate设置

透明度处理：通过对应的角度值计算透明度：child.setAlpha((int) (255 - rotateAngle * 2.5));

2、可以分别参照X、Y、Z三个轴进行倾斜旋转（以摄像机的角度）

3、将当前效果应用在矩阵上：camera.getMatrix(imageMatrix);

4、以图片中心点进行缩放：

需要以中心为轴，让上下进行缩放；在图像变化之前，将参照点设置到图像的最中间

就需要将图像向左移动一半，向上移动一半

在缩放之后，还需要还原回去，在将图像向右移动一半，在向下移动一半

添加两个方法：

imageMatrix.preTranslate(-(imageWidth/2), -(imageHeight/2));

imageMatrix.postTranslate((imageWidth/2), (imageHeight/2));

Tips：

①、不加此方法：

默认情况下，动画是以对象的左上角为起点的，如果这样的话，动画的效果就变成了可见对象在它的左上角开始，逐渐向右下角扩大，这显然不是我们期望的。

②、使用此方法：

所以我们前面用到的halfWidth，halfHeight就用到了，这里保存了可见对象的一半宽度和高度，也就是中点，使用上面这两个方法后，就会改变动画的起始位置，动画默认是从右下角开始扩大的，使用matrix.preTranslate(-halfWidth, -halfHeight) 就把扩散点移到了中间。同样，动画的起始点为左上角，使用matrix.postTranslate(halfWidth, halfHeight)就把起始点移到了中间；这样就实现我们期望的效果了。

Preconcats matrix相当于右乘矩阵

Postconcats matrix相当于左乘矩阵

5、图像还原：

将上次记录的效果还原：还原

camera.restore()
