RT-THREAD STUDIO 移植cmbacktrace

cold_Mirac

已于 2024-11-25 16:27:32 修改

阅读量427

点赞数 6

文章标签： c语言 stm32 arm 嵌入式硬件

于 2024-11-25 16:19:28 首次发布

本文链接：https://blog.youkuaiyun.com/u010715044/article/details/144029955

版权

一、概叙：

1、开发环境使用的是RT-THREAD STUDIO ,参考了网上一些文档，使用的芯片是STM32H7，针对个人一个小时移植过程的记录。
2、后续使用cmbacktrace持续记录

二、步骤：

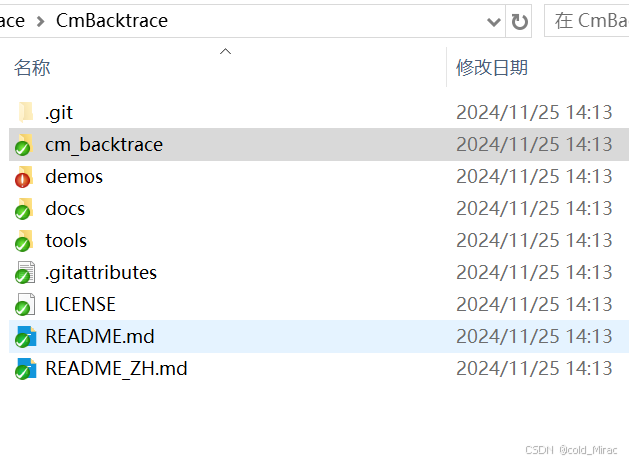

1、下载cm-backtrace源码

https://gitee.com/Armink/CmBacktrace
在上述路径下载，如下图所示：
在这里插入图片描述

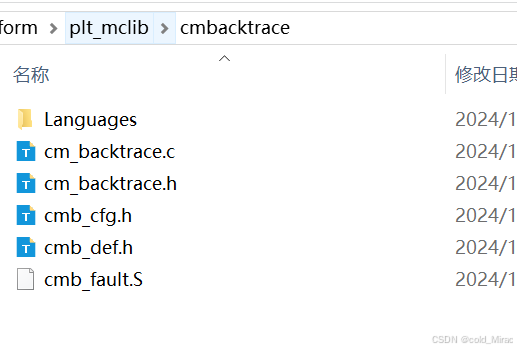

2、将相关文件拷贝到我们的工程目录下

将cm_backtrace文件下的提取以下放到我们工程下，最终如下图所示
在这里插入图片描述

3、修改cmb_cfg.h

根据需要修改这个文件
我的修改如下：

#ifndef _CMB_CFG_H_
#define _CMB_CFG_H_

#include <rtthread.h>
/* print line, must config by user */
#define cmb_println(...)               rt_kprintf(__VA_ARGS__);rt_kprintf("\r\n")
/* enable OS platform */
#define CMB_USING_OS_PLATFORM
/* OS platform type, must config when CMB_USING_OS_PLATFORM is enable */
#define CMB_OS_PLATFORM_TYPE           CMB_OS_PLATFORM_RTT
/* cpu platform type, must config by user */
#define CMB_CPU_PLATFORM_TYPE          CMB_CPU_ARM_CORTEX_M7
/* enable dump stack information */
#define CMB_USING_DUMP_STACK_INFO
/* language of print information */
#define CMB_PRINT_LANGUAGE             CMB_PRINT_LANGUAGE_ENGLISH
#endif /* _CMB_CFG_H_ */

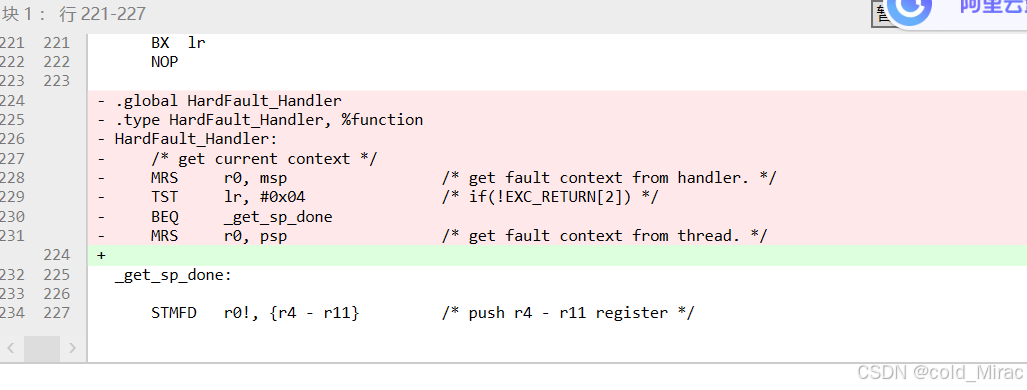

4、去掉 gcc_contex.s中的hardfault定义

不去掉会报错，如下图所示：
在这里插入图片描述

5、添加头文件到工程

在studio的设置里面添加头文件，注意包含language文件夹

6、代码加入初始化及测试代码

void plt_cmbacktrace_init(void)
{
    rt_kprintf("cm_backtrace init\n");
    cm_backtrace_init("soft_name","v0.0.1","v0.0.1");
}

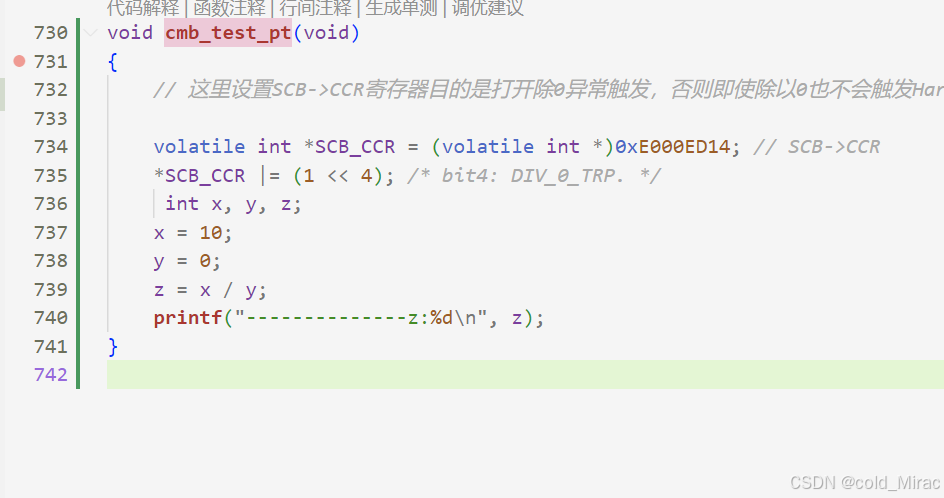

void cmb_test_pt(void)
{
    // 这里设置SCB->CCR寄存器目的是打开除0异常触发，否则即使除以0也不会触发Hard Fault。

    volatile int *SCB_CCR = (volatile int *)0xE000ED14; // SCB->CCR
    *SCB_CCR |= (1 << 4); /* bit4: DIV_0_TRP. */
     int x, y, z;
    x = 10;
    y = 0;
    z = x / y;
    printf("--------------z:%d\n", z);
}
