LTC6813-1 学习记录5-应用实现4

应用实现

增强的应用

使用小于18个单元的LTC6813-1

        单元可以以传统的底部(C1)到顶部(C18)顺序连接，所有未使用的C输入要么短接到最高连接单元，要么保持开放。未使用的S引脚可以简单地保持不连接。

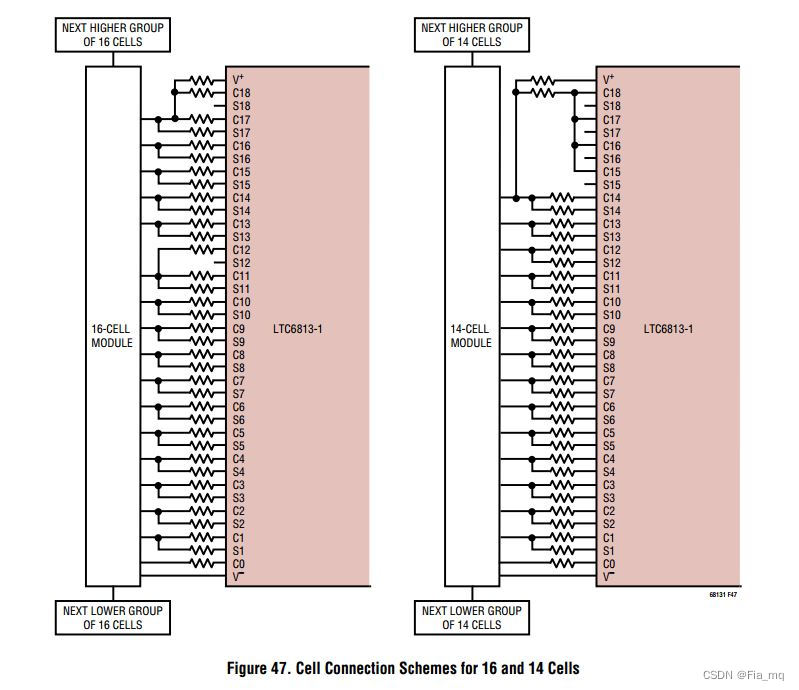

        或者，为了优化小于18个单元的应用中的测量同步，未使用的C引脚可以均匀分布在第三个MUX的顶部(C18)，第二个MUX的顶部(C12)和第一个MUX的顶部(C6)之间。参见图47。如果要测量的单元数不是3的倍数，则顶部MUX(e)应该连接较少的单元。未使用的电池输入应连接到同一MUX上的其他未使用的输入，然后通过100Ω电阻连接到电池组。未使用的输入将导致这些电池的读数为0.0V。

用霍尔效应传感器测量电流

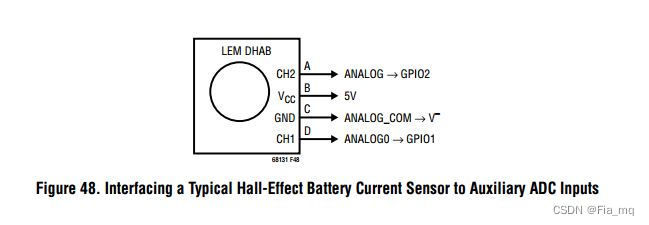

        LTC6813-1辅助ADC输入(GPIO引脚)可用于任何模拟信号，包括具有0V至5V模拟输出的有源传感器。对于电池电流测量，霍尔效应传感器提供了一种隔离的低功耗解决方案。图48给出了一个典型霍尔效应传感器的示意图，该传感器产生的两个输出与所提供的VCC成比例。图48中的传感器有两个以VCC的一半为中心的双向输出。CH1为0A至50A的低电压范围，CH2为0A至200A的高电压范围。传感器由5V电源供电，并产生连接到GPIO引脚或图50所示MUX应用程序输入的模拟输出。使用GPIO1和GPIO2作为ADC输入有可能在与单元输入相同的转换序列内进行数字化(使用ADCVAX命令)，从而同步单元电压和单元电流测量。

读取外部温度探头

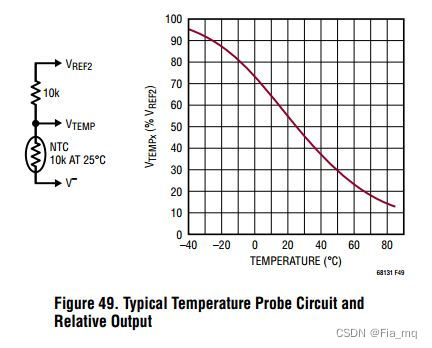

        图49显示了负温度系数(NTC)热敏电阻的典型偏置电路。25°C下的10k是最常用的传感器值，VREF2输出级旨在提供偏置这些探头所需的电流。偏置电阻被选择为对应于NTC值，因此电路将在25°C时提供1.5V (VREF2为3V标称)。在典型电池温度范围内，整体电路响应约为-1% /°C，如图49所示

扩大辅助测量的数量

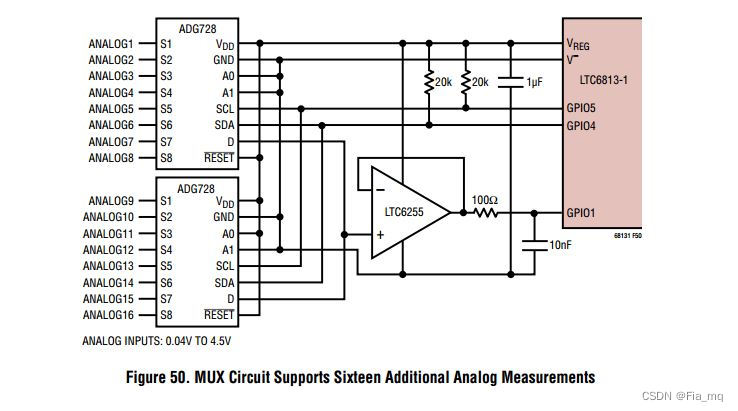

        LTC6813-1有9个GPIO引脚，可用作ADC输入。在需要测量9个以上信号的应用中，多路复用器(MUX)电路可以将模拟测量扩展到16个不同的信号(图50)。GPIO1 ADC输入用于测量，MUX控制由GPIO 4和GPIO 5上的I2C端口提供。缓冲放大器的选择是为了快速稳定，将增加可用的吞吐量。
