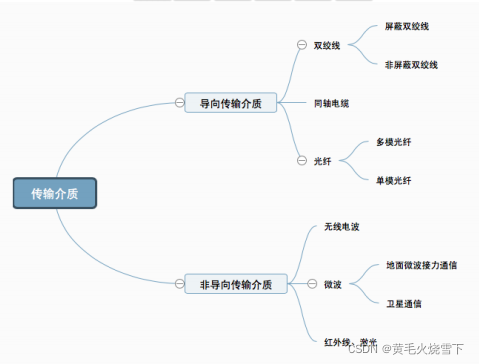

脑图时刻
在这里插入图片描述

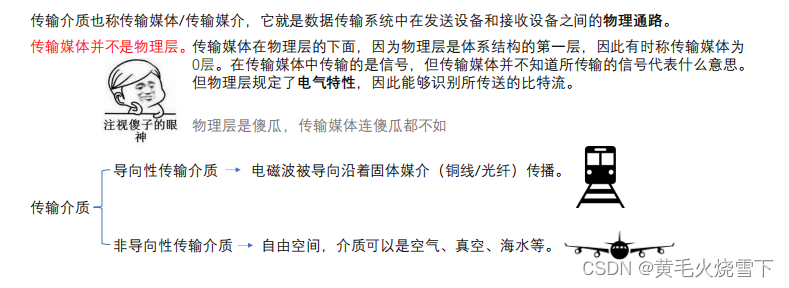

传输介质及分类

在这里插入图片描述

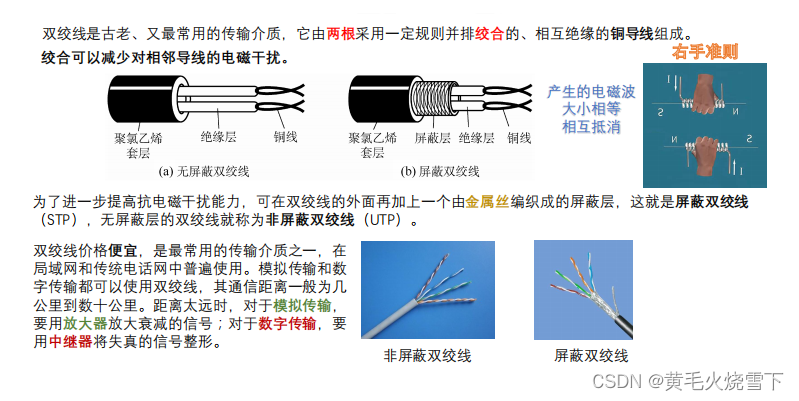

导向性传输介质——1.双绞线

在这里插入图片描述

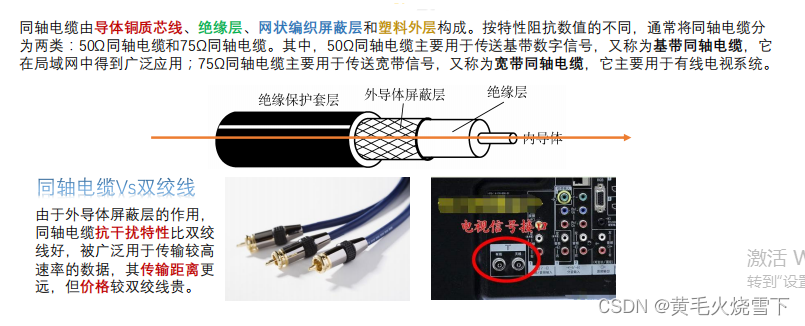

导向性传输介质——2.同轴电缆

在这里插入图片描述

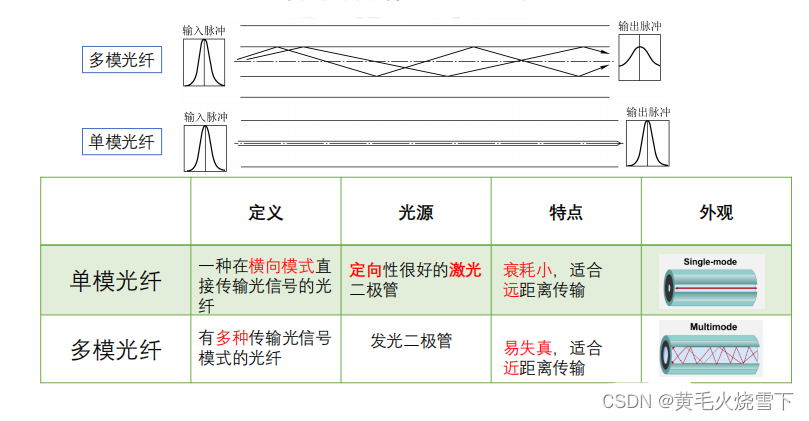

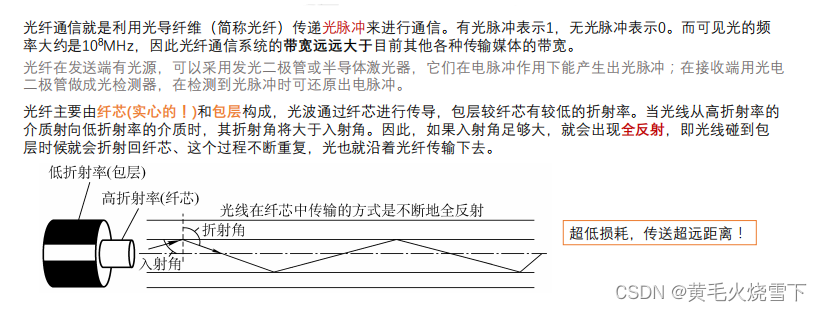

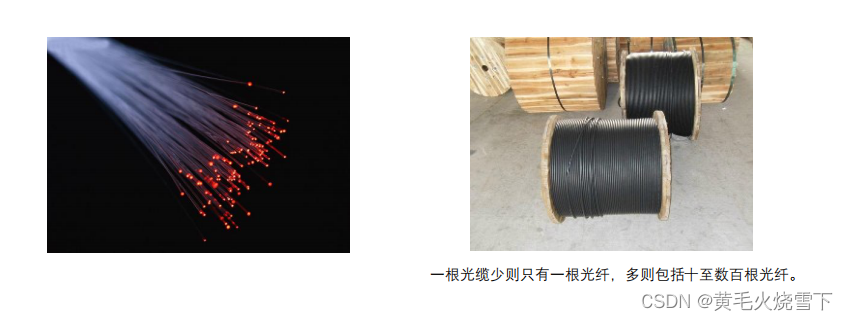

导向性传输介质——3.光纤

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

光纤的特点

1.传输损耗小，中继距离长，对远距离传输特别经济。
2.抗雷电和电磁干扰性能好。
3.无串音干扰，保密性好，也不易被窃听或截取数据。
4.体积小，重量轻。

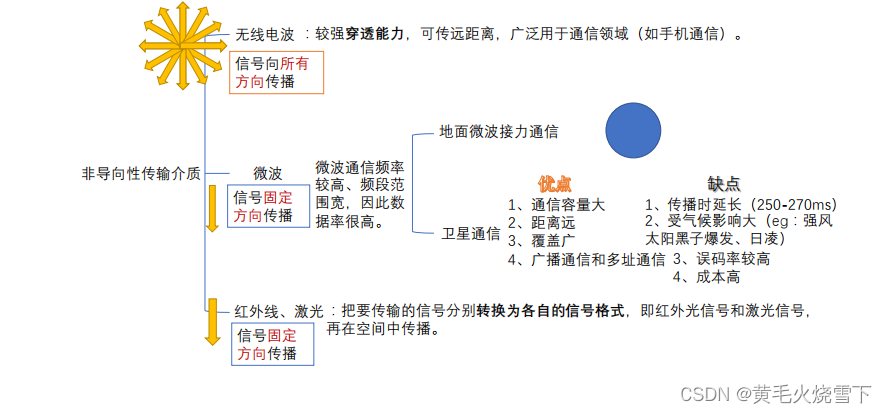

非导向性传输介质

在这里插入图片描述
