使用Echarts画平滑曲线所遇到的坑

勤掘努君

已于 2024-02-04 10:45:58 修改

阅读量1k

点赞数 8

文章标签： echarts 前端 javascript

于 2024-01-30 17:54:12 首次发布

本文链接：https://blog.youkuaiyun.com/twk857857/article/details/135937928

版权

文章讲述了如何在ECharts的曲线图中处理X轴数据，使第一个和最后一个数据点能正确显示。作者通过在x轴起始和结束处添加等宽空格解决了数据溢出问题，并提供了使用canvas测量字符串和空格宽度的JavaScript函数来动态计算空格数量。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1 叙述问题

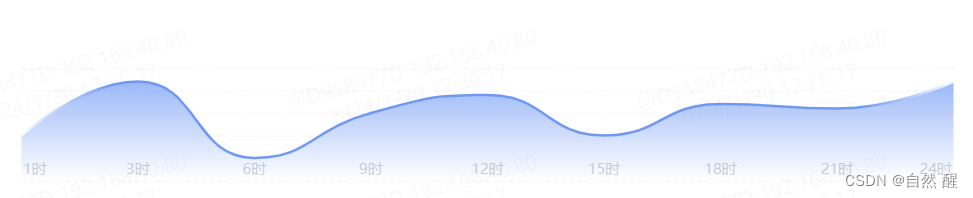

产品和UI出了一个平滑的曲线图，如下图：
在这里插入图片描述
看起来并不复杂，但想要实现还是有一些细节需要注意的。

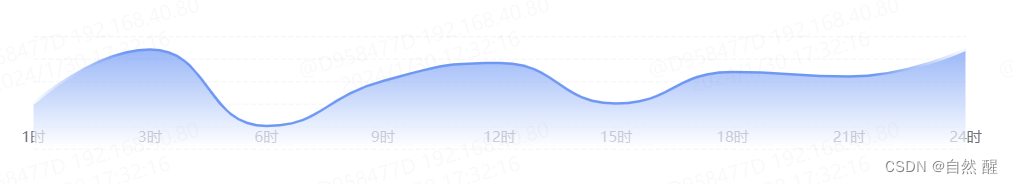

通过我的努力改造，把这个图做到了下面的效果：

现在问题来了，x轴的第一个数据和最后一个数据无法放在折线图的区域内，这个问题太让你头疼了。

2 问题详解

x轴的所展示的肯定是一些数据，我在想有没有可能在x轴的第一个数据的前面加等宽的空格去占位，这样可不可以把1时挤进来，同理，在24时后面也加空格。最终解决了这个问题。但又出现了一个新的问题，我们如何去知道等宽的空格到底是几个空格呢？我先手动给1时前加了6个空格和24时后面加了8个空格，效果如下：
在这里插入图片描述
果然是解决了。

3 解决第二步中所述的问题

我们可以通过canvas去获取一个字符串的宽度和一个空格的宽度，因为大家都知道，echarts所绘制的图表就是通过canvas实现的。于是，我写了一个工具方法：

const getStr = (str, addStr, direction) => {
  if (!str) return "";
  const canvas = document.createElement("canvas");
  const context = canvas.getContext("2d");
  const strWidth = context.measureText(str).width; // 测量字符串的宽度
  const addStrWidth = context.measureText(addStr).width; // 测量一个空格的宽度
  const num = Math.ceil(strWidth / addStrWidth); // 计算字符串需要添加空格的个数
  if (direction === "left") {
    return " ".repeat(num) + str;
  } else {
    return str + " ".repeat(num);
  }
};

console.log(getStr("1时", " ", "left").length); // 8
console.log(getStr("24时", " ", "right").length); // 11

这个方法可以帮助我添加空格，并且可以根据传入的字符串的宽度，最终返回的数据就是我所需要的数据，有需要的朋友，拿去，不谢。。。

4 最终实现代码

<script>
	const getStr = (str, addStr, direction) => {
	    if (!str) return "";
	    const canvas = document.createElement("canvas");
	    const context = canvas.getContext("2d");
	    const strWidth = context.measureText(str).width; // 测量字符串的宽度
	    const addStrWidth = context.measureText(addStr).width; // 测量一个空格的宽度
	    const num = Math.ceil(strWidth / addStrWidth); // 计算字符串需要添加空格的个数
	    if (direction === "left") {
	        return " ".repeat(num) + str;
	    } else {
	        return str + " ".repeat(num);
	    }
	};

	// 基于准备好的dom，初始化echarts实例
	var myChart = echarts.init(document.getElementById('main'));
	var chartData = {
	 xData: ['1时', '3时', '6时', '9时', '12时', '15时', '18时', '21时', '24时'],
	 yData: [10, 22, 5, 15, 19, 10, 17, 16, 22]
	}

	chartData.xData[0] = getStr(chartData.xData[0], " ", "left");
	chartData.xData[chartData.xData.length - 1] = getStr(chartData.xData[chartData.xData.length - 1], " ", "right");

    // 指定图表的配置项和数据
    var option = {
        xAxis: {
            axisTick: {
                show: false, //不显示坐标轴刻度线
            },
            axisLine: {
                show: false, //不显示坐标轴线
            },
            boundaryGap: false, // x轴两边不留空白
            offset: -22, // x轴偏移量
            axisLabel: {
                padding: [0, 0, 0, 0], //文字左右定位
            },
            data: chartData.xData
        },
        yAxis: {
            axisTick: {
                show: false //不显示坐标轴刻度线
            },
            axisLine: {
                show: false, //不显示坐标轴线
            },
            axisLabel: {
                show: false, //不显示坐标轴上的文字
            },
            splitLine: { // 背景线的更改
                show: true,
                lineStyle: {
                    color: ['#F5F6FA'],
                    type: 'dashed', // 虚线
                },
            },
        },
        tooltip: {
            trigger: 'axis',
        },
        series: [
            {
                data: chartData.yData,
                type: 'line',
                areaStyle: { // 折线填充样式
                    color: new echarts.graphic.LinearGradient(
                        0, 1, 0, 0,
                        [
                            { offset: 0, color: '#fff' },
                            { offset: 1, color: '#6F98F4' },
                        ]
                    ),
                },
                lineStyle: {        // 系列级个性化折线样式
                    width: 2,
                    type: 'solid',
                    color: new echarts.graphic.LinearGradient(
                        0, 0, 1, 0,
                        [
                            { offset: 0, color: '#fff' },
                            { offset: 0.1, color: '#6F98F4' },
                            { offset: 0.5, color: '#6F98F4' },
                            { offset: 0.9, color: '#6F98F4' },
                            { offset: 1, color: '#fff' }
                        ]
                    ),//线条渐变色
                },
                symbol: 'none',  //取消折点圆圈
                smooth: true
            }
        ]
    };

    // 使用刚指定的配置项和数据显示图表。
    myChart.setOption(option);
</script>
