本文是蓝桥杯单片机考试的复习资料，涵盖了LED、外中断、定时器、数码管、矩阵键盘、时钟芯片、温度模块、模数转换、掉电存储数据、串口、超声波测距和NE555定时器等多个模块的核心代码。重点讲解了每个模块的工作原理和关键代码实现，适合考前快速回顾。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

今天做的是蓝桥杯所有模块的综合，只展示模块的核心代码，所以只能作为复习资料，而不是学习资料。这次给原理图全在官方给的资料里，考试记不起来可以在文件夹里找到！

（一）LED

核心代码示例：

void lighten(u8 led)
{
  P0=~led;
  P2=P2&0X1F|0X8F;
  P2=P2&0X1F;
}

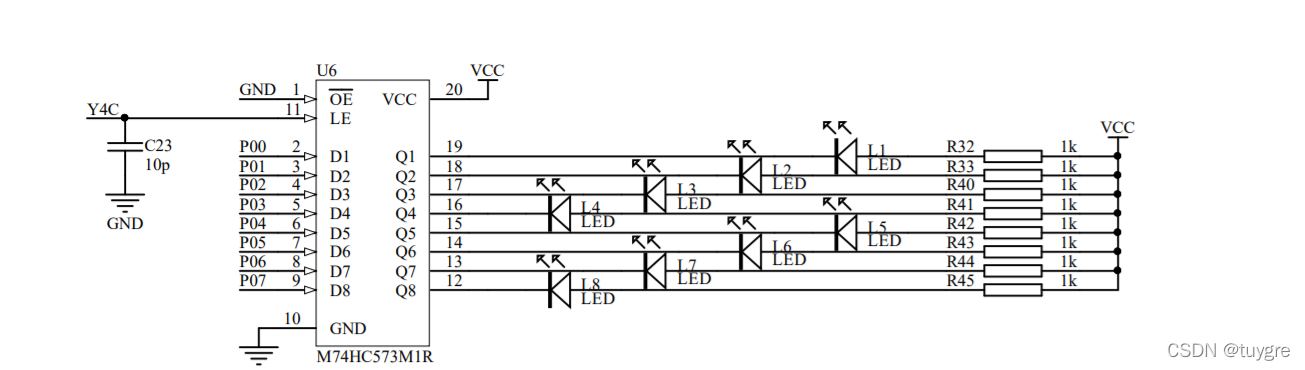

原理图：

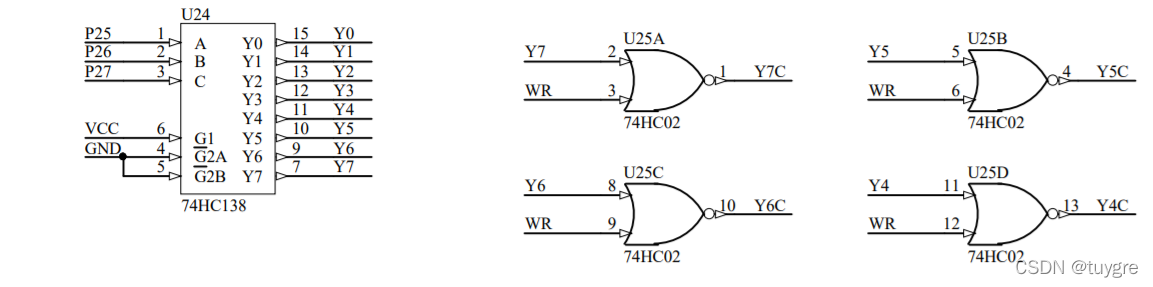

回忆一下，译码器选择Y4使得其为低电平，J13中WR与地连接，所以或非门后Y4C为1，锁存器才能打开，P0的信息才能给右侧。二极管左侧为0才能亮，所以书写代码时我们常用~取反，使得P0取1为亮，取0为暗，符合人们的思维习惯。

（二）外中断

核心代码示例：

void open()
{
  EA=1;
  EX1=1;
  EX0=1;
  IT1=1;
  IT0=1;
}




void stop1() interrupt 0
{
  P0=~1;
  P2=P2&0X1F|0X80;
  P2=P2&0X1F;
}

void stop2() interrupt 2
{
  P0=~0;
  P2=P2&0X1F|0X80;
  P2=P2&0X1F;
}

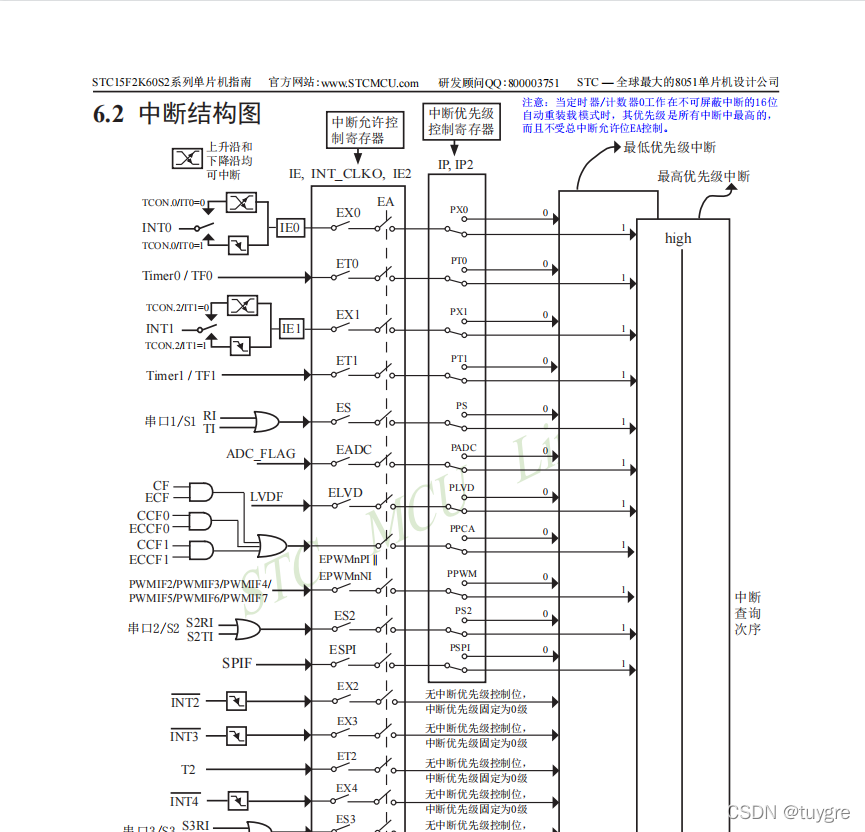

原理图：

打开中断→使用中断就可以，注意中断与中断，中断与主函数之间不能同时使用相同的引脚和期间，后果不可估计，如LED与数码管。

（三）定时器

核心代码示例：

void Timer0Init(void)		//50毫秒@11.0592MHz
{
  AUXR &= 0x7F;		//定时器时钟12T模式
  TMOD &= 0xF0;		//设置定时器模式
  TL0 = 0x00;		//设置定时初值
  TH0 = 0x4C;		//设置定时初值
  TF0 = 0;		//清除TF0标志
  TR0 = 1;		//定时器0开始计时
}

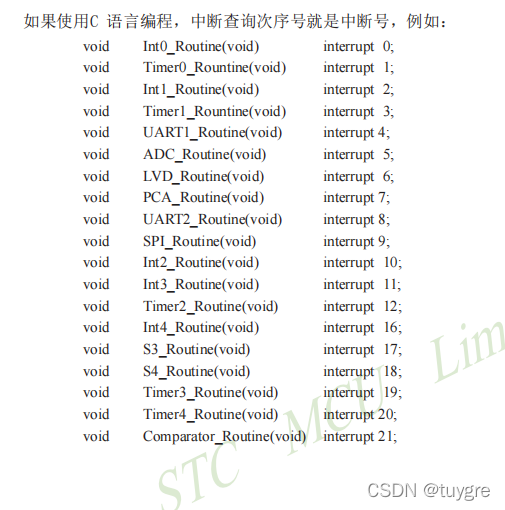

STC-ISP直接提供代码。中断号码在上一个模块的原理图中。

（四）数码管

核心代码示例：

void translate(u8 org[],u8 tran[])
{
  u8 k,j,mid;
  for(j=0,k=0;j<8;j++,k++)
  {
	switch(org[k])
	{
      case '0': mid = 0xc0; break;
	  case '1': mid = 0xf9; break;
	  case '2': mid = 0xa4; break;
	  case '3': mid = 0xb0; break;
   	  case '4': mid = 0x99; break;
	  case '5': mid = 0x92; break;
	  case '6': mid = 0x82; break;
	  case '7': mid = 0xf8; break;
	  case '8': mid = 0x80; break;
	  case '9': mid = 0x90; break;
      case '-':	mid = 0xbf; break;
  	  default: mid = 0xff;
	}
	if(org[k+1]=='.')
	{
	  mid=mid&0x7f;
  	  k++;
	}
	  tran[j]=mid;
  }
}

void display(u8 tran[],u8 wei)
{
  P0=0XFF;
  P2=P2&0X1F|0XE0;
  P2&=0X1F;
  P0=1<<wei;
  P2=P2&0X1F|0XC0;
  P2=P2&am
