深度学习算法的点云分割-PointNet（四）

转载自：https://blog.youkuaiyun.com/qq_33278989/article/details/80410381

今天要聊的论文是斯坦福大学Charles等人在CVPR2017上发表的论文，提出了一种直接处理点云的深度学习网络——PointNet。这篇论文具有里程碑意义，标志着点云处理进入一个新的阶段。为什么会给这么高的评价呢？

因为在PointNet之前，点云没办法直接处理，因为点云是三维的、无序的，别说深度神经网络了，就是普通算法很多都不能奏效。于是人们想出来各种办法，比如把点云拍扁成图片（MVCNN），比如把点云划分成体素（类似游戏“我的世界”里的场景），再比如把点云划分成节点然后按顺序拉直（O-CNN）等等。总之，点云先要被处理成“非点云”。

这些想法怎么样呢？其实也挺不错的，也能取得不错的结果。比如MVCNN的有些指标就不输PointNet。

这时候我们就会觉得，冥冥中一定会有一种网络出现，摆脱上面这些操作。于是，PointNet出现了，从此点云处理领域分成“前PointNet时代”和“后PointNet时代”。接着，各种直接处理点云的网络也纷纷出现，如PointCNN、SO-Net，效果也是越来越好。

下面进入正题，看看PointNet有哪些创新点。

1、针对点云无序性——采用Maxpooling作为对称函数。最大池化操作就是对所有成员进行比较，把最大的留下来，其余舍弃掉，所以，不管顺序如何变化，最大值是不会改变的。



对称函数是什么意思？例如加法就是对称函数，1+2+3+4=10，换个顺序，2+4+3+1=10，不管顺序如何变化，对结果不会产生影响。

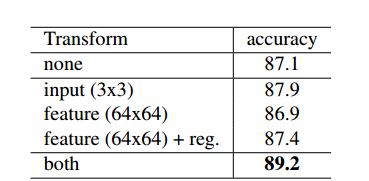

2、针对刚体变化——对齐网络T-net。T-net对性能的提升作用也还是有的，两个T-net加上regularization 贡献了2.1个百分点，但奇怪的是在PointNet++的代码中，已经看不到T-net了（这一点论文没有提及，github上也有人提问，但是作者没有回复）。

3、特征提取阶段采用MLP（多层感知机，说白了就是全连接层），这种结构用到的运算只有乘法和加法，都是对称函数，所以不会受到排序影响。



实验效果

1、分类

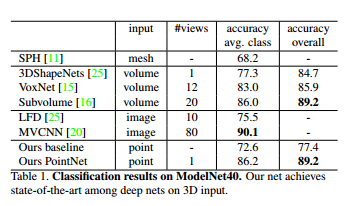

数据集是ModelNet40，包含40类物体的CAD，通过采样获得点云。这里作者没有把MVCNN列出来，因为精度没有比过它，不过后来的改进版已经超过了。

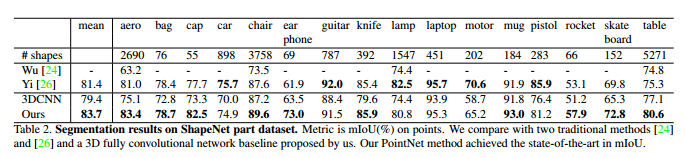

2、物体分割：



3、参数量与MVCNN的对比：明显占优。

     PointNet/PointCNN代码比较（变换矩阵部分）

PointNet与PointCNN从文章到代码都有很多相似之处，两者对比看待，或许更有助于我们理解。

众所周知，PointNet中使用了maxpooling和T-net，作者文章中起到关键作用的是maxpooling，而T-net对性能的提升作用也还是有的（两个T-net加上regularization 贡献了2.1个百分点），但奇怪的是在PointNet++的代码中，已经看不到T-net了（这一点论文没有提及，github上也有人提问，但是作者没有回复）。

但是，与之相似的PointCNN中有个X变换矩阵，但X变换对于PointCNN的作用可就非常重要了，因为它连maxpooling都没有用。下面我们就对两者进行比较。

首先是PointNet中的T-net代码：

[python] view plain copy

1. def feature_transform_net(inputs, is_training, bn_decay=None, K=64):
2.     """ Feature Transform Net, input is BxNx1xK
3.         Return:
4.             Transformation matrix of size KxK """
5.     batch_size = inputs.get_shape()[0].value
6.     num_point = inputs.get_shape()[1].value
7.
8.     net = tf_util.conv2d(inputs, 64, [1,1],
9.                          padding='VALID', stride=[1,1],
10.                          bn=True, is_training=is_training,
11.                          scope='tconv1', bn_decay=bn_decay)
12.     net = tf_util.conv2d(net, 128, [1,1],
13.                          padding='VALID', stride=[1,1],
14.                          bn=True, is_training=is_training,
15.                          scope='tconv2', bn_decay=bn_decay)
16.     net = tf_util.conv2d(net, 1024, [1,1],
17.                          padding='VALID', stride=[1,1],
18.                          bn=True, is_training=is_training,
19.                          scope='tconv3', bn_decay=bn_decay)
20.     net = tf_util.max_pool2d(net, [num_point,1],#池化窗口是[num_point,1]
21.                              padding='VALID', scope='tmaxpool')
22.
23.     net = tf.reshape(net, [batch_size, -1])#变成两维
24.     net = tf_util.fully_connected(net, 512, bn=True, is_training=is_training,
25.                                   scope='tfc1', bn_decay=bn_decay)
26.     net = tf_util.fully_connected(net, 256, bn=True, is_training=is_training,
27.                                   scope='tfc2', bn_decay=bn_decay)
28.
29.     with tf.variable_scope('transform_feat') as sc:
30.         weights = tf.get_variable('weights', [256, K*K],
31.                                   initializer=tf.constant_initializer(0.0),
32.                                   dtype=tf.float32)
33.         biases = tf.get_variable('biases', [K*K],
34.                                  initializer=tf.constant_initializer(0.0),
35.                                  dtype=tf.float32)
36.         biases += tf.constant(np.eye(K).flatten(), dtype=tf.float32)
37.         transform = tf.matmul(net, weights)
38.         transform = tf.nn.bias_add(transform, biases)
39.
40.     transform = tf.reshape(transform, [batch_size, K, K])
41.     return transform

代码主题部分，前三个conv2d用来升维，接着一个max_pool2d把1024个点的特征做了maxpooling，融合成一点。然后跟两个fully_connected把维度降到256，再然后是跟[256, K*K]的权值相乘再加K*K维的偏移，达到[batch_size, K*K]，最后变形成[batch_size, K, K]，大功告成，不容易啊。
接下来看PointCNN的X变换：

[python] view plain copy

1. ######################## X-transformation #########################
2.  X_0 = pf.conv2d(nn_pts_local_bn, K * K, tag + 'X_0', is_training, (1, K), with_bn=False)
3.  #kernal size(1, K, 3), kernal num=K*K, so the output size is (N, P, 1, K*K). so this operator is in the neighbor point dimentional.
4.  X_1 = pf.dense(X_0, K * K, tag + 'X_1', is_training, with_bn=False)#in the center point dimensional ,P decrease to 1.
5.  X_2 = pf.dense(X_1, K * K, tag + 'X_2', is_training, with_bn=False, activation=None)#(N, P, 1, K*K)
6.  X = tf.reshape(X_2, (N, P, K, K), name=tag + 'X')
7.  fts_X = tf.matmul(X, nn_fts_input, name=tag + 'fts_X')
8.  ###################################################################

第一层是卷积层，让人很吃惊，卷积核是1*k 的，也就是在邻域维度上，直接把k个邻域点汇聚到一个点上，且用了K×K个卷积层，把特征维度升高到k*k，维度从（P,K,C）变成了（P,1,K×K）；然后 ，作者用了两个dense 层，保持了这个结构； 最后reshape 成（P,K,K），这就得到了X-transporm矩阵。

从体量和复杂程度上来看，后者胜出。

从作用效果来看，不太好评价。因为PointCNN是有局部特征的，这点和pointnet++思想一致。所以即便PointCNN性能超过了PointNet，也不能直接证明X-transporm就一定优于T-net了。

代码方面，其实T-net的前四层和X变换的第一层做的事情差不多，都是为了把多个点的特征融合到一组特征，为训练变换矩阵提供素材。但接下来就不同了，T-net只有一组K*K的weights权值，而PointCNN后面跟了两个dense层，维度都是K*K的，参数更多，因此猜测PointCNN训练变换矩阵应该会更加充分。后期可以通过实验验证以下。

最后歪个楼，我在测试PointNet++的代码时，ModelNet40的分类结果一直徘徊在90.1左右，达不到论文里提的90.7，跟作者邮件联系也没有得到很好的答案。所以我再想是不是作者本来的PointNet++代码里是有T-net的，但是放到github里的版本没加上。但这只是猜测，有待验证。

附上相关代码的链接：

PointNet2：https://github.com/charlesq34/pointnet2

PointCNN:https://github.com/yangyanli/PointCNN
