本文深入讲解了ConstraintLayout中的chainstyle和guideline特性。chainstyle包括spread、spread_inside和packed三种模式，通过weight分配空间，利用bias调整位置。guideline则作为辅助线，支持水平和垂直方向，可通过begin、end和percent定位。

ConstraintLayout中的chainstyle & guideline

有时候容易忘记，摘抄记录一下。

参考博客：https://blog.youkuaiyun.com/cui130/article/details/89849807

1、chainstyle(链式)

**属性 **有水平和垂直之分：

layout_constraintHorizontal_chainStyle 水平方向
layout_constraintVertical_chainStyle 垂直方向

属性值 有三种：

spread (默认) 如下：
- 默认模式如下：
- 使用weight方式如下：(layout_width=0dp)

  添加属性layout_constraintHorizontal_weight ,同理也有垂直方向的，可以自己尝试
spread_inside
packed
- 捆绑在一起居中显示
- 偏移显示

  添加属性layout_constraintHorizontal_bias

2、guideline(辅助线)

属性辅助线也有垂直和水平之分，使用属性 orientation 来确定方向

horizontal 辅助线为水平方向
vertical 辅助线为垂直方向

确定辅助线的位置有三种属性：

layout_constraintGuide_begin 水平方向为距离左边的距离；垂直方向为距离上边的距离
```
app:layout_constraintGuide_begin="100dp"
```
layout_constraintGuide_end 水平方向为距离右边的距离；垂直方向为距离下边的距离
```
app:layout_constraintGuide_percent="0.6"
```
layout_constraintGuide_percent 水平方向为从左向右占比；垂直方向为距离从上到下占比
```
app:layout_constraintGuide_end="50dp"
```

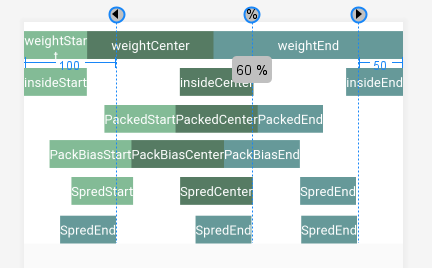

上面举例如下：(垂直方向，水平方向同理)

3、代码如下：

<TextView
          android:id="@+id/weightStart"
          android:layout_width="0dp"
          android:layout_height="30dp"
          android:text="weightStart"
          android:textColor="#ffffff"
          android:background="#83BB96"
          android:gravity="center"
          android:layout_marginTop="10dp"
          app:layout_constraintHorizontal_chainStyle="spread"
          app:layout_constraintHorizontal_weight="1"
          app:layout_constraintStart_toStartOf="parent"
          app:layout_constraintEnd_toStartOf="@id/weightCenter"
          app:layout_constraintTop_toTopOf="parent"/>

<TextView
          android:id="@+id/weightCenter"
          android:layout_width="0dp"
          android:layout_height="30dp"
          android:text="weightCenter"
          android:textColor="#ffffff"
          android:background="#567B63"
          android:gravity="center"
          app:layout_constraintHorizontal_weight="2"
          app:layout_constraintTop_toTopOf="@+id/weightStart"
          app:layout_constraintStart_toEndOf="@+id/weightStart"
          app:layout_constraintEnd_toStartOf="@+id/weightEnd"/>

<TextView
          android:id="@+id/weightEnd"
          android:layout_width="0dp"
          android:layout_height="30dp"
          android:text="weightEnd"
          android:textColor="#ffffff"
          android:background="#669999"
          android:gravity="center"
          app:layout_constraintHorizontal_weight="3"
		  app:layout_constraintTop_toTopOf="@+id/weightStart"
		  app:layout_constraintStart_toEndOf="@id/weightCenter"
          app:layout_constraintEnd_toEndOf="parent"/>

<TextView
          android:id="@+id/insideStart"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="insideStart"
          android:textColor="#ffffff"
          android:background="#83BB96"
          android:gravity="center"
          android:layout_marginTop="10dp"
          app:layout_constraintHorizontal_chainStyle="spread_inside"
          app:layout_constraintStart_toStartOf="parent"
          app:layout_constraintEnd_toStartOf="@id/insideCenter"
          app:layout_constraintTop_toBottomOf="@+id/weightStart"/>

<TextView
          android:id="@+id/insideCenter"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="insideCenter"
          android:textColor="#ffffff"
          android:background="#567B63"
          android:gravity="center"
          app:layout_constraintTop_toTopOf="@+id/insideStart"
          app:layout_constraintStart_toEndOf="@+id/insideStart"
          app:layout_constraintEnd_toStartOf="@+id/insideEnd"/>

<TextView
          android:id="@+id/insideEnd"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="insideEnd"
          android:textColor="#ffffff"
          android:background="#669999"
          android:gravity="center"
          app:layout_constraintTop_toTopOf="@+id/insideStart"
          app:layout_constraintStart_toEndOf="@id/insideCenter"
          app:layout_constraintEnd_toEndOf="parent"/>

<TextView
          android:id="@+id/PackedStart"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="PackedStart"
          android:textColor="#ffffff"
          android:background="#83BB96"
          android:gravity="center"
          android:layout_marginTop="10dp"
          app:layout_constraintHorizontal_chainStyle="packed"
          app:layout_constraintStart_toStartOf="parent"
          app:layout_constraintEnd_toStartOf="@id/PackedCenter"
          app:layout_constraintTop_toBottomOf="@+id/insideStart"/>

<TextView
          android:id="@+id/PackedCenter"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="PackedCenter"
          android:textColor="#ffffff"
          android:background="#567B63"
          android:gravity="center"
          app:layout_constraintTop_toTopOf="@+id/PackedStart"
          app:layout_constraintStart_toEndOf="@+id/PackedStart"
          app:layout_constraintEnd_toStartOf="@+id/PackedEnd"/>

<TextView
          android:id="@+id/PackedEnd"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="PackedEnd"
          android:textColor="#ffffff"
          android:background="#669999"
          android:gravity="center"
          app:layout_constraintTop_toTopOf="@+id/PackedStart"
          app:layout_constraintEnd_toEndOf="parent"
          app:layout_constraintStart_toEndOf="@+id/PackedCenter"/>

<TextView
          android:id="@+id/PackBiasStart"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:layout_marginTop="8dp"
          android:background="#83BB96"
          android:gravity="center"
          android:text="PackBiasStart"
          android:textColor="#ffffff"
          app:layout_constraintHorizontal_chainStyle="packed"
          app:layout_constraintHorizontal_bias="0.2"
          app:layout_constraintStart_toStartOf="parent"
          app:layout_constraintEnd_toStartOf="@id/PackBiasCenter"
          app:layout_constraintTop_toBottomOf="@+id/PackedStart" />

<TextView
          android:id="@+id/PackBiasCenter"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="PackBiasCenter"
          android:textColor="#ffffff"
          android:background="#567B63"
          android:gravity="center"
          app:layout_constraintTop_toTopOf="@+id/PackBiasStart"
          app:layout_constraintStart_toEndOf="@+id/PackBiasStart"
          app:layout_constraintEnd_toStartOf="@+id/PackBiasEnd"/>

<TextView
          android:id="@+id/PackBiasEnd"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="PackBiasEnd"
          android:textColor="#ffffff"
          android:background="#669999"
          android:gravity="center"
          app:layout_constraintTop_toTopOf="@+id/PackBiasStart"
          app:layout_constraintStart_toEndOf="@id/PackBiasCenter"
          app:layout_constraintEnd_toEndOf="parent"/>

<TextView
          android:id="@+id/SpredStart"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="SpredStart"
          android:textColor="#ffffff"
          android:background="#83BB96"
          android:gravity="center"
          android:layout_marginTop="10dp"
          app:layout_constraintHorizontal_chainStyle="spread"
          app:layout_constraintStart_toStartOf="parent"
          app:layout_constraintEnd_toStartOf="@id/SpredCenter"
          app:layout_constraintTop_toBottomOf="@+id/PackBiasStart"/>

<TextView
          android:id="@+id/SpredCenter"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="SpredCenter"
          android:textColor="#ffffff"
          android:background="#567B63"
          android:gravity="center"
          app:layout_constraintTop_toTopOf="@+id/SpredStart"
          app:layout_constraintStart_toEndOf="@+id/SpredStart"
          app:layout_constraintEnd_toStartOf="@+id/SpredEnd"/>

<TextView
          android:id="@+id/SpredEnd"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="SpredEnd"
          android:textColor="#ffffff"
          android:background="#669999"
          android:gravity="center"
          app:layout_constraintTop_toTopOf="@+id/SpredStart"
          app:layout_constraintStart_toEndOf="@id/SpredCenter"
          app:layout_constraintEnd_toEndOf="parent"/>

<androidx.constraintlayout.widget.Guideline
           android:id="@+id/guideline1"
	   android:layout_width="wrap_content"
	   android:layout_height="wrap_content"
           android:orientation="vertical"
	   app:layout_constraintGuide_begin="100dp"/>

<TextView
          android:id="@+id/guide1"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="SpredEnd"
          android:textColor="#ffffff"
          android:background="#669999"
          android:gravity="center"
          app:layout_constraintEnd_toStartOf="@+id/guideline1"
          app:layout_constraintBottom_toBottomOf="parent"/>

<androidx.constraintlayout.widget.Guideline
		android:id="@+id/guideline2"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
 		android:orientation="vertical"
		app:layout_constraintGuide_end="50dp"/>

<TextView
          android:id="@+id/guide2"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="SpredEnd"
          android:textColor="#ffffff"
          android:background="#669999"
          android:gravity="center"
          app:layout_constraintEnd_toStartOf="@+id/guideline2"
          app:layout_constraintBottom_toBottomOf="parent"/>

<androidx.constraintlayout.widget.Guideline
		android:id="@+id/guideline3"
		android:layout_width="wrap_content"
		android:layout_height="wrap_content"
		android:orientation="vertical"
		app:layout_constraintGuide_percent="0.6"/>

<TextView
          android:id="@+id/guide3"
          android:layout_width="wrap_content"
          android:layout_height="30dp"
          android:text="SpredEnd"
          android:textColor="#ffffff"
          android:background="#669999"
          android:gravity="center"
          app:layout_constraintEnd_toStartOf="@+id/guideline3"
          app:layout_constraintBottom_toBottomOf="parent"/>
