研华HIL仿真实时机免费借测！助力汽车/工控开发者快速验证


🔍 为什么选择研华HIL实时机？

✅ 国产自主可控：支持国产CPU和OS,规避欧美技术管制风险

✅ 成本直降50%：比VeriStand、dSPACE、SpeedGoat方案节省数十万费用

✅ 灵活配置：支持从单模型快速仿真到多模型分布式联合仿真全场景覆盖。

✅ 开放生态：兼容Simulink/MWorks/OpenModelica等模型，无缝对接AD、DA、DIO、PWM、RS232/422/485、CAN、1553B、1394B、ARINC429、ARINC664、ARINC825、以太网等。

🚀 三大典型配置推荐

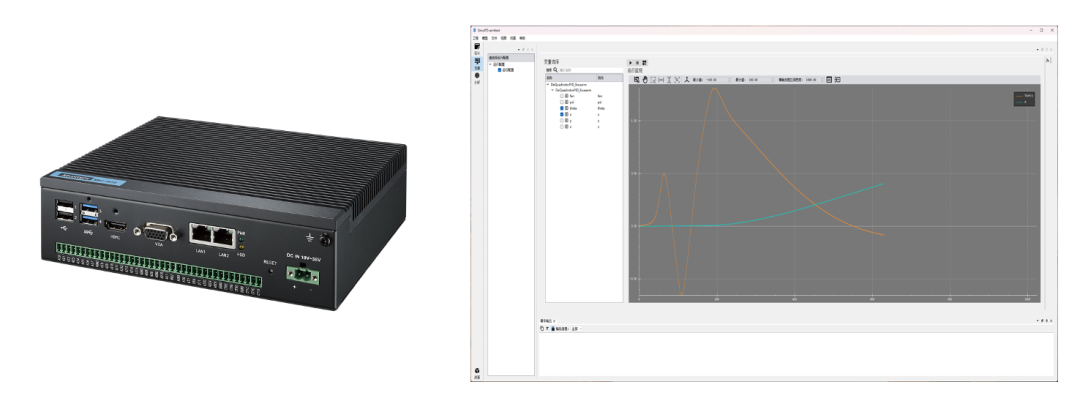

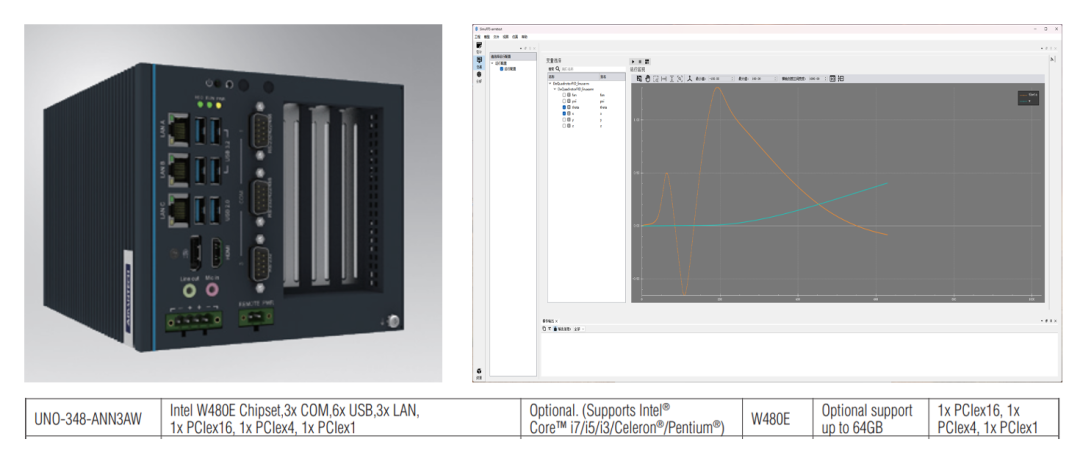

1. 嵌入式实时仿真平台： UNO-348 + 3PCIe扩展，适用于小于200点的HIL系统


推荐配置：

  • UNO-348-ANN3AW：无风扇工业主机（i7） + Xenomai3实时内核+SimuRTS

  • PCIE-1682F-A：2端口带隔离保护的CAN FD总线PCIE卡

  • PCIE-1812-B：8通道AI,2通道AO，32DIO，4编码器PCIE卡

  • PCIE-1824-AE：16位 ,32通道AO卡

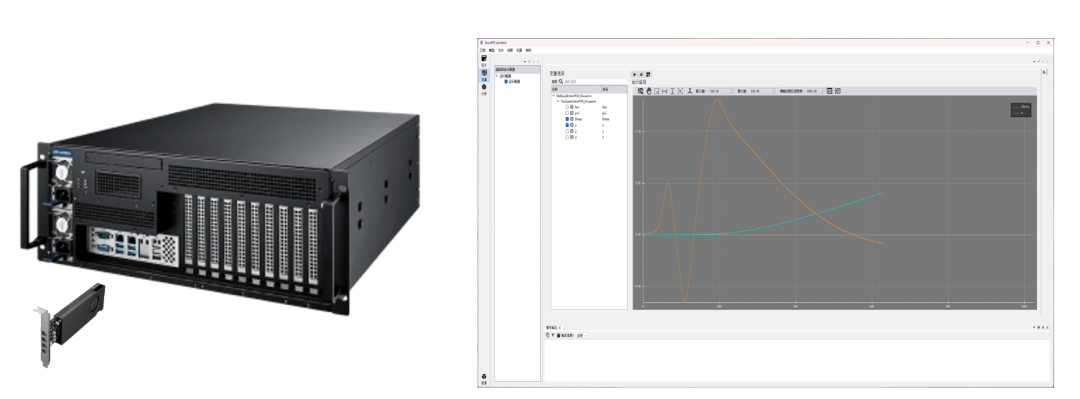

2. 19”机箱多槽高性能实时主机，支持上千点IO仿真


推荐配置：

  • PCE-5133G2-00A2：CORE I9 2.0G + Xenomai3实时内核+SimuRTS

  • ACP-4320：4U上架式机箱，支持双系统或双SAS/SATA HDD托架

  • PCI-1758UDIO-BE：128通道隔离数字I/O通用PCI卡

  • PCI-1780U-B：8通道,16位Counter/Timer通用PCI卡

  • PCIE-1682F-A：2端口带隔离保护的CAN FD总线PCIE卡

  • PCIE-1758DIO-AE：128通道隔离数字I/O PCIE卡

  • PCIE-1812-B：250kS/s,16位,8通道,同步采样多功能PCIE卡

  • PCIE-1816H-B：1MS/s,16位,16通道PCIE多功能卡（单通道5MS/s）

  • PCIE-1824-AE：16位 ,32/16通道模拟输出卡

  • PCIE-1884-AE：32位,4通道编码器带位置比较FIFO PCIE卡

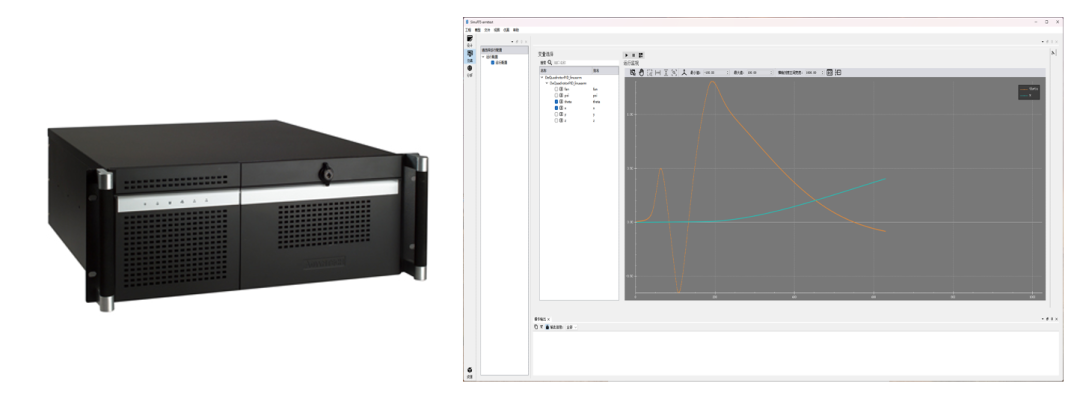

3. 图形工作站实时机:支持GPU图形渲染


推荐配置：

  • ASMB-977T2：XEON 2.0G + Xenomai3实时内核+SimuRTS

  • HPC-7420：用于EE-ATX/EATX/ATX主板的4U 服务器机箱

  • NVIDIA RTX 4000E Ada：GPU卡，6,144 CUDA cores，20GB GDDR6 内存

  • PCI-1758UDIO-BE：128通道隔离数字I/O通用PCI卡

  • PCI-1780U-B：8通道,16位Counter/Timer通用PCI卡

  • PCIE-1682F-A：2端口带隔离保护的CAN FD总线PCIE卡

  • PCIE-1758DIO-AE：128通道隔离数字I/O PCIE卡

  • PCIE-1812-B：250kS/s,16位,8通道,同步采样多功能PCIE卡

  • PCIE-1816H-B：1MS/s,16位,16通道PCIE多功能卡（单通道5MS/s）

  • PCIE-1824-AE：16位 ,32/16通道模拟输出卡

  • PCIE-1884-AE：32位,4通道编码器带位置比较FIFO PCIE卡

测试DEMO方案说明

功能试用版

提供SimuRTS开发版(SimuRTS运行内核+虚拟IO)，模型在Windows运行。


测试功能：

  • 仿真模型导入

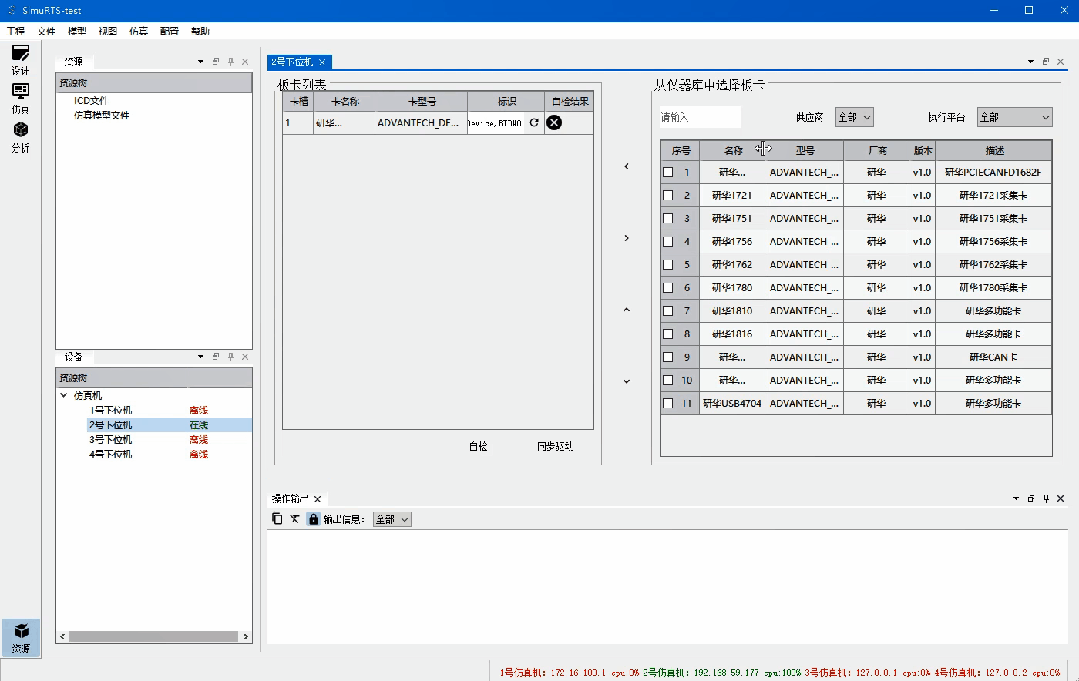

  • 模型IO与物理IO匹配（虚拟卡）

  • 模型仿真，观察仿真模型随输入变化进行输出

  • 动态调参，多模型联合仿真，虚拟IO理由。

项目预研版

实时测试:SimuRTS开发+MIC-1816 Linux实时机


测试功能：

    • 仿真模型导入

    • 模型IO与物理IO匹配（虚拟卡）

    • 模型仿真，观察仿真模型随输入变化进行输出

    • 动态调参，多模型联合仿真，虚拟IO理由；

    • 实时性测试

    • 物理IO信号测试

    项目开发版

    根据已确定配置的实际项目提供SimuRTS+定制实时机+板卡。


    测试功能：

    • 仿真模型导入

    • 模型IO与物理IO匹配（虚拟卡）

    • 模型仿真，观察仿真模型随输入变化进行输出

    • 动态调参，多模型联合仿真，虚拟IO理由；

    • 实时性测试

    • 完整物理IO信号测试

    测试样例说明


    • Simulink模型导出到SimuRTS；

    • 单功能函数发生器，加法器；

    • AI/AO/DIO通道绑定，仿真模型数据采集；

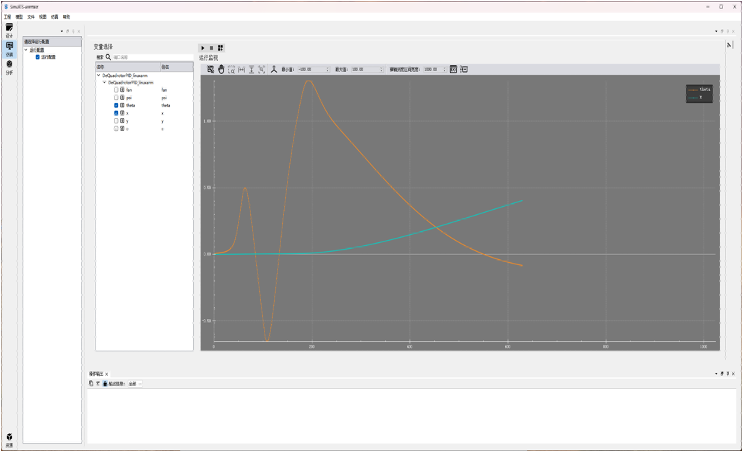

    • 仿真运行，响应曲线，动态调参，仿真分析；

    • 通过TCPIP,串口等交换数据；

    • PID控制器，水位控制系统模型:单模型仿真，多模型联合仿真，仿真IO路由；

    • BMS控制器，BMS系统模型等其他例子程序持续更新中......
