ESP32芯片内存包括192KBIRAM和328KBDRAM，但在实际项目中，如HelloWorld示例，DRAM可用空间约为180K。这可能因为BOOT阶段占用了一部分，一级引导程序固化在ROM中，负责加载二级引导到IRAM和DRAM。二级引导则加载分区表和主程序到内存，主程序包含RAM和只读段。

520K内存包括 192KB 的 IRAM 和 328KB 的 DRAM。

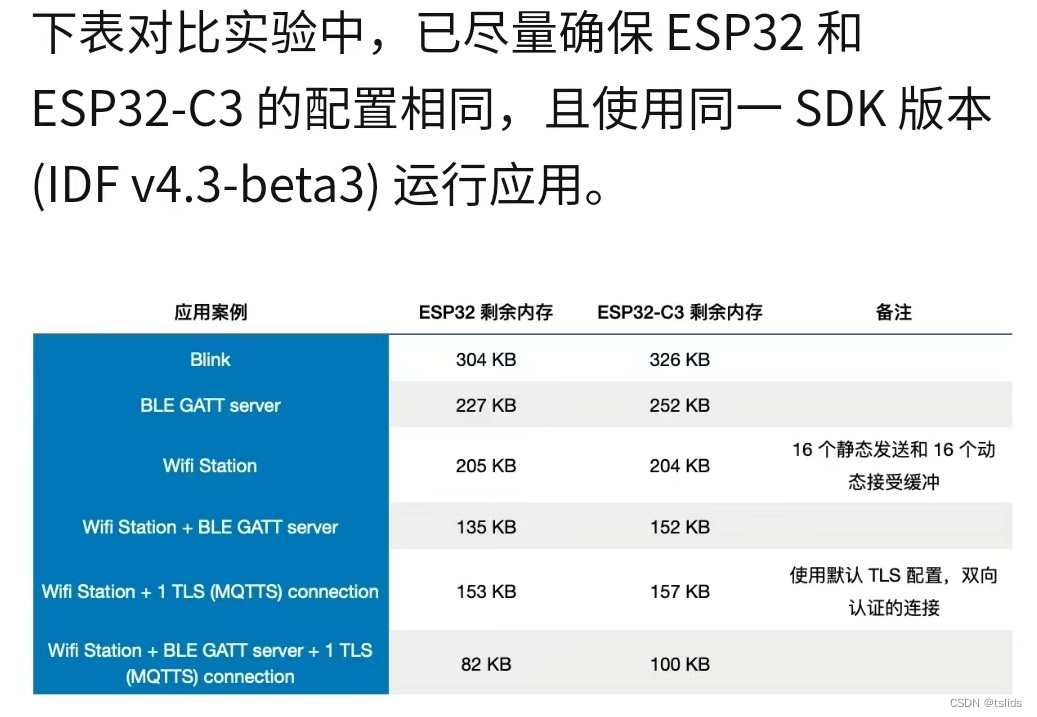

ESP32和ESP32-C3内存使用情况

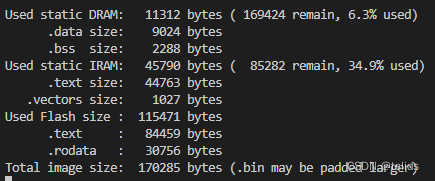

显示但实际项目编译后内存并没有上面那么大，如下面的官方Hello World示例

DRAM约只有180K，而不是328K，其余部分可能是BOOT启动阶段占用了，而编译没有计算这部分，下面内容截取自官方说明

  1. 一级引导程序 被固化在了 ESP32 内部的 ROM 中，它会从 flash 的 0x1000 偏移地址处加载二级引导程序至 RAM (IRAM & DRAM) 中。

  2. 二级引导程序 从 flash 中加载分区表和主程序镜像至内存中，主程序中包含了 RAM 段和通过 flash 高速缓存映射的只读段。
