目前几大Java开源流程引擎：Activiti6、JBoss JBPM 6.5、JFlow 6.0。都说activiti文档最全，资料最丰富，于是就研究了一下，分享给大家。


一、入门——集成spring mvc

1、修改pom.xml

    <activti.engine.version>6.0.0</activti.engine.version>
    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-engine</artifactId>
      <version>${activti.engine.version}</version>
    </dependency>
    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-spring</artifactId>
      <version>${activti.engine.version}</version>
    </dependency>


2、添加spring-activiti.xml


为隔离其他业务表，activiti使用独立datasource，单独配置transactionManager事务回滚。以及自动部署bpmn文件。


<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">




    <bean id="transactionManager_activiti"
          class="org.springframework.jdbc.datasource.DataSourceTransactionManager">
        <property name="dataSource" ref="dataSource_activiti"/>
    </bean>


    <bean id="transactionInterceptor"
          class="org.springframework.transaction.interceptor.TransactionInterceptor">
        <property name="transactionManager" ref="transactionManager_activiti" />
        <!-- 配置事务属性 -->
        <property name="transactionAttributes">
            <props>
                <prop key="*">PROPAGATION_REQUIRED</prop>
            </props>
        </property>
    </bean>


    <bean class="org.springframework.aop.framework.autoproxy.BeanNameAutoProxyCreator">
        <property name="beanNames">
            <list>
                <value>repositoryService</value>
                <value>runtimeService</value>
                <value>taskService</value>
                <value>historyService</value>
                <value>managementService</value>
                <value>identityService</value>
            </list>
        </property>
        <property name="interceptorNames">
            <list>
                <value>transactionInterceptor</value>
            </list>
        </property>
    </bean>


    <!-- activiti datasource -->
    <bean id="dataSource_activiti" class="com.alibaba.druid.pool.DruidDataSource" destroy-method="close">
        <property name="driverClassName" value="${jdbc.activiti.driverClass}"/>
        <property name="url" value="${jdbc.activiti.jdbcUrl}"/>
        <property name="username" value="${jdbc.activiti.user}"/>
        <property name="password" value="${jdbc.activiti.password}"/>
        <property name="defaultAutoCommit" value="${jdbc.activiti.auto-commit}" />
        <property name="testWhileIdle" value="true" />
        <property name="validationQuery" value="SELECT 1" />
    </bean>
    <bean id="processEngineConfiguration" class="org.activiti.spring.SpringProcessEngineConfiguration">
        <property name="dataSource" ref="dataSource_activiti"/>
        <property name="transactionManager" ref="transactionManager_activiti"/>
        <property name="databaseSchemaUpdate" value="true"/>
        <property name="asyncExecutorActivate" value="true"/>
        <property name="deploymentResources" value="classpath*:/activiti/*.bpmn"/>
    </bean>
    <bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean">
        <property name="processEngineConfiguration" ref="processEngineConfiguration"/>
    </bean>
    <bean id="repositoryService" factory-bean="processEngine" factory-method="getRepositoryService"/>
    <bean id="runtimeService" factory-bean="processEngine" factory-method="getRuntimeService"/>
    <bean id="taskService" factory-bean="processEngine" factory-method="getTaskService"/>
    <bean id="historyService" factory-bean="processEngine" factory-method="getHistoryService"/>
    <bean id="managementService" factory-bean="processEngine" factory-method="getManagementService"/>
    <bean id="identityService" factory-bean="processEngine" factory-method="getIdentityService"/>
</beans>

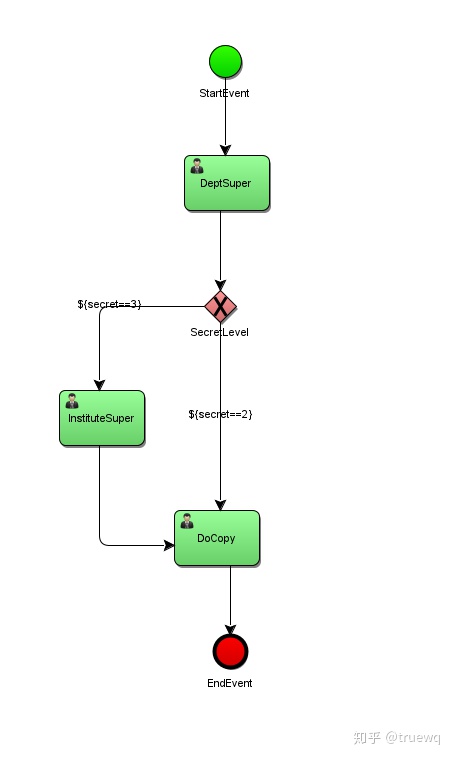

3、使用idea2018安装bpmn插件后，绘制流程图



<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" xmlns:tns="http://www.activiti.org/test" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" expressionLanguage="http://www.w3.org/1999/XPath" id="m1578358782707" name="" targetNamespace="http://www.activiti.org/test" typeLanguage="http://www.w3.org/2001/XMLSchema">
  <process id="copy02" isClosed="false" isExecutable="true" processType="None">
    <startEvent id="_2" name="StartEvent"/>
    <userTask activiti:candidateGroups="RoleDeptSuper" activiti:exclusive="true" id="_3" name="DeptSuper"/>
    <sequenceFlow id="_4" sourceRef="_2" targetRef="_3"/>
    <exclusiveGateway gatewayDirection="Unspecified" id="_5" name="SecretLevel"/>
    <sequenceFlow id="_6" sourceRef="_3" targetRef="_5"/>
    <userTask activiti:candidateGroups="RoleInstituteLeader" activiti:exclusive="true" id="_7" name="InstituteSuper"/>
    <userTask activiti:candidateGroups="RoleCopier" activiti:exclusive="true" id="_8" name="DoCopy"/>
    <sequenceFlow id="_9" sourceRef="_5" targetRef="_8">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${secret==2}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="_10" sourceRef="_5" targetRef="_7">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${secret==3}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="_11" sourceRef="_7" targetRef="_8"/>
    <endEvent id="_12" name="EndEvent"/>
    <sequenceFlow id="_13" sourceRef="_8" targetRef="_12"/>
  </process>
  <bpmndi:BPMNDiagram documentation="background=#3C3F41;count=1;horizontalcount=1;orientation=0;width=842.4;height=1195.2;imageableWidth=832.4;imageableHeight=1185.2;imageableX=5.0;imageableY=5.0" id="Diagram-_1" name="New Diagram">
    <bpmndi:BPMNPlane bpmnElement="copy02">
      <bpmndi:BPMNShape bpmnElement="_2" id="Shape-_2">
        <omgdc:Bounds height="32.0" width="32.0" x="275.0" y="35.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="32.0" width="32.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="_3" id="Shape-_3">
        <omgdc:Bounds height="55.0" width="85.0" x="250.0" y="145.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="_5" id="Shape-_5" isMarkerVisible="false">
        <omgdc:Bounds height="32.0" width="32.0" x="270.0" y="280.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="32.0" width="32.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="_7" id="Shape-_7">
        <omgdc:Bounds height="55.0" width="85.0" x="125.0" y="380.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="_8" id="Shape-_8">
        <omgdc:Bounds height="55.0" width="85.0" x="240.0" y="500.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="_12" id="Shape-_12">
        <omgdc:Bounds height="32.0" width="32.0" x="280.0" y="625.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="32.0" width="32.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="_13" id="BPMNEdge__13" sourceElement="_8" targetElement="_12">
        <omgdi:waypoint x="296.0" y="555.0"/>
        <omgdi:waypoint x="296.0" y="625.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="_4" id="BPMNEdge__4" sourceElement="_2" targetElement="_3">
        <omgdi:waypoint x="291.0" y="67.0"/>
        <omgdi:waypoint x="291.0" y="145.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="_6" id="BPMNEdge__6" sourceElement="_3" targetElement="_5">
        <omgdi:waypoint x="286.0" y="200.0"/>
        <omgdi:waypoint x="286.0" y="280.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="_9" id="BPMNEdge__9" sourceElement="_5" targetElement="_8">
        <omgdi:waypoint x="286.0" y="312.0"/>
        <omgdi:waypoint x="286.0" y="500.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="_11" id="BPMNEdge__11" sourceElement="_7" targetElement="_8">
        <omgdi:waypoint x="165.0" y="435.0"/>
        <omgdi:waypoint x="165.0" y="535.0"/>
        <omgdi:waypoint x="240.0" y="535.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="_10" id="BPMNEdge__10" sourceElement="_5" targetElement="_7">
        <omgdi:waypoint x="270.0" y="296.0"/>
        <omgdi:waypoint x="165.0" y="335.0"/>
        <omgdi:waypoint x="165.0" y="380.0"/>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>


4、启动流程

public class ActFlowServiceImpl implements ActFlowService {
    public static Logger logger = LoggerFactory.getLogger(ActFlowServiceImpl.class);


    @Autowired
    ProcessEngineFactoryBean processEngine;


    @Autowired
    private RepositoryService repositoryService;


    @Autowired
    private RuntimeService runtimeService;


    @Autowired
    private TaskService taskService;


    @Autowired
    private HistoryService historyService;


    @Autowired
    private IdentityService identityService;


    @Autowired
    private ManagementService managementService;


    @Override
    public int ActFlowCopy(Map<String, Object> variables){
        String copyFlow = "copy02";
        //流程发起人
        String submitter = (String)variables.get("submitterId");


        //设置流程发起人
        identityService.setAuthenticatedUserId(submitter);


        //发起流程
        runtimeService.startProcessInstanceByKey(copyFlow, variables);


        return 0;
    }
}


5、数据库

5.1 部署表



5.2 流程定义表




5.3 流程实例表




5.4 变量表




二、放弃——查询太麻烦

1、查询指定发起人的流程

 List<HistoricProcessInstance> unFinishedList = historyService.createHistoricProcessInstanceQuery()
                .startedBy(submitter).orderByProcessInstanceStartTime().desc()
                .list();


分析：可以通过historyService进行查询，但是得到的仅是HistoricProcessInstance。如果流程中需要显示“流程当前步骤数”、“流程总步骤数”、“下一步处理人”。这些信息还需要根据流程实例id进入二次查询。如果要获得流程变量，也需要单独查询。如果想在一条记录中包括这些信息，会比较麻烦。更麻烦的是还要分页查询，无法集成通用分页PageHelper，需要另外维护一套分页信息。



2、activiti有自带的用户关系表。如果是已有用户认证授权系统，需要考虑与activiti自带的表进行适配协调。


结论：

如果是需求比较明确，流程相对固定的情况，建议自行开发。

如果是流程非常复杂，流程中分支特别多，可以考虑使用activiti，但类似“下一步处理人”这种需求要特殊处理。

如果要用activiti最好是抱着完全摸清楚表结构，并适当二次开发，来适应需求。总之，适合自己的才是最好的。
