上篇关于CSI-RS时频结构的笔记讨论时域时，只是讨论在某个时隙内CSI-RS的所处的符号的配置，因此仅限于CSI-RS时频结构内，那么更长的时间线上 -- CSI-RS的生命周期内，CSI-RS的时域行为(Time Domain Behaviour)是怎样的呢？是否每个slot都要发送？周期性、非周期性还是别的方式发送？如果是周期性，周期是多少？如果非周期性，通过什么方式触发？如果是别的方式，又是什么方式发送？

协议根据CSI-RS不同使用场景，定义了三种时域行为类型: Periodic, Semi-persistent和aperiodic，通过RRC参数resourceType来配置。通常来说，Periodic和Semi-persistent用于CSI-RS资源被小区里多个UE共享的情形，用于小区级(Cell-specific)的测量或者用于UE计算一段时间内(包含多个周期)的测量以提高测量精度；aPeriodic通常用于CSI-RS资源被特定UE使用的情形(UE-Specific)，比如UE-Specific波束扫描或获取精确CSI用于PDSCH传输。

三种时域属性

Periodic(周期性)：

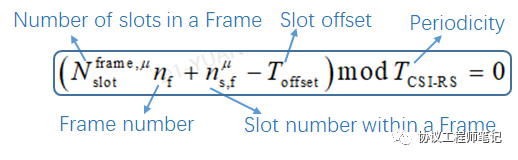

指CSI-RS Resource由RRC配置好之后，每隔P个slot发送一次，P的取值范围是{4,5, 8, 10, 16, 20, 32, 40, 64, 80, 160, 320, 640}，除了配置周期(Periodicity)外还需要配置时隙偏移(slot offset)，也就是到Frame 0的slot0的距离，其取值范围是{0, 1, …, P- 1}，这两个值由RRC参数periodicityAndOffset配置。传输CSI-RS的slot需符合公式(38.211–7.4.1.5.3)：

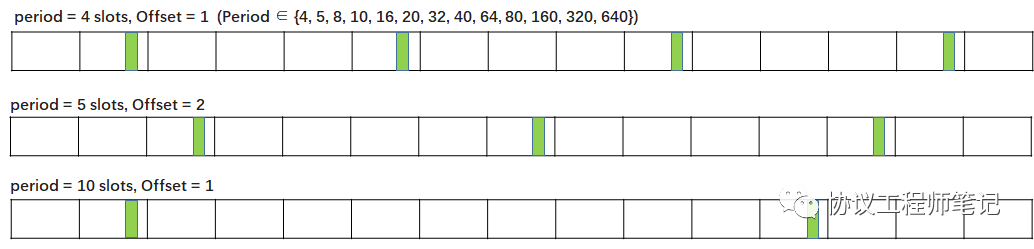

如下是几个配置例子:

Semi-persistent(半永久):

和periodic一样，具备周期性，需要配置periodicityAndOffset，但它并不是在RRC配置之后就开始周期性发送，而是需要先通过MAC-CE来激活(activate)，激活后才开始周期性发送，直到收到MAC-CE去激活(deactivate)命令才停止发送(38.321 - Figure 6.1.3.12-1)：

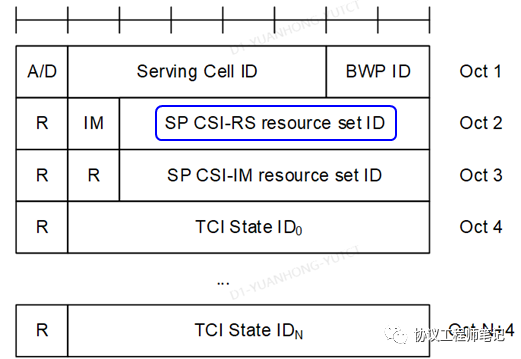

SP CSI-RS/CSI-IM Resource Set Activation/Deactivation MAC-CE

Aperiodic(非周期性)

顾名思义，CSI-RS不是周期性地发送，只在需要时传输，通过RRC先配置，再通过DCI通知UE，具体在哪个slot发送由RRC参数aperiodicTriggeringOffset配置，细节如clip(38.331)。aperiodic CSI-RS(以及后面会讲到aperiodic report) 用于获取精确的CSI以进行PDSCH调度。

----clip----

aperiodicTriggeringOffset

Offset X between theslot containing the DCI that triggers a set of aperiodic NZP CSI-RS resourcesand the slot in which the CSI-RS resource set is transmitted. For aperiodicTriggeringOffset, the value 0corresponds to 0 slots, value 1 corresponds to 1 slot, value 2 corresponds to 2slots, value 3 corresponds to 3 slots, value 4 corresponds to 4 slots, value 5corresponds to 16 slots, value 6 corresponds to 24 slots.

----clip----

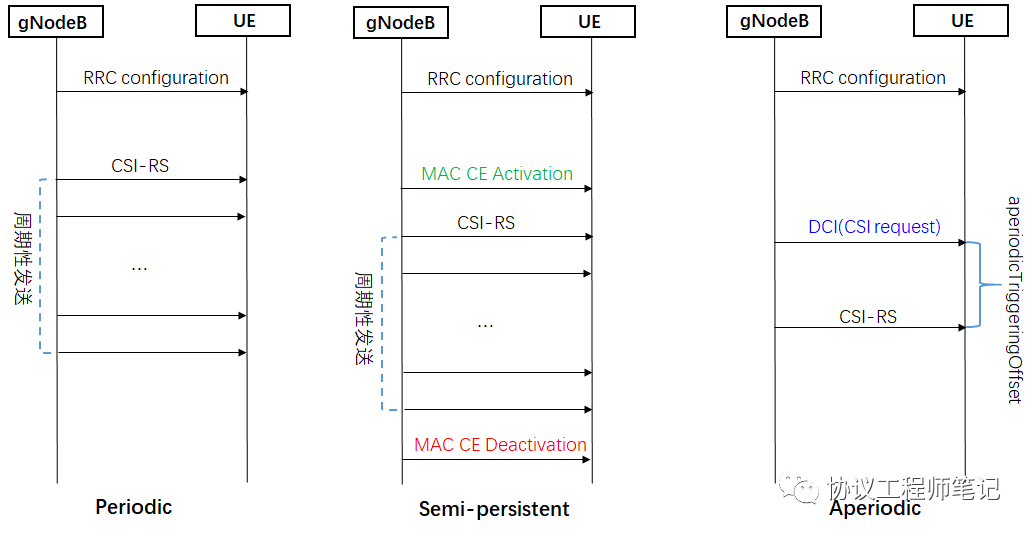

用图来表示这三种时域行为更直观点：

需要注意的是，resourceType(Periodic, Semi-persistent, Aperiodic)都是针对CSI-RS Resource Set配置的，而非CSI-RS Resource，比如对于用于波束管理的CSI-RS(CSI-RS for BM)，一个Resource Set中包含的多个CSI-RS，这些Resources使用相同的周期发送。但是对于Periodicity和slot offset的配置，Periodic和Semi-persistent情形针对的是Resource级别，而非Resource Set级别，比如，对于beamforming里的某个Resource Set里的各个CSI-RS的发送时机需要从不同slot offset开始。而对于aperiodic情形，slot offset针对的Resource Set配置。

CSI-RS Domain Behaviour并非一个孤立的主题，因为CSI-RS的时域行为是CSI Framework的重要组成部分，跟CSI Report紧密关联，同时也跟Beamforming密切相关，因此更进一步的讲解会穿插在后面CS Framework, Beamforming等主题中。
