背景：在rv1126开发板中实现视频图像处理等操作，因此需要用到opencv。rv1126使用的是buildroot系统，故需要在主机中交叉编译opencv+ffmpeg+x264，再移植到rv1126中。

折腾了两周失败过无数次，终于成功了。以下记录本人成功安装的方式，希望对大家有所帮助

一、环境及安装包版本介绍：

由于opencv需要读取视频文件的能力，因此需要一些视频依赖包（ffmpeg+x264）。环境及包参考以下：

ubuntu22.04 + cmake：3.22.1 + opencv：4.5.3 + ffmpeg：4.1.3 + x264 + 交叉编译工具：arm-linux-gnueabihf

二、安装包下载与配置

(1)　交叉编译工具

购买开发板时厂家一般会提供资料包，实在没有也可以通过以下方式安装

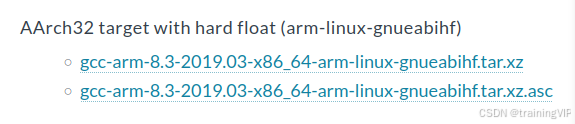

下载链接：https://developer.arm.com/downloads/-/gnu-a

解压：

 xz -d gcc-arm-8.3-2019.03-x86_64-arm-linux-gnueabihf.tar.xz
 tar -xvf gcc-arm-8.3-2019.03-x86_64-arm-linux-gnueabihf.tar

设置环境变量：

sudo vi ~/.bashrc           //编辑bash
export PATH=/home/xxxx/install/rv1126/gcc/linux-x86/arm/gcc-arm-8.3-2019.03-x86_64-arm-linux-gnueabihf/bin:$PATH    //将此行添加到bash的最后，注意路径要改成自己的
source ~/.bashrc           //重新执行刚修改的bash文件，使之立即生效

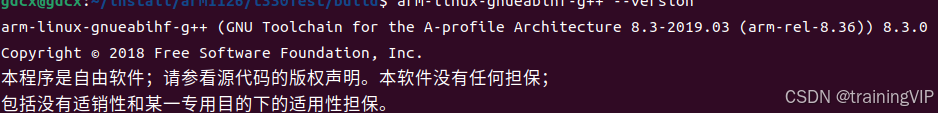

查看是否安装成功：arm-linux-gnueabihf-g++ --version

(2)　cmake安装

sudo apt-get install cmake

(3)　x264安装

下载

git clone https://code.videolan.org/videolan/x264.git
cd x264

配置编译参数

#!/bin/bash

# 设置工具链路径
TOOLCHAIN_PATH=/home/xxxx/install/rv1126/gcc/linux-x86/arm/gcc-arm-8.3-2019.03-x86_64-arm-linux-gnueabihf
GCC_COMPILER=${TOOLCHAIN_PATH}/bin/arm-linux-gnueabihf

# 设置x264安装路径
X264_INSTALL_DIR=/home/xxxx/install/arm1126/x264

# 配置交叉编译选项，直接指定 C 和 C++ 编译器
./configure --prefix=${X264_INSTALL_DIR} \
            --cross-prefix=${GCC_COMPILER}- \
            --cc=${GCC_COMPILER}-gcc \
            --cxx=${GCC_COMPILER}-g++ \
            --host=arm-linux \
            --enable-cross-compile \
            --enable-shared \
            --disable-static \
            --enable-pic \
            --extra-cflags="-g -I${TOOLCHAIN_PATH}/include" \
            --extra-ldflags="-L${TOOLCHAIN_PATH}/lib"

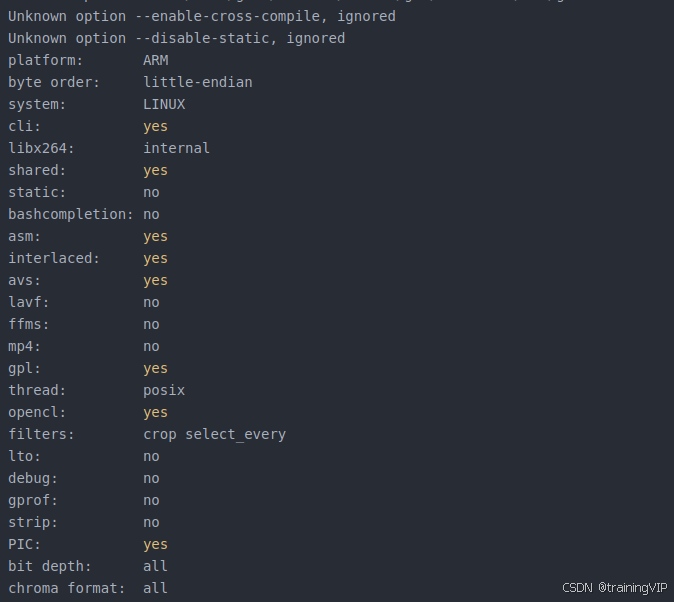

配置后显示：

开始编译安装

make
make install

查询是否安装成功，是否是arm架构


cd /home/xxxx/install/arm1126/x264/lib(x264保存目录)
#验证得到的x264架构
file libx264.so.164

(4)　ffmpeg安装

下载

wget https://ffmpeg.org/releases/ffmpeg-4.1.3.tar.bz2
tar -xjf ffmpeg-4.1.3.tar.bz2
cd ffmpeg-4.1.3

编译参数配置

#!/bin/bash

# 设置工具链路径
TOOLCHAIN_PATH=/home/xxxx/install/rv1126/gcc/linux-x86/arm/gcc-arm-8.3-2019.03-x86_64-arm-linux-gnueabihf
GCC_COMPILER=${TOOLCHAIN_PATH}/bin/arm-linux-gnueabihf
##链接到之前安装的x264
X264_INSTALL_DIR=/home/xxxx/install/arm1126/x264
# 设置FFmpeg安装路径
FFMPEG_INSTALL_DIR=/home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg

# 配置交叉编译选项，直接指定 C 和 C++ 编译器
./configure --prefix=${FFMPEG_INSTALL_DIR} \
            --cc=${GCC_COMPILER}-gcc \
            --cxx=${GCC_COMPILER}-g++ \
            --target-os=linux \
            --arch=arm \
            --enable-cross-compile \
            --enable-shared \
            --disable-static \
            --disable-debug \
            --disable-doc \
            --enable-gpl \
            --enable-libx264 \
            --enable-pic \
            --extra-cflags="-I${X264_INSTALL_DIR}/include -I${TOOLCHAIN_PATH}/include" \
            --extra-ldflags="-L${X264_INSTALL_DIR}/lib -L${TOOLCHAIN_PATH}/lib" \
            --strip=${GCC_COMPILER}-strip

编译安装，验证ffmpeg架构

###编译安装
make
make install
###验证ffmpeg架构
cd /home/xxxx/install/ffmpeg-4.1.3/arm_ffmpeg/lib
file libavcodec.so.58.35.100

(5)　opencv安装

需要下载opencv-4.5.3 + opencv_contrib-4.5.3

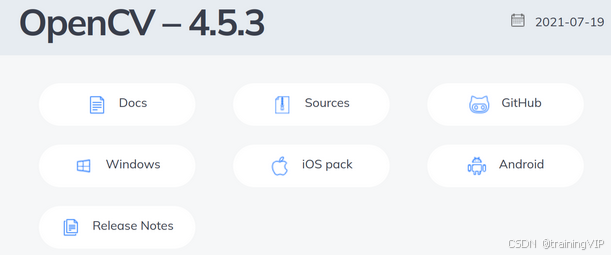

下载地址：https://opencv.org/releases/　选择sources

解压：

unzip opencv-4.5.3.zip
cd opencv-4.5.3

在opencv-4.5.3文件夹中下载对应版本的opencv_contrib-4.5.3（暂时不清楚啥原因，直接使用opencv-4.5.3中的modules编译会报错，添加了opencv_contrib-4.5.3，使用里面的modules进行编译则成功了），下载链接：https://github.com/opencv/opencv_contrib/tree/4.5.3

解压：

unzip opencv_contrib-4.5.3.zip

配置编译参数(注意：BUILD_opencv_highgui=OFF是不能使用cv::imshow()、cv::waitKey()以及cv::destroyAllWindows()函数的)

vi test.sh 后添加以下内容

#!/bin/bash

set -e
# 清理并创建构建目录
rm -rf build
mkdir build
cd build

export PKG_CONFIG_PATH=$PKG_CONFIG_PATH:/home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib/pkgconfig

# 配置交叉编译选项
cmake -DCMAKE_BUILD_TYPE=RELEASE \
      -DCMAKE_SYSTEM_NAME=Linux \
      -DCMAKE_SYSTEM_PROCESSOR=arm \
      -DCMAKE_C_COMPILER=arm-linux-gnueabihf-gcc \
      -DCMAKE_CXX_COMPILER=arm-linux-gnueabihf-g++ \
      -DCMAKE_FIND_ROOT_PATH_MODE_PROGRAM=NEVER \
      -DCMAKE_FIND_ROOT_PATH_MODE_LIBRARY=ONLY \
      -DCMAKE_FIND_ROOT_PATH_MODE_INCLUDE=ONLY \
      -DBUILD_SHARED_LIBS=ON \
      -DWITH_FFMPEG=ON \
      -DFFMPEG_INCLUDE_DIRS=/home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/include \
      -DWITH_1394=OFF \
      -DWITH_GTK=OFF \
      -DWITH_FREETYPE=OFF \
      -DWITH_HARFBUZZ=OFF \
      -DBUILD_opencv_freetype=OFF \
      -DBUILD_opencv_highgui=OFF \
      -DOPENCV_EXTRA_MODULES_PATH=/home/xxxx/install/arm1126/opencv-4.5.3/opencv_contrib-4.5.3/modules \
      -DCMAKE_INSTALL_PREFIX=/home/xxxx/install/arm1126/opencv-4.5.3/arm_opencv \
      ../

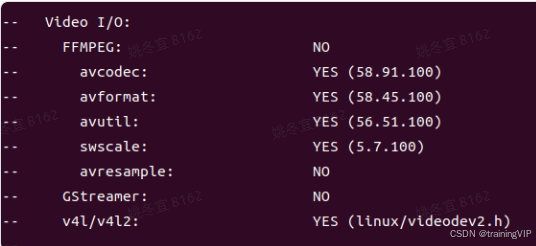

sh test.sh后显示ffmpeg支持为NO，测试后发现该情况下是无法读取视频文件的（不过看到有些博主说是可以的，暂时不清楚原由）

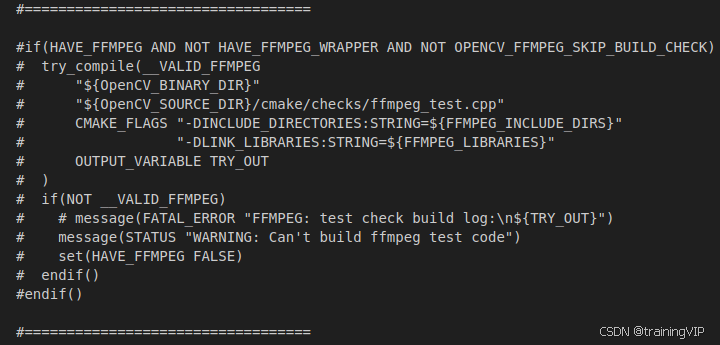

解决ffmpeg为NO问题，需要修改文件：opencv-4.5.3/modules/videoio/cmake/detect_ffmpeg.cmake。将以下内容注释掉，重新sh test.sh即可

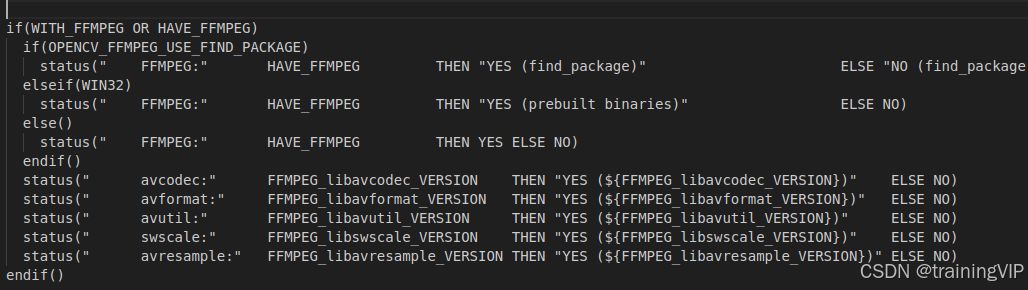

原因：ffmpeg是否为yes的判断条件除了WITH_FFMPEG=ON外还有HAVE_FFMPEG

编译安装

cd build
make
make install

(6)　代码测试验证

测试代码test.cpp：

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace std;

int main() {
    cv::VideoCapture cap;
    cap.open("/userdata/test/test.mp4"); // rv1126中视频文件地址
    //cap.open("/dev/video45"); //rv1126中usb摄像头编号

    if (!cap.isOpened()) {
        std::cerr << "ERROR: 摄像头无法打开" << std::endl;
        return -1;
    }
    cv::Mat image;
    while (true) {
        cap >> image; // 从摄像头读取新的帧
        if (image.empty()) {
            std::cerr << "ERROR: 帧为空" << std::endl;
            break;
        }
        cout<<"wh:"<<image.cols<<","<<image.rows<<endl;

    // 释放资源
    }
    cap.release();
    writer.release();
    return 0;
}

CMakeLists.txt内容：

CMAKE_MINIMUM_REQUIRED(VERSION 2.8) #指定CMake编译最低要求版本

PROJECT(demo) #给项目命名

set(CMAKE_SYSTEM_NAME Linux)

# 设置opencv以及ffmpeg路径
SET(OpenCV_LIBS  /home/xxxx/install/arm1126/opencv-4.5.3/arm_opencv/lib)
SET(OpenCV_INCLUDE_DIRS /xxxx/gdcx/install/arm1126/opencv-4.5.3/arm_opencv/include/opencv4/)
SET(FFMPEG_LIBS /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib)
SET(FFMPEG_INCLUDE_DIRS /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/include)

set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} -s -O3")
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -std=c++11 -s -O3")

#指定头文件目录
INCLUDE_DIRECTORIES(${OpenCV_INCLUDE_DIRS})

ADD_EXECUTABLE(demo test.cpp)

# 设置lib绝对路径库链接
link_directories(${OpenCV_LIBS})
link_directories(${FFMPEG_LIBS})
target_link_libraries(demo /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib/libavcodec.so.58
                           /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib/libavformat.so.58
                           /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib/libswresample.so.3
                           /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib/libavutil.so.56
                           /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib/libswscale.so.5
                           /home/xxxx/install/arm1126/x264/lib/libx264.so.164
                           /home/xxxx/install/arm1126/opencv-4.5.3/arm_opencv/lib/libopencv_core.so
                           /home/xxxx/install/arm1126/opencv-4.5.3/arm_opencv/lib/libopencv_imgproc.so
                           /home/xxxx/install/arm1126/opencv-4.5.3/arm_opencv/lib/libopencv_imgcodecs.so
                           /home/xxxx/install/arm1126/opencv-4.5.3/arm_opencv/lib/libopencv_videoio.so.4.5.3
)

交叉编译

mkdir build
cd build
cmake  -D CMAKE_CXX_COMPILER=arm-linux-gnueabihf-g++  -D CMAKE_C_COMPILER=arm-linux-gnueabihf-gcc ..
make

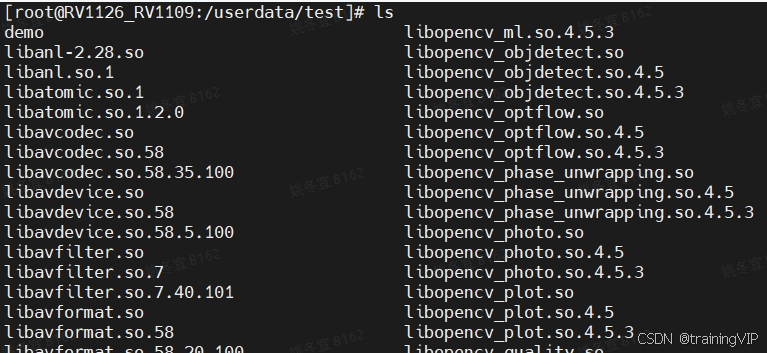

将生成的可执行文件demo以及依赖的动态库全部拷贝到rv1126中既可（我个人是把ffmpeg、x264以及opencv，交叉编译生成的lib文件夹下所有的动态库都拷贝到1126中）

之后执行./demo输出wh:xxxx字样即可

三、一些报错问题

编译opencv时出现报错not found (try using -rpath or -rpath-link)，相应目录以下文件都是存在的但显示not foud

arm-linux-gnueabihf/bin/ld: warning: libswresample.so.3,
needed by /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib/libavcodec.so,
not found (try using -rpath or -rpath-link)
arm-linux-gnueabihf/bin/ld: warning: libx264.so.164,
needed by /home/xxxx/install/arm1126/ffmpeg-4.1.3/arm_ffmpeg/lib/libavcodec.so,
not found (try using -rpath or -rpath-link)

(参考csdn其它伙伴)尝试在CMakeLists.txt中添加ffmpeg以及x264的lib文件路径如下，但不成功；

（参考github opencv issue）尝试将ffmpeg以及x264的lib中文件复制到编译链所在空间gcc-arm-8.3-2019.03-x86_64-arm-linux-gnueabihf/arm-linux-gnueabihf/libc/usr该路径下，但不成功；

将找不到的.so文件的绝对路径添加到cmakelists.txt中，还是不成功。。。。。。

还有一堆忘了的失败尝试

最终是将BUILD_opencv_highgui=ON改为OFF，并且下载opencv_contrib-4.5.3使用其modules进行编译如上正文所述，才编译成功。（虽然还是不理解为什么）

虽然编译opencv通过了，但后期编译test.cpp文件时还是出现了类似的错误。这个好解决，将找不到的.so文件的绝对路径添加到cmakelists.txt中即可

参考链接：感谢两位大佬

RV1126编译opencv+ffmpeg+x264_rv1126 opencv ffmpeg-优快云博客

瑞芯微-交叉编译环境搭建-opencv环境搭建(基于RV1109-1126)-(基于ubuntu18.04) - tangjunjun - 博客园
