Joint_VO_SF_master源码解读

main_vo_sf_imageseq.cpp文件中

这个就是读取文件的路径
图片路径需要修改
std::string dir = ".../data/sequence people moving/";

这个函数用来读取图片的。
cf.loadImageFromSequence(dir, im_count, res_factor);

在solver.cpp中有loadImageFromSequence函数的定义。


传入进来的index=1；构建图片名aux
 sprintf(aux, "i%d.png", index);//构建aux="i1.png"

构建图片路径
string name = files_dir + aux;

读取RGB彩色图片
cv::Mat color = cv::imread(name.c_str(), CV_LOAD_IMAGE_COLOR);

同样的构建图片读取路径
sprintf(aux, "d%d.png", index);
name = files_dir + aux;

读取深度图。
cv::Mat depth = cv::imread(name, -1);


ok!读取图片任务完成。

因为数据集需要有以下改动，
1.图片路径需要修改
2.图片路径下存放的图片命名应该为,ixx(rgb图片),dxx(深度图)。
3.运行方式：./VO-SF-ImageSeq，因为我没有编译过，所以不知道生成的具体的可执行文件是什么样的。
4.运行了之后可能还有输入提示，
n：加载图片并运行
s：继续or停止
e：关闭程序

readme中也有关于数据集的介绍。

kmeans.cpp

void VO_SF::kMeans3DCoord()函数中

const float distance_to_last_label = (centers_a.col(last_label) - p).squaredNorm();

MatrixXf centers_a(3,NUM_LABELS)
const Vector3f p(depth_ref(v,u), xx_ref(v,u), yy_ref(v,u));

//Refs
const MatrixXf &depth_ref = depth_old[lower_level];
const MatrixXf &xx_ref = xx_old[lower_level];
const MatrixXf &yy_ref = yy_old[lower_level];

在void VO_SF::createImagePyramid()函数中，
    //Push the frames back
    intensity_old.swap(intensity);
    depth_old.swap(depth);
    xx_old.swap(xx);
    yy_old.swap(yy);

0.intensity_wf，depth_wf初始化了。
1.intensity，depth没有初始化。。。。
2.xx,yy就是等比例变换的坐标，
3.实际上是在createImagePyramid()函数里进行初始化的。。。。
4.本质上聚类还是使用的深度信息和图像坐标进行聚类的。。。。，没有使用到灰度信息聚类。
5.使用了图像金字塔，因此聚类是在图像金字塔的图像中聚类的。
=》6.先实现图像金字塔聚类结果显示。。。。。


loadImagePairFromFiles函数中初始化了这些变量
main_vo_sf_imagepair.cpp中调用了该函数

3） VO SF ImagePair:**这是一个简单的应用程序，用于测试单个RGB-D图像对的算法（主要用于查看估计场景流的准确性）。设置主文件中包含图像的文件夹。图像文件应具有以下名称：“depth0.png”、“color0.png“、“depth1.png”和“color1.png“。
场景流以米为单位存储（坐标：x-左/右，y-上/下，z-深度）。

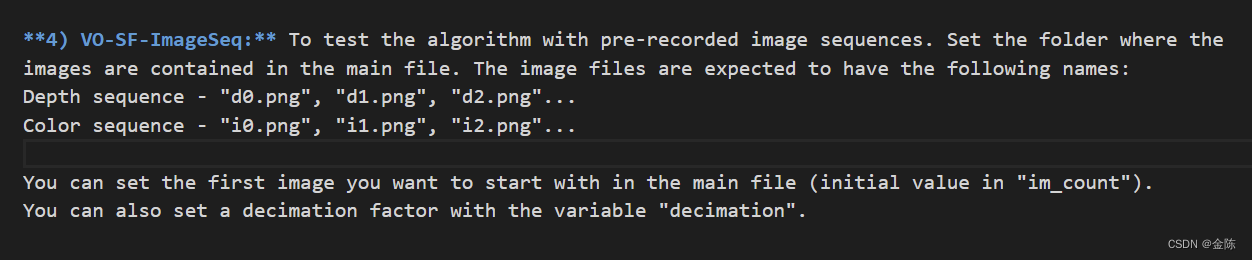

**4） VO SF ImageSeq:**使用预先记录的图像序列测试算法。设置主文件中包含图像的文件夹。图像文件应具有以下名称：
深度序列-“d0.png”、“d1.png”、“d2.png”。。。
颜色序列-“i0.png”、“i1.png”和“i2.png”。。。
您可以在主文件中设置要开始的第一个图像（“im_count”中的初始值）。
您还可以使用变量“抽取”设置抽取因子。

聚类函数测试

实际上是判断单张图片能否聚类成功，以及耗时方面的计算。
1.图像尺寸需要更改，图片名称，导入深度图和rgb图片进行测试

代码完成之后进行调试
kmeans-11-27带有金字塔的图像聚类，运行成功。。。。

kmeans-11-28
Q1.去除图像金字塔，直接按原图像比例进行聚类。
2.图像金字塔是需要的，因为需要使用最小分辨率的图像金字塔来实现聚类中心的初始化，同时节省时间。
3.最后也只在320×240的最大分辨率的图像上进行聚类的。
4.聚类完成后需要完成可视化相关程序。
程序完成。但是实验效果并不好，还有，如何使用？？？最后的图像为缩小后的图像。。。个人觉得不好。

使用深度图进行聚类不如直接使用rgb图像进行聚类。理论部分需要更改。

扭曲图像计算残差

orbslam里面用于剔除异常点的方法就是计算的重投影误差。。。。。
先试试orbslam运行tum rgbd数据集看看结果。
