前言

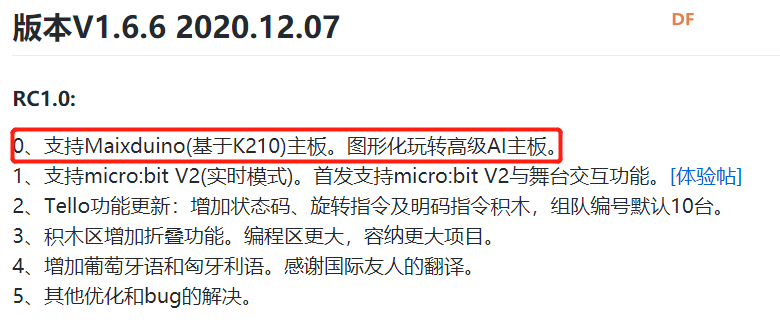

【喜大普奔】在最新的mind+ 1.6.6版本更新中，我们可以看到了Mind+从1.6.6版本开始支持基于K210主控的Maixduino主控板，可满足对于K210开发有兴趣的用户。

这里给mind+的研发团队加个鸡腿！之前做了几期【MaixPy 教程】从今天起开始编写有关Maixduino 的相关教程！

准备阶段

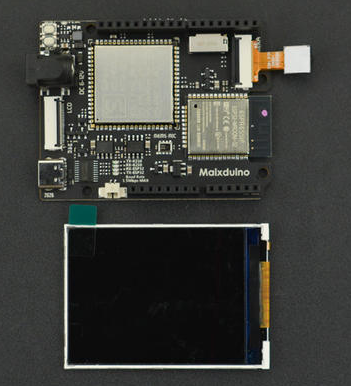

工欲善其事，必先利其器 我们也知道在DF商城或者淘宝上购买的Maixduino套件是这样子的

在日常学习中，难免会将摄像头、液晶屏的排线弄坏。所以我们在学习Maixduino之前，先给我们的Maixduino 穿上一套防护服。这里就需要用到3D打印机，没有3D打印机的小伙伴当然也可以去某宝3D代打。

Maixduino的由来

概述

MaixDuino 是基于 M1 模块(主控:Kendryte K210)开发的一款外形兼容 Arduino 的开发板
MaixDuino 集成摄像头、TF卡槽、用户按键、TFT显示屏、MaixDuino 扩展接口等, 用户可使用 MaixDuino 轻松搭建一款人脸识别门禁系统, 同时还预留开发调试接口, 也能将其作为一款功能强大的 AI 学习开发板.

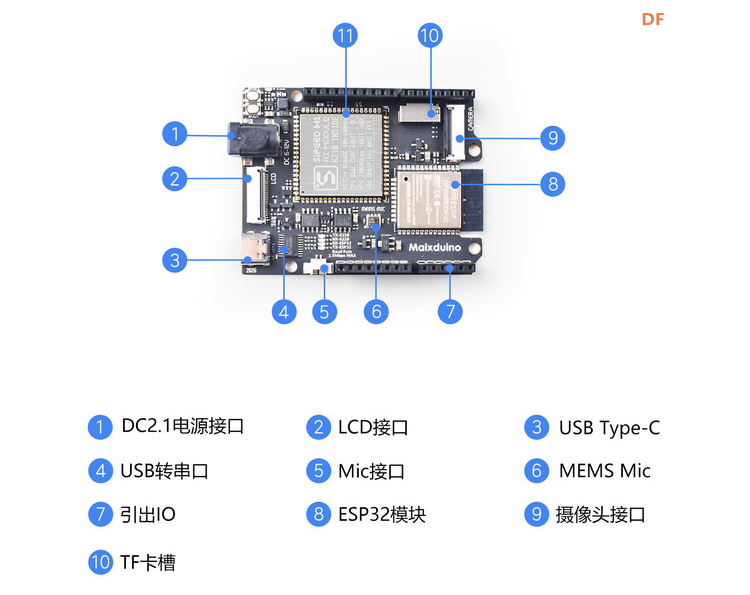

外观一览

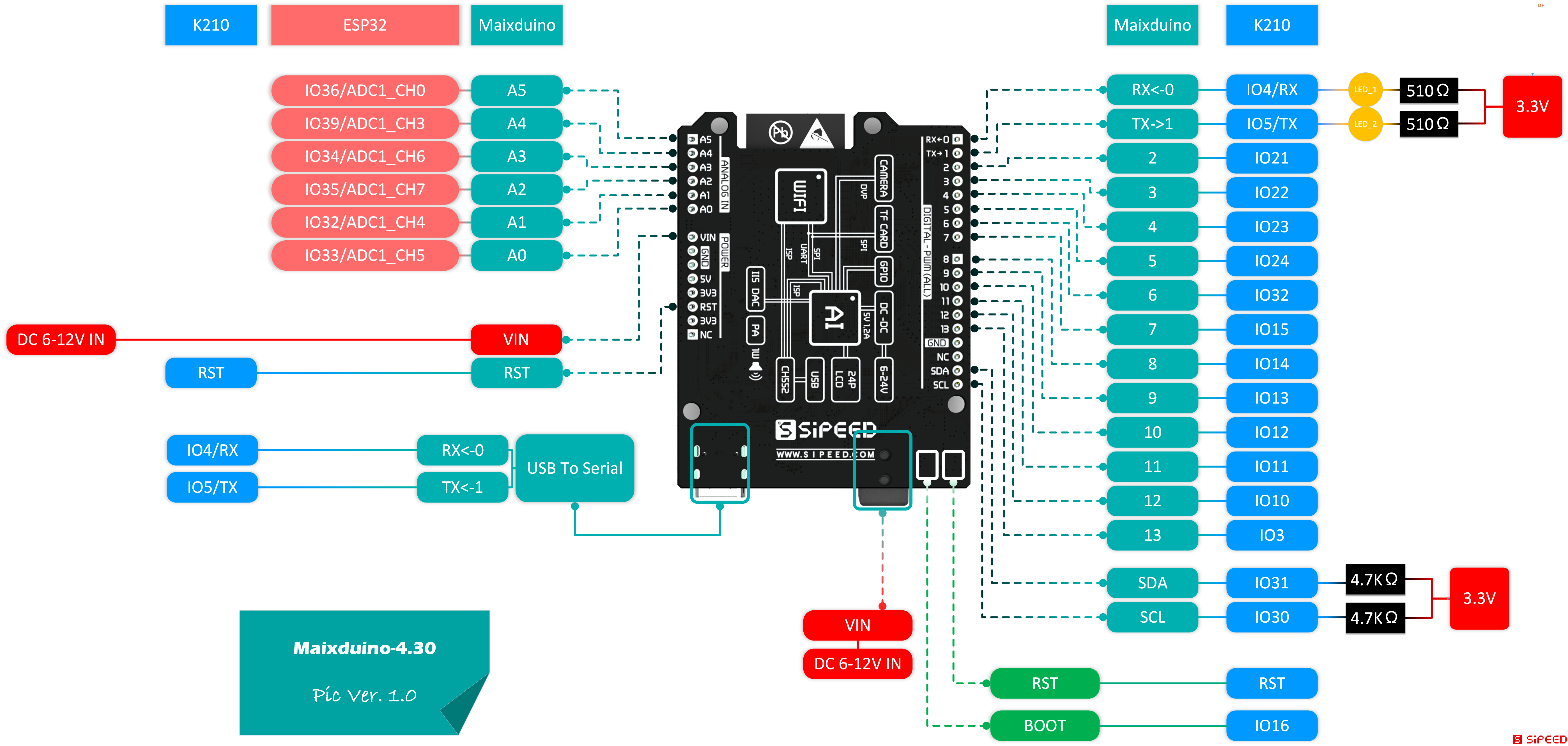

引脚一览

注意：Arduino UNO R3 外形和引脚兼容 ，但是电平不兼容， Arduino采用5V，Maixduino 引脚都是3.3V或者1.8V, 所有引脚均不支持5V耐受。

板载功能介绍

项目	说明
CPU:	双核 64bit RISC-V / 400MHz* (双精度FPU集成)
内存:	8MiB 64bit 片上 SRAM
存储:存储:	16MiB Flash, 支持 micro SDXC 拓展存储 (最大128GB)
屏幕：	2.4 寸 TFT, 电容触摸屏幕分辨率: 320*240
摄像头：	0W 像素 GC0328 摄像头

功能特性：

• CPU：RISC-V 双核64bit、内置FPU、400Mhz标准频率（可超频）
• 内置神经网络处理器
• 连接器：兼容Arduino 接口、TF卡槽、扬声器接口
• 无线功能：支持2.4G 802.11.b/g/n、支持Bluetooth 4.2
• 音频功能：MEMS 麦克风、3W扬声器输出
• 8 Bit(256 级) 可调颜色,5Bit (32 级)亮度调节
• DVP 摄像头接口：24P 0.5mm FPC 连接器，支持OV2640、5640、7740等
• LCD接口：24P 0.5mm FPC 连接器，支持8bit MCU LCD
• ESP32模块：支持2.4G 802.11.b/g/n 802.11 n(2.4G)速率达到150Mbps，Bluetooth v4.2全规格，包含传统蓝牙(BR/EDR)和低功耗蓝牙（BLE）
• 开发环境：支持Mind+、Arduino IDE、MaixPy IDE、OpenMV IDE等

我们用Maixduino可以做什么？

• 人脸检测、物体识别、语音识别、tiny yolov2 20分类
• 识别颜色值、找形状、找直线、面部识别等
• MNIST 手写数字识别、视频播放和录制、NES 游戏模拟器 （FC 红白机）
• MMD 3D 实时渲染、GUI 界面 littlevGL、麦克风阵列、FFT 频谱图
  …

看到这里，是不是有很多小伙伴已经迫不及待的想要动手实践一波了呢？
哎~~大家先不要急!!!

3D打印Maixduino外壳

感谢komix 在T站发布的模型，如果有需要可以在此链接进行下载，模型我也会放置文末的附件中。

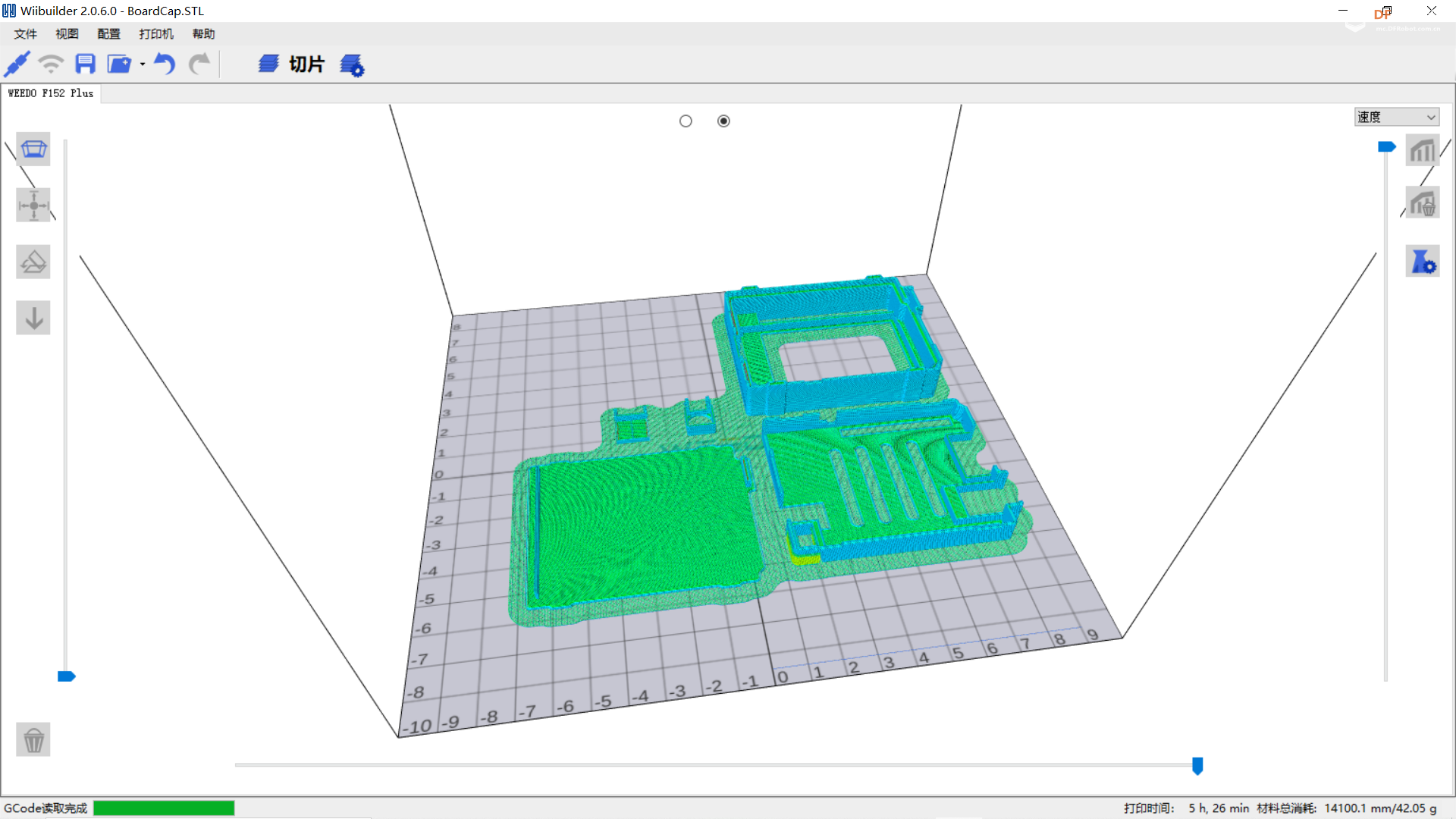

①：对模型进行切片

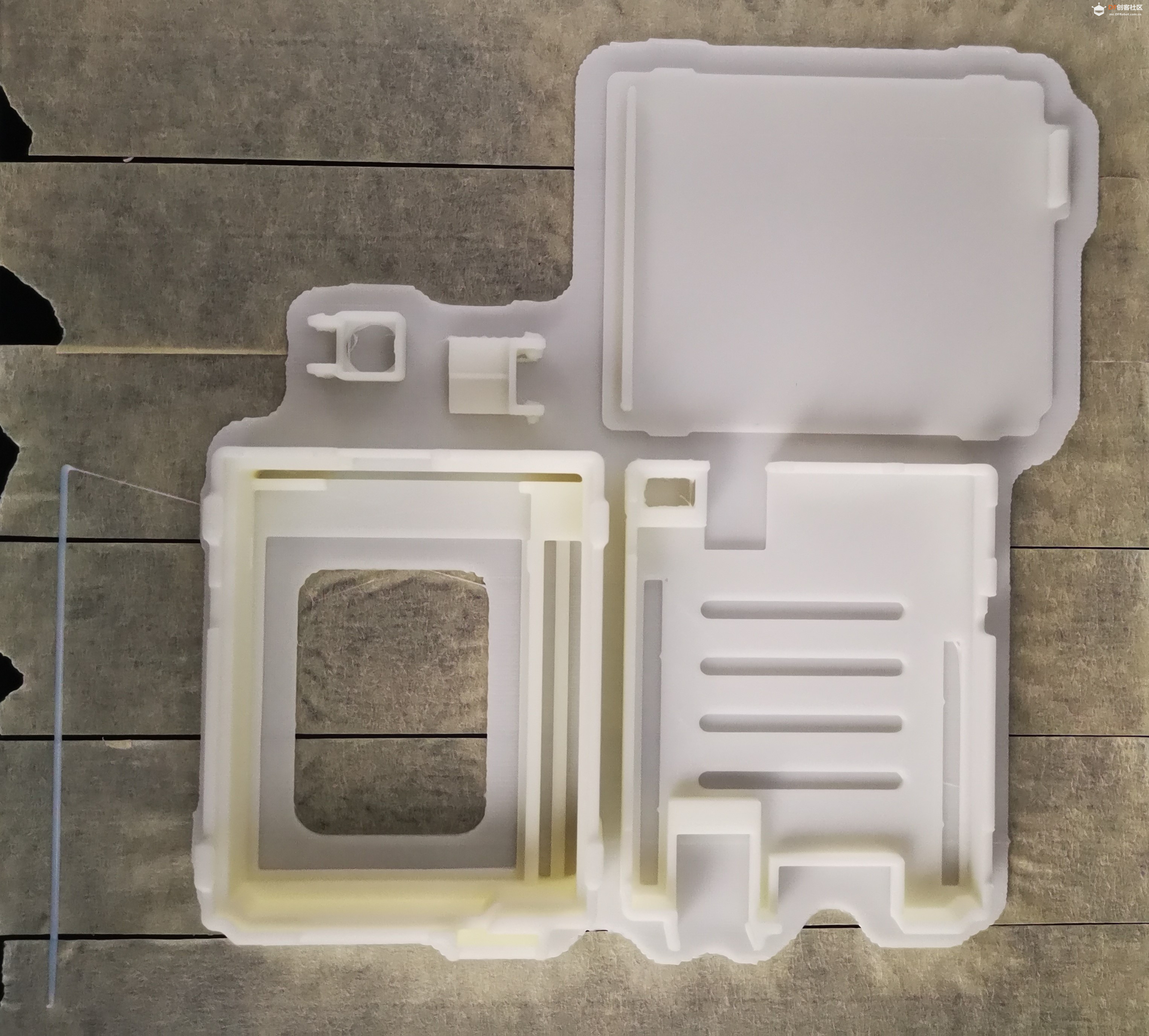

②：3D打印外壳

开始组装

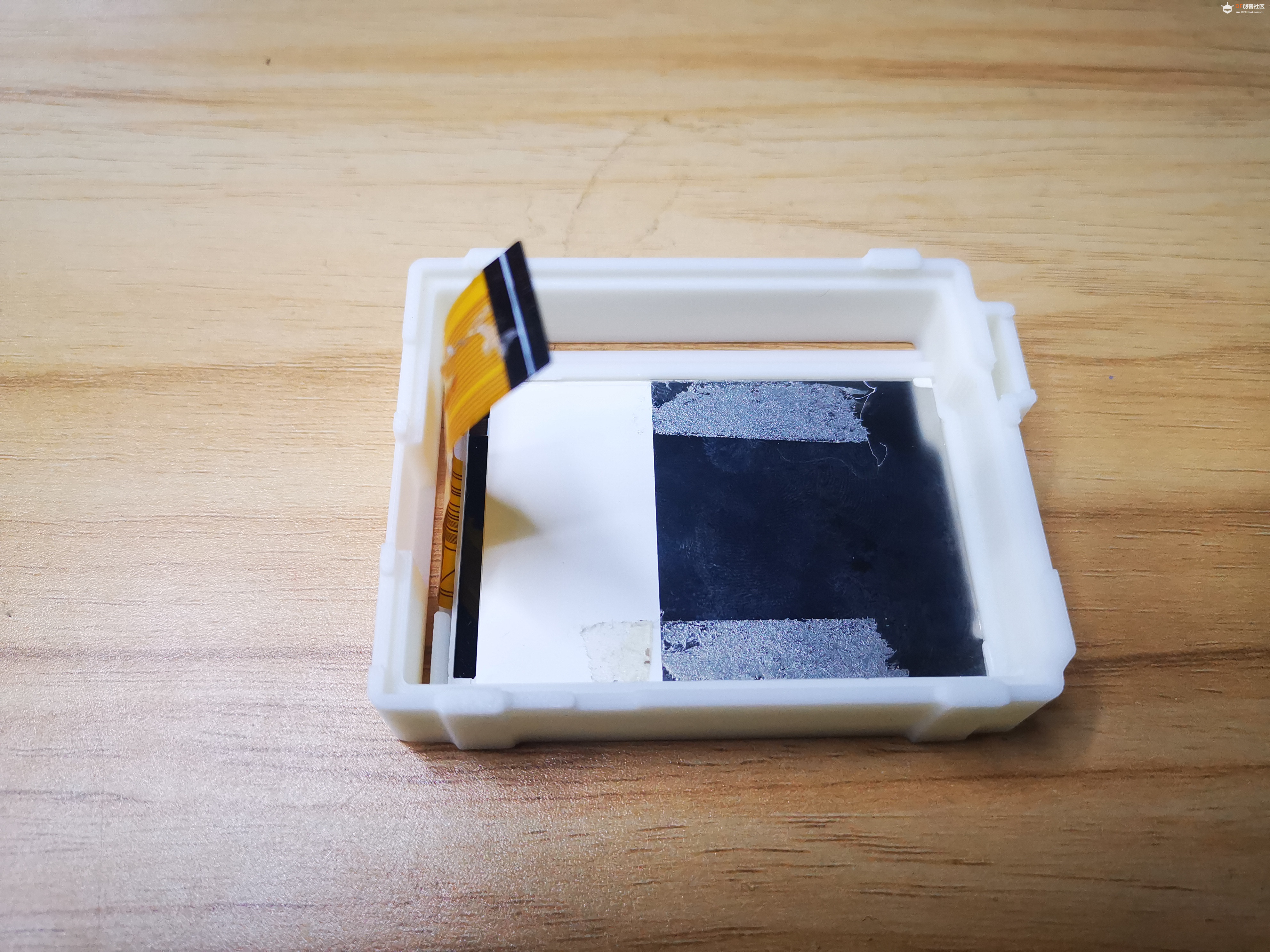

1、开始组装液晶屏（这里组装液晶屏的时候，一定要小心，用力过猛，可能会失去一个屏幕。。。。）

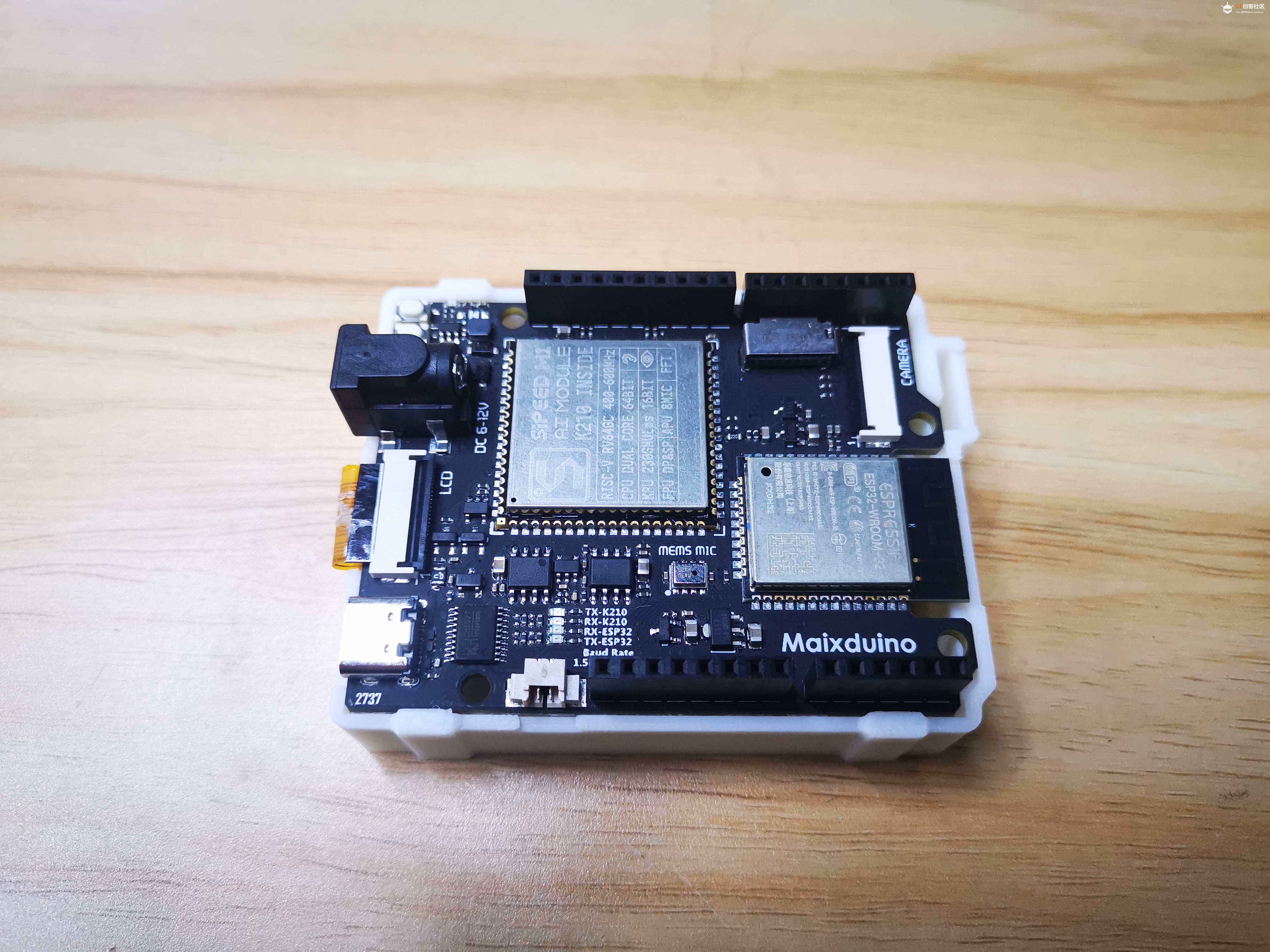

2、安装主控板（因为我手头上没有合适的扬声器，所以就可以打扬声器的结构件）

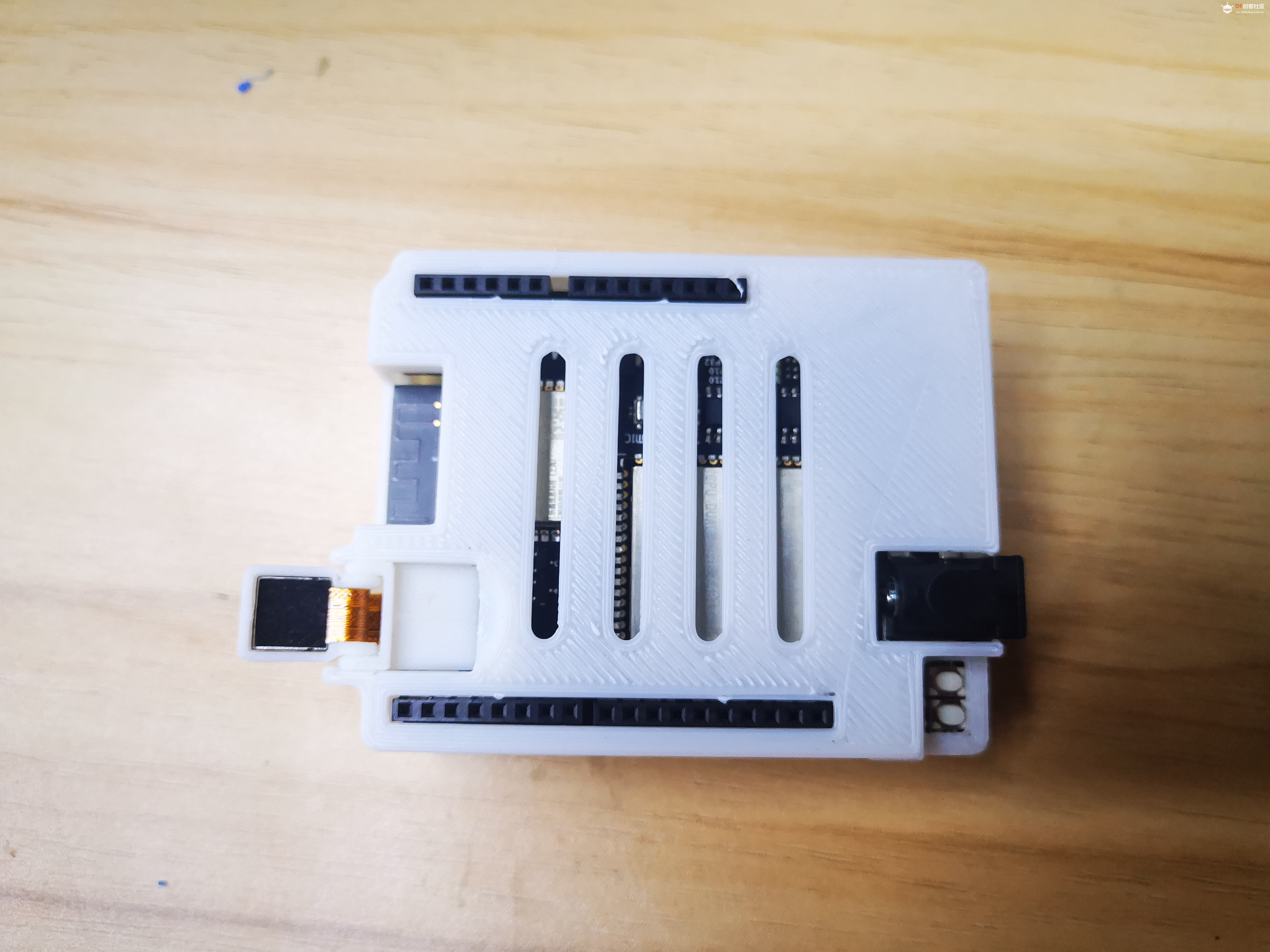

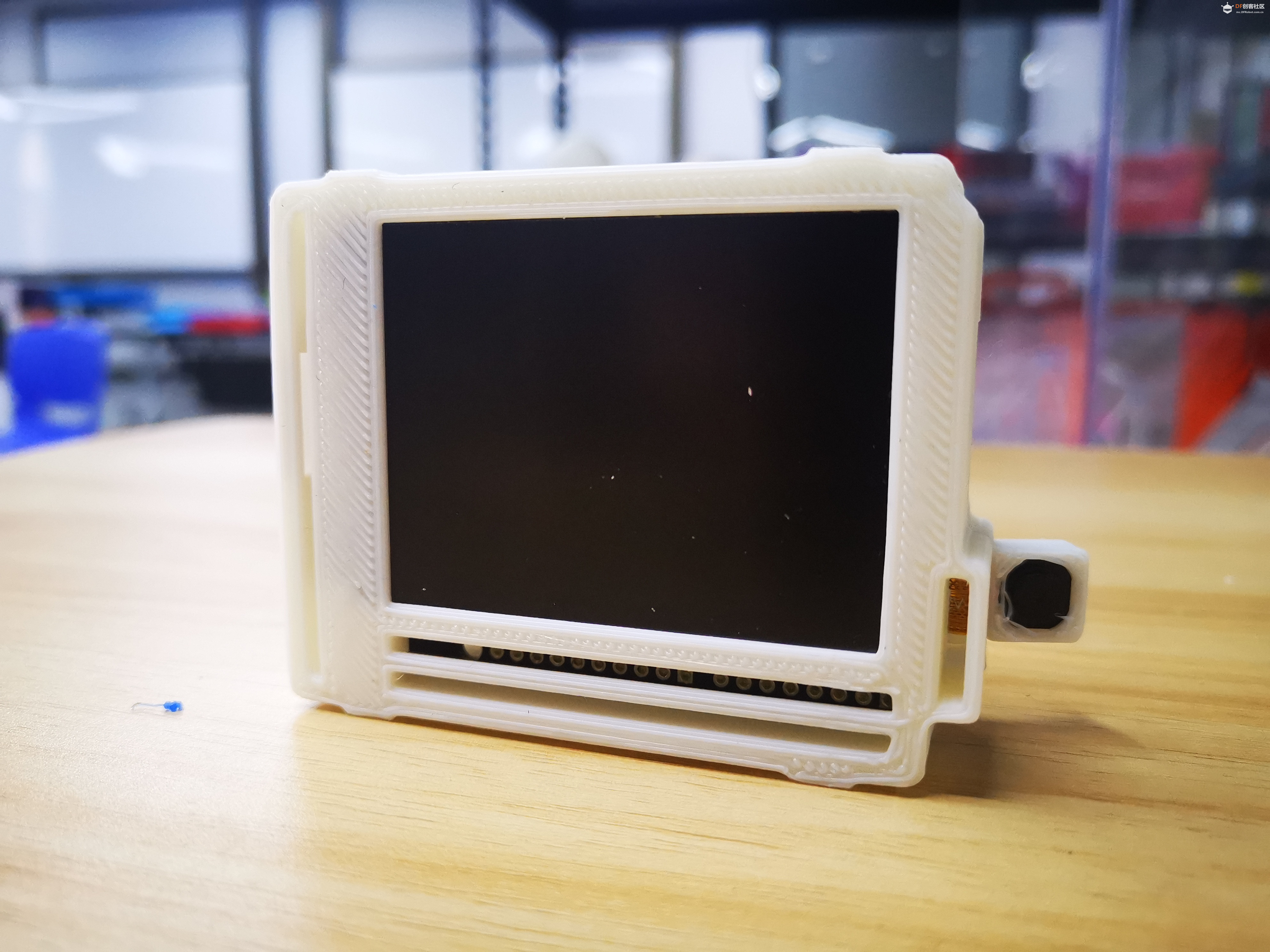

3、安装盖板和摄像头

小试牛刀

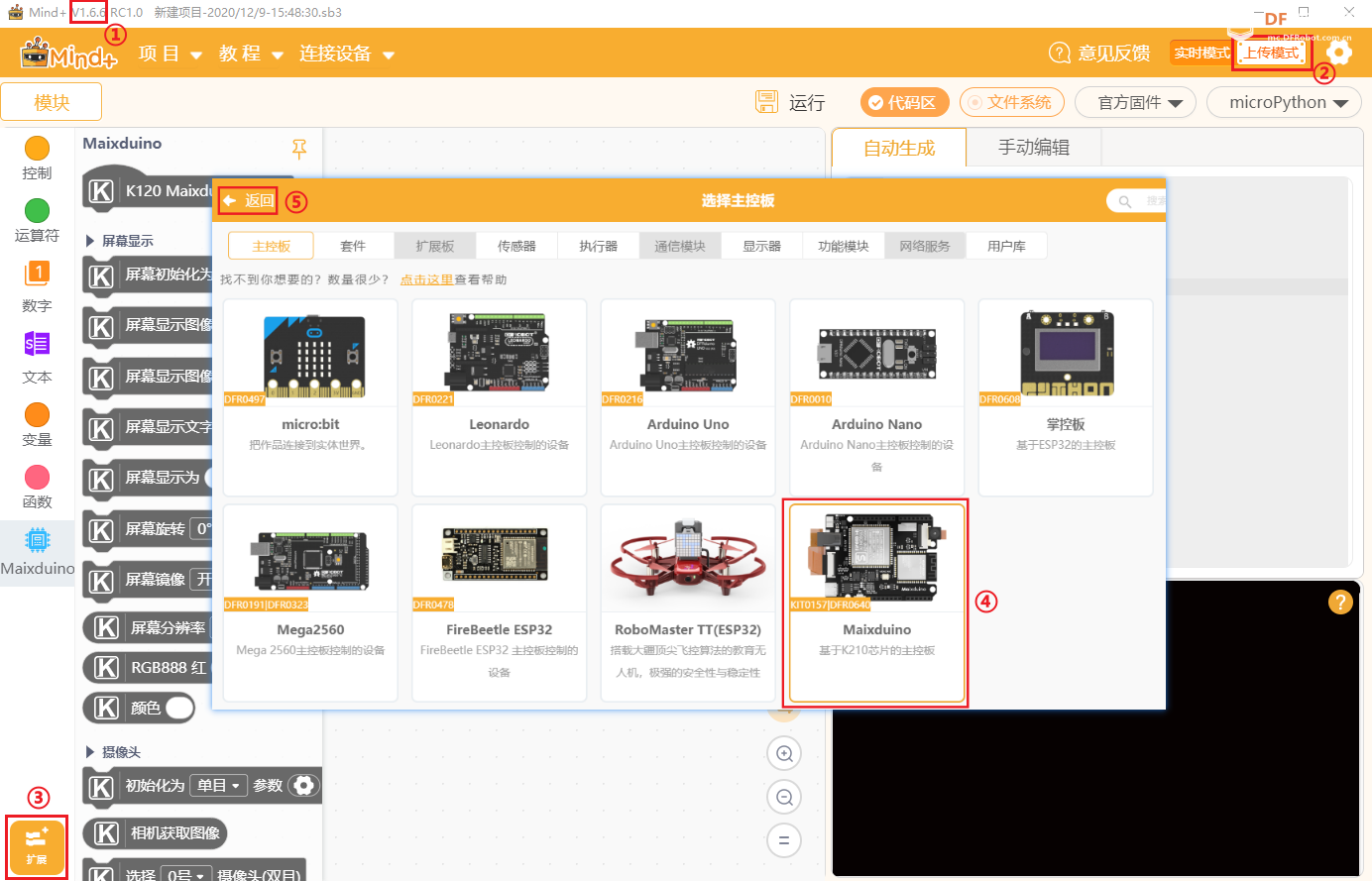

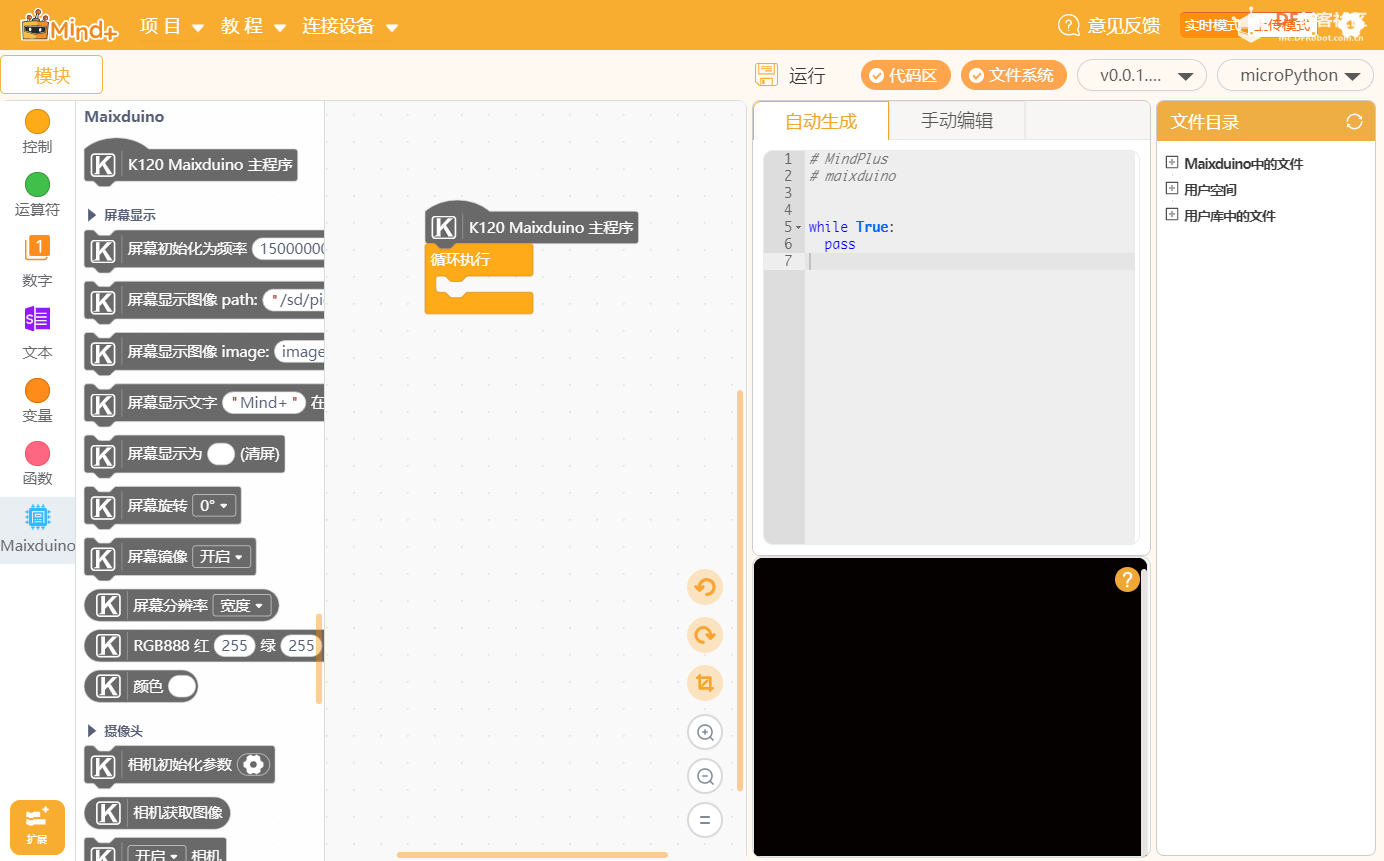

1、打开Mind+，切换至上传模式，扩展库中选择主控板下的Maixduino后返回主界面


2、用Maixduino 显示一张图像。
首先准备一张TF卡，存一张我们的我们想要显示的照片（格式为：jpg格式，分辨率为：320 * 240，这里用了bmp, 和 png 格式都会报错）

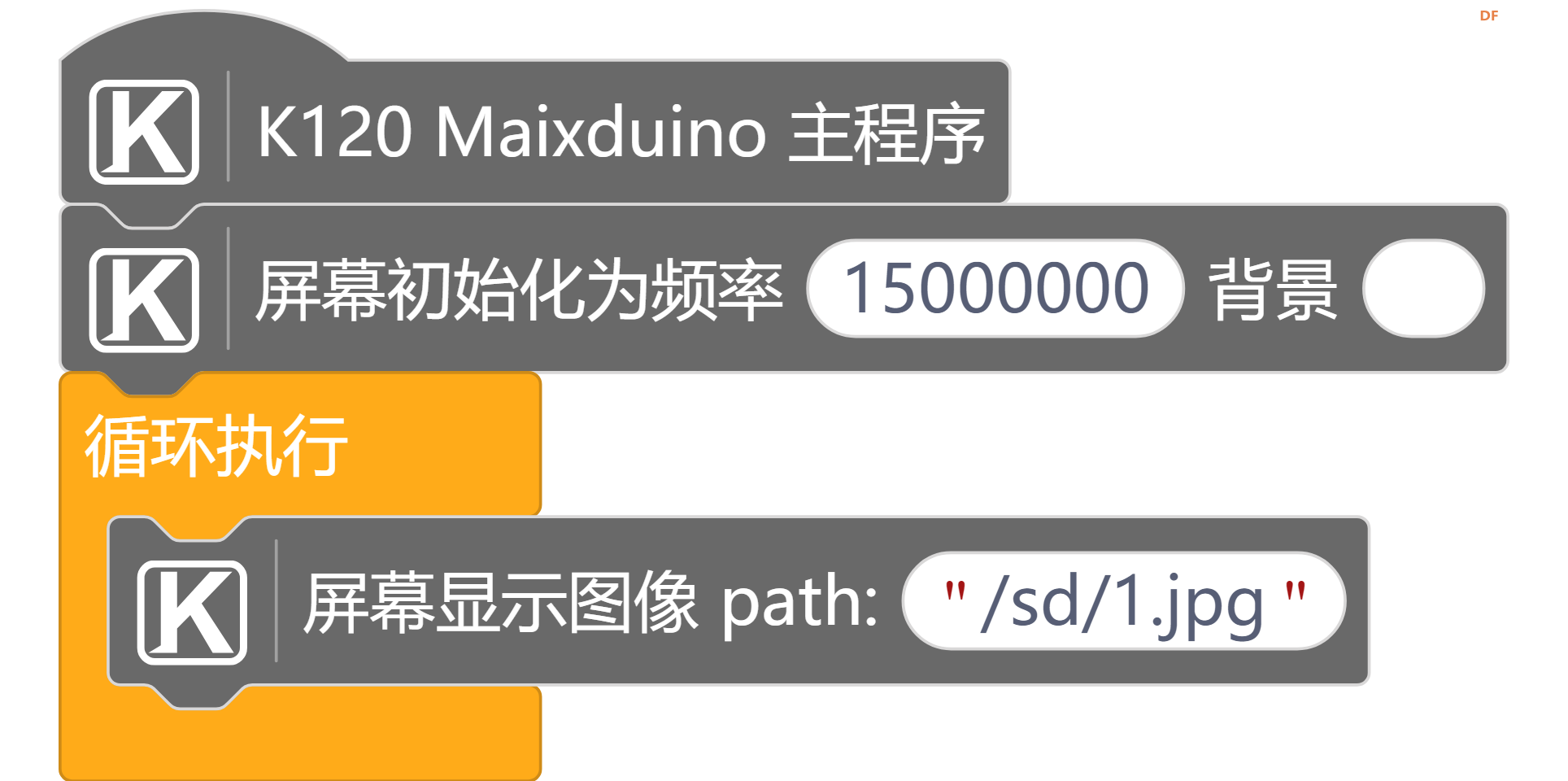

程序代码：

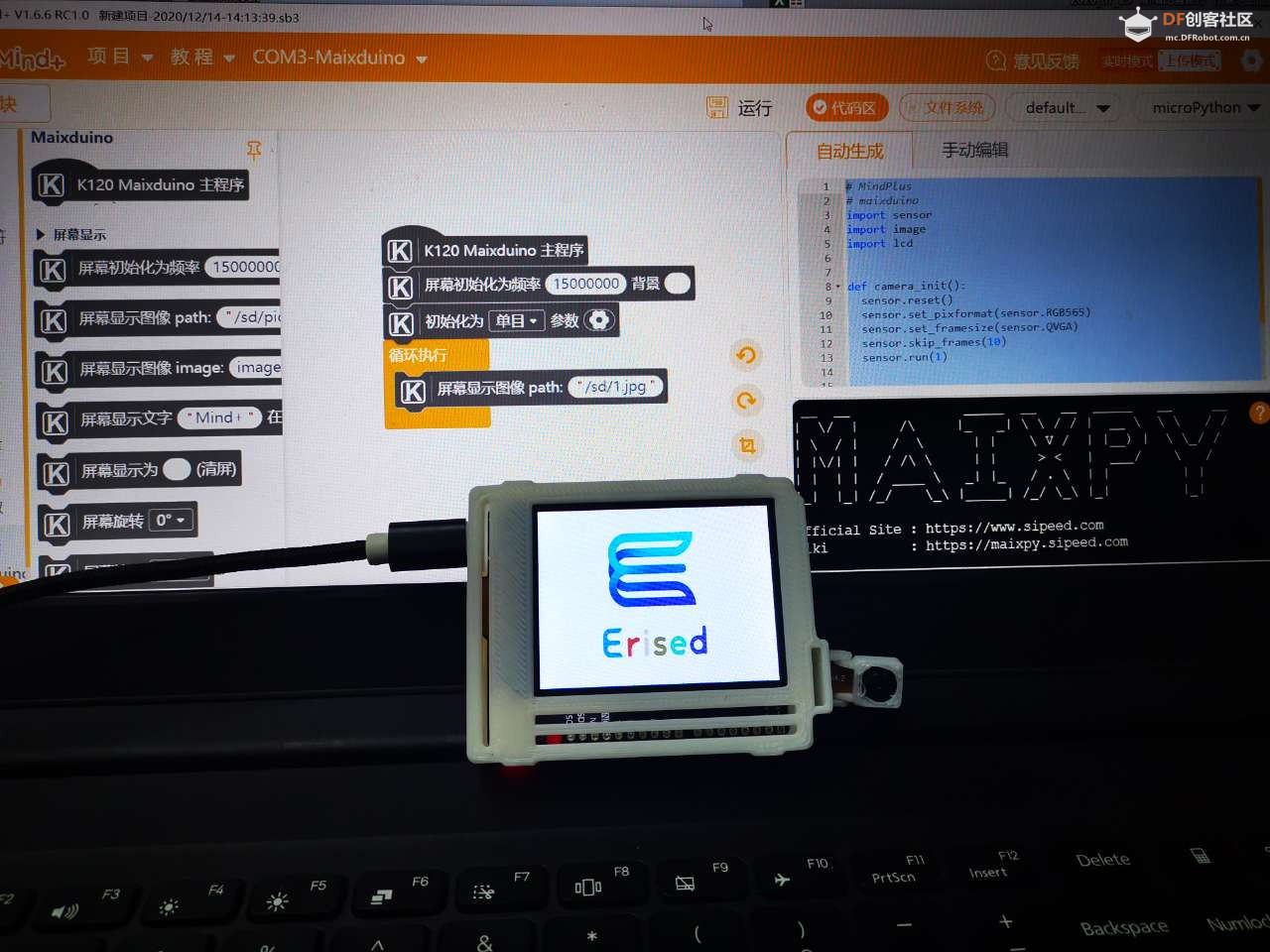

实现效果：

更多有关Maixduino 的教程，敬请期待。更多教程欢迎访问个人博客：www.hockel.club
