（二）正向运动学

定义

   正向运动学：描述的是由机器人的关节空间到笛卡尔空间的映射。

   通俗的说就是知道机器人n个关节角度得到机器人末端执行器的三维姿态信息与三维位置坐标，
   以后简称六维位姿（6D位姿）。
   为什么需要姿态信息呢，因为在抓取，采摘等复杂认为在，以何种姿态完成任务影响任务成败。

两种形式

DH参数

DH参数是一种应用非常广泛的正运动建模方式。
优点是：可以用较少的参数描述正运动学。
缺点是：对每个轴都需要建立坐标系。非常麻烦。
下面以franka机器人为例

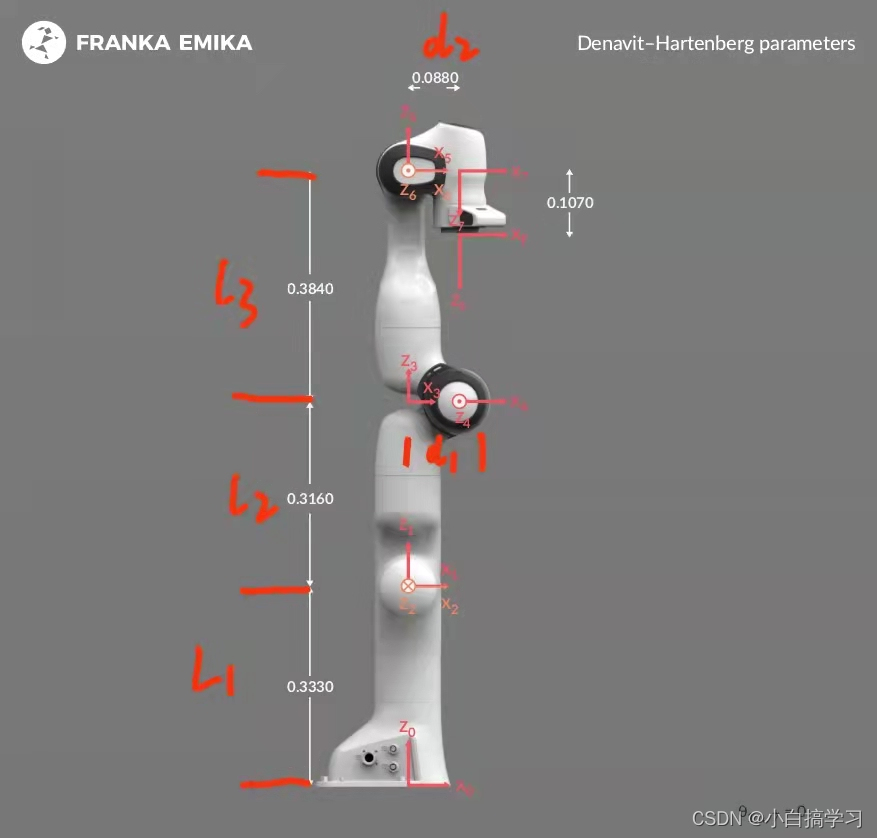

结构如下

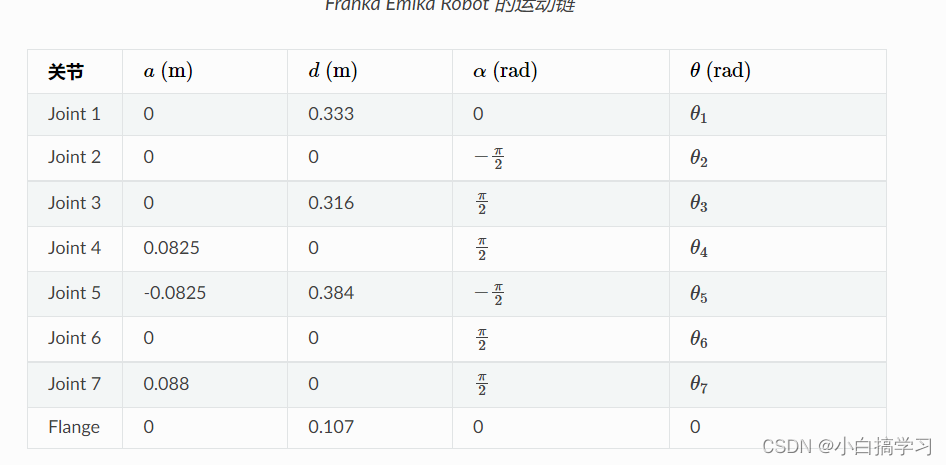

需要先建立DH参数表如下

再通过如下公式建立其次矩阵：

最后
$$T=T_1\ast T_2.......\ast T_n$$
得到正运动学的映射，可以看出有点麻烦，但是在动力学建模时，DH参数非常重要，运动学没必要使用这样麻烦的建模。使用PoE更加方便。

PoE

PoE的建模过程非常简单，只需要定义两个坐标系即可。即基座标系和末端坐标系。下面只介绍具体操作，不涉及理论（理论见《现代机器人学》P86)。

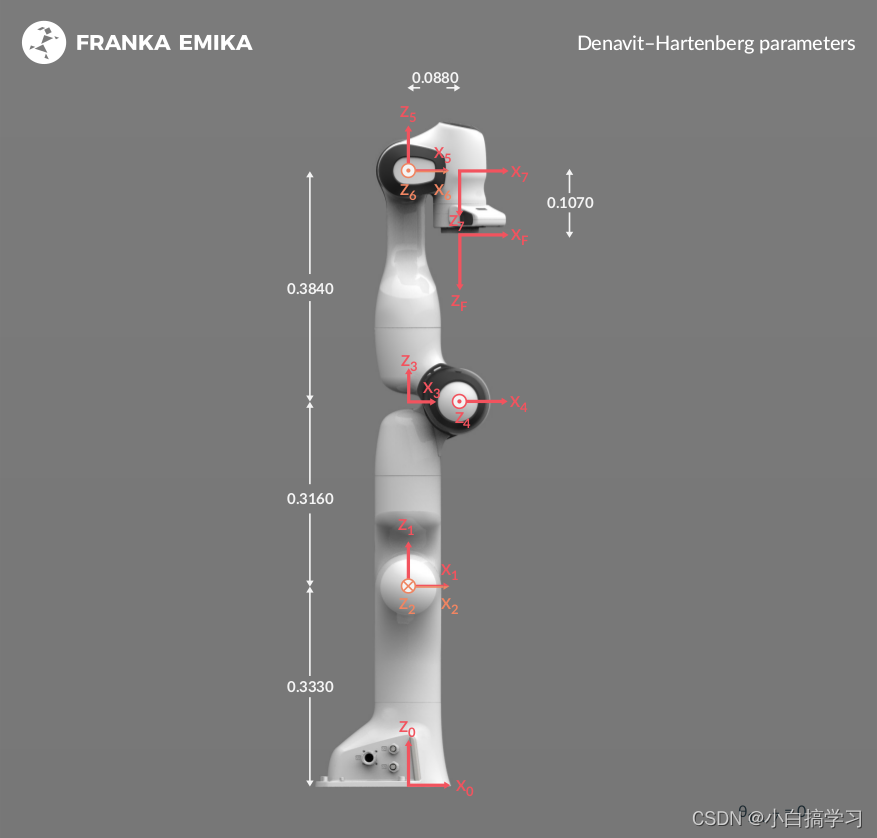

还是以Franka机器人为例

首先，构建初始位形

M=[[1,0,0,d2],
   [0,-1,0,0],
   [0,0,-1,L1+L2+L3-L4],
   [0,0,0,1]]

这里实际上只需要 $x_0{y}_0{z}_0$和$x_f{y}_f{z}_f$两个坐标系和每个转轴的转动方向即可。
以1号轴为例
$w_1=(0,0,1),q_1=(0,0,L_1)$,其中$q$是转轴上的任一一点，再通过$v_1=w_1\times q_1$ 计算$v$.
需要注意的是：可以取转轴上面的任一点，因为转轴上的量叉乘之后会是0，不影响$v$.
如第4轴，转轴方向是y方向，则$q_4$在y轴上面取值可以随意，叉乘出来并不影响，但是$x$与$z$方向不能随意取值

w	q
(0,0,1)	(0,0,$L_1$)
(0,1,0)	(0,0,$L_1$)
(0,0,1)	(0,0,$L_1+L_2$)
(0,-1,0)	($d_1$,0,$L_1+L_2$)
(0,0,1)	(0,0,$L_1+L_2+L_3$)
(0,-1,0)	(0,0,$L_1+L_2+L_3$)
(0,0,-1)	($d_2$,0,$L_1+L_2+L_3$)

再通过$v_1=w_1\times q_1$ 计算$v$. $Slist=(w,v)$即组成了关节旋量。

Slist=np.array([[0,0,1,-0.,-0.,-0.],
                [0,1,0,-0.333,-0.,-0.],
                [0,0,1,-0.,-0.,-0.],
                [0,-1,0,0.649,-0.,-0.082],
                [0,0,1,-0.,-0.,-0.],
                [0, -1, 0, 1.033, -0., -0.],
                [0,0,-1,-0.,0.088,-0.]]);

至此建模完成，最后通过

T_end=mr.FKinSpace(M, Slist.T, thetalist)

计算出对应角度$thetalist$下的位姿$T_{end}$。这个函数是《现代机器人学》一书中对应的代码库可以通过下面链接下载
代码库
