HCIA-Access V2.5_16_2_数据业务典型场景与配置OMCI管理模式类型ONT配置

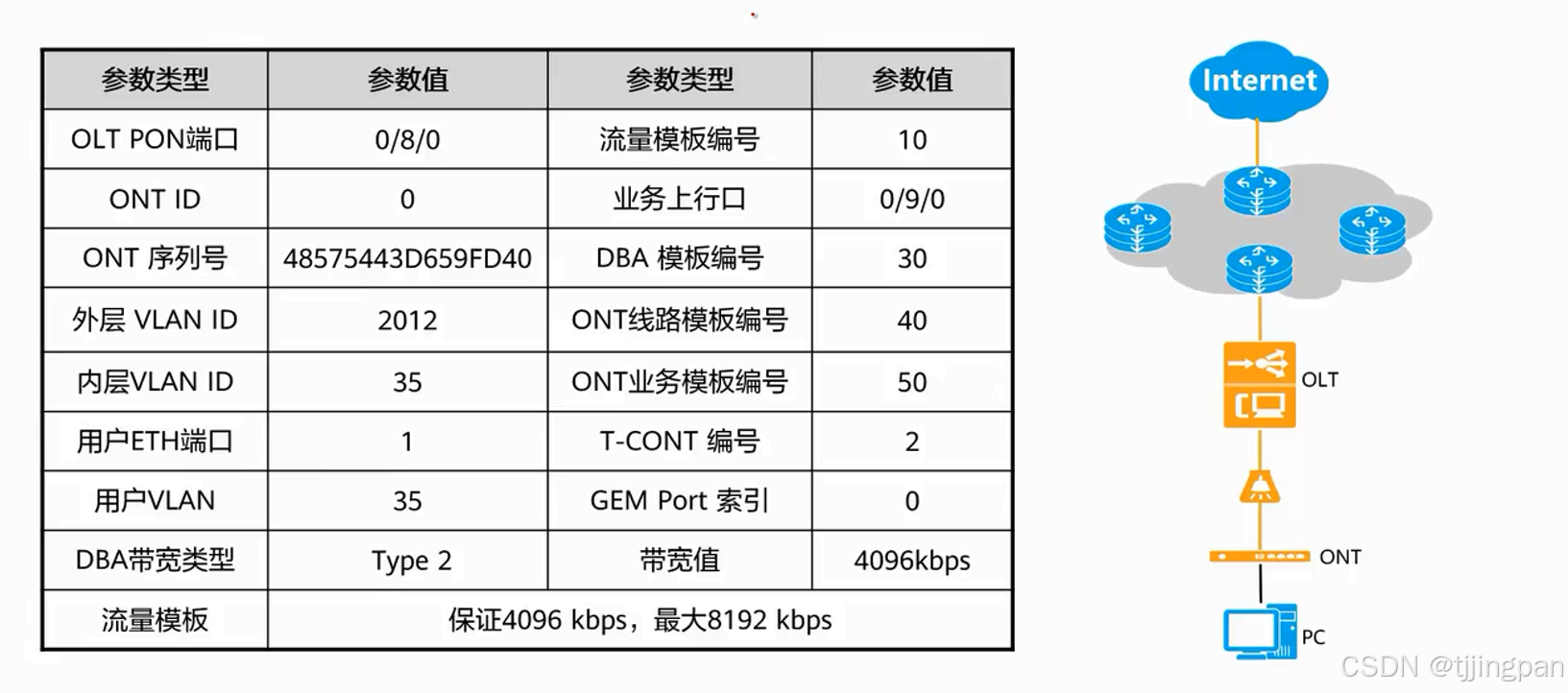

ONT上网业务数据规划

 最终用户数据是从OLT带着相关VLAN上去的，取决于上层BRAS,它的端口能不能去识别你的VLAN,其实并不关心ONU到底是在哪个PON口。

DBA根据现网配置。

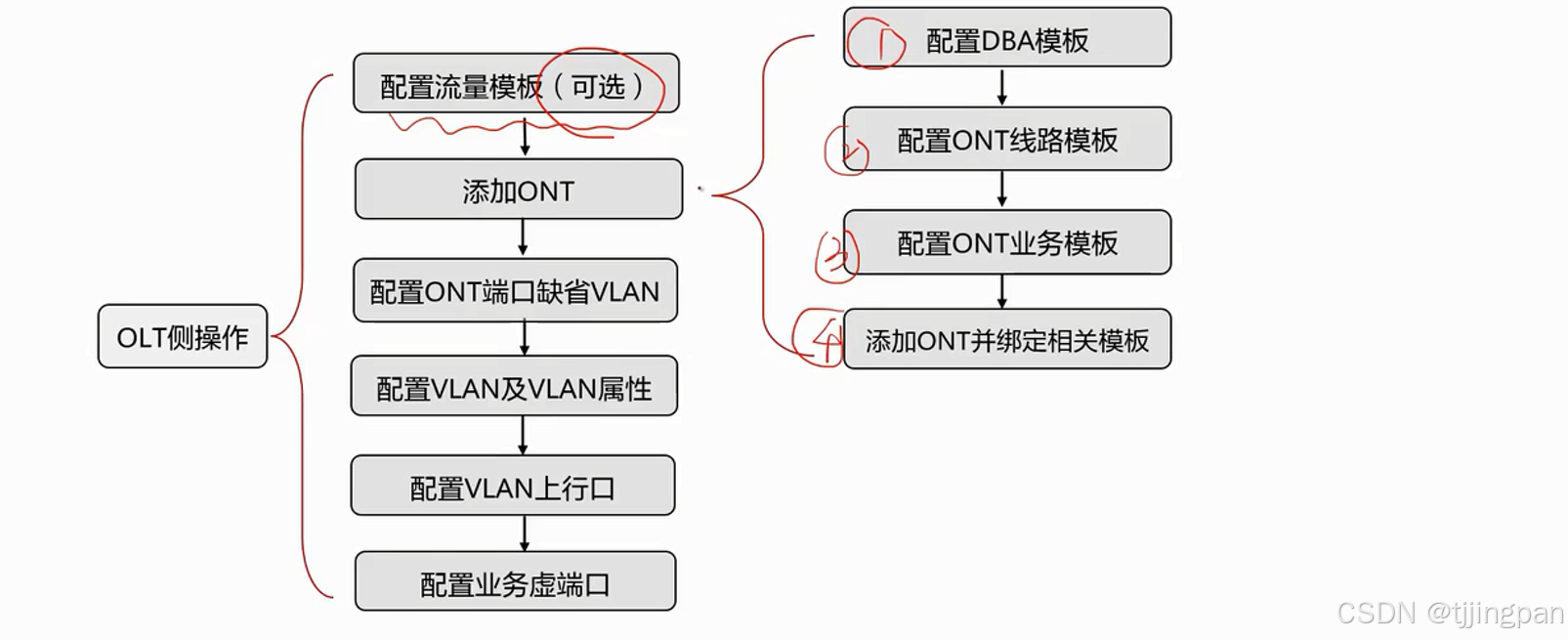

OMCI管理模式型ONT上网业务配置流程

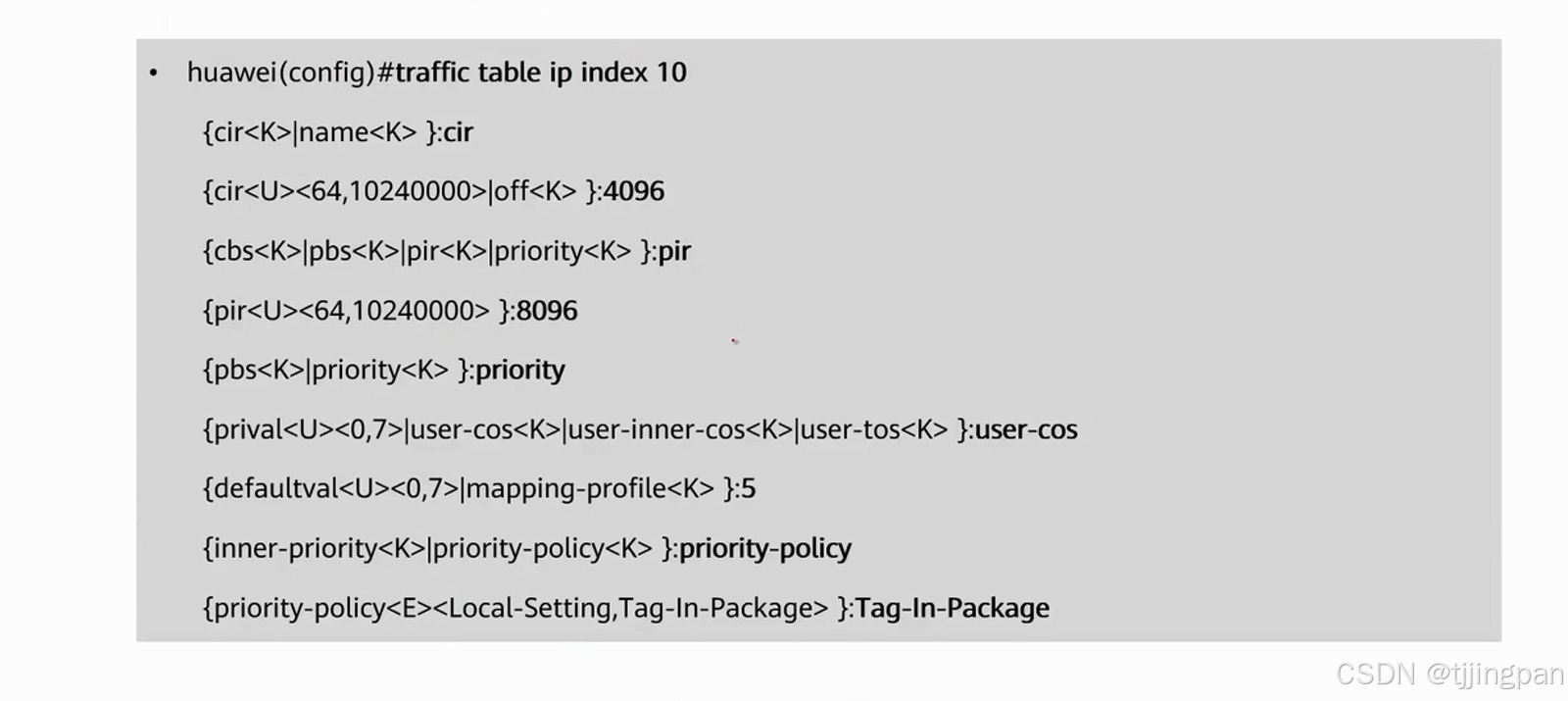

配置流量模板(可选)

cir是保证速率，pir是峰值速率，user-cos从用户报文中拷贝，没有的话默认为5，Tag-In-Package使用报文本身自带的来进行做入队列，如果使用的是Local-Setting,用的是5。

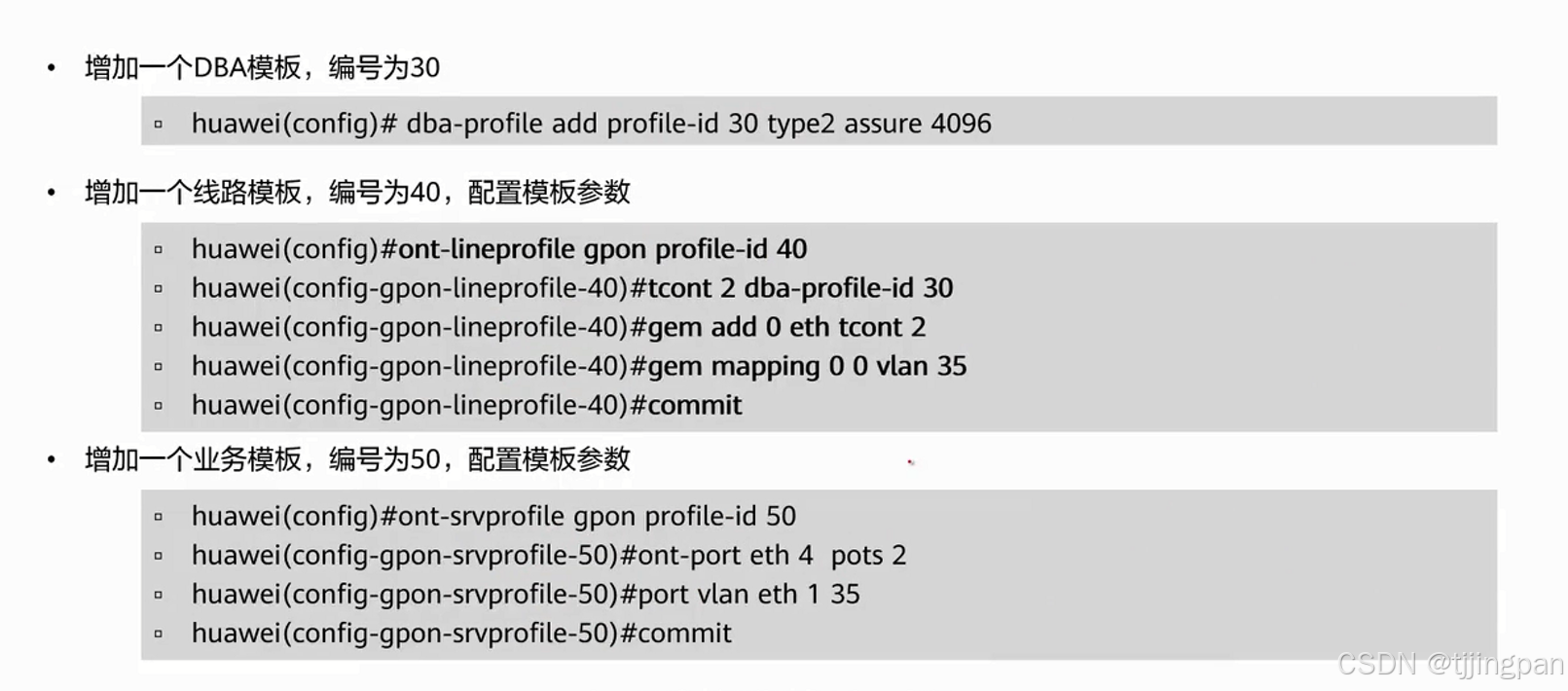

配置ONT模板类型示例

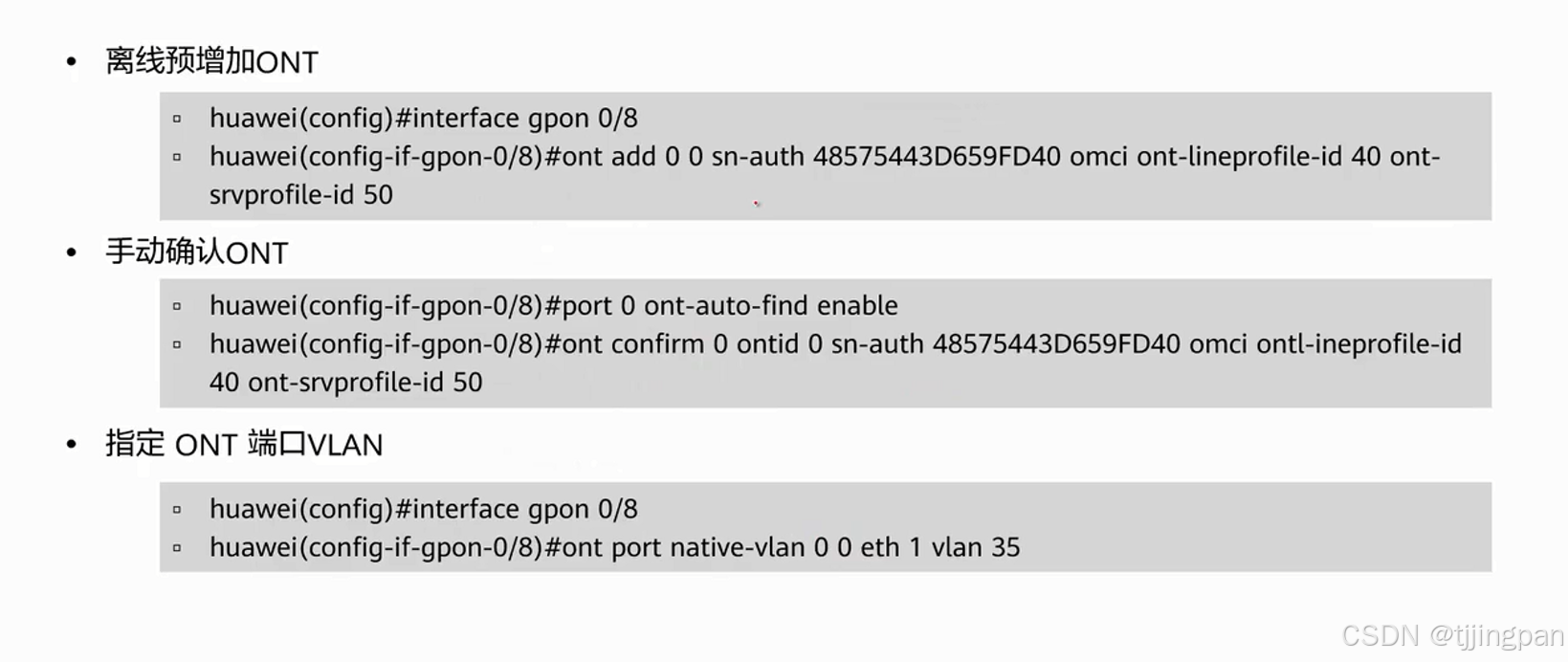

OMCI管理模式ONT添加及端口缺省VLAN配置

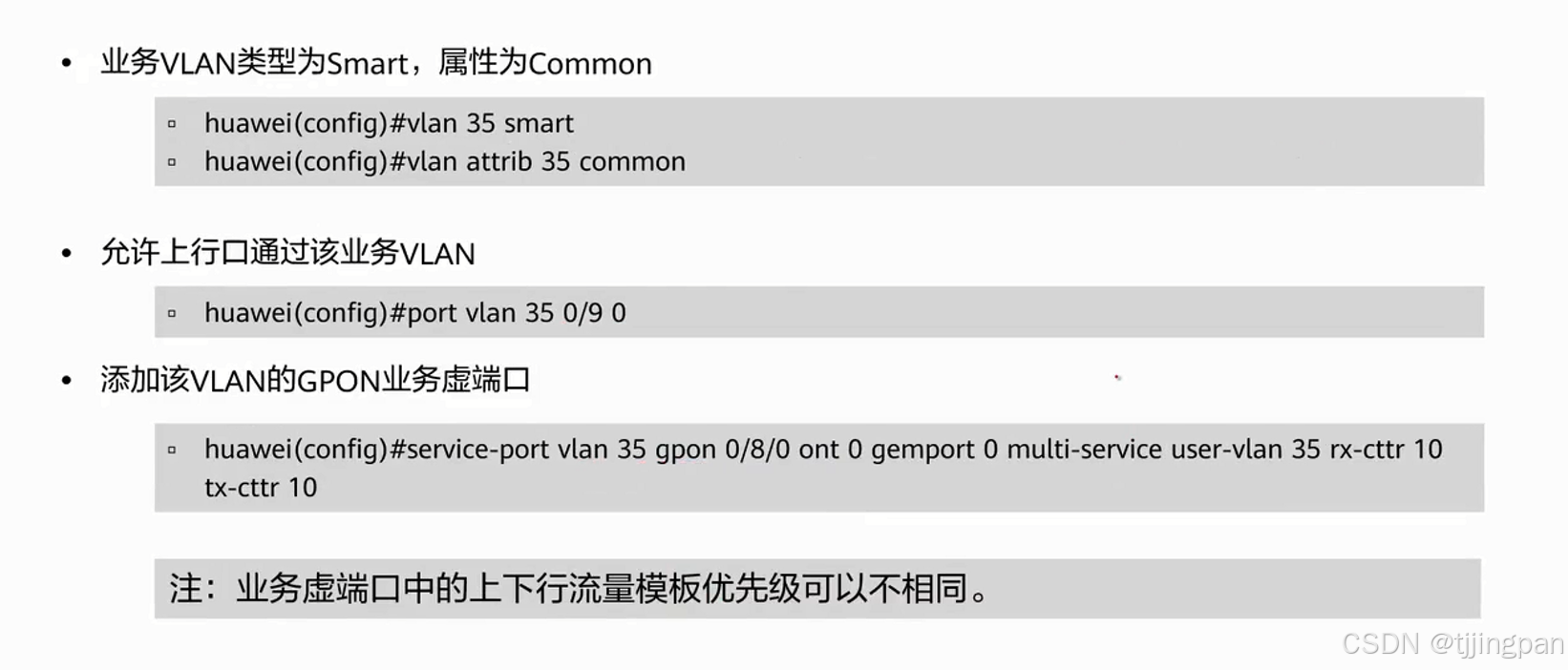

 配置VLAN及加入上行口-单层VLAN场景

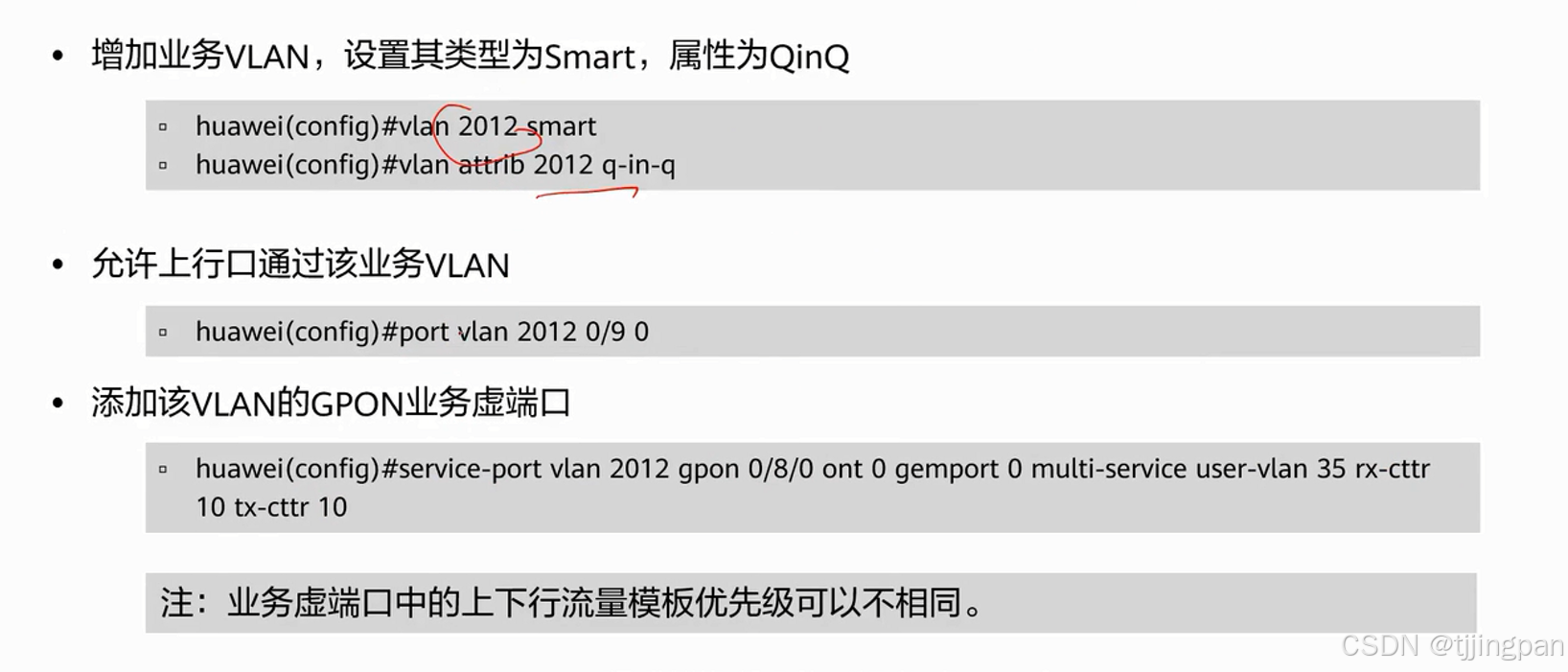

 配置VLAN及加入上行口-双层QinQ场景

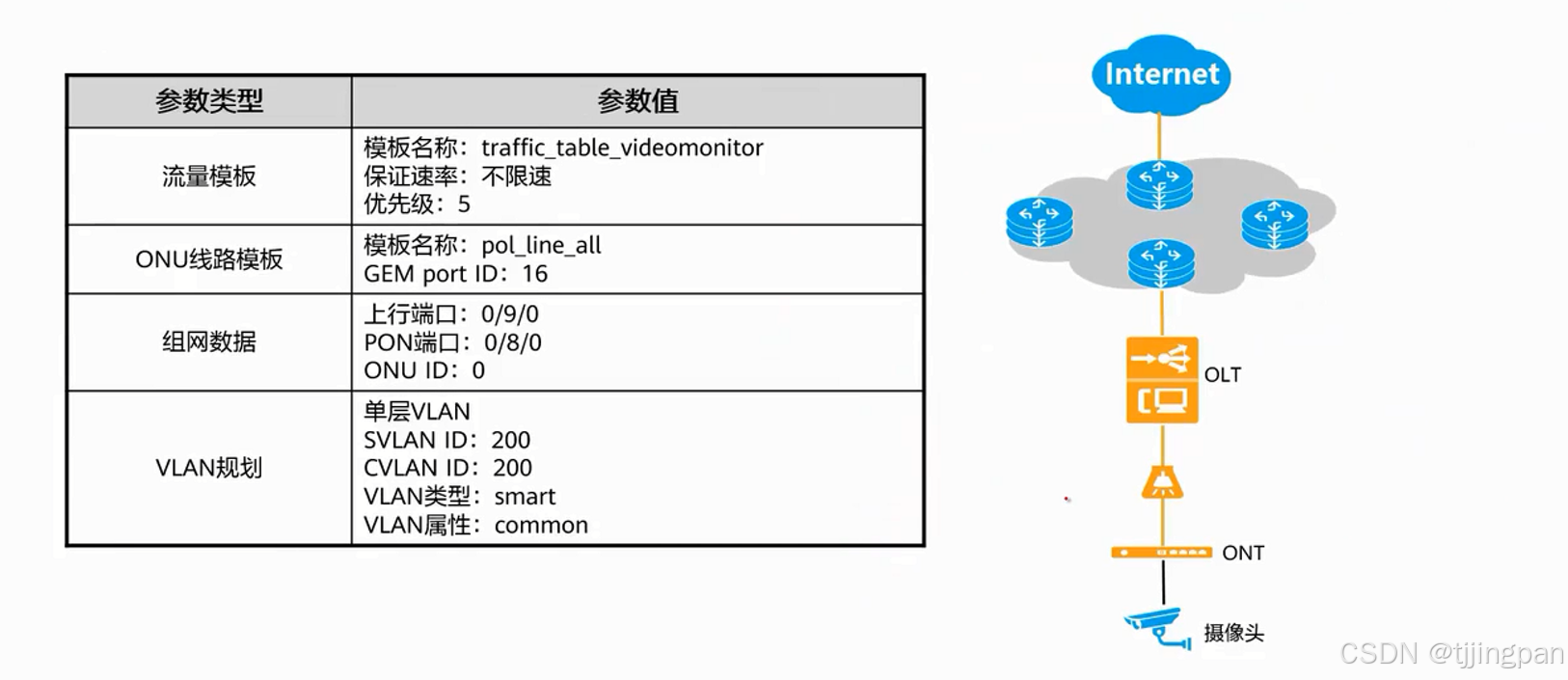

摄像头接入业务数据规划

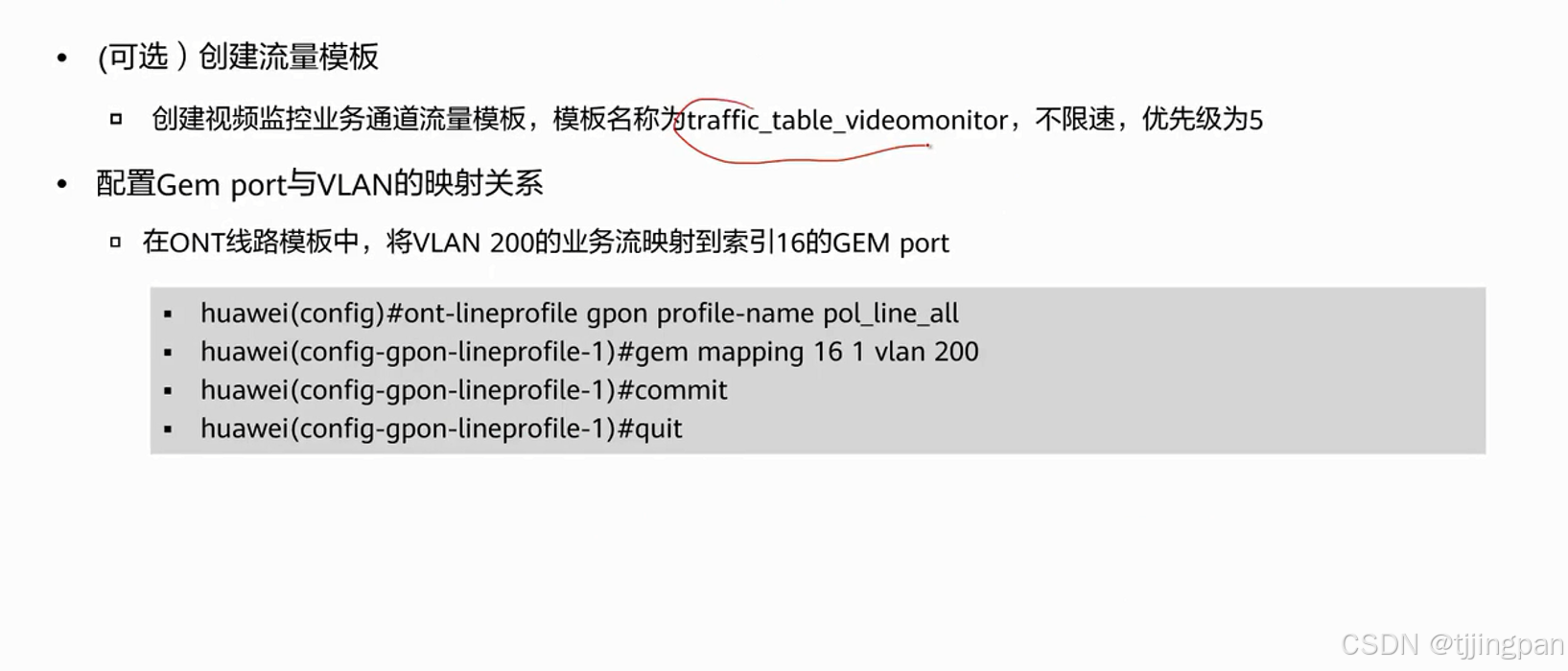

 流量模板创建及配置Gem Port与VLAN映射

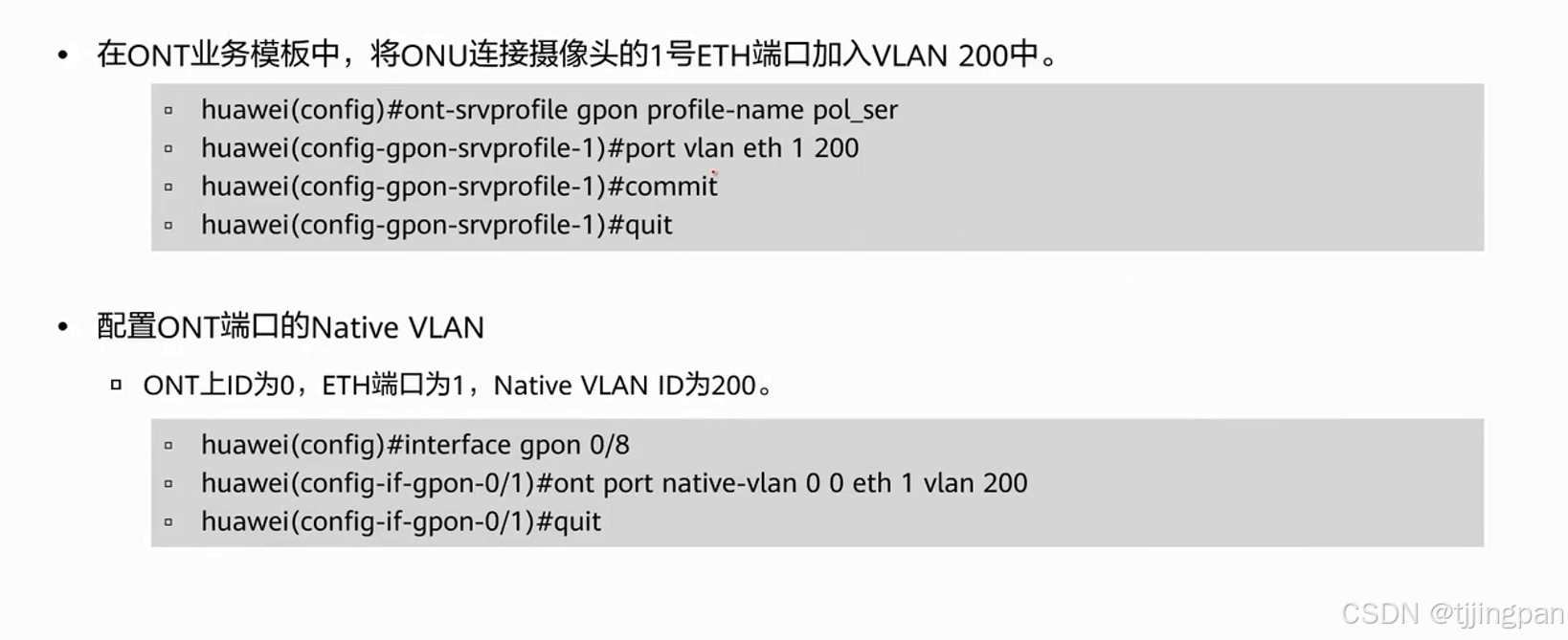

配置ETH端口VLAN与ONT端口的Native VLAN

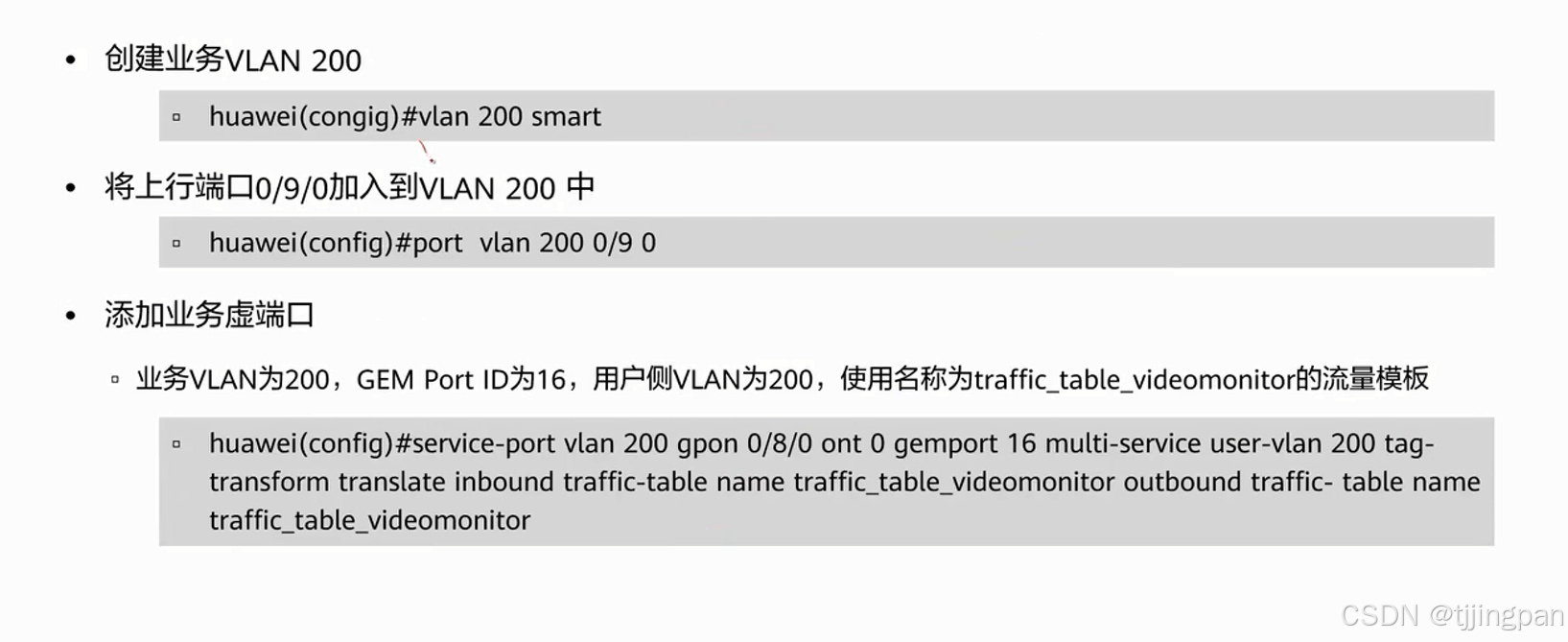

 配置VLAN并配置上行口

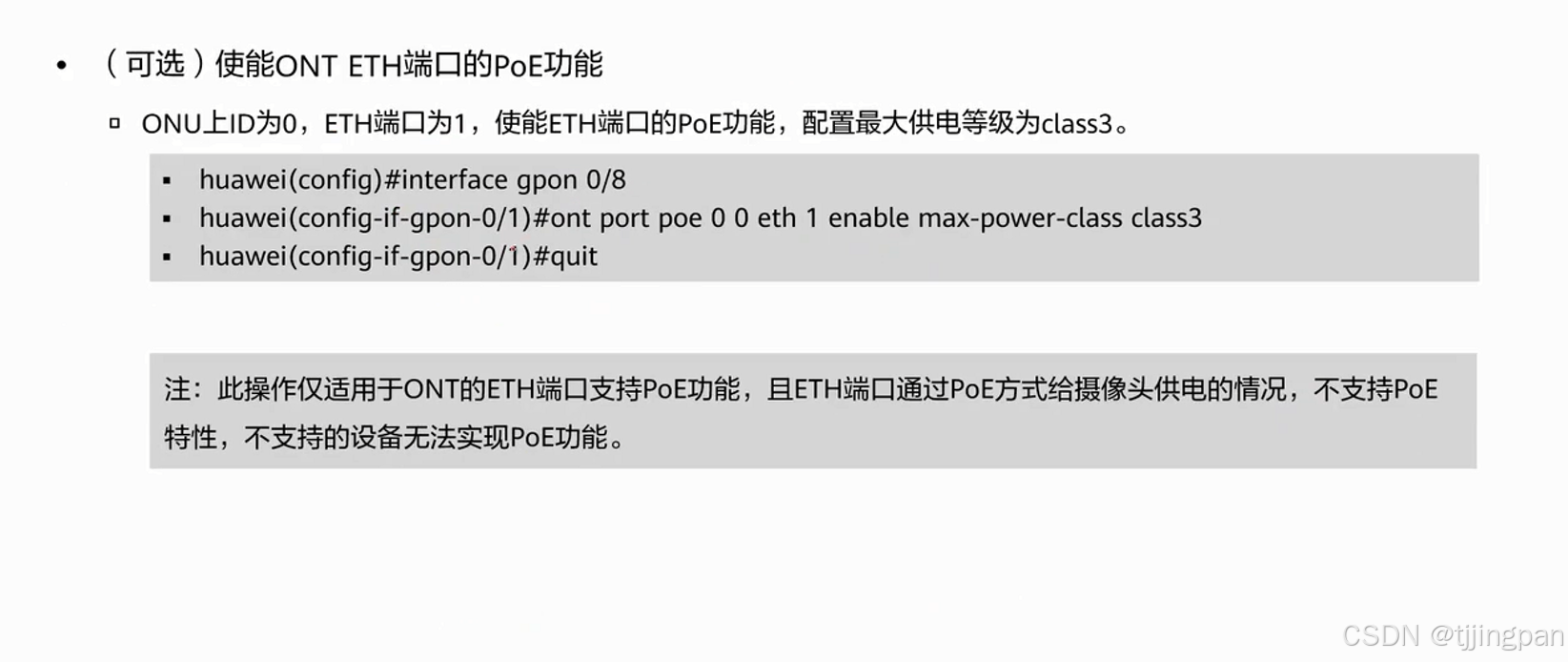

 使能ONT ETH端口的PoE功能

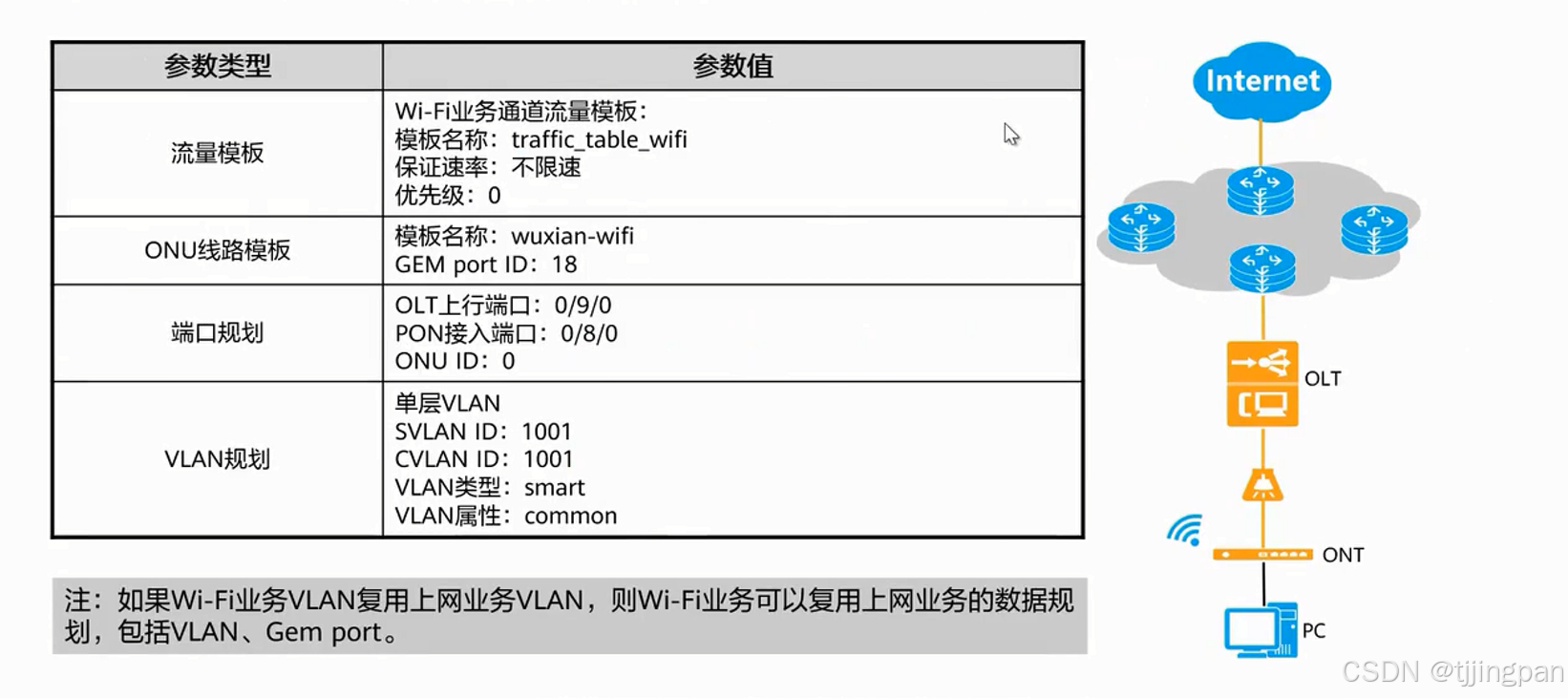

 WIFI接入业务数据规划

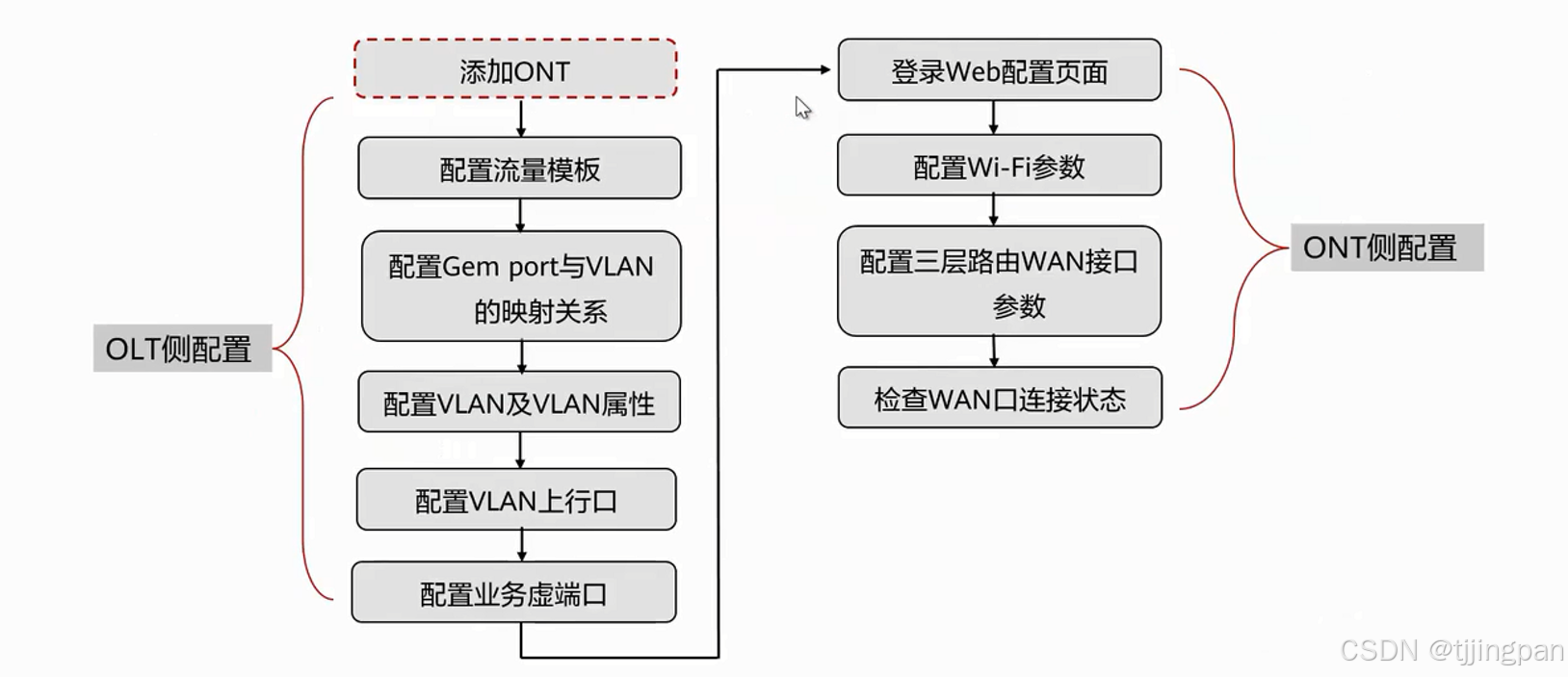

 WiFI接入业务配置流程

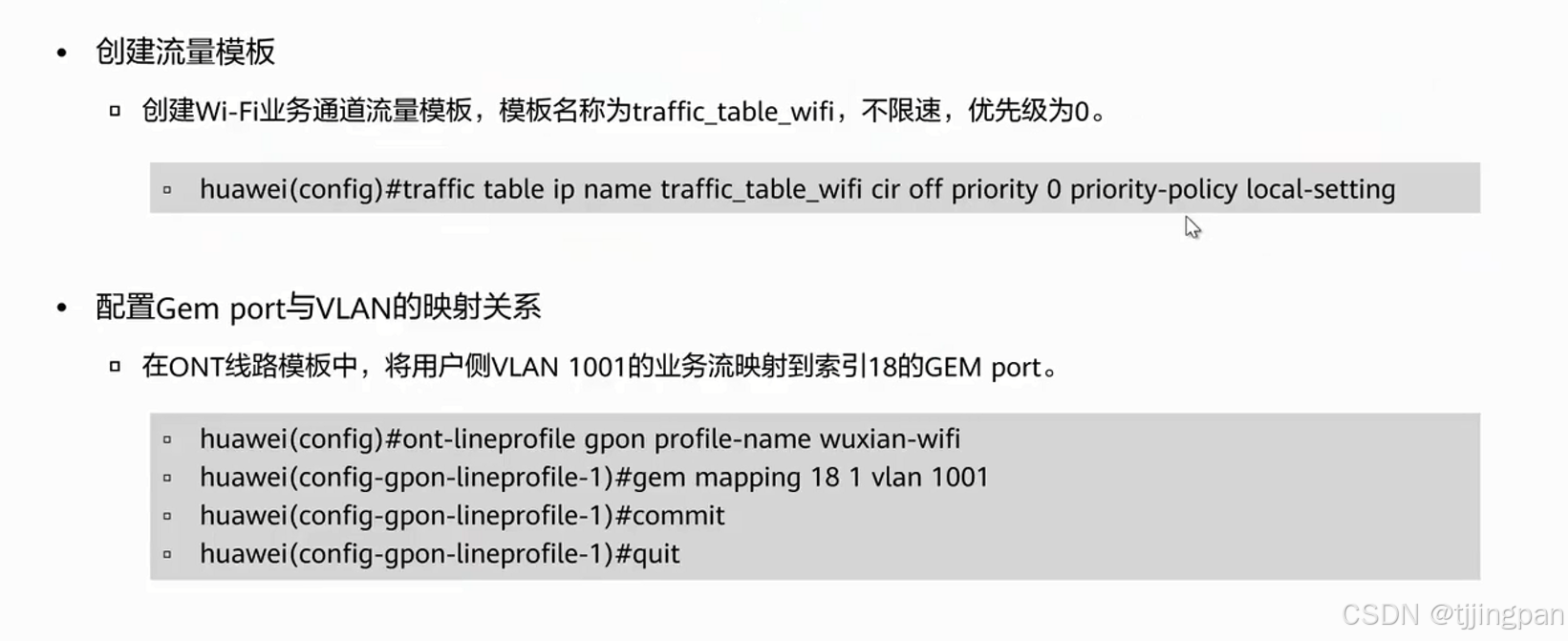

流量模板创建及配置Gem Port与VLAN映射

cir off 不限速。

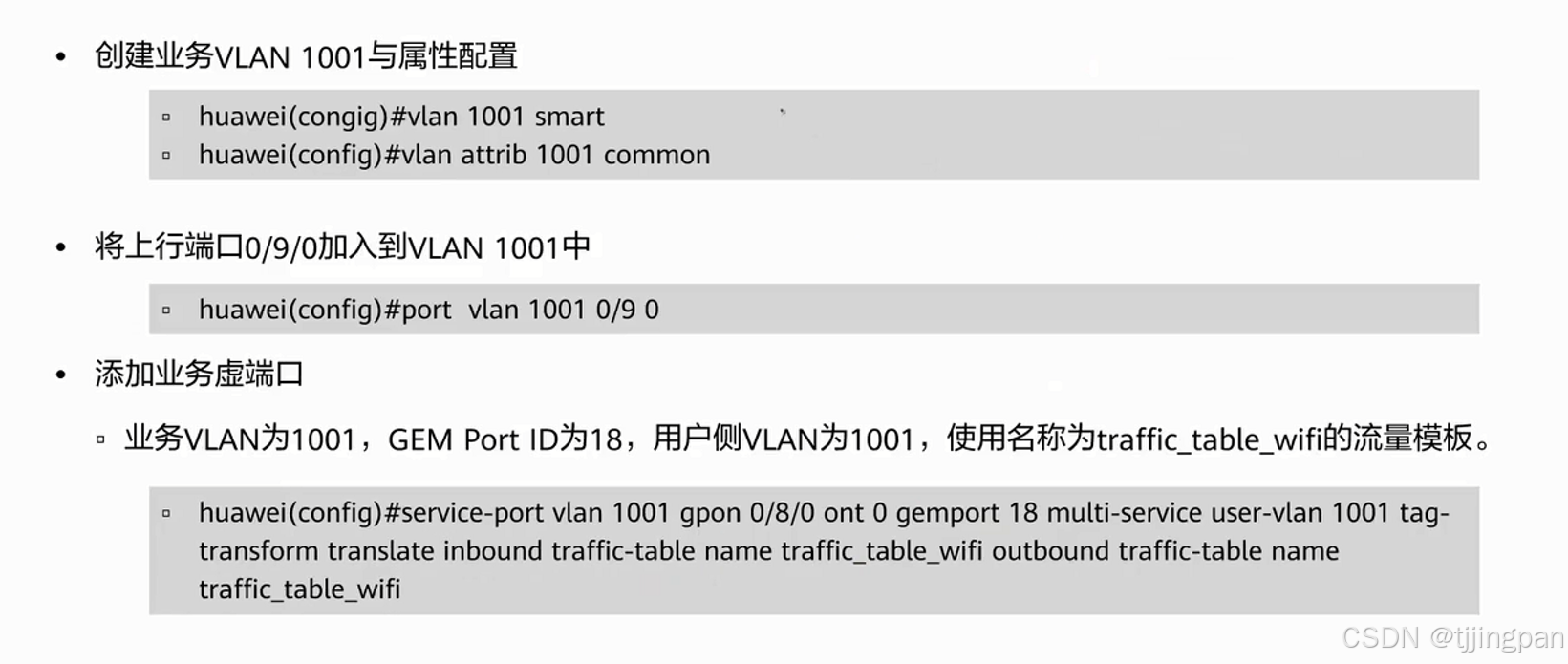

配置VLAN与VLAN属性并配置上行口

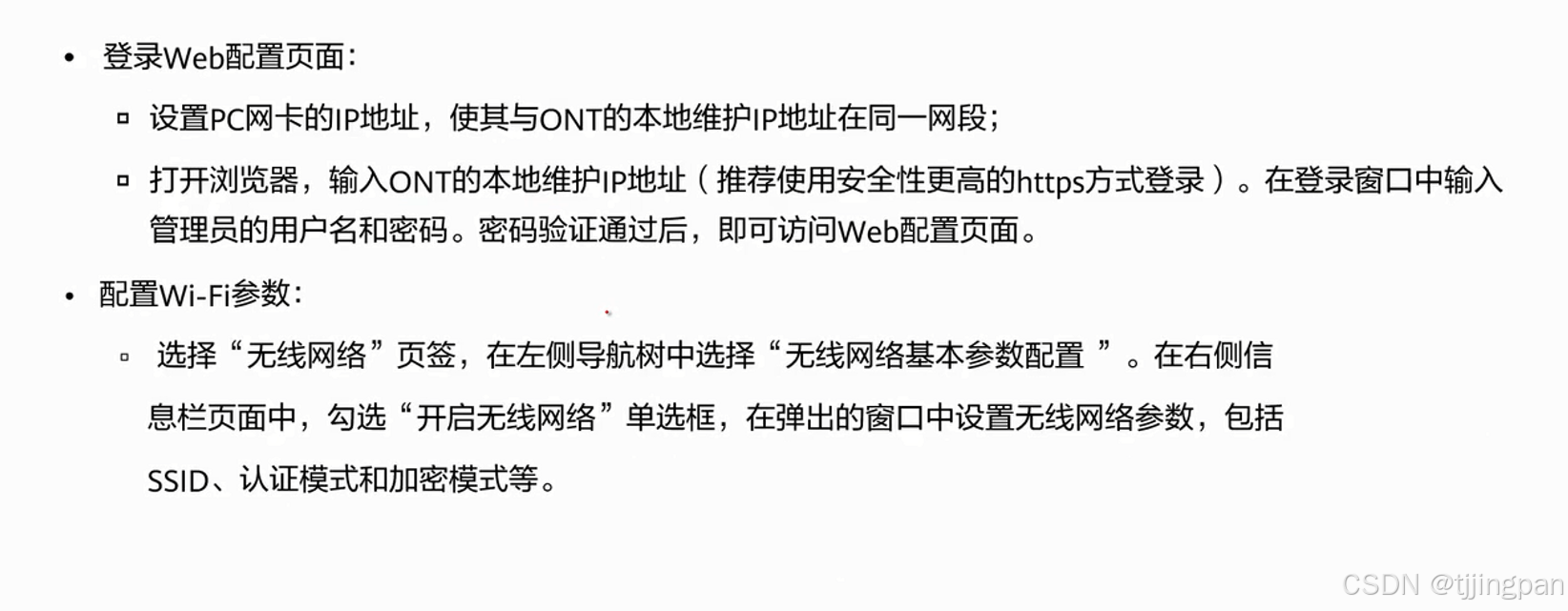

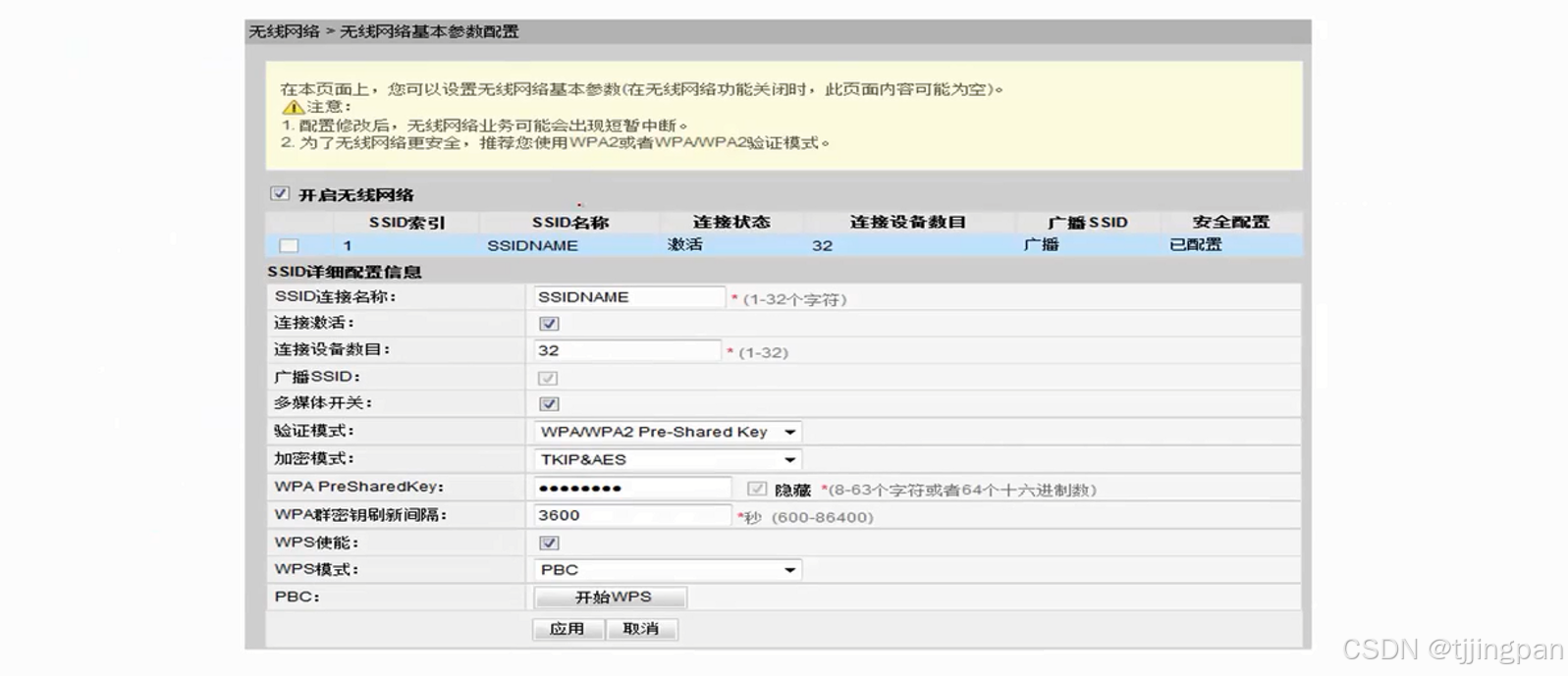

 ONT侧配置(1)

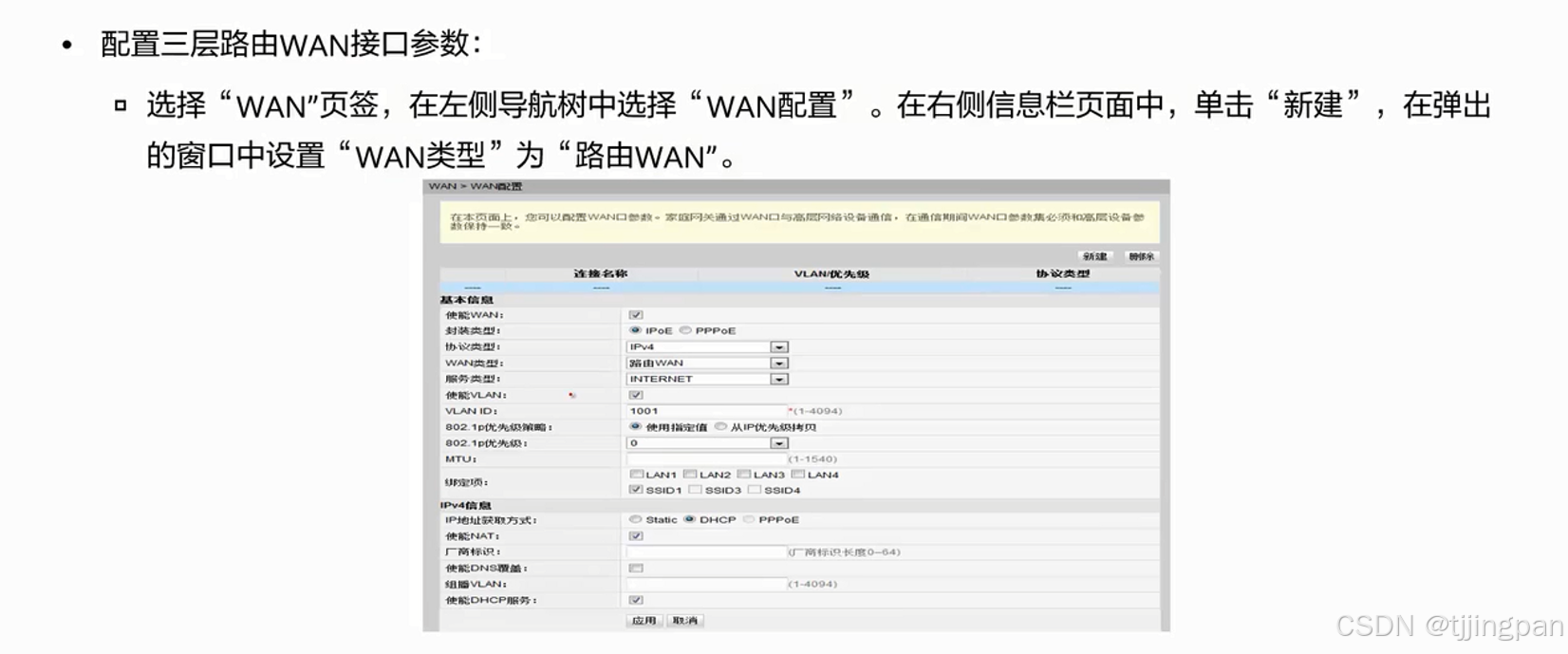

 ONT侧配置(2)

 ONT侧配置(3)

ONT侧配置(4)

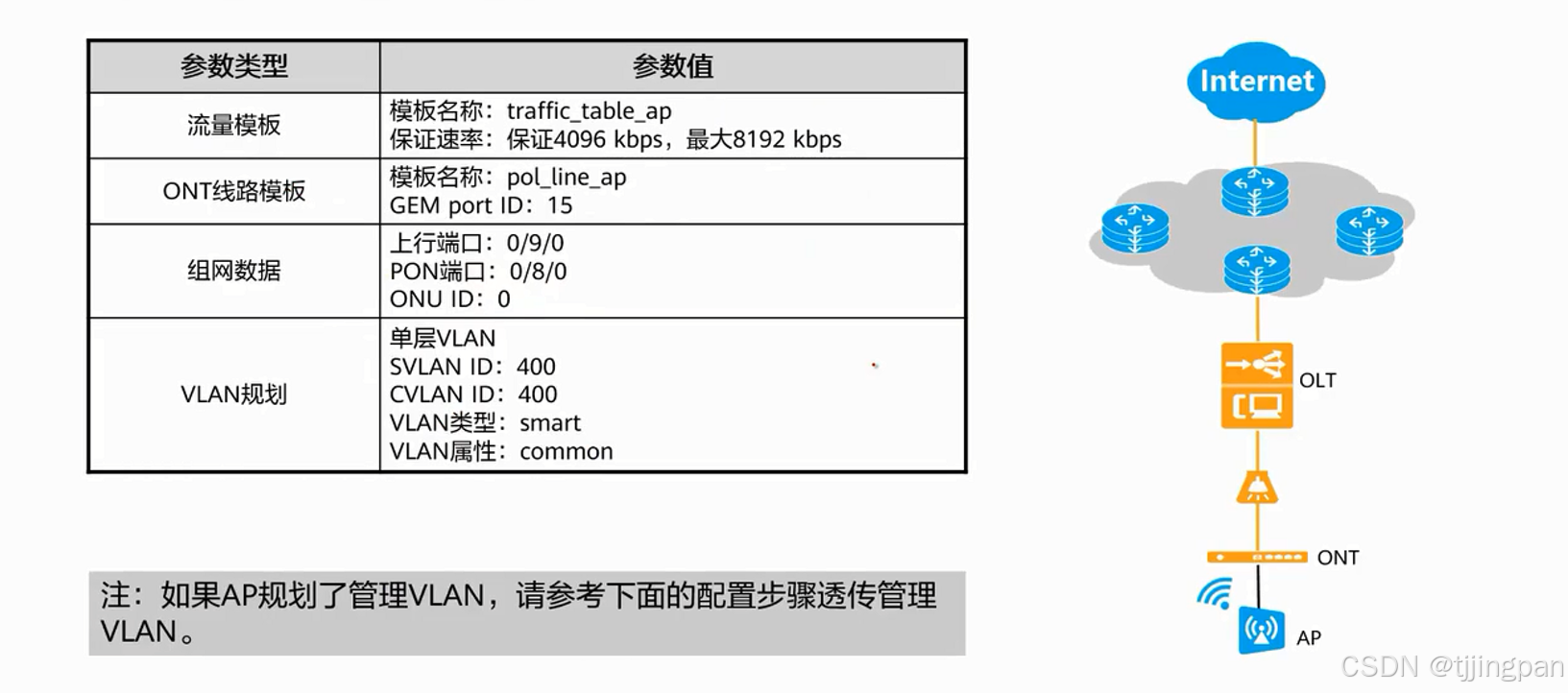

AP接入业务数据规划

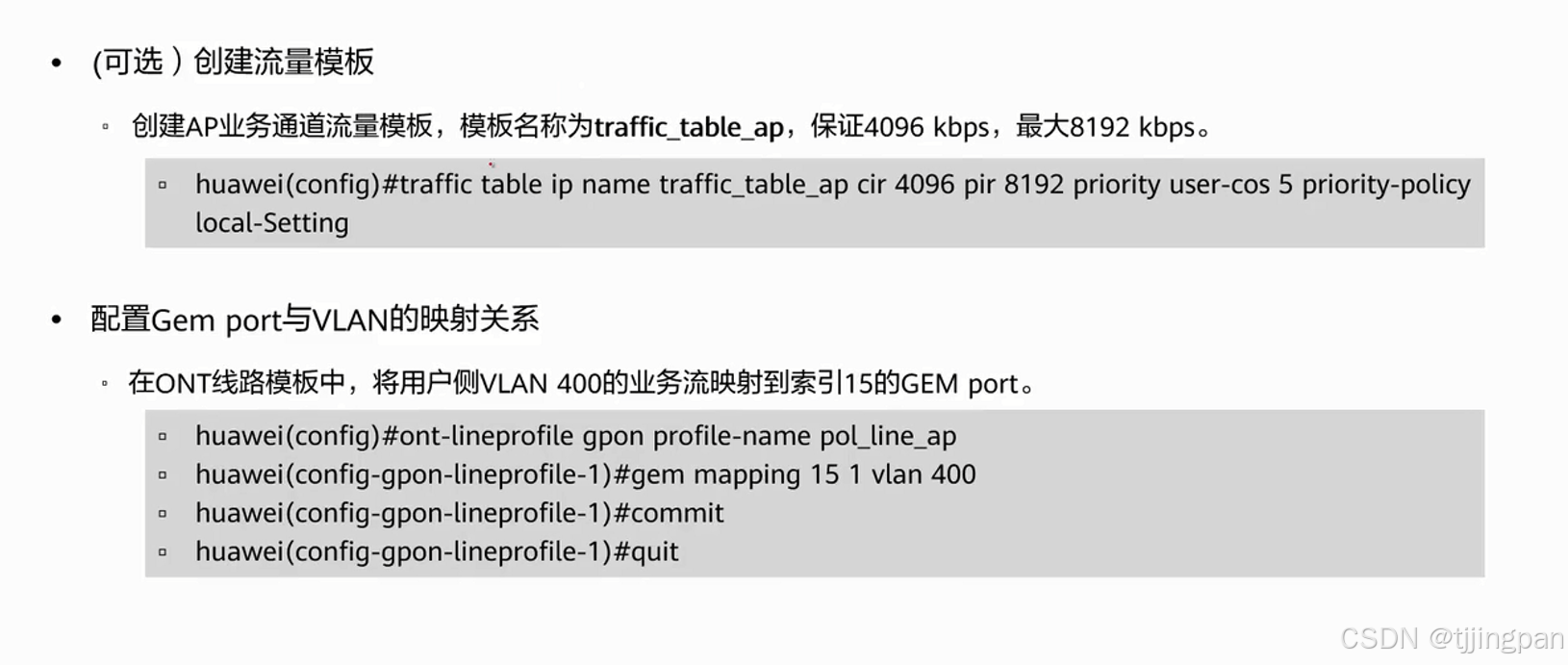

 流量模板创建及配置Gem Port与VLAN映射

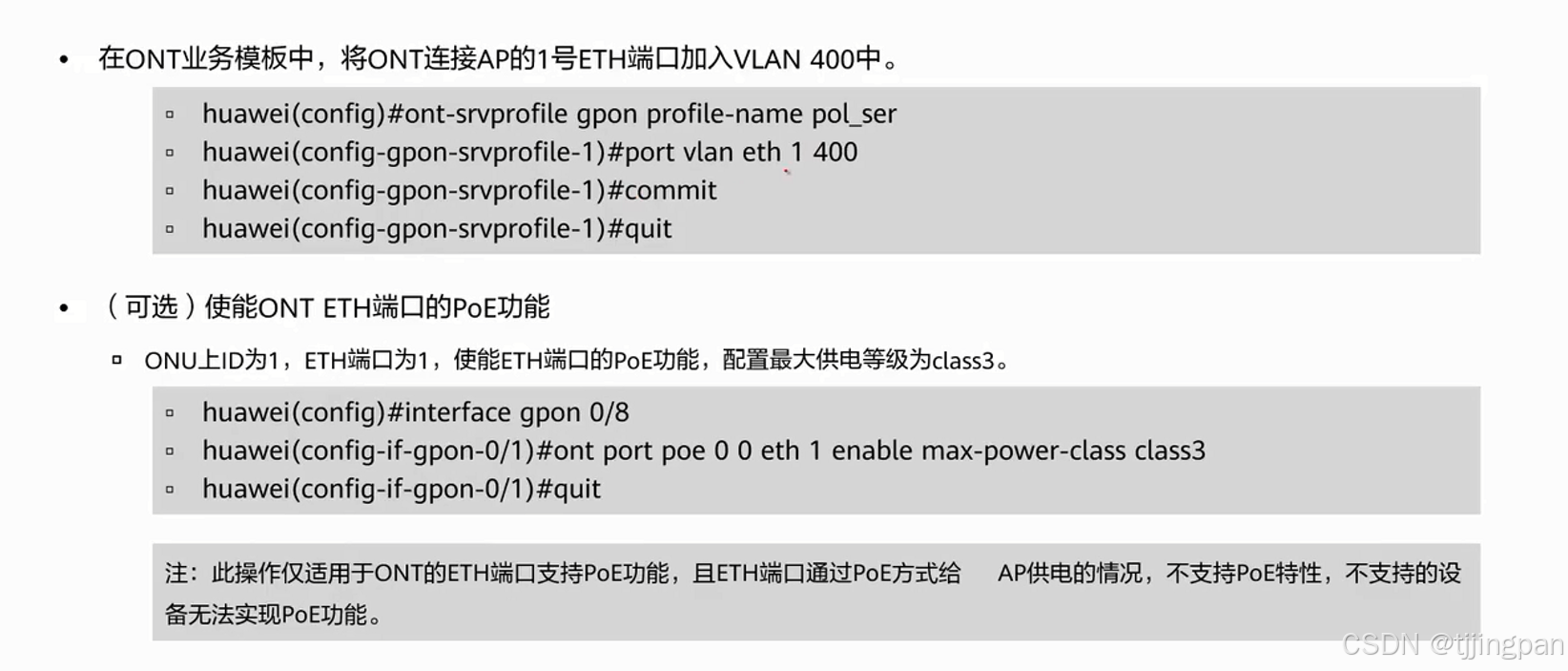

 配置ETH端口VLAN与使能端口POE功能

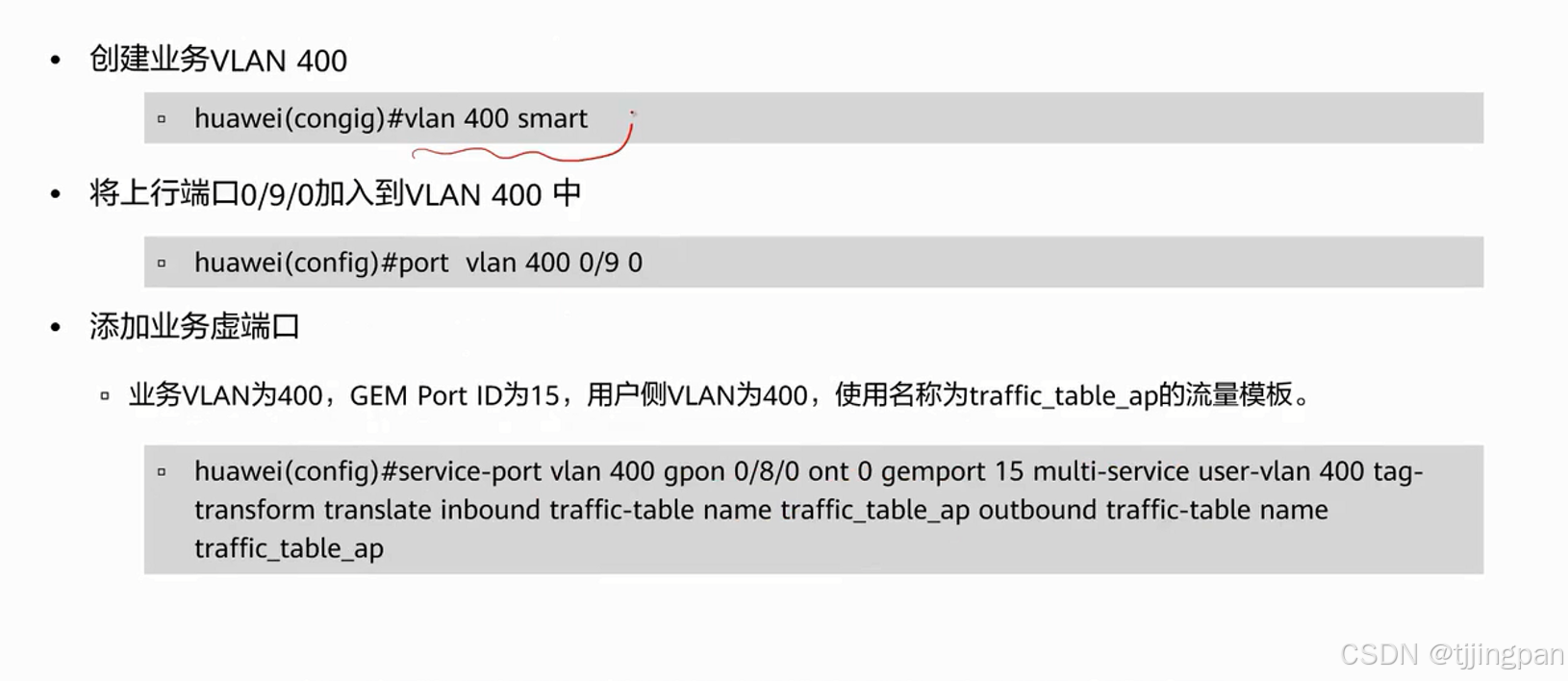

配置VLAN并配置上行口

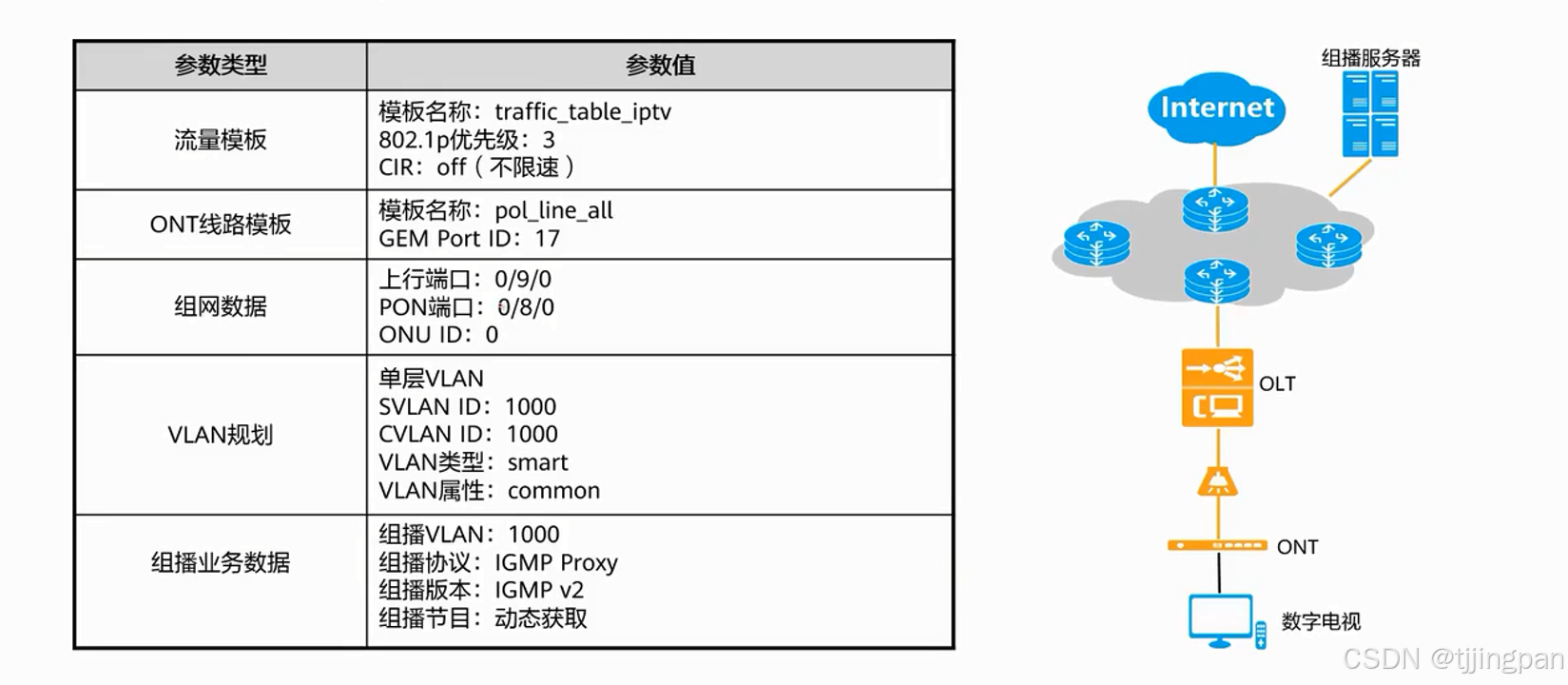

 BTV业务数据规划

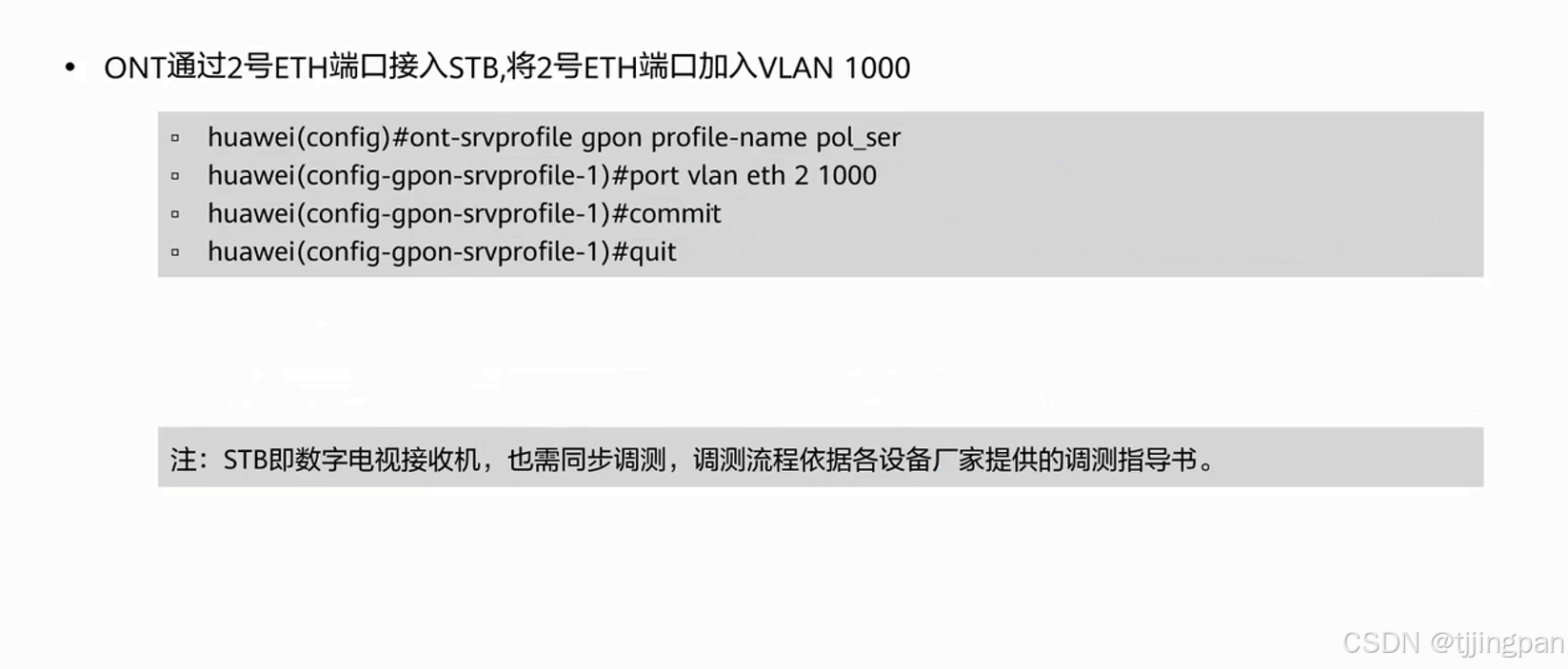

 配置ETH端口VLAN

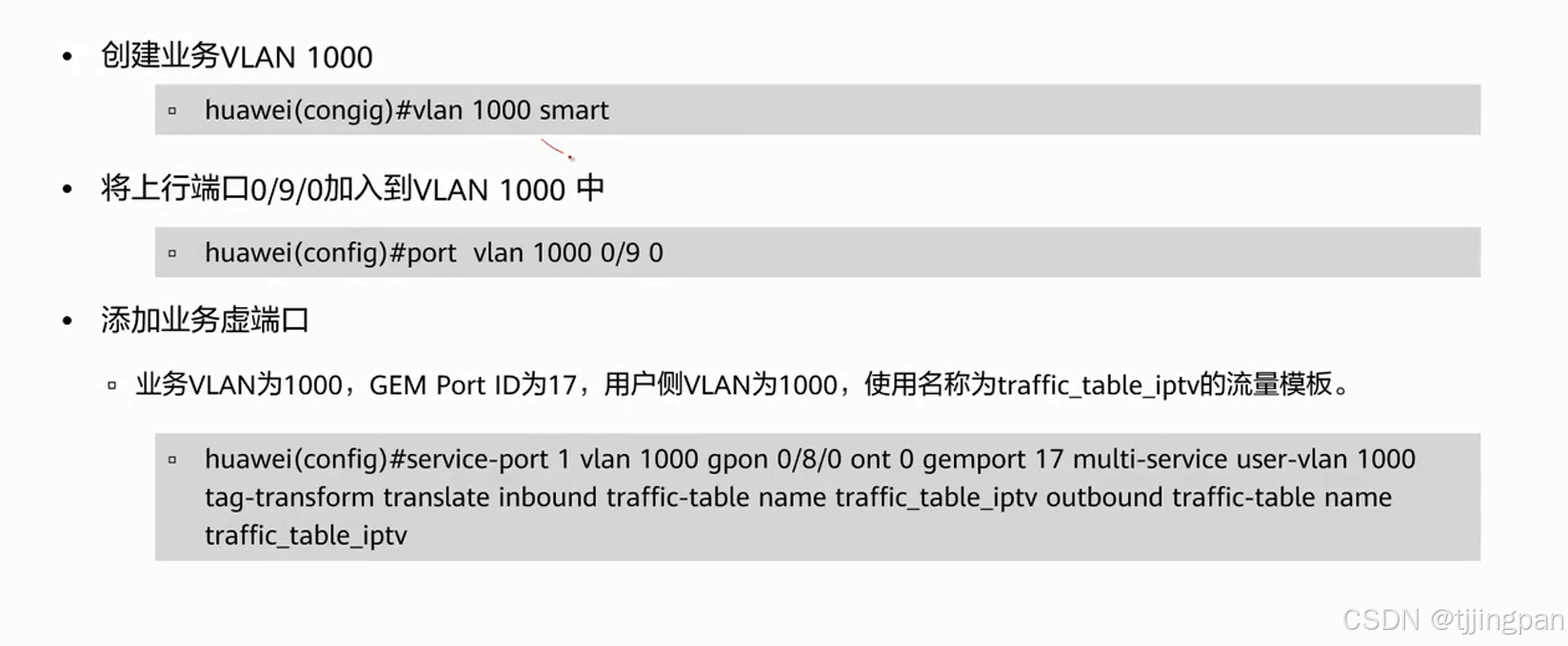

 配置VLAN并配置上行口

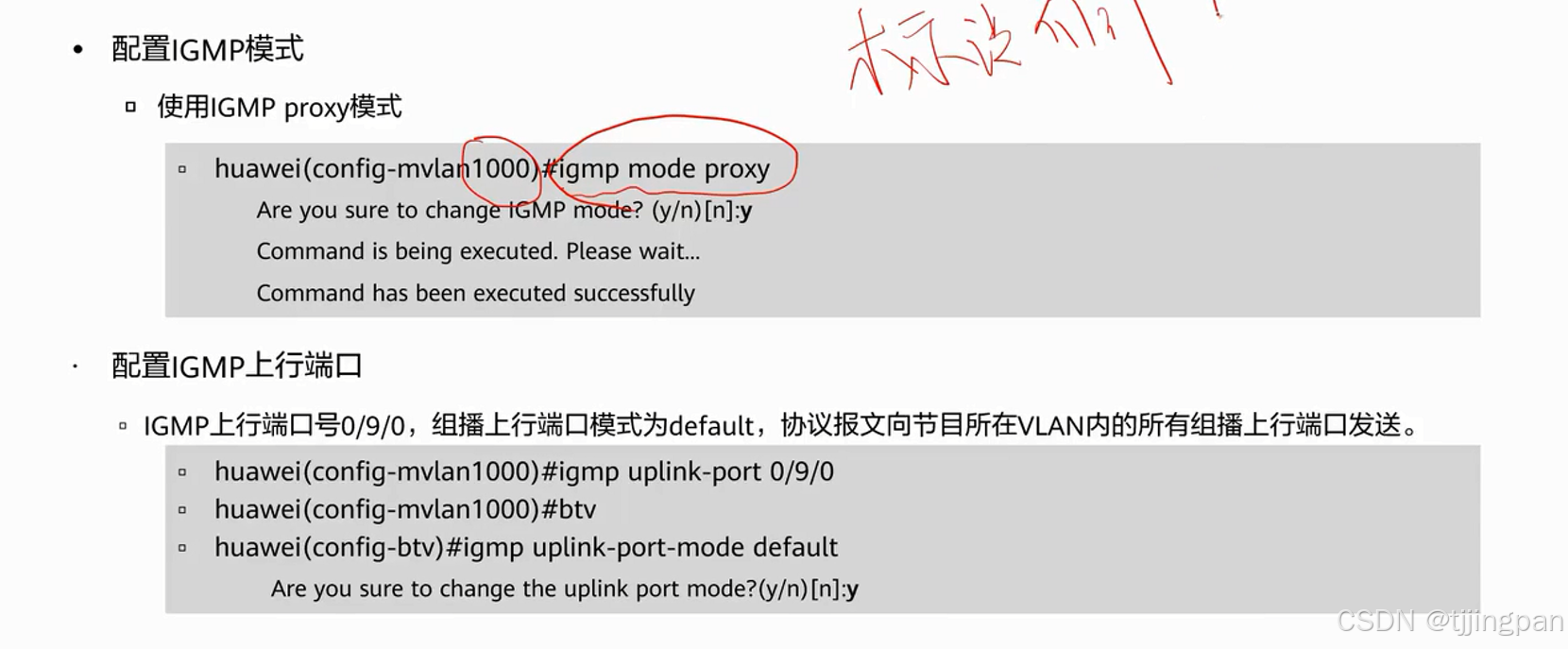

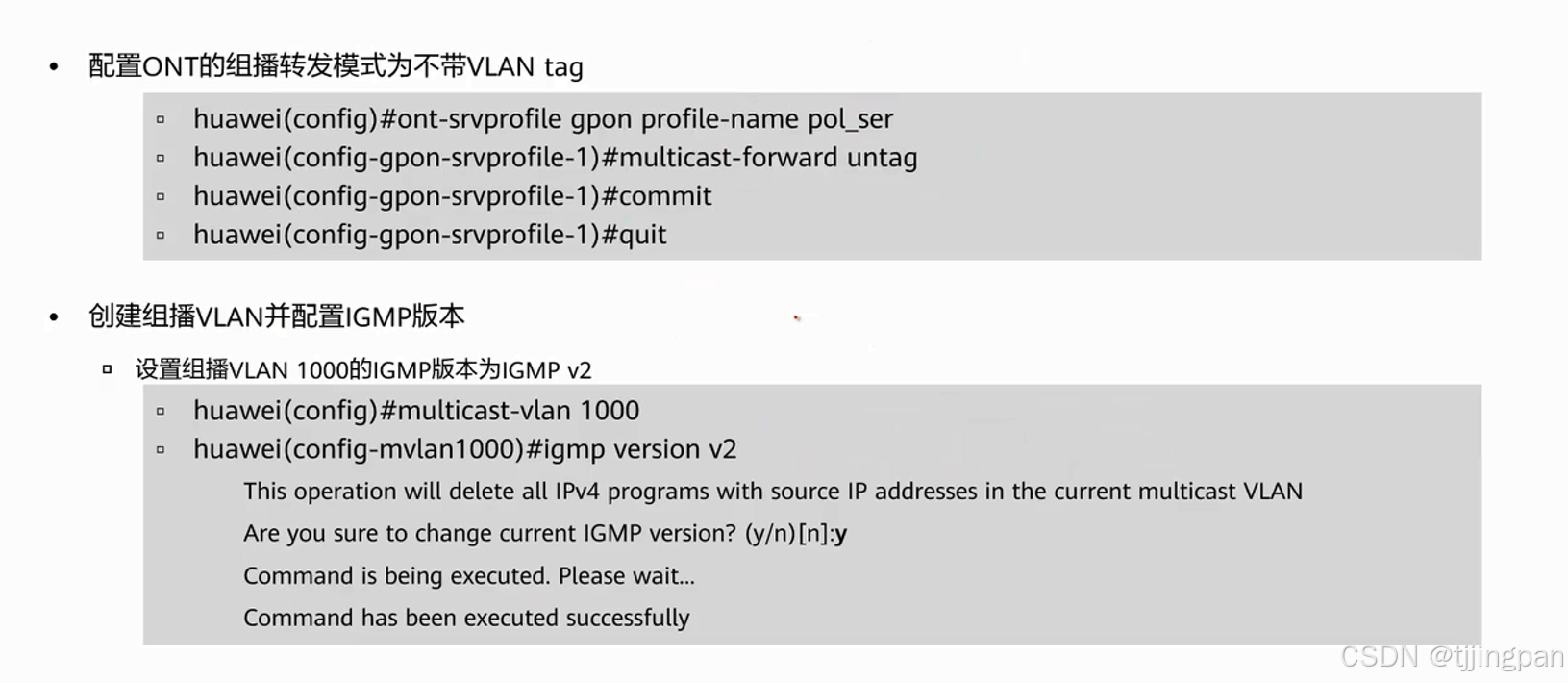

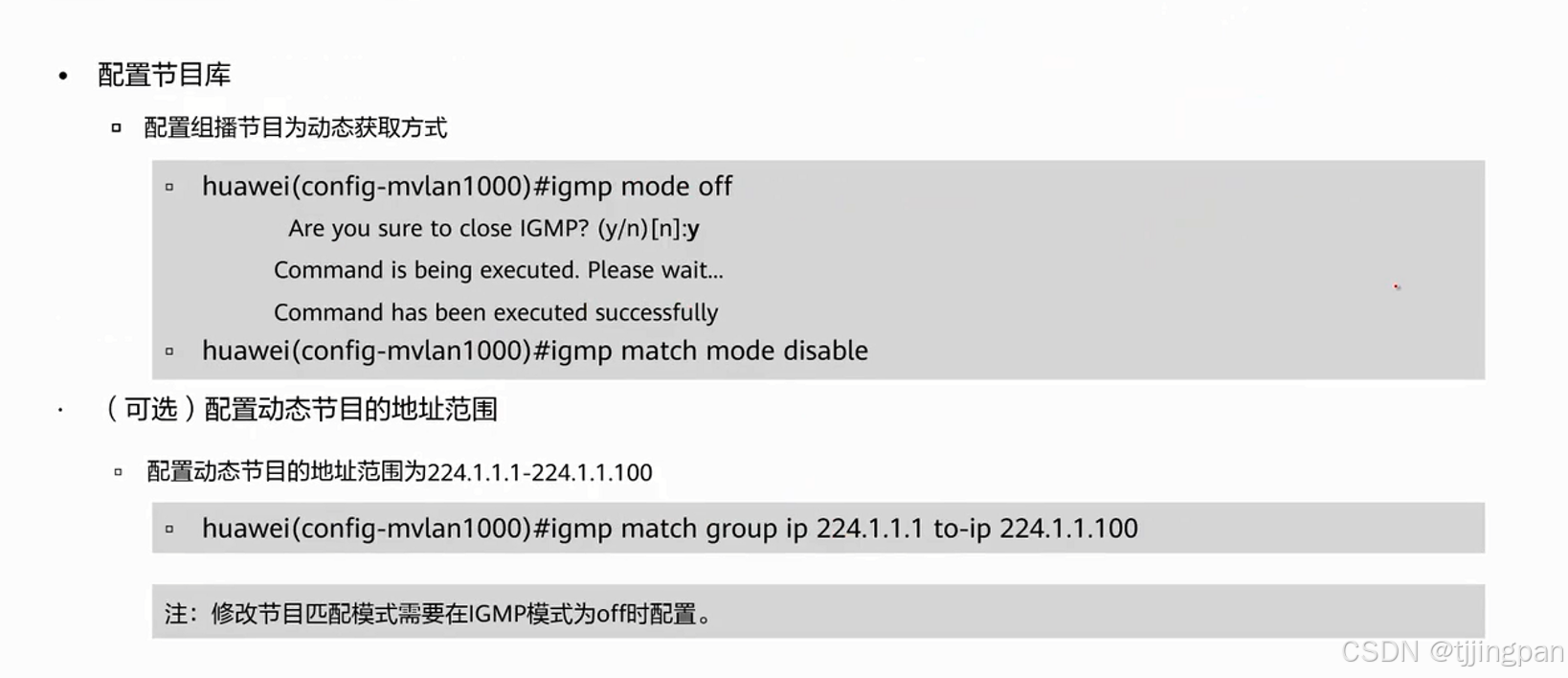

 配置组播业务(1)

配置组播业务(2)

配置组播业务(3)

组播VLAN它其实是用来标识不同的内容服务提供商

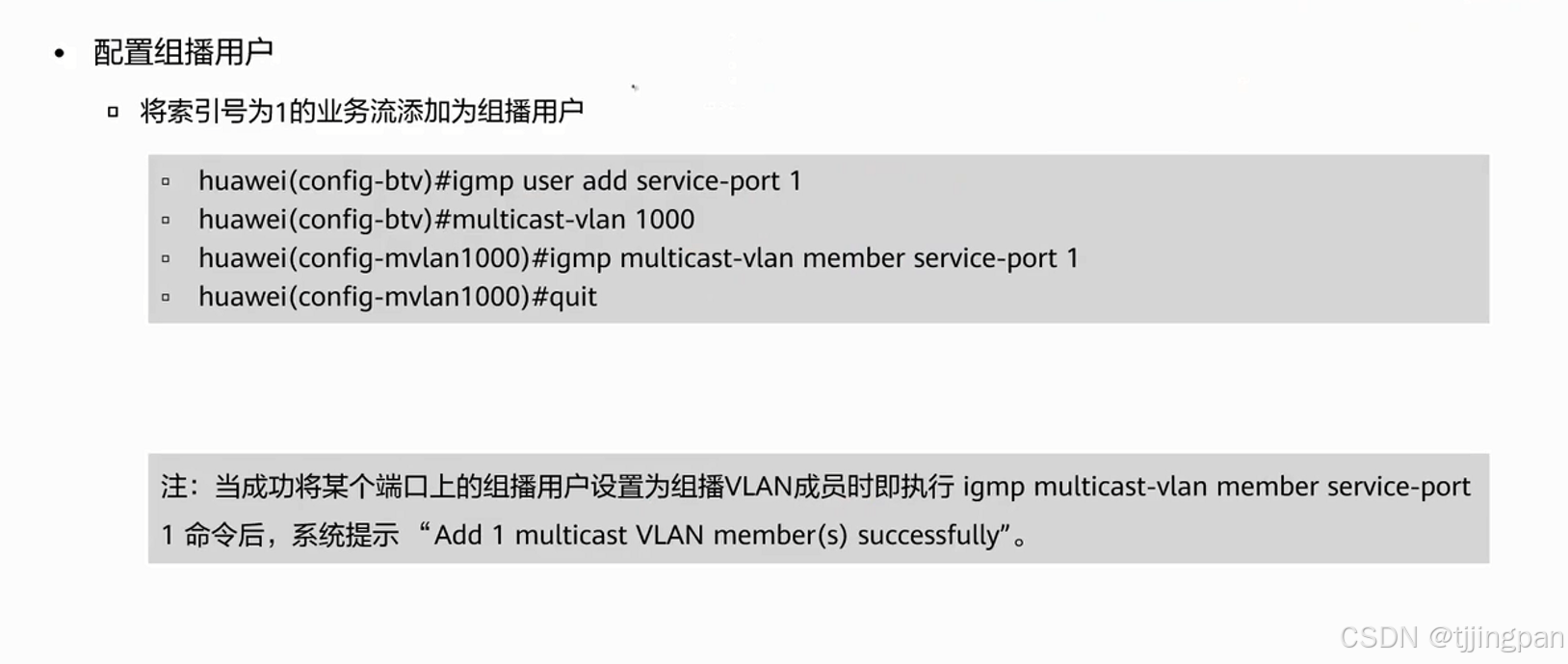

配置组播业务(4)
