实验介绍
关于本实验
在
WLAN
二层组网中，网络流量多选择直接通过交换机发往上层网络，无需经过
AC
，适用于
中小规模集中部署的
WLAN
网络。
实验目的
- 理解二层组网方式。
- 理解旁挂式组网优点。
- 掌握 WLAN 业务配置。

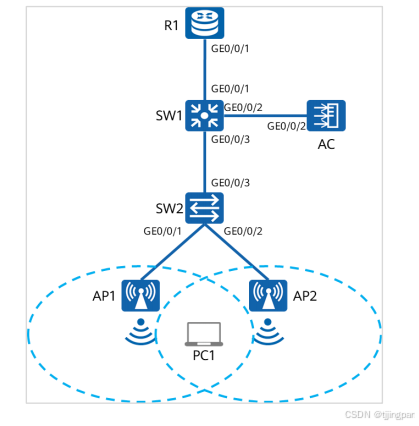

实验组网介绍
实验规划
本实验使用二层旁挂组网方式，要求
AP
网关在
AC
上，用户网关部署在交换机
SW1
上，两
台
AP
同时能覆盖
PC1
，要求用户流量不经过
AC
。

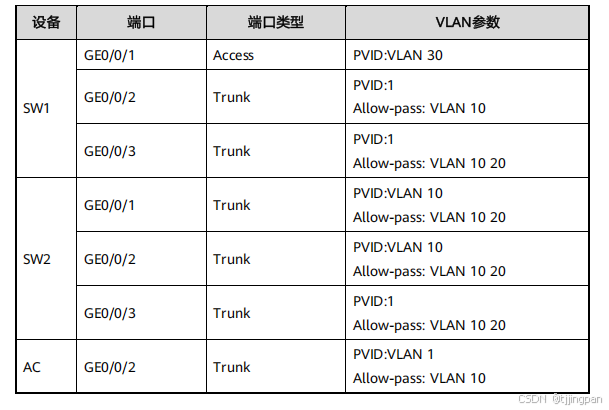

VLAN
端口类型及参数设计

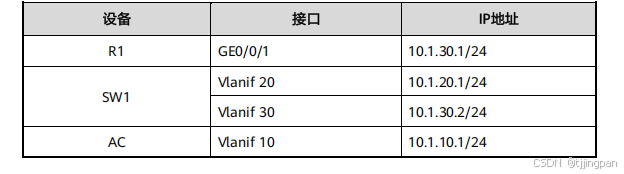

IP
地址规划

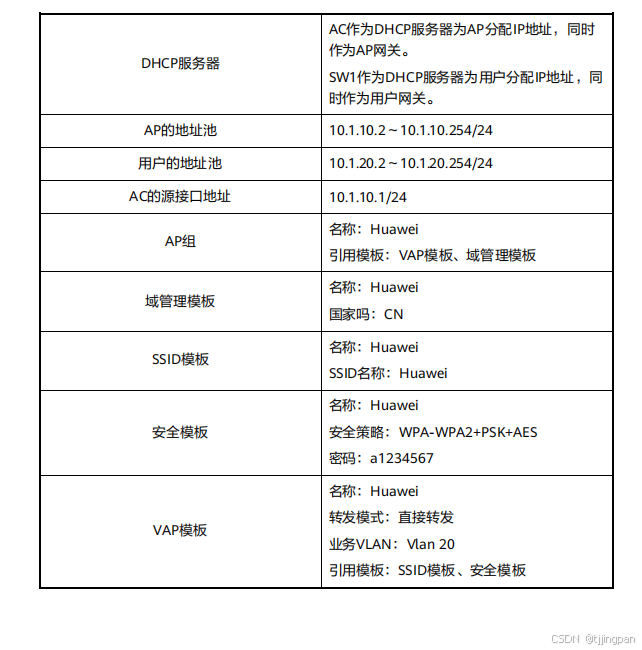

WLAN
数据规划
实验任务配置
配置思路
配置步骤
步骤 1 配置网络互通
在设备上配置对应
VLAN
及接口类型，保证业务能够二层透传。
#
在
SW1
上创建
VLAN10
、
VLAN20
和
VLAN30
。
<Huawei>system-view
[Huawei]sysname SW1
[SW1]vlan batch 10 20 30
#
在
SW1 上根据VLAN
端口类型及参数设计表 对接口划分接口类型及放行对应
VLAN
。
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 30
[SW1-GigabitEthernet0/0/1]quit
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/2]quit
[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20
[SW1-GigabitEthernet0/0/3]quit
#
在
SW2
上创建
VLAN10
和
VLAN20
。
<Huawei>system-view
[Huawei]sysname SW2
[SW2]vlan batch 10 20
#
在
SW2 上根据VLAN
端口类型及参数设计表 对接口划分接口类型及放行对应
VLAN
。
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk pvid vlan 10
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[SW2-GigabitEthernet0/0/1]quit
[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type trunk
[SW2-GigabitEthernet0/0/2]port trunk pvid vlan 10
[SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
[SW2-GigabitEthernet0/0/2]quit
[SW2]interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type trunk
[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20
[SW2-GigabitEthernet0/0/3]quit# 在 AC 上创建 VLAN10。
<AC6508>system-view
[AC6508]sysname AC
[AC]vlan batch 10
#
在
AC 上根据VLAN
端口类型及参数设计表接口划分接口类型及放行对应 VLAN
。
[AC]interface GigabitEthernet 0/0/2
[AC-GigabitEthernet0/0/2]port link-type trunk
[AC-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
[AC-GigabitEthernet0/0/2]quit
在设备上配置对应
IP
地址和路由信息，保证网络互通。
#
在
SW1
上创建
Vlanif 20
和
Vlanif 30
并配置
IP
地址。
[SW1]interface Vlanif 20
[SW1-Vlanif20]ip address 10.1.20.1 24
[SW1-Vlanif20]quit
[SW1]interface Vlanif 30
[SW1-Vlanif30]ip address 10.1.30.2 24
[SW1-Vlanif30]quit
#
在
AC
上创建
Vlanif 10
并配置
IP
地址。
[AC]interface Vlanif 10
[AC-Vlanif10]ip address 10.1.10.1 24
[AC-Vlanif10]quit
#
在
R1
上配置接口
IP
并写一条目的地为用户网段的静态路由。
<Huawei>system-view
[Huawei]sysname R1
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ip address 10.1.30.1 24
[R1-GigabitEthernet0/0/1]quit
[R1]ip route-static 10.1.20.0 24 10.1.30.2
#
在
SW1
上使用
10.1.20.1
地址
Ping R1
，测试通信成功。
[SW1]ping -a 10.1.20.1 10.1.30.1
PING 10.1.30.1: 56 data bytes, press CTRL_C to break
Reply from 10.1.30.1: bytes=56 Sequence=1 ttl=255 time=30 ms
Reply from 10.1.30.1: bytes=56 Sequence=2 ttl=255 time=30 ms
Reply from 10.1.30.1: bytes=56 Sequence=3 ttl=255 time=40 ms
Reply from 10.1.30.1: bytes=56 Sequence=4 ttl=255 time=30 ms
Reply from 10.1.30.1: bytes=56 Sequence=5 ttl=255 time=30 ms
--- 10.1.30.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 30/32/40 ms
步骤 2 配置 AP 上线
配置
DHCP
服务器，保证用户和
AP
能够正常获取
IP
地址。
#
在
SW1
上使能
DHCP
功能后配置接口地址池。
[SW1]dhcp enable
[SW1]interface Vlanif 20
[SW1-Vlanif20]dhcp select interface
[SW1-Vlanif20]quit
#
在
AC
上使能
DHCP
功能后配置接口地址池。
[AC]dhcp enable
[AC]interface Vlanif 10
[AC-Vlanif10]dhcp select interface
[AC-Vlanif10]quit
配置
AC
源接口地址并选择合适的
AP
认证方式使
AP
正常上线。
#
配置
AC
源接口地址为
10.1.10.1
。
[AC]capwap source ip-address 10.1.10.1
#
在
AC
上创建
AP
组
Huawei
。
[AC]wlan
[AC-wlan-view]ap-group name Huawei
[AC-wlan-ap-group-Huawei]quit
#
配置
AP
认证方式为不认证，并等待
AP
上线。
[AC-wlan-view]ap auth-mode no-auth
#
使用命令
display ap all
查询
AP
上线状态，发现两台
AP
均已上线。
[AC]display ap all
Info: This operation may take a few seconds. Please wait for a moment.done.
Total AP information:
nor : normal [2]
--------------------------------------------------------------------------------
------------------
ID MAC Name Group IP Type State STA
Uptime
--------------------------------------------------------------------------------
------------------
0 00e0-fc06-04e0 00e0-fc06-04e0 default 10.1.10.109 AP6050DN nor 0
12S
1 00e0-fcf5-2700 00e0-fcf5-2700 default 10.1.10.46 AP6050DN nor 0
6S
--------------------------------------------------------------------------------
------------------
#
将两台
AP
分别命名为
AP1
和
AP2
，并加入
AP
组
Huawei
。
[AC-wlan-view]ap-id 0
[AC-wlan-ap-0]ap-name AP1
[AC-wlan-ap-0]ap-group Huawei
Warning: This operation may cause AP reset. If the country code changes, it will
clear channel, power and antenna gain configurations of the radio, Whether to c
ontinue? [Y/N]:y
[AC-wlan-ap-0]quit
[AC-wlan-view]ap-id 1
[AC-wlan-ap-1]ap-name AP2
[AC-wlan-ap-1]ap-group Huawei
Warning: This operation may cause AP reset. If the country code changes, it will
clear channel, power and antenna gain configurations of the radio, Whether to c
ontinue? [Y/N]:y
[AC-wlan-ap-1]quit
#
再次使用
display ap all
命令查询配置是否生效，发现配置已经生效。
[AC]dis ap all
Info: This operation may take a few seconds. Please wait for a moment.done.
Total AP information:
nor : normal [2]
--------------------------------------------------------------------------------
-------
ID MAC Name Group IP Type State STA Uptime
--------------------------------------------------------------------------------
-------
0 00e0-fc06-04e0 AP1 Huawei 10.1.10.109 AP6050DN nor 0 43S
1 00e0-fcf5-2700 AP2 Huawei 10.1.10.46 AP6050DN nor 0 6S
--------------------------------------------------------------------------------
-------
Total: 2
#
为了防止非法
AP
接入该网络，需将
AP
认证方式切换成
mac
认证。
[AC-wlan-view]ap auth-mode mac-auth步骤 3 配置 WLAN 业务
根据
WLAN
数据规划表，配置
SSID
模板、安全模板和
VAP
模板，保证
AP
正常释放出信
号，终端能够正常连接。
#
创建
SSID
模板
Huawei
，并设置
SSID
为
Huawei
。
[AC-wlan-view]ssid-profile name Huawei
[AC-wlan-ssid-prof-Huawei]ssid Huawei
[AC-wlan-ssid-prof-Huawei]quit
#
创建安全模板
Huawei
，并设置密码。
[AC-wlan-view]security-profile name Huawei
[AC-wlan-sec-prof-Huawei]security wpa-wpa2 psk pass-phrase a1234567 aes
[AC-wlan-sec-prof-Huawei]quit
#
创建
VAP
模板
Huawei
，并绑定
SSID
和安全模板，设置业务
VLAN
和转发方式。
[AC-wlan-view]vap-profile name Huawei
[AC-wlan-vap-prof-Huawei]ssid-profile Huawei
[AC-wlan-vap-prof-Huawei]security-profile Huawei
[AC-wlan-vap-prof-Huawei]service-vlan vlan-id 20
[AC-wlan-vap-prof-Huawei]forward-mode direct-forward
[AC-wlan-vap-prof-Huawei]quit
#
创建域管理模板
Huawei
，并设置国家码为
CN
。
[AC-wlan-view]regulatory-domain-profile name Huawei
[AC-wlan-regulate-domain-Huawei]country-code CN
[AC-wlan-regulate-domain-Huawei]quit
#
进入
AP
组
Huawei
，并绑定域管理模板
Huawei
和
VAP
模板
Huawei
。
[AC-wlan-view]ap-group name Huawei
[AC-wlan-ap-group-Huawei]regulatory-domain-profile Huawei
Warning: Modifying the country code will clear channel, power and antenna gain c
onfigurations of the radio and reset the AP. Continue?[Y/N]:y
[AC-wlan-ap-group-Huawei]vap-profile Huawei wlan 1 radio all
[AC-wlan-ap-group-Huawei]quit结果验证
查看 AP 是否放出信号
#
在
AC
上使用命令
display vap ssid Huawei
查询，发现两台
AP
均已放出双频信号。
[AC]display vap ssid Huawei
Info: This operation may take a few seconds, please wait.
WID : WLAN ID
---------------------------------------------------------------------------
AP ID AP name RfID WID BSSID Status Auth type STA SSID
---------------------------------------------------------------------------
0 AP1 0 1 00E0-FC06-04E0 ON WPA/WPA2-PSK 0 Huawei
0 AP1 1 1 00E0-FC06-04F0 ON WPA/WPA2-PSK 0 Huawei
1 AP2 0 1 00E0-FCF5-2700 ON WPA/WPA2-PSK 0 Huawei
1 AP2 1 1 00E0-FCF5-2710 ON WPA/WPA2-PSK 0 Huawei
---------------------------------------------------------------------------
Total: 4
测试用户连接和网络连通性
#
使用终端连接
AP
，并去
Ping
路由器
R1
测试连通性。
STA>ping 10.1.30.1
Ping 10.1.30.1: 32 data bytes, Press Ctrl_C to break
From 10.1.30.1: bytes=32 seq=1 ttl=254 time=157 ms
From 10.1.30.1: bytes=32 seq=2 ttl=254 time=157 ms
From 10.1.30.1: bytes=32 seq=3 ttl=254 time=156 ms
From 10.1.30.1: bytes=32 seq=4 ttl=254 time=157 ms
From 10.1.30.1: bytes=32 seq=5 ttl=254 time=156 ms
--- 10.1.30.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 156/156/157 ms
配置参考
SW1 的配置
#
sysname SW1
#
vlan batch 10 20 30
#
dhcp enable
#
interface Vlanif20
ip address 10.1.20.1 255.255.255.0
dhcp select interface
#
interface Vlanif30
ip address 10.1.30.2 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 30
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
#
returnSW2 的配置
#
sysname SW2
#
vlan batch 10 20
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
returnAC 的配置
#
sysname AC
#
vlan batch 10
#
dhcp enable
#
interface Vlanif10
ip address 10.1.10.1 255.255.255.0
dhcp select interface
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10
#
capwap source ip-address 10.1.10.1
#
wlan
security-profile name Huawei
security wpa-wpa2 psk pass-phrase %^%#6z\~7+HUhK[FjBC!)3gUEvFu>@],Y)]H))N.RiI@
%^%# aes
ssid-profile name Huawei
ssid Huawei
vap-profile name Huawei
service-vlan vlan-id 20
ssid-profile Huawei
security-profile Huawei
regulatory-domain-profile name Huawei
ap-group name Huawei
regulatory-domain-profile Huawei
radio 0
vap-profile Huawei wlan 1
radio 1
vap-profile Huawei wlan 1
radio 2
vap-profile Huawei wlan 1
ap-id 0 type-id 61 ap-mac 00e0-fc1f-4ee0 ap-sn 210235448310CE11E816
ap-name AP1
ap-group Huawei
ap-id 1 type-id 61 ap-mac 00e0-fc54-64a0 ap-sn 21023544831065281D1F
ap-name AP2
ap-group Huawei
#
returnR1 的配置
#
sysname R1
#
interface GigabitEthernet0/0/1
ip address 10.1.30.1 255.255.255.0
#
ip route-static 10.1.20.0 255.255.255.0 10.1.30.2
#
return
