HCIA-Access V2.5_13_1_1_VLAN概览

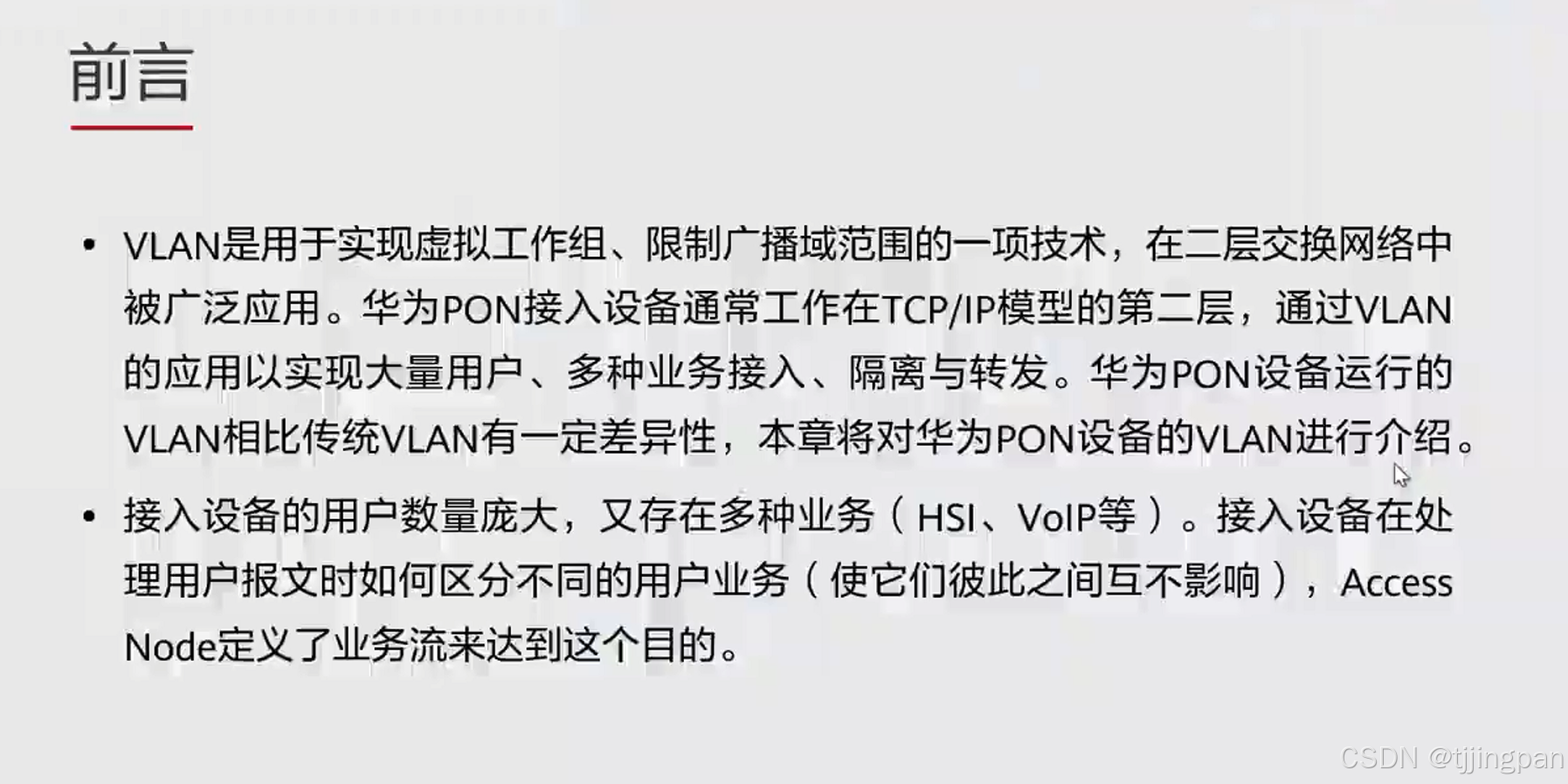

前言

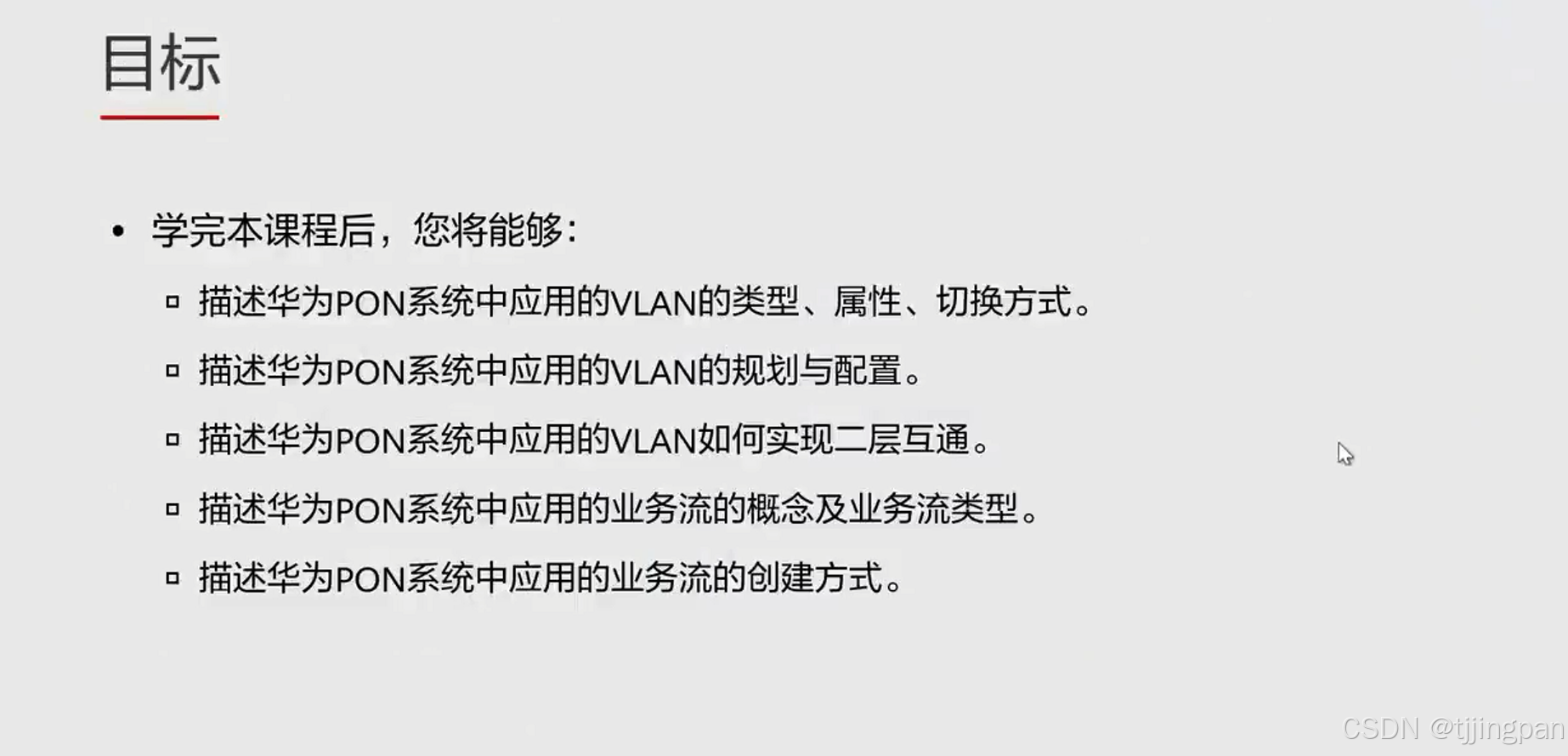

目标

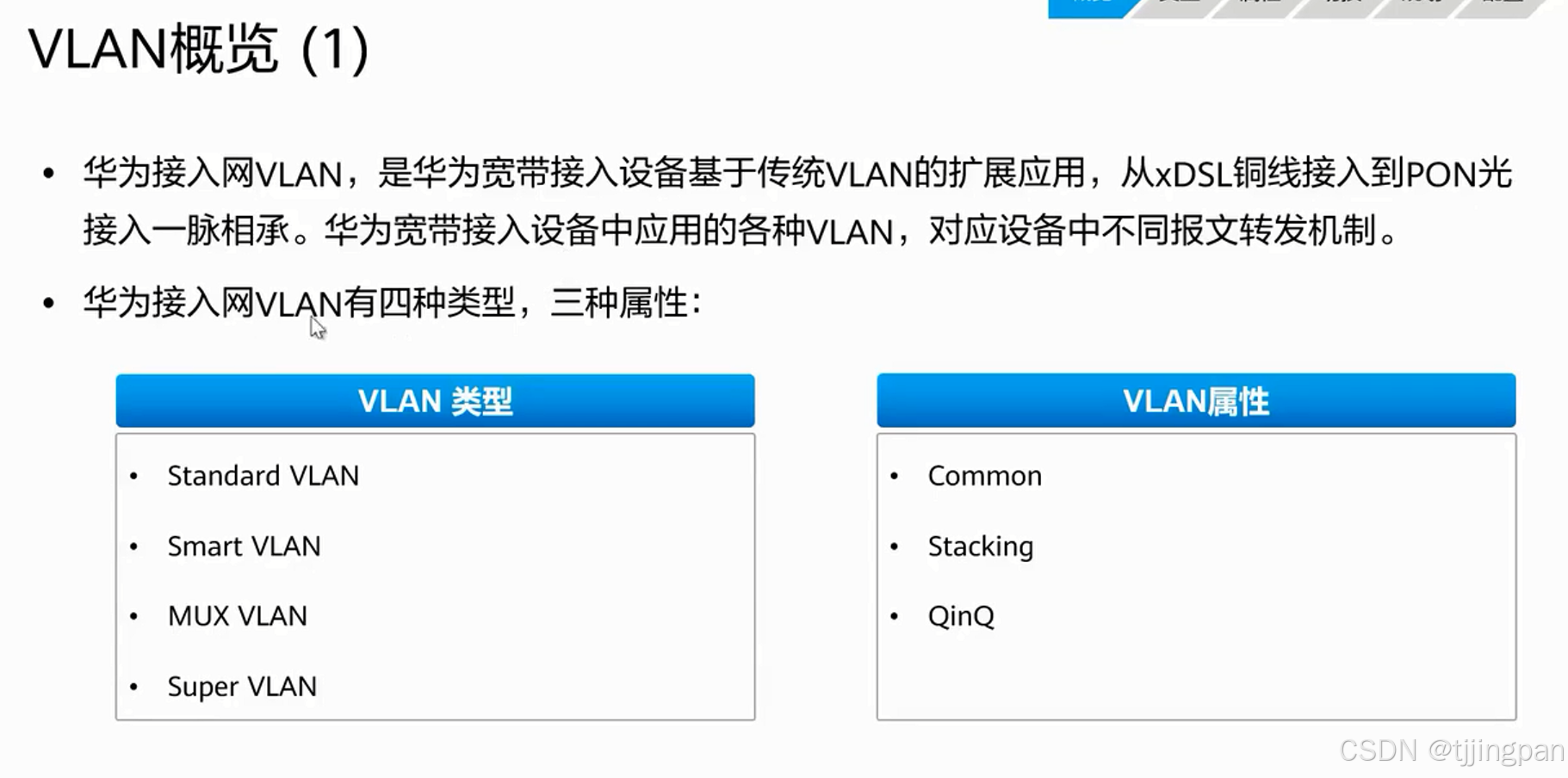

 VLAN概览（1）

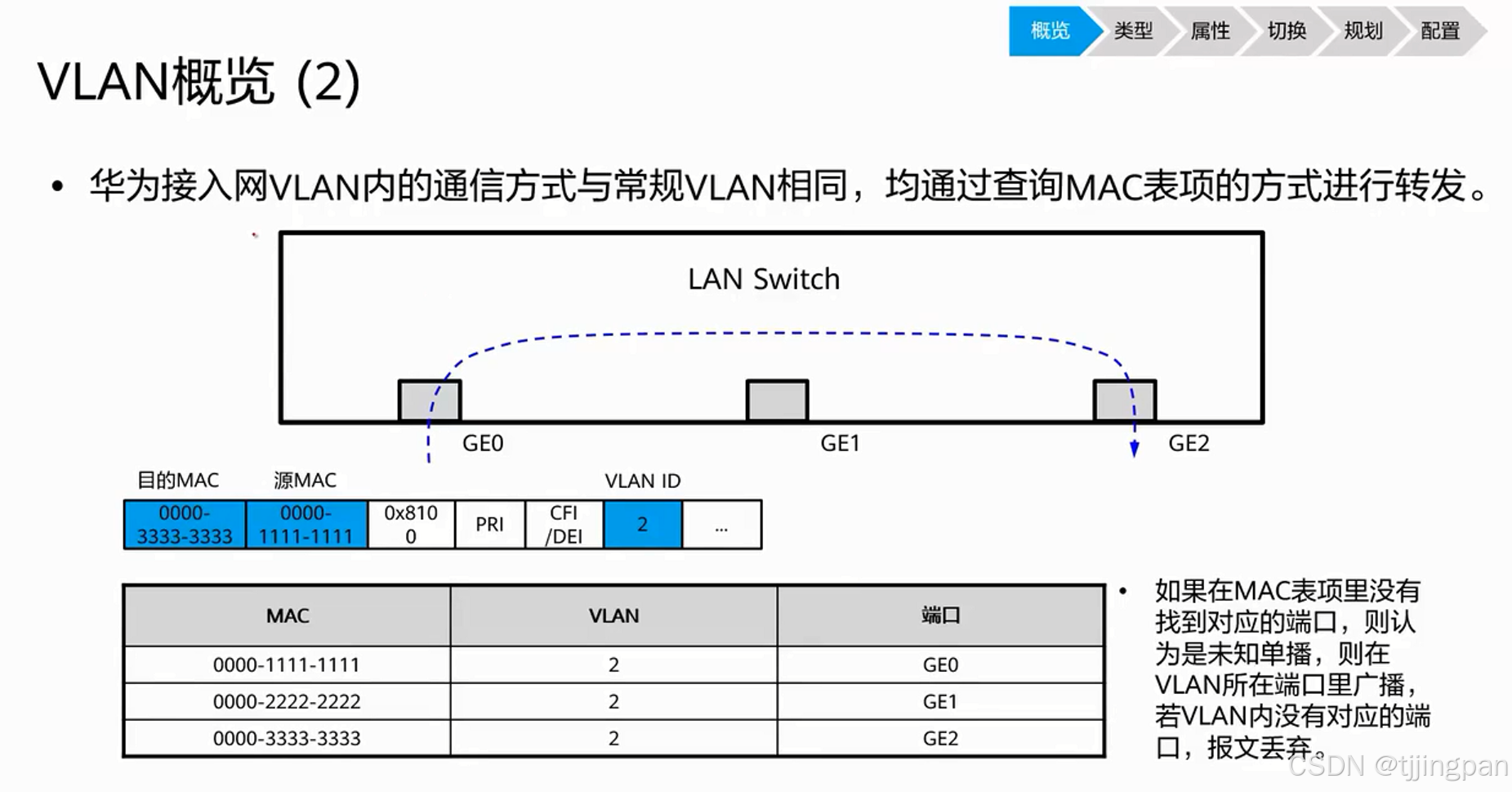

 VLAN概览（2）

 基于源MAC地址的学习，然后再进行转发的时候是基于目的MAC的转发。

VLAN概览（3）

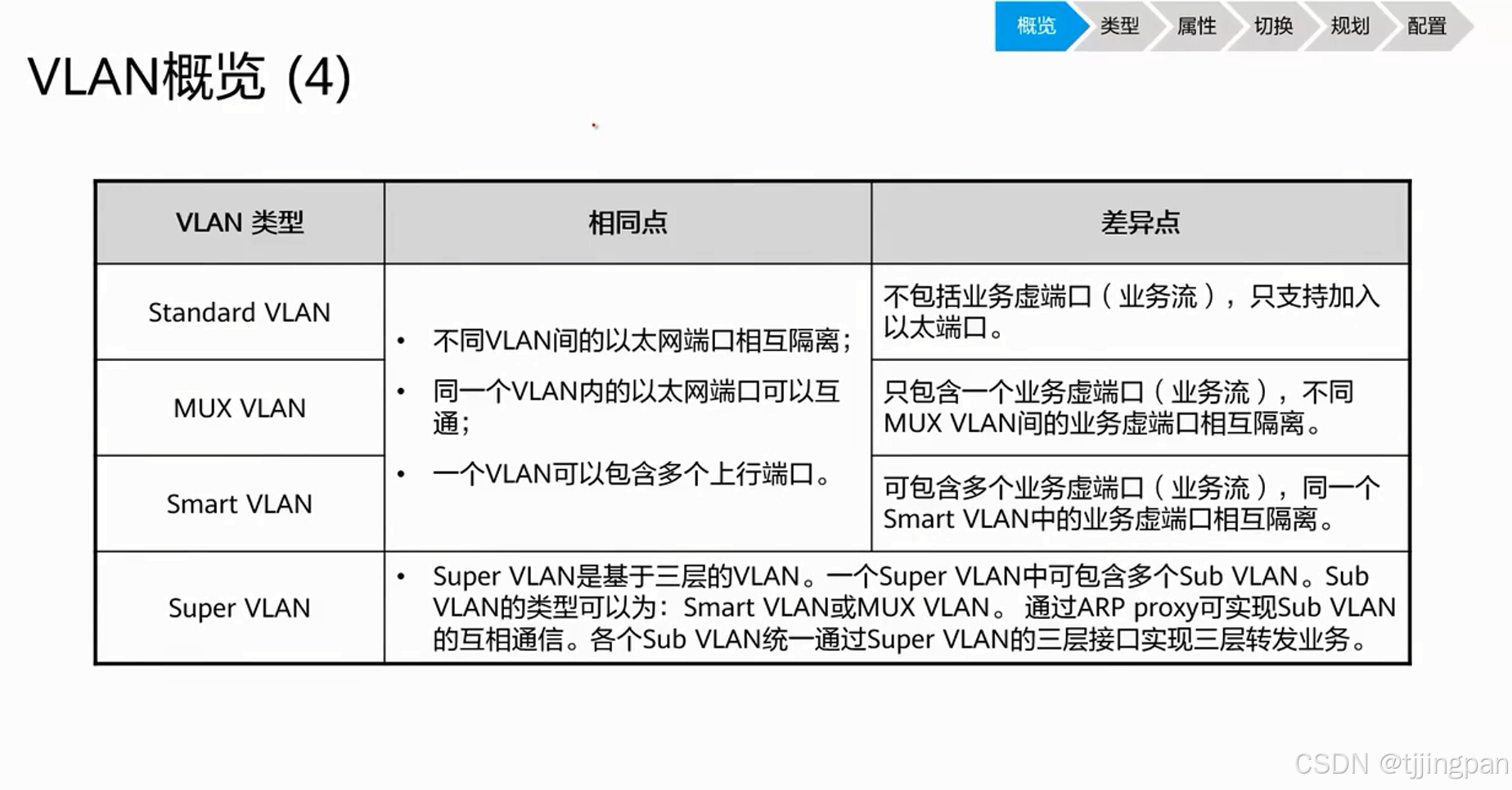

VLAN概览（4）

 业务虚端口，在POL系统中，业务虚端口其实叫做Service-Port,Standard VLAN只能包含标准以太网口，不包含业务虚端口，比如说ONU上面的FE或者GE口，或者10GE口。业务虚端口是一个逻辑的端口，你只有登到设备里面去，通过命令行看的时候才能看到这东西。

MUX VLAN,包含Smart VLAN,包括多个上行口，上行口属于以太网端口，它同样也会包含业务虚端口，区别是MUX VLAN只能包含一个业务虚端口，Smart VLAN可以包含多个业务虚端口。

Super VLAN，又叫超级VLAN，一个超级VLAN可以包含多个Sub VLAN,它是不包含任何物理端口，只会包含Sub VLAN,Sub VLAN会包含相应的端口，需要在Super VLAN里面去开启ARP proxy,开启代理功能之后，就可以实现，各处子VLAN通过Super VLAN的三层接口，从而实现不同VLAN间一一个互通。节省IP地址，从而实现不同VLAN间的三层互通。目前在PON系统中使用的是Smart VLAN。

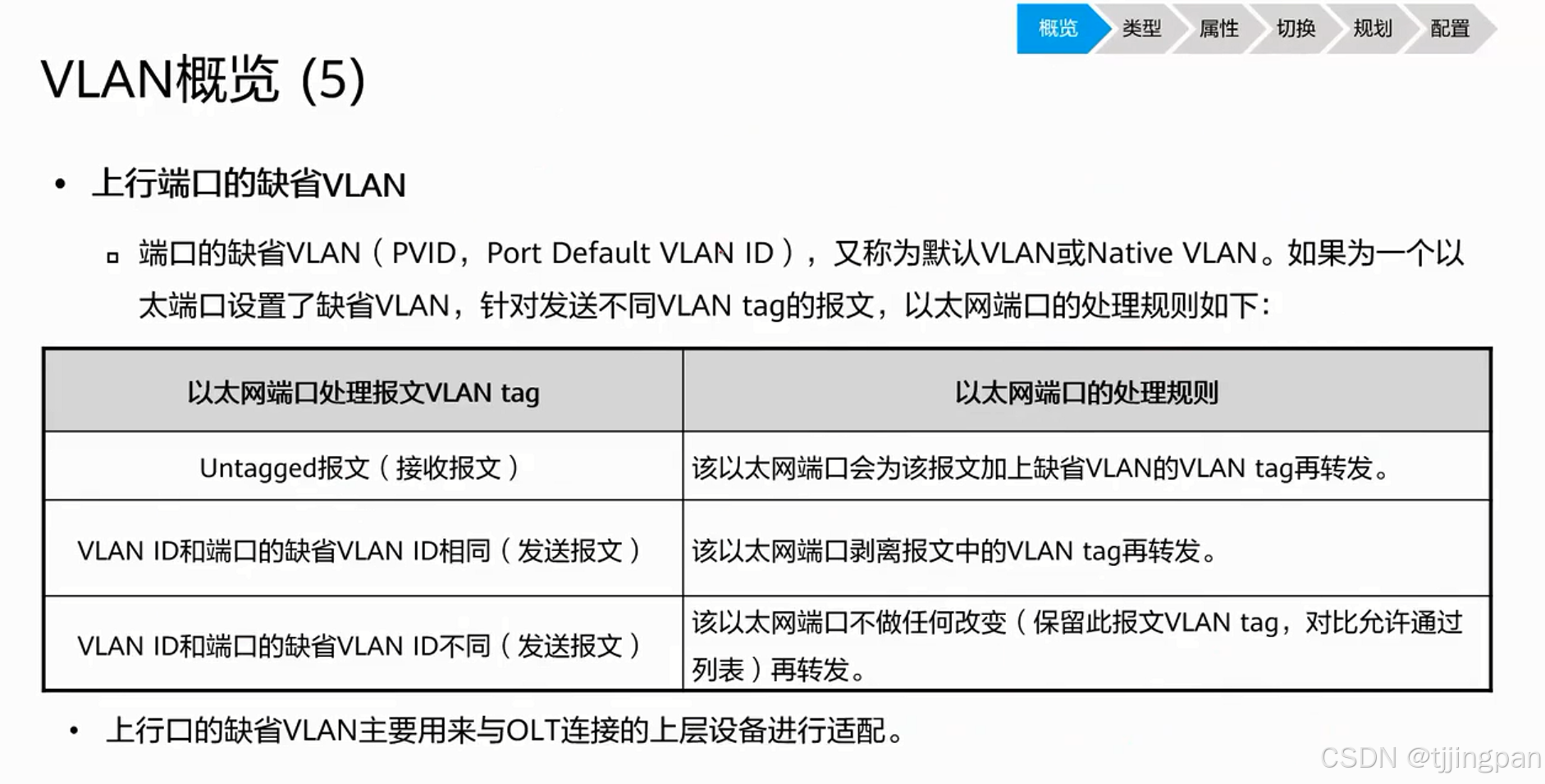

VLAN概览（5）

 上行端口，就是上联口，包括主控板上面用于跟上层BRAS对接的端口，包括业务板上面提供上行，也是上行口，包括有专门的一些OLT上面所谓的上行板，上行板上面的端口也属于上行口，上行端口会有缺省VLAN,默认缺省VLAN是1，有的时候用PVID或者说Port Default VLAN，或者Native VLAN,

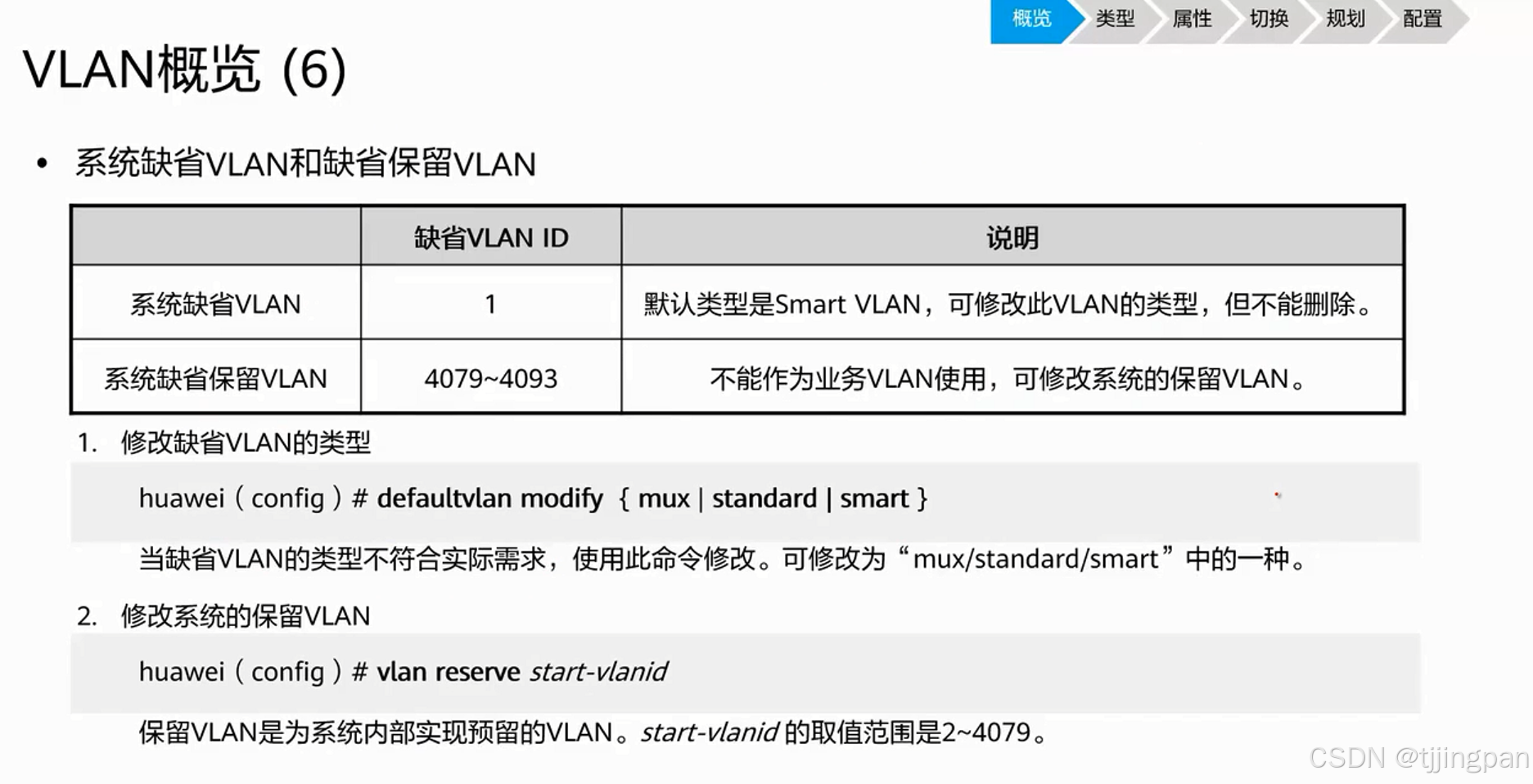

VLAN概览（6）



  现网中，其实我们一般很少会修改缺省VLAN的类型，VLAN的数量一共有12个bit,一共有4096个，编号是从0~4095，并不是所有的VLAN都可以用，4079到4093，这连续15个VLAN, 都是系统保留的， 如果你想使用这些保留VLAN，可以把保留的VLAN给它去掉。另外VLAN 0和VLAN 4095,一般保留，不让使用。一般从1到4094，其中4079到4094也是系统保留的。
