HCIA-Access V2.5_9_2_10G EPON典型应用组网

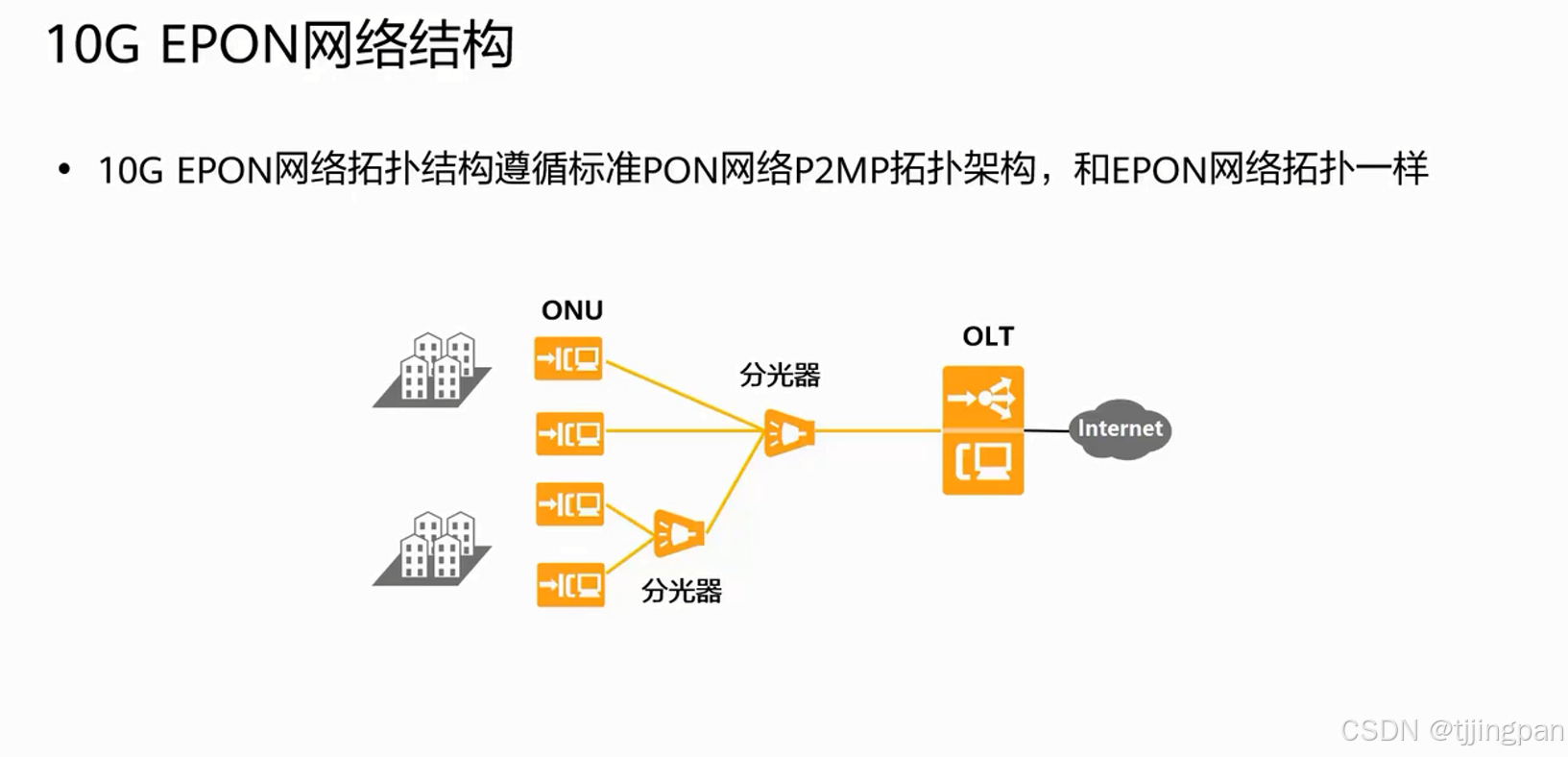

10G EPON网络结构

对于10G EPON而言，它的网络架构也是遵循PON网络的P2MP架构，所以它的组网应用同其它PON网络是一样的，也可以应用在FTTx组网场景，可以支持语音 数据 视频 专线和基站接入等业务，ONU提供用户接口，实现用户的接入，再通过ODN网络连接到OLT,OLT最终上行到上层的IP网络，这个是电信网络场景。

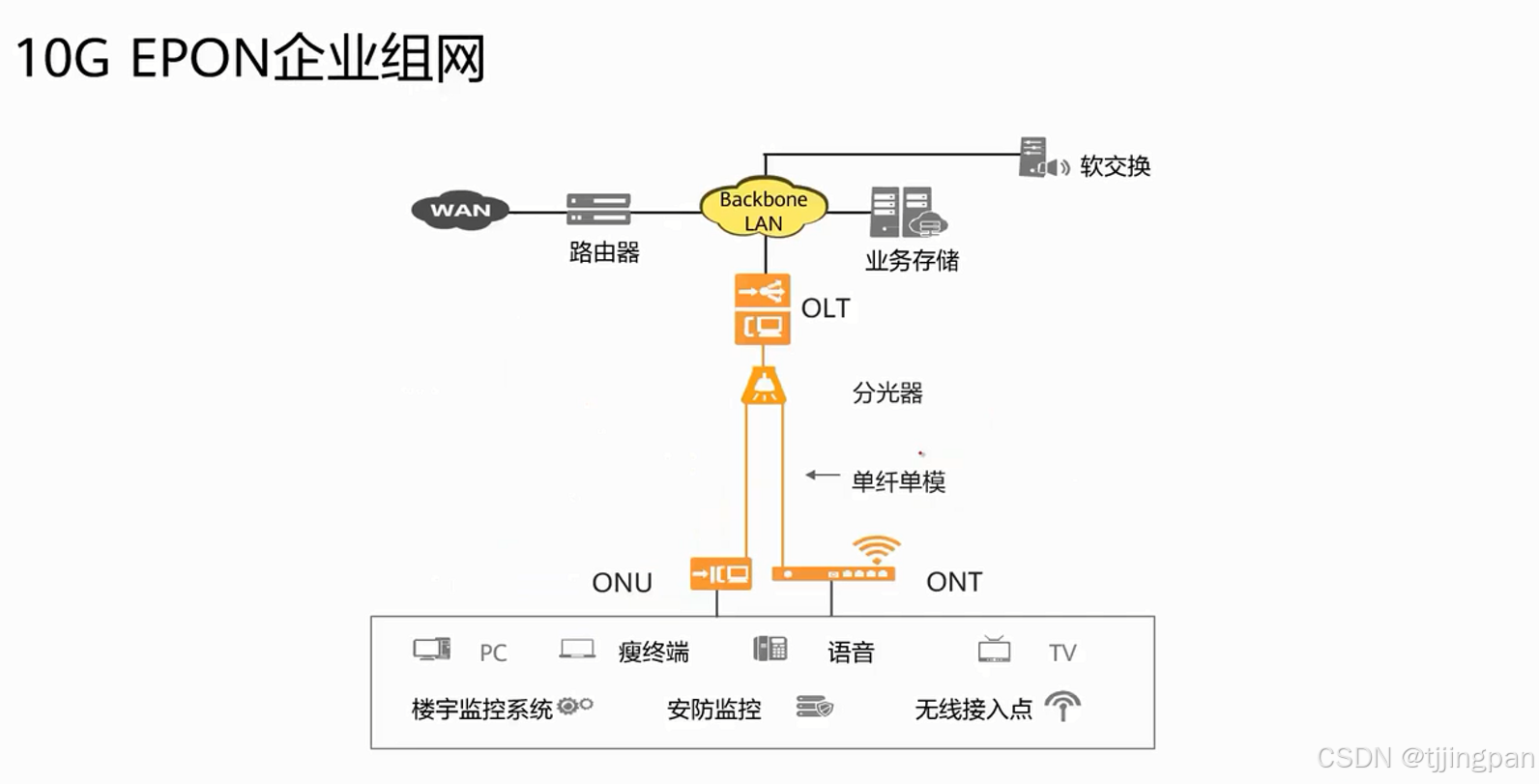

10G EPON企业组网

而在企业园区网络中，也可以利用10G EPON进行组网，通过ONU实现用户的接入，ONU的话就可以互联企业员工的PC,瘦终端，语音，电视等，它可以提供上网，语音等业务，也可以用于安防场景。ONU接入用户之后，再通过ODN网络互联到OLT，OLT再通过企业内部的局域网，最终跟软交换，业务存储以及出口路由器互联，那么这种组网情况下，如果企业员工想要实现上网业务，可以通过有线，也可以通过WI-FI互联到ONU,这样的话，就可以把数据传到OLT,OLT通过企业局域网就可以传到企业出口路由器，那么最终企业路由器就可以跟运营商网络对接，实现互联网专线业务。而对于语音业务而言，ONU可以提供POTS接口，用于直接实现电话接入，也可以提供FE,GE接口下挂IAD或者PBX设备，由这些设备提供语音口，实现语音业务，当然也可以实现视频监控功能。ONU提供FE或者GE接口用于接入摄像头，由于摄像头可能存在数量众多，也可以存在接电困难等问题，所以部分ONU它是可以提供POE供电的，直接通过双绞线就可以给设备提供直流电，那么这是企业园区常用的一些场景。

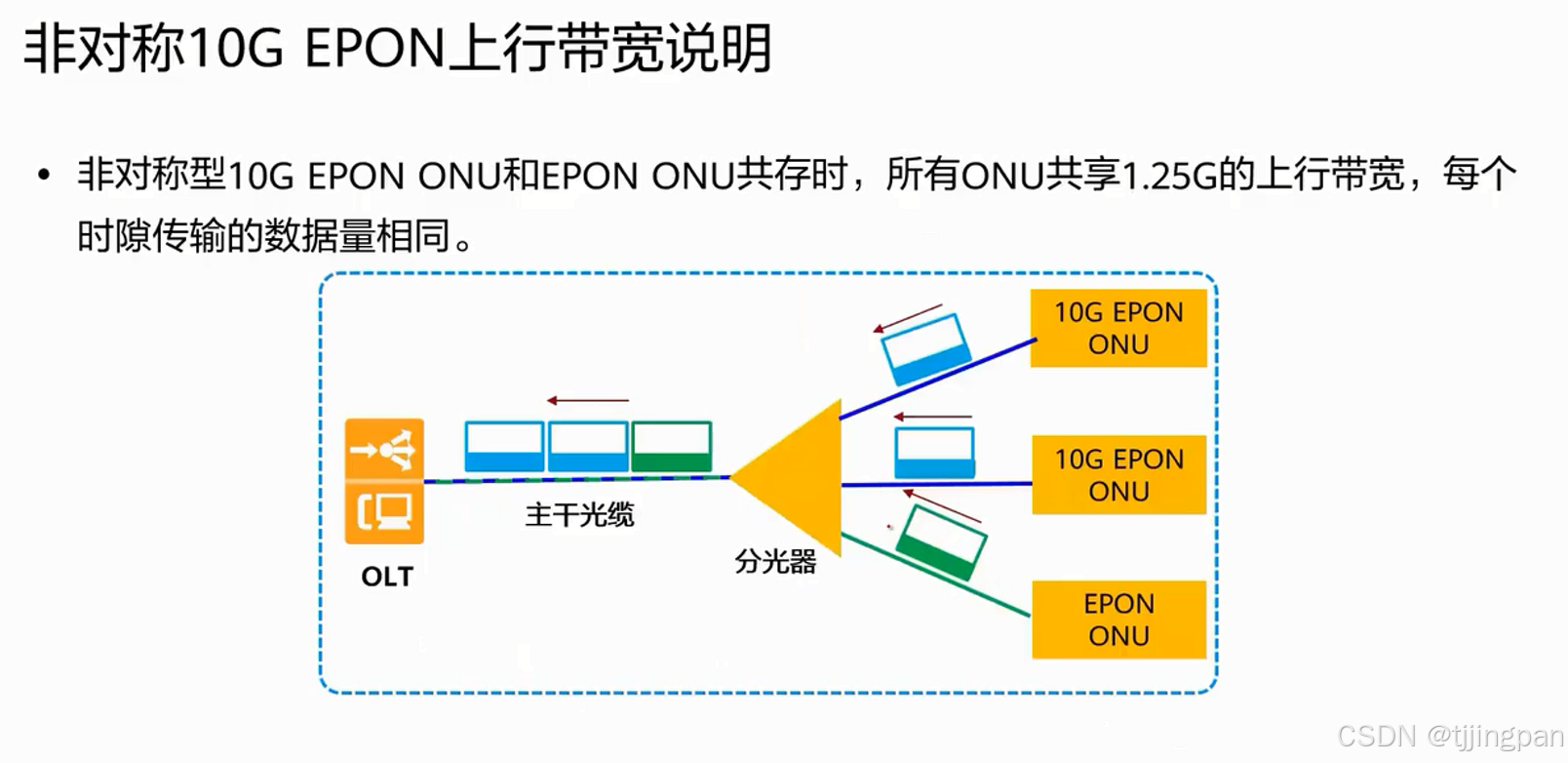

非对称10G EPON上行带宽说明

 最后对10G EPON的带宽做个说明，如图一个10G EPON端口下，它是既有EPON ONU,还有非对称的10G EPON ONU，那么前面我们也讲过，它们使用的上行波长是一样的，都是1310纳米，所以为了避免冲突上行使用时分复用技术，也就是TDMA技术，不管是EPON ONU，还是10G EPON ONU,都由OLT统一调度，这样的话就可以避免上行链路冲突了，上行的话它的链路的带宽也是固定的，它们是共享上行带宽，不管是EPON还是10G EPON，那么PON口下总带宽只有1.25G。

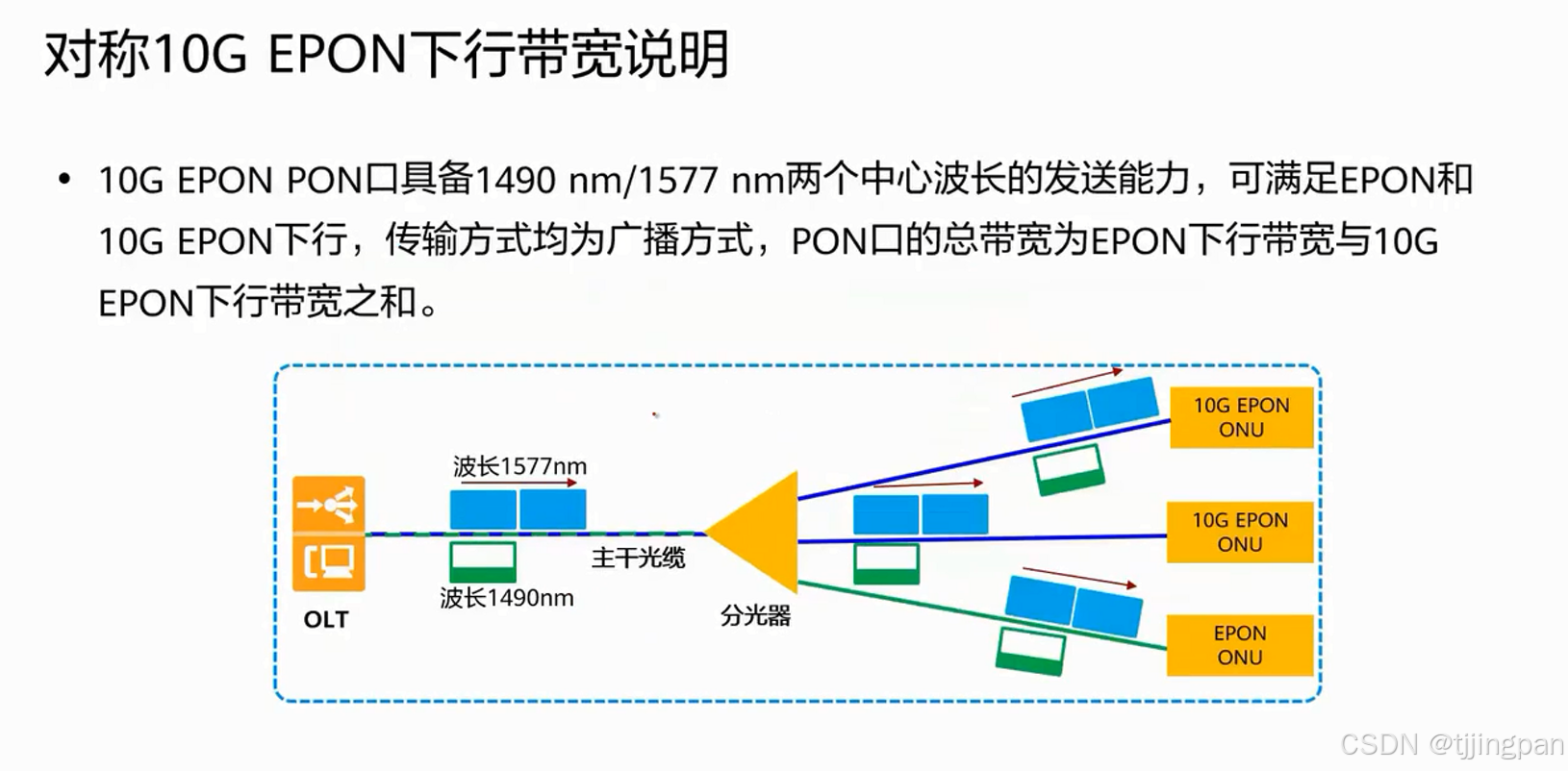

对称10G EPON下行带宽说明

而10G EPON下行带宽，不管是对称的还是非对称的,10G EPON,由于EPON ONU和10G EPON ONU分别使用的是不同的波长，EPON使用的是1490纳米的波长，而10G EPON使用的是1577纳米的波长，它们通过不同的波长承载，波长是没有重叠的，所以在下行方向EPON ONU可以使用1490纳米承载1.25G的带宽， 然后10G EPON使用的是1577纳米承载10G EPON的10G带宽，所以这种情况下，10G EPON的下行总带宽它是等于EPON的1.25G加上10G EPON的10个G,也就是总带宽是可以达到11.25G的。

那么如图可以看到在下行方向，OLT会同时广播发送1490纳米的数据，也会发送1577波长的数据，那么所有的ONU收到的都是一模一样的数据，都能收到这两个波长的数据，那么收到这两个波长之后呢，ONU会不会全部接收呢，当然了对于ONU来说，它肯定只接收自己波长范围的数据，像10G EPON ONU它只接收蓝色的部分，接收了之后并通过LLID解析，看一下是不是自己的，如果是自己的，然后才会发给用户。所以在下行的时候，如果同是有EPON和10G EPON ONU的话，你能够收到两个波长的报文，但最终你先会识别波长，然后再识别LLID,最终只接收自己的波长。并且只接收自己的LLID。
