全景图像拼接——ORB特征点

一、项目名称：全景图像拼接

二、语言、库和开发环境：C++、opencv249、VS2013

三、参考

1：博客https://blog.youkuaiyun.com/zhaocj/article/details/78799194?depth_1-utm_source=distribute.pc_relevant.none-task&utm_source=distribute.pc_relevant.none-task

      2：计算机视觉中的多视图几何

四、包含原理：

1、特征点

2、2D射影变换

3、相机参数评估

4、拼接缝的查找

5、图像融合



4.1 ORB特征点

1、算法介绍

ORB（Oriented FAST and Rotated BRIEF）是一种快速特征点提取和描述的算法。ORB算法比sift算法效率高两个数量级,ORB算法综合性能在各种测评里是最好的。



作者：Ethan Rublee, Vincent Rabaud, Kurt Konolige以及Gary R.Bradski

时间：2011年

论文：“ORB：An Efficient Alternative to SIFT or SURF”



ORB算法分为两部分，分别是特征点提取和特征点描述。

特征提取是由FAST（Features from  Accelerated Segment Test）算法发展来的，特征点描述是根据BRIEF（Binary Robust Independent Elementary Features）特征描述算法改进的。ORB特征是将FAST特征点的检测方法与BRIEF特征描述子结合起来，并在它们原来的基础上做了改进与优化。

ORB算法的速度是sift的100倍，是surf的10倍。



1.1 Fast特征提取

ORB算法的特征提取是由FAST算法改进的，这里成为oFAST（FASTKeypoint Orientation）。也就是说，在使用FAST提取出特征点之后，给其定义一个特征点方向，以此来实现特征点的旋转不变形。FAST算法是公认的最快的特征点提取方法。FAST算法提取的特征点非常接近角点类型。oFAST算法如下：



图1  FAST特征点判断示意图



步骤1：建立金字塔，实现特征点的多尺度不变性。

设置一个比例因子scaleFactor（opencv默认为1.2）和金字塔的层数nlevels（opencv默认为8）。将原图像按比例因子搭建成nlevels幅图像的金字塔。

图像尺度为：scale=1scaleFactornlevel 。

代码

其中，firstlevel为0，level从0到8.

图像的分辨率为 sz*scale+64，sz为图像的原始分辨率



步骤二：Fast特征点检测

步骤三：关键点滤波，去除所有小于图像边缘大小的关键点。

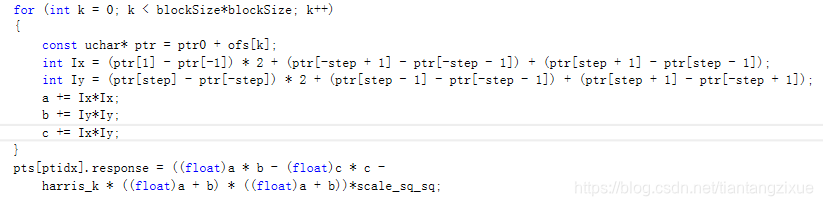

步骤四：计算特征点的响应强度：

步骤五：在金字塔每层挑选出响应值最大的featureNum个特征点

每一层特征点的数目为：

步骤六：计算特征点的方向

ORB算法提出使用矩（moment）法来确定FAST特征点的方向。也就是说通过矩来计算特征点以r为半径范围内的质心，特征点坐标到质心形成一个向量作为该特征点的方向。矩定义如下：



其中，I(x,y)为图像灰度表达式。该矩的质心为：

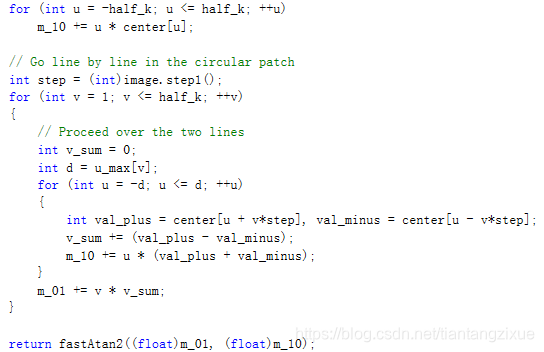

假设角点坐标为O，则向量的角度即为该特征点的方向。计算公式如下：

步骤七、特征点描述

1）为了增加特征描述符的抗噪性，算法首先需要对图像进行高斯平滑处理。

2）steered BRIEF（旋转不变性改进）

在使用oFast算法计算出的特征点中包括了特征点的方向角度。假设原始的BRIEF算法在特征点SxS（一般S取31）邻域内选取n对点集。

经过旋转角度θ旋转，得到新的点对，

3）计算二进制串的特征描述符。在一个特征点的邻域内，选择n对像素点pi、qi（i=1,2,…,n）。然后比较每个点对的灰度值的大小。如果I(pi)> I(qi)，则生成二进制串中的1，否则为0。所有的点对都进行比较，则生成长度为n的二进制串。一般n取128、256或512，opencv默认为256。

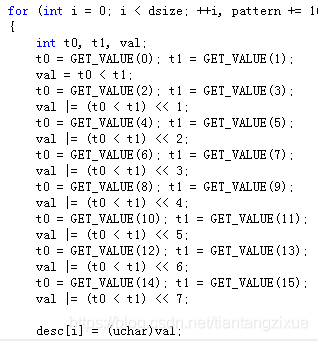

Opencv中固定选取512个点，总共比较32*8=256次，dsize为32，每8次的结果以二进制码形式构成一个字节。
