OrCAD16.6输出有链接有属性信息的PDF

转载: https://blog.youkuaiyun.com/sy_lixiang/article/details/41576603

在OrCAD中，关于输出的PDF文件能够支持跳转，连接，主要参与FlowCAD_AN_Capture_PDF_Export.pdf这个文件。本文是这个笔记的操作记录。

为支持上述功能，需要安装如下软件：

1.Ghostscript

2.FreePDF



上述两个软件请自行去获取。

安装Ghostscript的路径最好不要带空格。下图是本人的安装路径：

-------------------------------------------------------------------------

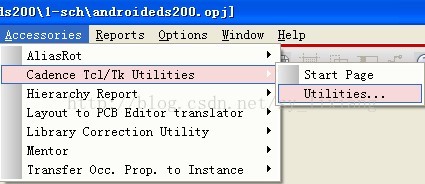

1.OrCAD中，打开如下选项

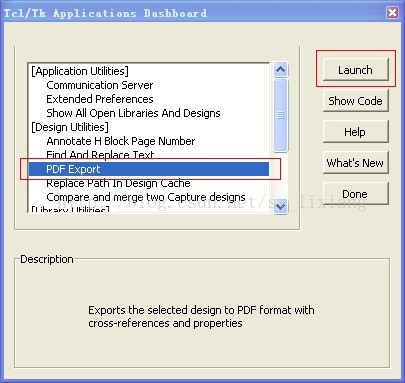

2.选中PDF输出那一项

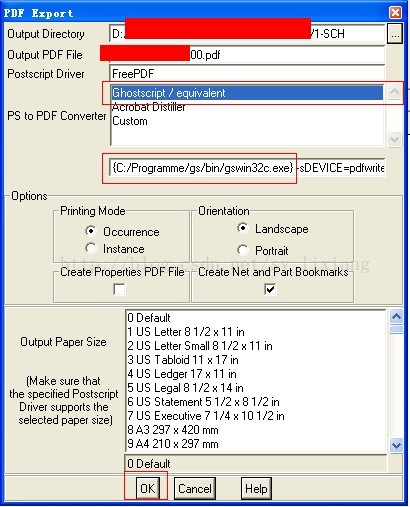

3.PS to PDF Converter那一栏需要自己手动点击选中Ghostscript / equivalent这一栏，gswin32c.exe这个文件的路径需要自己手动设置一下。按FlowCAD_AN_Capture_PDF_Export.pdf中修改文件的方法，没有搞成功。应该还是路径设置的不对。



4.OK之后，就可以得到带链接的PDF文件了。
